Как да се измери и изчисли радиусът на огъване на ламарината?

Знанието за това как да се измери радиусът на огъване на ламарината е ключов елемент за точното определяне на един от най-важните параметри в металообработката, който оказва огромно влияние върху качеството, трайността и външния вид на крайния продукт. Радиусът на огъване означава минималната кривина, при която материалът запазва свойствата си, като се избягват пукнатини или нежелани деформации. Всеки вид метал има уникални параметри, които определят как може да бъде безопасно формован. Разбирането и правилното изчисляване на този параметър позволява оптимизиране на производството, намаляване на количеството отпадъци и гарантира отлично качество на изделията.

Знанието за това как да се измери радиусът на огъване на ламарината е ключов елемент за точното определяне на един от най-важните параметри в металообработката, който оказва огромно влияние върху качеството, трайността и външния вид на крайния продукт. Радиусът на огъване означава минималната кривина, при която материалът запазва свойствата си, като се избягват пукнатини или нежелани деформации. Всеки вид метал има уникални параметри, които определят как може да бъде безопасно формован. Разбирането и правилното изчисляване на този параметър позволява оптимизиране на производството, намаляване на количеството отпадъци и гарантира отлично качество на изделията.

В тази статия:

• Радиус на огъване на ламарина: основи и дефиниции
• Как да измерим радиуса на огъване на ламарина: методи за измерване
• Как да се изчисли радиусът на огъване на ламарина: формули и изчисления

Радиус на огъване на ламарина: основи и дефиниции

Радиусът на огъване на ламарината е важен параметър при пластичната обработка на метали, който определя кривината на огъването на материала. Как да се изчисли радиусът на огъване на ламарината? Неговото правилно избор предотвратява микропукнатини и отслабване на структурата. Твърде малък радиус може да доведе до счупване на елемента, особено при огъване на тънки ламарини или такива, изработени от твърди сплави. Познаването на тази стойност е от ключово значение за проектантите и операторите, особено при работа с такива съоръжения като CNC абканти, където изборът на матрица и щанца влияе върху крайния резултат. Минималният радиус на огъване е най-малкият възможен радиус, при който ламарината не се поврежда. Превишаването на тази граница може да доведе до появата на микродефекти, които се проявяват едва по време на експлоатацията. Още на етапа на проектиране радиусът трябва да се съобрази със свойствата на материала и условията на работа на готовия елемент.

Процесът на огъване се състои в едновременното сгъстяване и разтягане на материала. Външният слой на ламарината се разтяга, вътрешният – сгъстява, а между тях се намира неутрален слой. Познаването му помага да се избегне отслабването на конструкцията, например чрез неправилно разположение на отворите или прегъванията. Радиусът на огъване зависи от вида и дебелината на материала. За стомана с дебелина до 6 mm обикновено се приема радиус, равен на дебелината на ламарината (R = t). За по-дебели ламарини се препоръчва да се използва коефициент 1,2–1,5 x t. Изборът на подходящ радиус трябва да отчита и параметрите на машината – между другото ширината на долната канавка на матрицата и геометрията на щанцата. По този начин могат да се избегнат деформации или пукнатини и да се осигури целостта на елемента.

Как да се измери радиусът на огъване на ламарината: методи за измерване

Познаването на действителния радиус на огъване влияе върху качеството на монтажа и трайността на компонентите. Как да се измери радиусът на огъване на ламарината? Най-простият метод е използването на шаблони за радиуси – макар и евтин, той е малко неточен. По-точни резултати осигурява координатна измервателна машина (CMM), която цифрово отразява кривината и изчислява радиуса с висока точност. Тази техника се използва широко в авиационната и автомобилната промишленост. Все по-голяма популярност придобиват безконтактните методи, като например 3D оптичният профилограф. Оптичните скенери създават триизмерен модел на огънатата част, което позволява бързи и точни измервания с точност до 0,01 мм. Съвременните машини за обработка на ламарина често са оборудвани с интегрирани измервателни системи от този тип, които контролират качеството на огъването в реално време.

За да се получат надеждни резултати, трябва да се спазват няколко правила: пробата трябва да е чиста и без отломки, измерването трябва да се извършва при постоянна температура, а формата на ламарината трябва да е стабилизирана – след отпускане на материала. Трябва да се вземе предвид и т.нар. еластично връщане на материала, което може да промени крайния радиус. Стандартът SN 22-008-00B определя допуски за радиуса: за ламарини до 6 mm той е ±0,5 mm, за по-дебели – ±1 mm. В прецизната производство се прилагат още по-стриктни стойности. Като производител на индустриални машини предлагаме измервателни решения, съобразени с изискванията на различни отрасли, от стоманени конструкции до прецизна електроника.

Как да изчислим радиуса на огъване на ламарина: формули и изчисления

Основният начин за изчисляване на радиуса на огъване се основава на геометричната зависимост:

R = t/sin (θ/2)където:

• R – радиус на огъване,

• t – дебелина на ламарината,

• θ – ъгъл на огъване.

В инженерната практика се използват опростени правила:

• за стоманени листове с дебелина до 6 mm – радиусът на огъване обикновено се приема равен на дебелината на материала (R = t),

• за дебелина от 6 до 12 mm – препоръчва се коефициент 1,25–1,5 t,

• за дебелина над 12 mm – приема се радиус дори 2–3 t,

• тези стойности са в съответствие с нормите, между които DIN 250 и SN 22-008-00B.

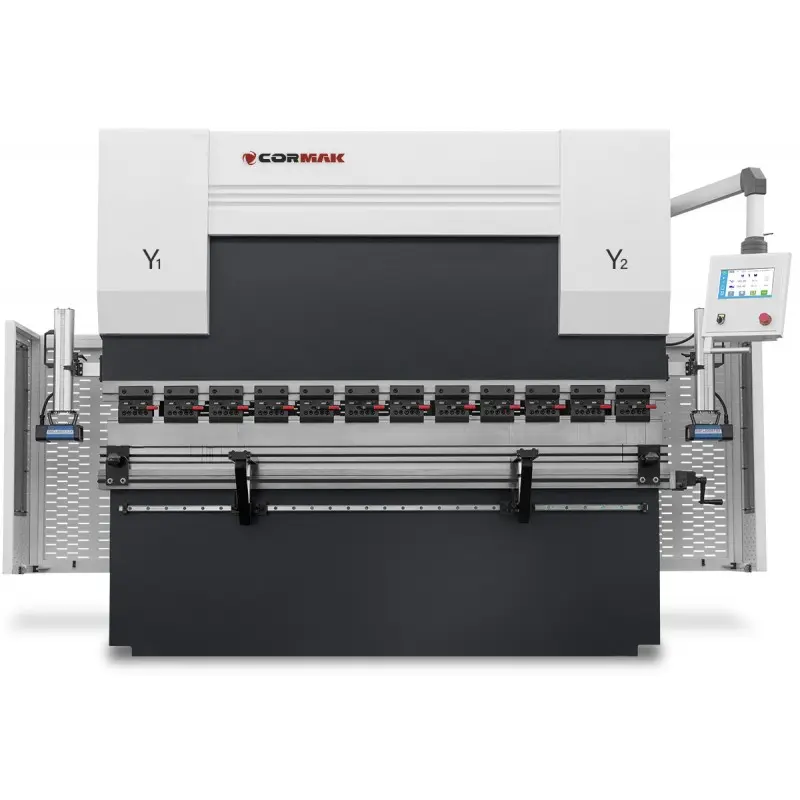

При работа с абкант-преса трябва да се вземе предвид и геометрията на инструментите:

• ширината на долната матрица трябва да бъде 8 x дебелината на ламарината,

• например за ламарина с дебелина 6 mm – матрицата трябва да има ширина 48 mm,

• прекалено тясна матрица може да доведе до пукнатини,

• а прекалено широка – до деформация и неправилна форма на огъването.

Все по-често за изчисленията се използват цифрови инструменти:

• онлайн калкулатори за радиус на огъване или

• вградени модули в CAD/CAM софтуера,

които позволяват бързо определяне на стойностите въз основа на:

• дължината на тетивата,

• извивката на дъгата,

• ширината на профила (например C, U, Z).

Благодарение на тези инструменти е възможно ефективно да се съобразят технологичните параметри със свойствата на материала и с наличните индустриални машини, като по този начин се минимизира рискът от грешки в проектирането.
