Струговането на конуси е една от основните, но и най-трудните стругарски операции. Конусите се срещат във валове, втулки, инструменти и пасващи елементи. Правилното изпълнение изисква не само подходящи настройки на машината, но и разбиране на геометрията и техниката на работа. Ето трите най-често използвани метода, заедно с тяхното сравнение и типичните грешки.

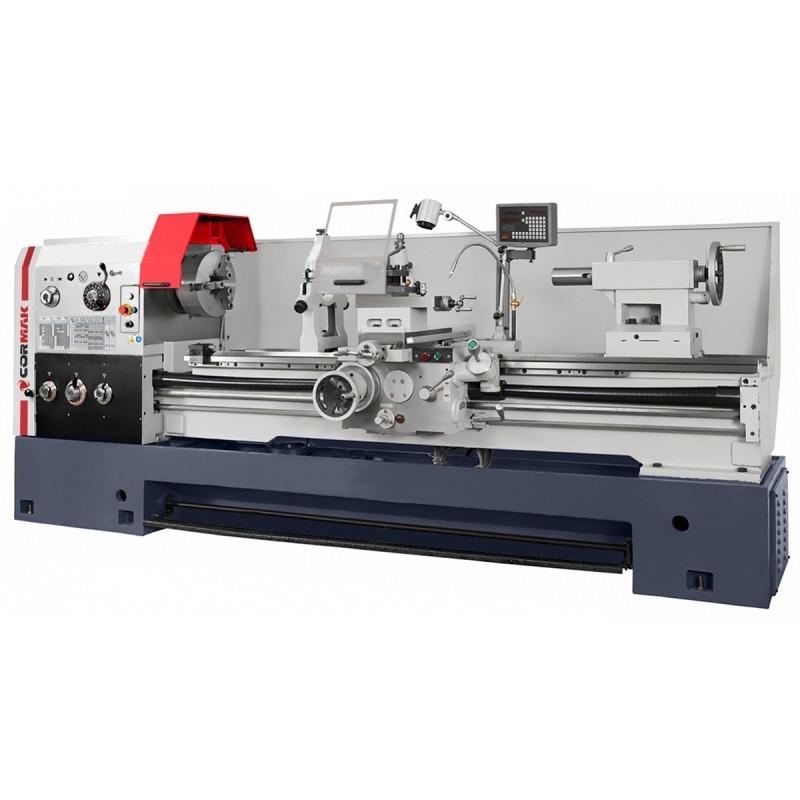

Струговане на конуси на струг – 3 метода, сравнение и най-често срещани грешки (с примери) | Блог - CORMAK
Струговането на конуси е една от основните, но изискващи операции при струговането. Конусите се срещат във валове, втулки, инструменти и пасващи елементи. Правилното изпълнение изисква не само подходящи настройки на машината, но и разбиране на геометрията и техниката на работа. Ето 3-те най-често използвани методи, заедно със сравнение и типични грешки.
1. Струговане на конус чрез преместване на супилката
Методът се състои в странично преместване на кулачката, което води до настройка на оста на детайла под ъгъл спрямо оста на шпиндела.
- Предимства: подходяща за дълги, плавни конуси
- Недостатъци: трудно контролиране на точния ъгъл, възможност за отклонение
Пример: вал с дължина 300 mm с малък водещ конус.
2. Струговане на конус с помощта на горни шейни
Горните шейни се поставят под подходящ ъгъл и подаването се извършва ръчно.
- Предимства: голяма прецизност на ъгъла
- Недостатъци: ограничена дължина на конуса
Пример: конус на Морс в къс шпиндел.
3. Струговане на конус с помощта на приставка за конуси
Специална приставка води супорта по конусната траектория, без да е необходимо преместване на конника.
- Предимства: висока повторяемост и точност
- Недостатъци: необходимо е допълнително оборудване
Пример: серийно производство на конусни втулки.
Сравнение на методите
- Най-дълги конуси: преместване на супорта
- Най-голяма прецизност на ъгъла: горни санки
- Серийно производство: конусна приставка
Най-честите грешки при струговане на конуси
❌ Грешка 1: Неправилно изчисление на ъгъла
Дори малка грешка води до несъответствие на конусните елементи.
❌ Грешка 2: Прекалено голям износ на инструмента
Това води до вибрации и вълни по повърхността на конуса.
❌ Грешка 3: Липса на контрол на размерите по време на обработката
Конусът трябва да се измерва по диаметрите в началото и края.
❌ Грешка 4: Неправилно закрепване на детайла
Хлабината в патрона води до биене и геометрични грешки.
Популярни продукти
1. Универсален конвенционален струг CORMAK 500 x 1500YC + ножове + въртящ се шип
2. Универсален конвенционален струг CORMAK TYTAN 250x750 PRO 400V
3. Универсален конвенционален струг CORMAK 330 x 700 230V с основа + ножове + въртящ се шип
4. Струго-фрезова машина CORMAK TYTAN Center 750 Vario + ножове + въртящ се шип
Обобщение
Изборът на метод за струговане на конуси зависи от дължината на детайла, изискваната точност и вида на производството. Подходящо подбраната техника и стабилен струг, например моделите стругове CORMAK, позволяват да се постигне високо качество на повърхността и размерна точност.
