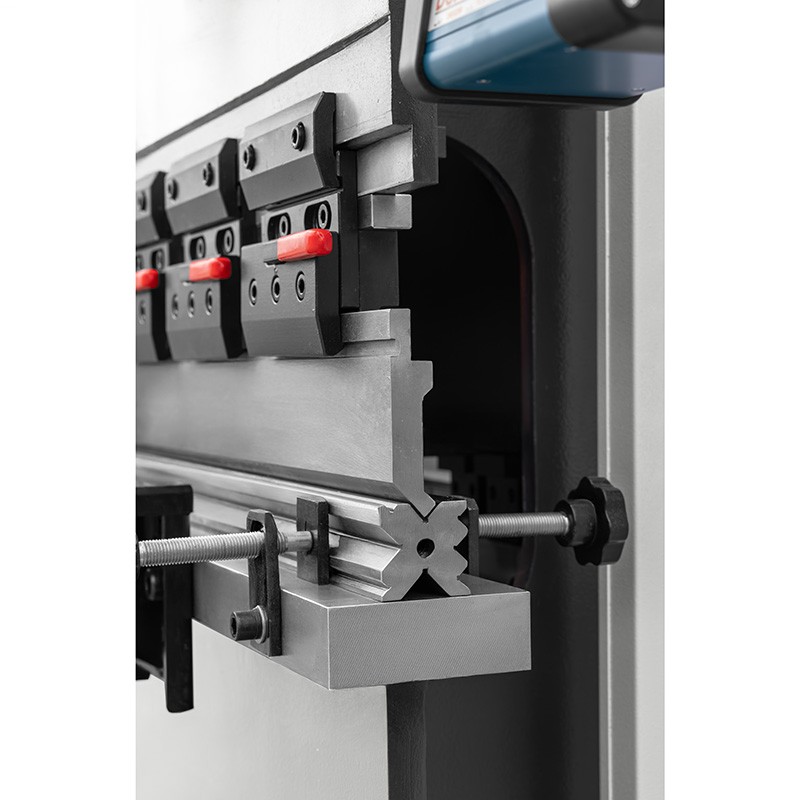

Матриците за абканти са основни инструменти, използвани в процеса на прецизно огъване на ламарина. В съчетание с матрицата те позволяват оформянето на метални листове в определени форми и ъгли.
Матриците за абкант-преси са основни инструменти, използвани в процеса на прецизно огъване на ламарина. В съчетание с матрицата те позволяват формоването на метални листове в определени форми и ъгли.
Всяка съвременна преса за огъване на ръбове, и особено CNC пресата, изисква набор от инструменти, подбрани според материала, геометрията на детайла и технологията на огъване. От тяхното качество и правилното им съчетание зависят повторяемостта, производителността и крайното качество на изделието.
Какво представляват щанците за абкант-преса?
Щанцата за абкант-преса е горното работно инструмент, което натиска ламарината и я втиска в подходящо подбрана матрица. По този начин се постигат необходимите ъгъл, радиус и геометрия на огъването.
На практика щанцата не работи самостоятелно. Тя образува технологична система заедно с матрицата, абкантпресата и параметрите на процеса, като сила на натиск, позициониране на отбойниците и дължина на огъването. Правилното съчетаване на тези елементи намалява риска от повреда на материала и позволява да се поддържа заложената точност.
Защо щанците са от ключово значение при огъването на ламарини?
Огъването на ламарина и листове изисква голяма точност. Дори малко отклонение в ъгъла, радиуса или позиционирането може да повлияе на монтажа на цялата детайл. Ето защо правилният избор на щанци и матрици е от ключово значение за стабилността на процеса.
Добре подбраният щанц помага да се осигури:
- висока повторяемост на производството;
- поддържане на изискваните ъгли на огъване;
- намаляване на отпадъците и корекциите;
- по-малък риск от следи, пукнатини и деформации на материала;
- подходящо качество на повърхността и геометрията на детайла.
В съчетание с цифрово управление е възможно да се постигнат повторяеми резултати както при единичното, така и при серийното производство.
CNC преси за огъване – прецизност и автоматизация
Съвременните CNC преси за огъване позволяват прецизно контролиране на параметрите на огъването и автоматизиране на последователните етапи на работа. Операторът може да програмира позицията на отбойниците, дълбочината на хода на гредата, ъгъла на огъване и други настройки, специфични за дадената детайла.
Прилагането на CNC в процесите на огъване позволява, наред с другото:
- автоматично настройване на ъгъла и силата на натиск;
- компенсиране или контрол на еластичността на материала;
- оптимизиране на работата на оператора;
- съкращаване на времето за пренастройка и изработка на детайла;
- повишаване на повторяемостта на производството.
Благодарение на това фирмите могат да реализират както малки серии, така и серийно производство, като запазват висока прецизност.
Видове щанци за абкантпреси
Универсални матрици
Често се използват при стандартни операции по огъване на ламарина. Подходящи са за типични ъгли и прости детайли, а универсалността им улеснява използването им в много ежедневни задачи.
Сегментни матрици
Състоят се от сегменти с различна дължина, което позволява гъвкаво приспособяване на инструмента към геометрията на детайла. Те са особено полезни при елементи с по-сложни форми.
Специализирани матрици
Те се проектират за конкретни технологични приложения, например за:
- многократно огъване;
- огъване на затворени профили;
- огъване с пресоване;
- детайли с нестандартна геометрия.
Радиални матрици
Те се използват там, където се изисква по-голям радиус на огъване или където материалът изисква по-щадящо формоване. Те могат да бъдат полезни, наред с другото, при работа с алуминий и други материали, податливи на повърхностни деформации.
Как да изберем подходящ штамп?
Изборът на инструмент оказва пряко влияние върху качеството на огъването, производителността и издръжливостта на инструментите. При планирането на процеса е добре да се вземат предвид няколко основни фактора.
Материал
Различните материали имат различни свойства. Неръждаемата стомана, алуминият и конструкционната стомана се различават, наред с другото, по якост, поведение при огъване и склонност към отскачане.
Дебелина на ламарината
С увеличаването на дебелината на материала се увеличават и натоварванията, действащи върху инструментите и пресата. Това влияе върху необходимия избор на щанца, матрица и сила на натиск.
Ъгъл и радиус на огъване
На практика често се използват ъгли от 30°, 45° и 90°, но проектните изисквания могат да включват и специални решения. Формата на щанцата и изборът на матрицата трябва да съответстват на изискваната геометрия и характеристиките на материала.
Съвместимост на инструментите
Щамповете и матриците трябва да са подходящо съгласувани помежду си. Трябва също така да се провери съвместимостта на системата за закрепване с наличната преса за огъване, както и ограниченията, произтичащи от конструкцията на детайла.
Значението на качеството на инструментите
Висококачествените щанци за абканти обикновено се изработват от инструментална стомана с подходяща твърдост и износоустойчивост. Качеството на изработката има пряко значение за стабилността на процеса и дълготрайността на инструментарията.
Добрите инструменти спомагат за постигането на:
- по-дълъг експлоатационен живот при правилна експлоатация;
- по-голяма износоустойчивост;
- по-стабилни условия на работа;
- по-малък риск от производствени грешки;
- намаляване на разходите, свързани с корекции и отпадъци.
Най-честите грешки в процесите на огъване
Проблемите при процеса на огъване могат да се дължат на неправилен избор на инструменти, настройки на машината или свойства на материала. Сред най-често срещаните са:
- неправилен ъгъл на огъване;
- пукнатини в материала;
- деформации на детайла;
- следи по повърхността на ламарината;
- недостатъчна повторяемост между детайлите.
Ето защо са важни както опитът на оператора, така и правилното използване на функциите, предлагани от CNC пресата за огъване. Преди започването на серийното производство е добре да се извършат пробни огъвания и да се проверят получените параметри.
Как да се грижим за щанците и матриците?
Редовната поддръжка на инструментите е от ключово значение за тяхната дълготрайност и за поддържането на стабилно качество на огъването. Правилната експлоатация включва:
- почистване на инструментите след употреба;
- съхранение в сухи и защитени условия;
- редовен преглед за износване и повреди;
- избягване на претоварване и работа извън допустимите параметри;
- прилагане на правилни процедури за монтаж и подмяна на инструментите.
Добре поддържаните щанци и матрици допринасят за безопасността на работата и помагат за поддържането на изискваното качество на производството.
CNC-щанца и универсална щанца – сравнение
| Характеристика | Универсален щанц | Щампа, подбрана за CNC процеса |
|---|---|---|
| Обхват на приложение | Типични, прости огъвания | Огъвания с определена геометрия и повтаряща се технология |
| Гъвкавост | Висока при стандартни детайли | Зависи от проектираното приложение |
| Повторяемост | Зависи от избора на инструмент и настройките | Поддържана от параметрите на CNC програмата |
| Избор | Изисква анализ на материала и геометрията | Изисква анализ на материала, геометрията и програмата за огъване |
Обобщение
Матриците за абкант-преси играят ключова роля в съвременната металообработка. В комбинация с подходящо подбрана матрица, CNC технология и правилни параметри, те позволяват да се осъществи прецизно огъване и да се оптимизира целият производствен процес.
Независимо дали предприятието използва класически абканти или съвременни CNC системи, инвестицията в инструменти, подходящи за конкретното приложение, е основа за постигане на постоянна качество. Правилният избор, поддръжката и познаването на технологията спомагат за повишаване на ефективността на производството и за намаляване на загубите на материал.
