Матриците за абкантни преси са един от най-важните елементи в процеса на огъване на ламарина. Те взаимодействат пряко с щанцата, като образуват инструментална система, отговорна за формоването на материала.
Матриците за абкант-преси са един от най-важните елементи в процеса на огъване на ламарина. Те взаимодействат директно с щанцата, образувайки инструментална система, отговорна за формоването на материала.
Всяка съвременна преса за огъване, особено CNC пресата, изисква инструменти, подбрани според материала, геометрията на детайла и технологичните параметри. Без подходяща матрица дори най-модерната машина няма да осигури очакваното качество и повторяемост на огъването.
Какво представляват матриците за преса за огъване?
Матрицата за абкант-преса е долният работен инструмент, който служи за опора на ламарината по време на формоването. По време на огъването щанцата притиска материала към канала на матрицата, а взаимното им прилягане влияе върху получения ъгъл, радиуса и качеството на повърхността на детайла.
Матрицата не е универсален елемент за всяка задача. Нейната геометрия, ширината на канала, ъгълът и системата за закрепване трябва да бъдат съобразени с конкретния материал и планираната операция. Правилно подбраният комплект: щанца, матрица и параметри на машината, спомага за поддържането на стабилността на процеса.
Значението на матриците в процеса на огъване
При всеки процес на огъване от ключово значение е подходящата опора на материала. Именно матрицата до голяма степен влияе върху начина на разполагане на ламарината и хода на нейното деформиране.
Добре подбраната матрица помага да се контролират:
- ъгъла на огъване;
- радиуса на огъване;
- стабилността на материала по време на работа;
- качеството на повърхността на детайла;
- повторяемостта на резултатите в следващите цикли.
В предприятията за металообработка това оказва пряко влияние върху качеството на изделията, количеството отпадъци и темпото на изпълнение на поръчките.
Видове матрици за абкант-преси
V-образни матрици
V-матриците са сред най-често използваните решения при стандартните операции по огъване на ламарина и листове. Тяхната конструкция се доказава в много типични приложения, особено при огъване във въздуха.

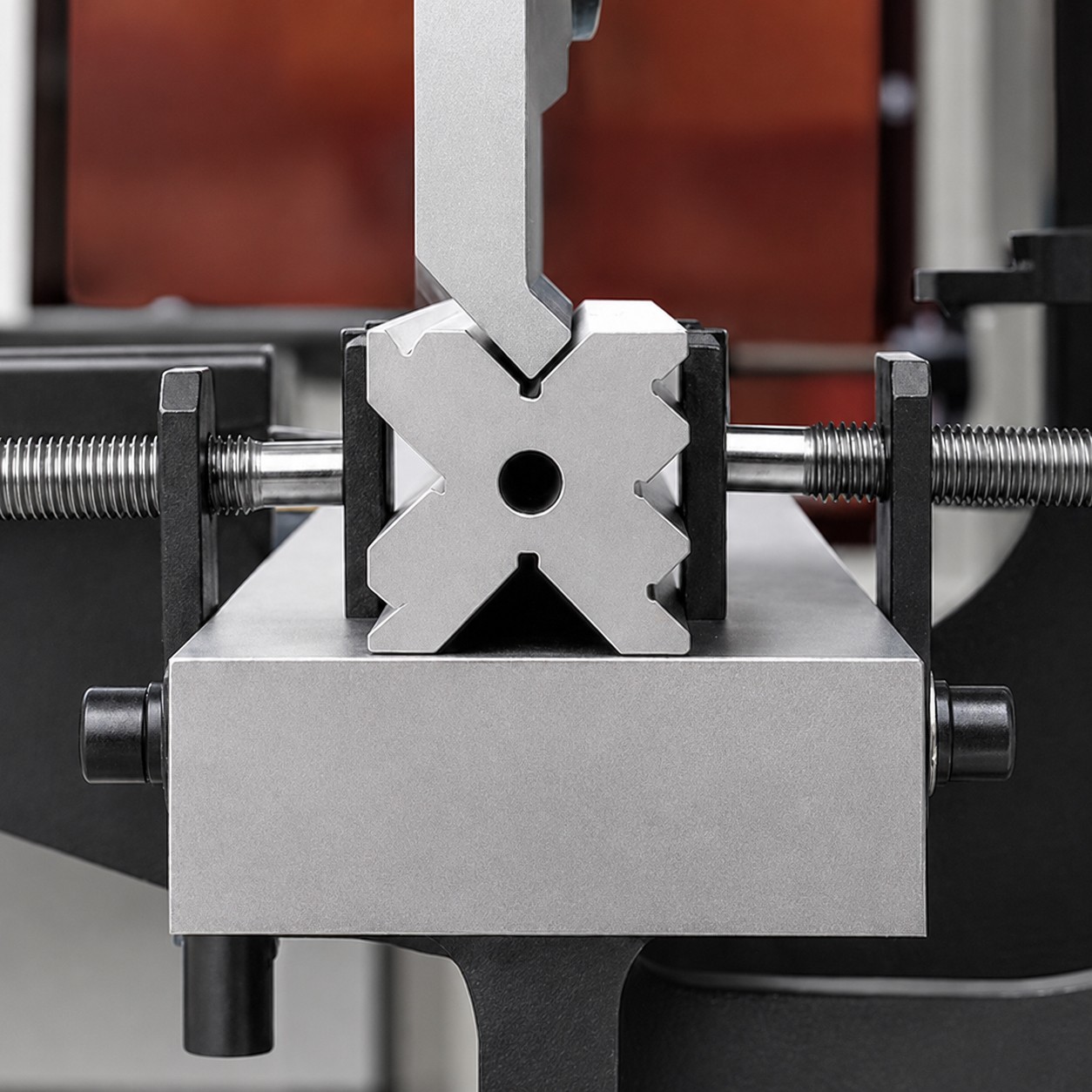

Матрици с множество канали
Матриците с множество канали имат няколко канала с различна ширина. Те улесняват избора на подходящ канал според дебелината на материала без често пренастройване, което може да оптимизира работата при разнообразни поръчки.
U-образни матрици
U-образните матрици се използват при по-сложни операции, когато се изисква по-голяма дълбочина на формоване или определена геометрия на профила.
Специализирани матрици
Специализираните матрици се проектират за конкретни технологични приложения, например за:
- сложни процеси на огъване;
- производство на нестандартни елементи;
- прецизни многоетапни операции по огъване;
- детайли с нестандартни напречни сечения или пресови извивки.
Как да изберем подходящата матрица?
Изборът на матрица за CNC абкант-преса е един от най-важните етапи в подготовката на процеса. Важно е да се вземат предвид не само размерите на инструмента, но и свойствата на материала, както и изискванията към готовия детайл.
Дебелина на материала
Ширината на канала на матрицата трябва да се съобрази с дебелината на ламарината. Това влияе върху начина на деформиране на материала, необходимото налягане и качеството на полученото огъване.
Вид на материала
Алуминият, неръждаемата стомана и конструкционната стомана се различават по механичните си свойства и по поведението си при огъване. Материалът може да изисква различен радиус, ъгъл на инструмента или настройки на процеса.
Натиск
Матрицата трябва да бъде подбрана според работните параметри на машината и очакваната сила на натиск. Трябва също да се вземат предвид дължината на огъването, дебелината на материала и издръжливостта на използваните инструменти.
Ъгъл и радиус на огъване
Неправилното съобразяване на геометрията на матрицата с изисквания ъгъл и радиус може да доведе до неточности, следи по повърхността или повишен риск от повреда на материала.
Съвместимост на инструментите
Щанцата и матрицата трябва да образуват правилно съгласуван комплект. Преди започването на работа е добре да се провери също съвместимостта на системата за закрепване с пресата, както и ограниченията, произтичащи от геометрията на детайла.
CNC преса за огъване и CNC технология
Съвременните абканти използват цифрово управление (CNC), което позволява програмиране и контрол на ключовите параметри на процеса. Операторът може да настрои, наред с другото, позицията на отбойниците, движението на гредата, дълбочината на огъване и последователността на операциите.
Прилагането на CNC в процесите на огъване подпомага:
- контрола на настройките на процеса;
- повторяемо и прецизно огъване;
- намаляване на риска от грешки по време на производството;
- по-ефективна организация на работата на оператора;
- по-доброто използване на възможностите на машиния парк.
Днес CNC технологията е стандарт в предприятията, които осъществяват както единично производство, така и серийно производство на метални детайли.
Влияние на матриците върху ефективността на производството
Подходящо подбраните матрици оказват влияние не само върху качеството на отделната детайла, но и върху организацията на целия процес. Добре подбраните инструменти спомагат за намаляване на броя на пробните огъвания, корекциите и непланираните прекъсвания.
На практика това може да означава:
- съкращаване на времето за изпълнение на операциите;
- по-малко прекъсвания, свързани с пренастройки;
- намаляване на количеството отпадъци;
- подобряване на качеството и повторяемостта на детайлите;
- по-добро използване на наличната машина.
Най-често срещаните грешки при избора на матрици
При работа с абканти проблемите често възникват поради неправилен избор на инструменти, настройки на машината или неотчитане на свойствата на материала. Сред най-често срещаните са:
- пукнатини в материала;
- неправилни ъгли на огъване;
- деформации на ламаринените листове;
- повреди по повърхността;
- недостатъчна повторяемост между детайлите.
Ето защо са важни опитът на оператора, познанията по технологията на огъване, както и провеждането на пробни изпитвания преди започването на серийното производство.
Поддръжка и дълготрайност на матриците
Редовната проверка и правилната поддръжка спомагат за поддържането на стабилно качество на работата и удължават експлоатационния срок на инструментите. Основните правила включват:
- почистване на инструментите след употреба;
- проверка на техническото състояние, износването и евентуалните повреди;
- съхранение в сухи и защитени условия;
- избягване на претоварване и работа извън допустимите параметри;
- правилен монтаж и внимателно боравене с инструментите при подмяната им.
Добре поддържаните щанци и матрици подпомагат стабилността на процеса и спомагат за поддържането на очакваното качество на продукцията.
Матрица V и многоредова матрица – сравнение
| Характеристика | V-матрица | Многоканална матрица |
|---|---|---|
| Вид приложение | Стандартни операции по огъване | Работа с материали с различна дебелина |
| Брой канали | Един работен канал | Много канали с различна ширина |
| Гъвкавост | Добра при типични задачи | По-висока при променящ се асортимент от детайли |
| Пренастройка | Може да изисква смяна на инструмента | Може да намали необходимостта от честа смяна на матрицата |
Обобщение
Матриците за абкант-преси са незаменим елемент от процеса на огъване на ламарина. В комбинация с подходящо подбран щанц и възможностите на CNC абкант-пресата, те позволяват да се постигне висока прецизност и повторяемост.
Съвременната CNC технология, добре планираният машинен парк и инструментите, съобразени с конкретното приложение, съставляват основата на съвременната металообработка. Правилното избиране, експлоатация и поддръжка на матриците спомагат за изграждането на ефективен и стабилен производствен процес.
