Разширяването на инсталацията за сгъстен въздух с допълнителен резервоар може да увеличи запаса от наличен въздух, да ограничи краткосрочните колебания в налягането и да улесни работата на пневматичните инструменти. То обаче не увеличава действителната производителност на компресора, т.е. количеството въздух, което той може да доставя постоянно.
Разширяването на инсталацията за сгъстен въздух с допълнителен резервоар може да увеличи запаса от наличен въздух, да ограничи краткосрочните колебания в налягането и да улесни работата на пневматичните инструменти. То обаче не увеличава реалната производителност на компресора, т.е. количеството въздух, което той може да доставя постоянно.
В това ръководство обясняваме какви предимства предлага допълнителният резервоар, как да изберете компонентите и как безопасно да планирате разширяването. Тъй като резервоарите за сгъстен въздух работят под налягане, изборът, монтажът и приемането на инсталацията трябва да се възложат на компетентен изпълнител, в съответствие с документацията на производителя и изискванията, валидни на мястото на експлоатация.
Какви предимства предлага допълнителният резервоар към компресора?
Допълнителният резервоар служи като хранилище за сгъстен въздух. При временен пик в потреблението потребителите могат да използват въздуха, натрупан в целия обем на инсталацията. Това помага да се ограничат кратките спадове в налягането, особено когато инструментите работят в цикли.
- по-голям запас от сгъстен въздух;
- по-стабилно налягане при временни пикове в потреблението;
- по-рядко включване на компресора в инсталации с нередовен потребителски поток;
- повече време за отвод на кондензата и частично охлаждане на въздуха;
- по-добра организация на захранването на инструментите, които се използват периодично.
Такова решение може да бъде полезно при работа с пневматични гайковерти, бояджийски пистолети, монтажни станции или системи за напомпване на гуми. Крайният резултат обаче зависи от производителността на компресора, диаметъра на тръбите, дължината на инсталацията, филтрацията и действителния профил на потреблението на въздух.
Какво не решава допълнителният резервоар?
По-голям капацитет на резервоарите не увеличава ефективната производителност на компресора. Ако инструментите постоянно консумират повече въздух, отколкото компресорът може да достави, допълнителният резервоар само ще удължи времето до настъпване на спад в налягането.
При постоянен недостиг на сгъстен въздух си струва да се анализира цялата система: производителността на компресора, работното налягане, течовете, качеството на филтрацията, изсушаването, сеченията на тръбите и характера на потреблението. На практика може да се наложи компресор с по-голяма производителност или оптимизиране на потребителите.

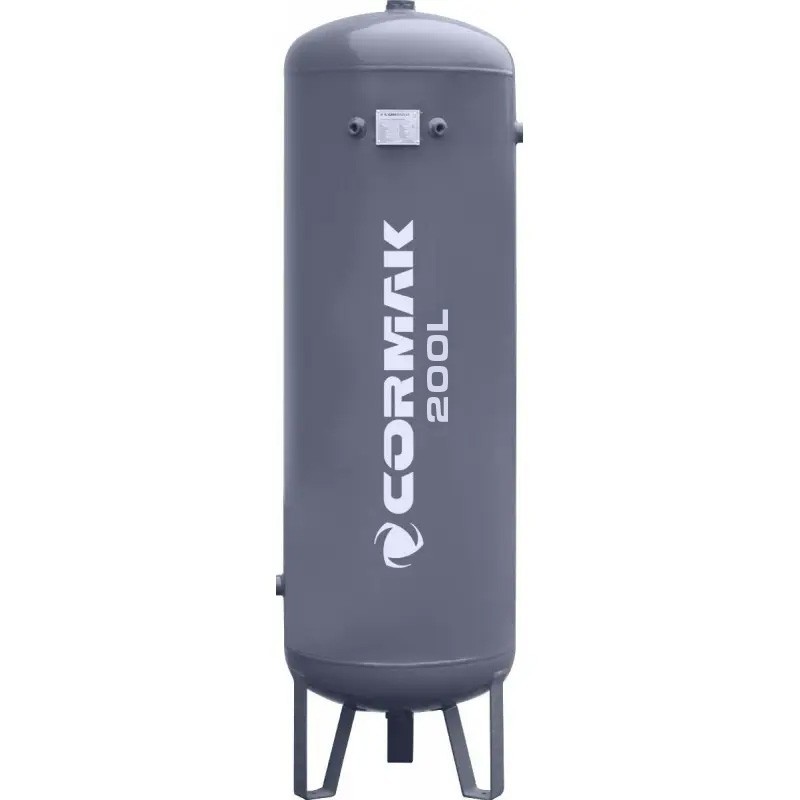

Как да изберем резервоар под налягане?
Изборът трябва да се основава на анализ на инсталацията, извършен от компетентно лице. Важно е не само капацитетът, но и безопасността, работните условия и съвместимостта на цялата система.
Капацитет на резервоара
По-голям капацитет осигурява по-голям въздушен буфер, но означава и по-голяма маса, както и по-големи изисквания по отношение на пространството, отводняването и обслужването. Капацитетът трябва да бъде съобразен с профила на потреблението, а не само с мощността на двигателя на компресора.
Допустимо налягане
Максималното допустимо налягане на резервоара, тръбите и арматурата трябва да съответства на проектираните работни параметри. Не трябва да се превишават границите, посочени от производителите на нито един елемент от инсталацията.
Документация и съответствие
За инсталацията трябва да се използват резервоари, тръби и арматура, предназначени за работа със сгъстен въздух. Препоръчително е да се съхраняват документацията, номиналните данни и инструкциите за употреба на устройствата. В зависимост от параметрите и начина на употреба резервоарът може да подлежи на изисквания за технически надзор или други местни изисквания.
Работни условия
Трябва да се вземат предвид температурата, влажността, рискът от корозия, вентилацията, достъпът за сервизно обслужване и стабилната основа. Резервоарът трябва да бъде защитен от механични повреди и удари от количка или превозно средство.
Паралелна или последователна връзка?
При разширяване на инсталацията най-често се използва паралелно свързване, при което двата резервоара се захранват от обща магистрала. Това улеснява използването на общата съхранителна вместимост и може да ограничи ненужните съпротивления на потока.
Паралелно свързване
- двата резервоара са свързани към обща захранваща линия;
- сгъстеният въздух е достъпен от общия обем на системата;
- по-лесно е да се изключи един резервоар по време на сервизно обслужване;
- диаметрите на тръбите и арматурата се подбират според необходимия дебит.
Последователно свързване
Серийната схема може да предизвика допълнително съпротивление и да затрудни отводняването на кондензата. Тя трябва да се използва само когато това е предвидено в технологичния проект, а не поради случаен начин на прокарване на тръбите.
Как безопасно да се планира монтажът?
Разширяването на напорната инсталация не трябва да се разглежда като проста задача от типа „направи си сам“. Безопасният монтаж се извършва от квалифициран монтажник въз основа на техническата документация и действащите изисквания.
- Оценка на съществуващата инсталация: проверка на параметрите на компресора, наличния резервоар, потребителите и тръбите.
- Подбор на компоненти: проверка на допустимото налягане, материалите, диаметрите и съвместимостта на арматурата.
- Подготовка на мястото: стабилно разположение на резервоара, защита срещу удари и достъп за сервизно обслужване.
- Монтаж на арматурата: използване на спирателни клапани, отводнителни клапани и предпазни устройства съгласно проекта.
- Контрол и пускане в експлоатация: проверка на херметичността, работата на системата и документацията в съответствие с процедурите на производителите.
Преди започване на работата инсталацията трябва да бъде изключена от захранването, напълно обезвъздушена и обезопасена срещу случайно пускане. Забранено е заваряването, пробиването или модифицирането на резервоара, както и намесата в предпазните клапани.
Компоненти на инсталацията
Точната конфигурация зависи от проекта, но типичната система може да включва:
- налягателен резервоар, съобразен с инсталацията;
- тръби или тръбопроводи с подходящо сечение и допустимо налягане;
- затварящи клапани, позволяващи изолирането на резервоара;
- обратни клапани, когато това се изисква от схемата на потока;
- манометри или датчици за налягане, подходящи за системата;
- предпазни клапани, съобразени с параметрите на резервоара;
- ръчен или автоматичен изпускател за кондензат;
- филтри, сепаратори и изсушители, подбрани според изискваното качество на въздуха.
Компонентите не трябва да се избират единствено според диаметъра на резбата. Важни са също така материалът, допустимото налягане, температурата, дебитът и съвместимостта с цялата система.
Най-често срещаните грешки при разширяването на пневматичната инсталация
- Твърде малък сечение на тръбите: това може да доведе до повишени загуби на налягане и да ограничи дебита.
- Компоненти с несъвместими параметри: всеки елемент трябва да е подходящ за налягането и работните условия.
- Липса на ефективно отвеждане на кондензата: това увеличава риска от корозия и влошава качеството на въздуха.
- Пренебрегване на проверките за течове: течовете водят до загуби на енергия и намаляват производителността на системата.
- Използване на резервоара като заместител на малък компресор: резервоарът за въздух не може да замести необходимата непрекъсната производителност.
- Намеса в предпазните елементи: забранено е блокирането, случайно регулирането или заменянето на предпазните клапани с неподходящи части.
Безопасност и експлоатация
Резервоарите за сгъстен въздух работят под налягане. Те изискват редовно отводняване на кондензата, проверка на техническото състояние и защита срещу корозия и механични повреди.
- не превишавайте допустимото налягане на нито един компонент;
- поддържайте предпазните клапани в достъпно и изправно състояние;
- редовно проверявайте резервоарите за корозия, повреди и течове;
- отвеждайте кондензата съгласно инструкциите на устройството;
- извършвайте прегледите и водете документацията, изисквани за мястото на експлоатация;
- преди сервизно обслужване изключете захранването, изпуснете налягането и обезопасете системата срещу повторно пускане.
Допълнителен резервоар и по-голям компресор – сравнение
| Критерий | Допълнителен резервоар | Компресор с по-голяма производителност |
|---|---|---|
| Основна функция | Увеличава капацитета за съхранение на въздух | Увеличава капацитета за непрекъснато подаване на въздух |
| Най-подходящо приложение | Къси, променливи пикове в потреблението | Постоянно или продължително високо потребление |
| Влияние върху производителността | Не увеличава ефективната производителност на компресора | Може да увеличи наличния дебит при подходящ подбор |
| Изисквания | Безопасен проект, подходящи арматури и приемка | Подбор според профила на потребление, инсталацията и качеството на въздуха |
Обобщение
Допълнителният резервоар може да увеличи запаса от сгъстен въздух и да подобри стабилността при краткотрайни промени в потреблението. Той обаче не може да замести компресор с подходяща производителност, когато потребността е постоянно висока.
Най-важни са: съвместими параметри на оборудването, подходящи диаметри на тръбите, ефективно отвеждане на кондензата, предпазни мерки и монтаж, извършен от компетентно лице. Добре проектираната инсталация ще работи по-стабилно, по-безопасно и по-предвидимо.
