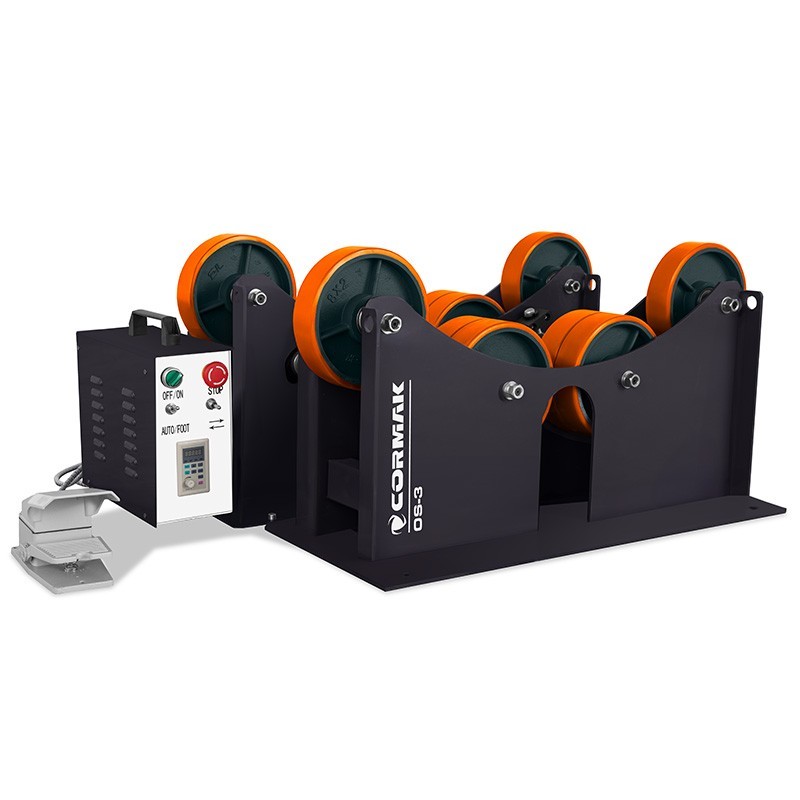

Заваръчният въртящ механизъм, наричан още заваръчен ротатор, позволява контролирано завъртане на тръби, резервоари, втулки и други цилиндрични детайли. Той улеснява воденето на заварката в удобна позиция, спомага за повторяемостта на процеса и намалява необходимостта от ръчно преместване на тежки елементи.
Заваръчната въртяща платформа, наричана още заваръчен ротатор, позволява контролирано завъртане на тръби, резервоари, втулки и други цилиндрични детайли. Той улеснява воденето на заварката в удобна позиция, подпомага повторяемостта на процеса и намалява необходимостта от ръчно преместване на тежки елементи.
При избора е важна не само каталожната товароносимост. Също толкова важни са: диаметърът на детайла, разпределението на теглото, центърът на тежестта, въртящият момент, материалът на ролките, стабилността на въртенето при ниска скорост и ергономичността на управлението.
Какво представлява заваръчният въртящ се стояк?
Заваръчният въртящ се механизъм е устройство, в което детайлът се опира на набор от ролки. Задвижващата секция привежда детайла в ротационно движение, а пасивната секция осигурява допълнителна опора. Благодарение на това заварчикът може да извършва периферно заваряване при по-стабилна работна позиция, вместо многократно да завърта или повдига детайла.
Ротаторите намират приложение при:
- заваряване на тръби, фитинги и втулки;
- производството на резервоари, кожуси и топлообменници;
- циркулярни заварки в стоманени конструкции;
- полуавтоматични и роботизирани работни станции;
- работи в енергийната, преработвателната и машиностроителната промишленост.
Въртящият се носител не замества правилното подготвяне на елемента, инструментацията или оценката на риска. Той трябва да осигурява стабилна опора и контролирано движение по време на работа.
Задвижването на въртящата платформа – ключ към прецизност и производителност
Задвижването отговаря за плавността на въртенето, поддържането на скоростта и стабилността на работата при променящо се натоварване. Не трябва да се оценява единствено по мощността на двигателя. Важни са също предавателното съотношение, въртящият момент, регулирането и предвиденият работен цикъл.
Електрически задвижващ механизъм
Електрическото задвижване е стандарт при повечето промишлени въртящи се платформи. Добре подбраният двигател с редуктор позволява поддържане на работата в необходимия диапазон на скоростта.
Инвертор
Инверторът осигурява плавно регулиране на оборотите. Той е особено полезен при заваряване, изискващо бавно и стабилно движение, например TIG, както и когато един ротатор обслужва детайли с различен диаметър и тегло.
Сервозадвижване
Сервозадвижванията се използват в усъвършенствани работни станции, където е необходима точна синхронизация с робот или други устройства. Те изискват правилна интеграция на управлението и защитните мерки на цялата работна клетка.
Най-важни параметри на задвижването
- диапазон на скоростта – съобразен с технологията на заваряване и диаметъра на детайла;
- стабилност при ниски обороти – важна при прецизни заварки;
- въртящ момент – подбран според масата, диаметъра, центъра на тежестта и съпротивленията при движение;
- работен цикъл – съобразен с реалното работно време и документацията на производителя;
- защита от претоварване – полезна за защитата на задвижващата система.
Няма един универсален резерв на мощност за всяко приложение. Изборът на номинална мощност и въртящ момент трябва да отчита действителното разпределение на натоварването, а не само масата на детайла.
Ролките на въртящия се елемент – недооценена основа на стабилността
Ролките отговарят за опората, воденето и пренасянето на движението към въртящия се елемент. Неподходящ материал на ролките, прекалено малък разстояние между тях или неподходящ диаметър могат да причинят приплъзване, неравномерно въртене и повреди по повърхността.
Стоманени ролки
Подходящи са за тежки приложения, където е важна устойчивостта на натоварване и износване. Трябва обаче да се прецени дали контактът на стоманата с детайла няма да остави следи по повърхността му.
Полиуретанови ролки
Могат да намалят риска от оставяне на следи по повърхността и осигуряват добро сцепление. При избора им трябва да се вземат предвид температурата, носещата способност, заваръчните отпадъци и работната среда.
Гумирани ролки
Представляват компромисно решение между сцепление и защита на повърхността. Препоръчително е да се провери тяхната устойчивост на температура, масла, охладителни течности и други вещества, присъстващи на работното място.
Какво да проверите?
- регулиране на разстоянието за различни диаметри на тръби и резервоари;
- носещата способност на целия комплект ролки и действителното разпределение на теглото;
- диаметъра на ролките, който влияе върху стабилността на опората;
- сцепление: твърде слабото води до приплъзване, а прекомерното съпротивление натоварва задвижването;
- състоянието на повърхността на ролките, тъй като замърсяванията и износването влошават плавността на въртенето.
При лакирани, полирани или неръждаеми детайли е препоръчително да се направи проба върху представителен елемент преди започването на производството.
Управление – ергономичност и пълен контрол
Системата за управление влияе върху лекотата на работа на оператора и възможността за прецизно ръководство на процеса. Доброто управление трябва да бъде ясно, достъпно и съобразено с начина на работа на работното място.
Основни функции
- плавно регулиране на скоростта;
- старт и стоп;
- промяна на посоката на въртене;
- ясна индикация за състоянието на устройството;
- предвидени за съответното работно място функции за безопасност.
Управление с педал
Педалът може да улесни работата, когато заварчикът едновременно води държача и контролира детайла. Положението му трябва да е ергономично и да е защитено от случайно задействане.
Програмиране на цикли
При серийното производство са полезни паметта за настройки, програмирането на цикли или комуникацията с други устройства. Те повишават повторяемостта, при условие че програмата е правилно настроена и проверена преди работа.
Ергономичност
Контролният панел трябва да ограничава излишните движения на оператора, да е лесен за четене и да е защитен от отлетващи частици и механични повреди.
Заваръчен въртящ се стол и автоматизация на производството
При серийното производство въртящият се стол може да работи съвместно със заваръчен робот, заваръчен източник, подаващо устройство за тел, позиционер или PLC управление. Тази интеграция подпомага постигането на повторяеми параметри на въртене и синхронизиране на движението на детайла със заваряването.
Автоматизацията може да помогне за:
- поддържането на постоянна скорост и посока на въртене;
- изпълнението на програмирани цикли;
- синхронизиране с процеса на заваряване;
- по-доброто оползотворяване на времето на оператора;
- стабилизиране на качеството при повтарящи се детайли.
Това обаче не премахва необходимостта от правилна подготовка на детайла, контрол на параметрите, прегледи и спазване на правилата за безопасна експлоатация.
Как да изберете въртяща маса за вашата фирма?
Стъпка 1: Определете параметрите на детайла
Вземете предвид минималното и максималното тегло, диаметъра, дължината, формата, центъра на тежестта и вида на повърхността. За нередовни детайли проверете дали опората върху ролките ще бъде достатъчна.
Стъпка 2: Изберете товароносимостта
Сравнете параметрите на детайла с документацията на производителя, като вземете предвид реалното разпределение на натоварването. При дълги или тежки резервоари може да са необходими повече комплекти ролки или задвижваща и пасивна система.
Стъпка 3: Изберете материала на ролките
Подберете го според натоварването, диаметъра, изискваното сцепление и податливостта на повърхността към повреда. Проверете също така диапазона на регулиране на разстоянието между ролките.
Стъпка 4: Проверете задвижването
Проверете въртящия момент, диапазона на оборотите, стабилността при ниска скорост, работния цикъл, захранването и достъпността на сервизно обслужване. В случай на планирана автоматизация се уверете, че системата за управление позволява необходимата интеграция.
Стъпка 5: Оценете управлението и безопасността
Определете дали е достатъчно ръчно управление, или ще е необходим педал, памет за настройките, външно управление или синхронизация с робот. Вземете предвид защитата на движещите се части и правилата за безопасна експлоатация.
Най-важните елементи на въртящата се платформа – сравнение
| Елемент | На какво влияе | Какво да проверите преди покупката |
|---|---|---|
| Задвижване | Плавност, въртящ момент и стабилност на въртенето | Диапазон на скоростта, въртящ момент, работен цикъл, инвертор или серво |
| Ролки | Опора, сцепление и защита на повърхността | Материал, диаметър, разстояние между ролките, товароносимост и състояние на повърхността |
| Управление | Ергономичност, точност и безопасност на работа | Регулиране на скоростта, посока, педал, програми и интеграция |
| Конструкция | Стабилност на работната станция | Основа, позициониране на детайла, достъп за сервизно обслужване и предпазни кожуси |
Най-често срещаните грешки при закупуването на въртяща се маса
- избор на устройството единствено въз основа на каталожната товароносимост;
- пренебрегване на диаметъра, дължината и центъра на тежестта на детайла;
- липса на анализ на материала на ролките и условията на тяхната работа;
- липса на плавно регулиране на оборотите при процеси, изискващи стабилно движение;
- подценяване на нуждите, свързани със серийното производство и автоматизацията;
- липса на план за сервизно обслужване и достъп до експлоатационни части;
- пропускане на предпазните мерки и правилата за безопасна експлоатация на работното място.
Често задавани въпроси (FAQ)
Необходим ли е въртящ се стол за заваряване?
Не във всеки процес, но при заваряването на цилиндрични детайли той може значително да улесни поддържането на удобна позиция, постоянна скорост и повторяемост на заваръчния шев.
Каква носеща способност да изберем?
Изборът трябва да отчита теглото, диаметъра, дължината, центъра на тежестта и разпределението на натоварването. Най-добре е да се основава на документацията на производителя и на анализ на конкретното приложение.
Струва ли си да се инвестира в автоматизация?
Автоматизацията е особено полезна при повтарящи се серии и интегрирани работни станции. Целесъобразността ѝ зависи от обема на производството, броя на вариантите на детайлите и изискваното качество.
Кои ролки са най-подходящи?
Няма едно универсално решение за всички случаи. Стоманените ролки се справят добре при тежки приложения, а полиуретановите или гумираните могат да бъдат подходящи там, където е важна защитата на повърхността. Окончателният избор зависи от натоварването, температурата, сцеплението и материала на детайла.
Обобщение
При заваръчния въртящ се стол най-важни са три области: задвижването, осигуряващо плавно и стабилно въртене, ролките, отговарящи за сигурното поддържане на детайла, и управлението, даващо на оператора реална контрол над процеса.
Най-добрият избор се основава на анализ на конкретните детайли, технологията на заваряване, планираното натоварване и нуждите от автоматизация. Правилно подбраният въртящ се манипулатор може да допринесе за качеството на заварките, ергономичността и повторяемостта на процеса, при условие че е правилно внедрен и се експлоатира безопасно.
