Качеството на заварката зависи от квалификацията на заварчика, подготовката на съединението, параметрите на източника, допълнителния материал и защитния газ. Също толкова важно обаче е и позиционирането на детайла. Заваръчният позиционер позволява контролирано завъртане или накланяне на детайла, така че съединението да се намира в удобна позиция за извършване на заварката.
Качеството на заварката зависи от квалификацията на заварчика, подготовката на съединението, параметрите на източника, допълнителния материал и защитния газ. Също толкова важно обаче е и позиционирането на детайла. Позиционерът за заваряване позволява елементът да се завърта или накланя по контролиран начин, така че съединението да се намира в удобна позиция за извършване на заварката.
Това не е просто спомагателно оборудване. При периферни заварки, тежки детайли и серийно производство правилното позициониране може да улесни поддържането на постоянен ъгъл на горелката, стабилно водене и по-добра видимост на заваръчната вана. То обаче не замества правилната подготовка на детайла, закрепването, технологичната инструкция за заваряване, нито оценката на риска на работното място.

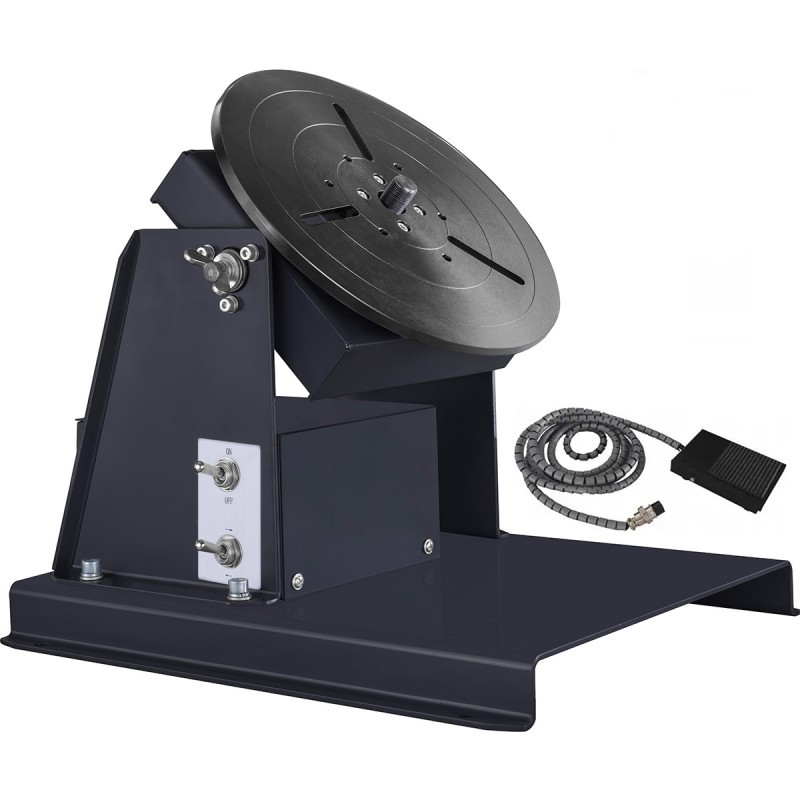

Какво представлява позиционерът за заваряване?
Позиционерът за заваряване е устройство, предназначено за контролирано завъртане, накланяне или позициониране на заваряваната детайла. В зависимост от конструкцията може да разполага с въртяща се маса, възможност за накланяне на плочата, приставка за закрепване на детайла, регулиране на скоростта, както и ръчно, педално или външно управление.
Използва се, наред с другото, при заваряване на фланци, тръби, отводи, резервоари, рамки, машини и детайли, изискващи периферни заварки. Правилно подбраният позиционер позволява завъртане на детайла, вместо непрекъснато придвижване на оператора или ръчно преместване на тежки елементи.
Най-важното условие за безопасна работа е надеждното закрепване. Детайлът, захватът, приспособлението и междинните елементи образуват цялостната система на натоварване, поради което изборът им не може да се ограничава само до сравнение на масата на детайла с каталожния товароносимост на устройството.
Защо позицията на заваряване е от значение?
Позицията на детайла влияе върху поведението на заваръчната вана, достъпа до съединението, видимостта и възможността за поддържане на правилния ъгъл на горелката. Когато детайлът е в неблагоприятно положение, операторът по-често работи в принудителна поза, променя движението на ръката си и компенсира гравитацията на течния материал. Това затруднява поддържането на повторяеми условия.
Позиционерът може да постави съединението в положение, близко до хоризонтално, когато това е оправдано от технологията и геометрията на детайла. За много периферни заварки това означава по-лесен контрол върху заваръчната вана, допълнителния материал и скоростта на придвижване. Разбира се, не всяка конструкция може да бъде заварена в една и съща позиция – настройката винаги трябва да се подбере според реалното съединение и одобрената технология.
При ръчното манипулиране на детайла по-често възникват непредвидими условия: променящ се ъгъл на горелката, неравномерно разстояние на дъгата от съединението, по-лоша видимост и умора на оператора. Позиционирането ограничава част от тези променливи, но само когато въртенето е плавно, скоростта е правилно подбрана, а детайлът е стабилно закрепен.
Как позиционерът влияе върху качеството на заварката?
1. По-стабилно водене на заварката
При въртене на детайла с фиксирана скорост заварчикът може да поддържа по-постоянен ъгъл на горелката и разстояние от съединението. При периферни заварки това улеснява провеждането на процеса, без да се налага да се обикаля около детайла. Резултатът може да бъде по-равномерна повърхност на заварката и по-повторяем ход на шева.
2. По-добър контрол върху заваръчната вана
Поставянето на съединението в благоприятна позиция помага да се наблюдава заваръчната вана и да се реагира на промените по време на заваряването. Това е важно за контрола на претопяването, формата на повърхността, ширината на заварката и разпределението на допълнителния материал. Все още са необходими подходящи параметри на тока, напрежението, скоростта, защитния газ и подготовката на ръбовете.
3. По-малко корекции след заваряването
Ако позиционирането ограничава нестабилното водене и улеснява достъпа до съединението, то може да намали броя на несъответствията, изискващи шлифоване, поправка или повторно заваряване. Реалният ефект зависи от процеса, квалификацията на персонала, качеството на материала и технологичния контрол. Позиционерът сам по себе си не гарантира липса на дефекти, но помага за създаването на по-повторяеми условия на работа.
4. Естетика на заварката
При видими елементи от неръждаема стомана, алуминий, декоративни конструкции или корпуси е важна не само здравината, но и външният вид на заварката. Стабилизираното положение може да улесни постигането на равномерен ритъм на заваръчния шев и да ограничи необходимостта от последващо изглаждане на повърхността.
5. Контрол при периферни заварки
При тръби, фитинги, фланци и малки резервоари позиционерът позволява детайлът да се движи, докато заварчикът работи от едно и също място. Това е особено полезно, когато се изисква равномерна периферна скорост. Скоростта на въртене трябва да бъде синхронизирана с процеса и геометрията на съединението, за да не се допусне прекалено голямо или прекалено малко количество топлина, въвеждано в материала.
Ергономичност, безопасност и производителност
Работата в принудителна поза, честото навеждане, протягането над детайла или ръчното завъртане на елементите може да увеличи умората. Позиционерът улеснява поставянето на съединението на по-достъпно място, което помага на оператора да работи по-близо до неутралната позиция на тялото. Ергономичната полза е най-голяма, когато височината на работното място, разположението на управлението и начинът на закрепване са съобразени с реалния процес.
В същото време устройството създава рискове, свързани с въртеливото движение: опасност от заклещване, смачкване, удари от детайла или неконтролирано въртене при неправилно закрепване. Ето защо преди въвеждането трябва да се извърши оценка на риска, да се провери състоянието на захващащите устройства и приспособленията, да се обезопаси зоната на движение, да се прилагат процедури за зареждане и да се обучат операторите.
Производителността може да се повиши благодарение на по-краткото време за настройка, по-малкия брой манипулации с детайла и намаляването на паузите между участъците на заварката. Мащабът на тази полза зависи от вида на производството, теглото на елементите, наличието на оборудване и организацията на потока на материала.
Позиционер в серийното производство и автоматизацията
При серийното производство е важно условията за следващите детайли да бъдат повтаряеми. Позиционерът, заедно с приспособлението за закрепване, може да ограничи разликите, произтичащи от ръчното позициониране на елементите. Операторът може да използва фиксирана позиция, посока и скорост на въртене, което улеснява стандартизацията на процеса.
Позиционерите могат да работят съвместно с полуавтомати, заваръчни източници, манипулатори, системи за подаване на тел или роботи. При такава интеграция трябва да се вземат предвид синхронизацията на сигналите, безопасното спиране, блокировките, предпазните кожуси, както и начинът за потвърждаване на правилното закрепване на детайла.
Автоматизацията не премахва необходимостта от контрол. Подготовката на съединението, допуските на детайла, износването на консумативите, подборът на параметрите и контролът на качеството остават ключови за резултата от заваряването.
Как да изберем позиционер за заваряване?
Изборът на устройството трябва да се основава на данните за конкретните детайли и процеса. Преди покупката е добре да се подготви списък с елементите, които ще се заваряват най-често, а след това да се вземат предвид:
- подемната сила и въртящия момент – като се отчитат масата на детайла, държача, приспособлението и местоположението на центъра на тежестта;
- размерите на масата и възможностите за закрепване – така, че детайлът да е стабилен и достъпен за горелката;
- диапазон на наклон и завъртане – в съответствие с геометрията на съединенията и изискваната позиция на заваряване;
- диапазон на регулиране на скоростта – важен особено при периферни заварки и полуавтоматични процеси;
- тип на управление – ръчно, с педал, с кабел, външно или подготвено за интеграция;
- захранване и работен цикъл – подходящи за планираната интензивност на използване;
- безопасност на работното място – възможност за използване на предпазни кожуси, аварийно спиране, блокировки и процедури за зареждане;
- сервизно обслужване и принадлежности – наличност на държачи, приспособления, резервни части и техническа поддръжка.
Изборът трябва да бъде потвърден от производителя на устройството или от компетентно лице, особено когато детайлът е тежък, има изместен център на тежестта или изисква нестандартно закрепване.
Позициониране и ръчно подреждане на детайла
| Област | Ръчно позициониране | Заваръчен позиционер |
|---|---|---|
| Позиция на съединението | Често се променя по време на работа | Може да се настройва и поддържа по контролиран начин |
| Периферни заварки | Изискват придвижване около детайла или чести промени в позицията | Позволяват завъртане на детайла при постоянна позиция на оператора |
| Ергономичност | По-голям риск от принудителни позиции и умора | Може да подобри достъпа до съединението и организацията на работното място |
| Повторяемост | До голяма степен зависи от ръчното позициониране на всяка детайл | Може да улесни стандартизацията при подходящо оборудване |
| Безопасност | Изисква ръчна манипулация и допълнителни транспортни операции | Изисква сигурно закрепване, предпазни кожуси и контрол на зоните за движение |
Най-често срещани грешки при избора на позиционер
- избор единствено според номиналния товарен капацитет, без анализ на центъра на тежестта и натоварващия момент;
- пренебрегване на теглото на захвата, приспособлението и допълнителното оборудване;
- липса на подходящ диапазон на скоростта за периферни заварки;
- избор на маса без възможност за безопасно закрепване на типични детайли;
- пренебрегване на пространството за товарене, разтоварване и движение на оператора;
- липса на процедури за въртящи се, тежки или с нередовна геометрия елементи;
- предположението, че самото устройство ще реши проблемите, произтичащи от неправилна технология на заваряване.
Често задавани въпроси (FAQ)
Подобрява ли заваръчният позиционер качеството на всеки заваръчен шев?
Може да помогне значително, когато осигурява по-добър достъп до съединението и повтаряемо движение на детайла. Качеството продължава да зависи и от подготовката на съединението, параметрите на заваряване, материала, защитния газ и уменията на оператора.
Как да изберем товароподемността на позиционера?
Трябва да се вземе предвид общото тегло на системата, включително детайла, захвата и приспособлението, както и разстоянието от центъра на тежестта до оста на въртене. При нестандартни детайли е необходимо потвърждение на избора от производителя или компетентен инженер.
Подходящ ли е позиционерът за серийно производство?
Да, особено в комбинация с повторяемо оборудване. Той може да улесни поддържането на една и съща позиция, скорост на въртене и достъп до съединението за следващите детайли.
Полезно ли е управлението с педал?
Може да бъде полезно, когато операторът трябва да управлява въртенето, без да отделя ръцете си от заваръчния пистолет. Трябва обаче да се осигури ергономично разположение на педала и защита срещу случайно задействане.
Обобщение
Позиционерът за заваряване сам по себе си не осигурява качеството на заварката, но може значително да улесни постигането ѝ. Той поставя детайла в по-благоприятна позиция, подпомага равномерното провеждане на периферните заварки, подобрява достъпа до съединението и намалява част от ергономичните натоварвания.
Най-добри резултати се постигат чрез комбинацията от правилно подбран позиционер, сигурно закрепване, одобрена технология на заваряване, подготвени повърхности и компетентност на оператора. При серийното производство и при по-тежки детайли позиционирането може да се превърне във важен елемент от стабилен, безопасен и повторяем процес.
