Машинни менгемета за фреза – как да изберем?

Машинната менгеме е един от най-важните елементи от оборудването на фрезата. Тя осигурява стабилно закрепване на детайла и по този начин пряко влияе върху точността на обработката, качеството на повърхността и безопасността на работа. Дори и най-прецизната фреза няма да използва пълния си потенциал, ако обработваната детайла се измества, вибрира или е закрепена неравномерно.

При избора на менгеме за фреза не е добре да се ориентирате единствено по ширината на челюстите или цената. Значение имат също силата на закрепване, височината на конструкцията, прецизността на изработката, начинът на монтаж, както и видът на детайлите, които се обработват в цеха. Добре подбраната машинна менгеме помага за поддържане на повторяемостта на размерите, ограничава вибрациите и улеснява безопасната работа с различни материали.

Подберете менгеле според типа на фрезата

Първата стъпка е да проверите размерите на работната маса и възможностите на машината. Прекалено голямото стругово затягало може да ограничи обхвата на движение на осите, да затрудни достъпа на инструмента и да заема ценно работно пространство. Твърде малкият, от друга страна, няма да осигури достатъчна стабилност при по-големи детайли или по-интензивно фрезоване.

За леките цехови фрезови машини обикновено са достатъчни компактни менгелета с по-малка ширина на челюстите. При конвенционалните фрезови машини и машините, използвани за обработка на стомана, по-добре се представят по-тежките конструкции с висока твърдост. По-голямата маса на корпуса помага за гасенето на вибрациите и за по-стабилното пренасяне на силите при рязане.

При фрезите с ЦПУ е добре да се обърне внимание на височината на менгелето. По-ниската конструкция осигурява повече пространство за инструмента, улеснява обработката на по-високи детайли и намалява риска от сблъсък. Това е от значение особено когато се извършват операции от няколко страни на детайла или се използват къси, твърди инструменти.

Ширина на челюстите и максимално разтваряне

Ширината на челюстите определя колко голям детайл може да бъде стабилно закрепен. Това обаче не означава, че винаги е добре да се избира най-големият възможен модел. Стругът трябва да бъде съобразен с най-често обработваните детайли, а не само с най-големия детайл, който се появява спорадично.

В работилница, в която се произвеждат малки втулки, плочки, дръжки или прецизни детайли, ще се справи добре менгеме с по-малки челюсти. При обработката на по-големи стоманени блокове, плочи, корпуси или конструктивни елементи ще е необходим по-широк менгел с по-голям отвор.

Струва си да се провери не само максималната ширина на отвора, но и дължината на водача на подвижната челюст. По-дългото и по-прецизно изработено направляващо устройство обикновено повишава стабилността при силно затягане. Това е от голямо значение при странично фрезоване, изравняване на повърхности и работа с елементи, които излизат извън челюстите.

Сила на затягане и твърдост на конструкцията

По време на фрезоване върху детайла действат големи сили. Колкото по-голяма е фрезата, колкото по-голяма е дълбочината на рязане и колкото по-твърд е материалът, толкова по-голямо значение има надеждното закрепване. Машинната менгеме трябва стабилно да задържа детайла без изместване, вибрации и повдигане на подвижната челюст.

Добрата конструкция се отличава с масивен корпус, прецизно водени челюсти и солиден винтов механизъм. При обработка на стомана е препоръчително да се избират менгелета, изработени от чугун или стомана, устойчиви на вибрации и интензивна експлоатация. По-твърдият струг позволява да се използват възможностите на фрезата, без прекомерно намаляване на параметрите на рязане.

Трябва да се има предвид, че прекалено голямата сила на затягане може да деформира детайли с тънки стени. При алуминий, пластмаси и елементи с деликатна повърхност е препоръчително да се използват подходящи накладки за челюстите, меки челюсти или допълнителна опора за детайла.

Точност и успоредност на челюстите

Прецизността на изработката на менгелето оказва голямо влияние върху повторяемостта на обработката. Особено важна е успоредността на челюстите и тяхното положение спрямо основата. Ако детайлът не лежи стабилно, той може да се наклони при затягане или да промени положението си по време на фрезоването.

При работи, изискващи висока точност, е добре да се обърне внимание на шлифованите модели с закалени челюсти и прецизно изработени опорни повърхности. Такива менгемета са особено полезни при серийно производство, изработване на приспособления, машини и детайли, изискващи повторяеми размери.

Добро решение са и менгелетата с възможност за използване на сменяеми челюсти. Това позволява по-лесно приспособяване на закрепването към конкретната форма на елемента, ограничаване на следите по повърхността и подобряване на стабилността при нестандартни детайли.

Фиксирана или въртяща се менгеме?

Стационарният струг най-често се избира за прецизна обработка. Той има по-опростена конструкция, голяма твърдост и е по-лесно да се поддържа неговото положение спрямо оста на фрезата. То се представя добре при серийна работа, фрезоване на равнини, канали, отвори и детайли, изискващи повтарящо се позициониране.

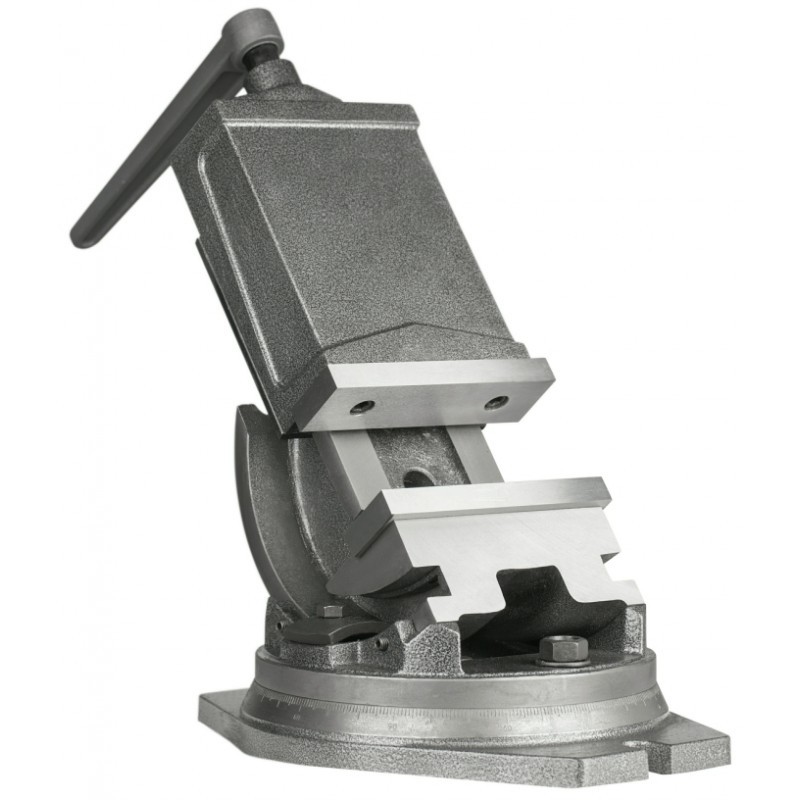

Въртящият се струг позволява поставянето на детайла под избран ъгъл. Той е полезен при фрезоване на скоси, изработване на многоъгълни елементи и обработка, изискваща често променяне на положението на материала. Улеснява изпълнението на част от операциите без допълнително пренастройване на работната станция.

Трябва обаче да се има предвид, че въртящата се основа увеличава височината на целия комплект. Тя може също така леко да намали твърдостта в сравнение с класическия фиксиран менгел. Ето защо в производството, изискващо висока точност, често се използват менгели без въртяща се основа, а ъглите се настройват с помощта на приспособления, ъглови пластини или отделно закрепване.

Монтаж върху масата на фрезата

Стругът трябва да бъде здраво закрепен към работната маса. Най-често се използват Т-образни винтове, гайки за Т-образни канали и фиксиращи елементи. Преди монтажа повърхността на масата и основата на менгелето трябва да бъдат почистени от стружки, прах и остатъци от охлаждаща течност.

Дори малък стружък под основата може да повлияе на позиционирането на менгелето и да влоши точността на обработката. След закрепването е добре да се провери настройката на фиксираната челюст с помощта на часовников индикатор, особено при работи, изискващи запазване на осевата ориентация или повторяемо положение на детайла.

При серийното производство могат да бъдат полезни фиксиращи щифтове, базови летви или постоянни референтни точки върху масата. Благодарение на това менгелето може да се настрои отново по-бързо след демонтаж, а операторът съкращава времето за пренастройка на работното място.

На какво да обърнете внимание преди покупката?

Преди да изберете конкретен модел, е добре да сравните няколко технически и експлоатационни параметри:

• ширината на челюстите и максималното разтваряне,
• височината на менгелето и влиянието му върху работното пространство,
• твърдостта на корпуса и начинът на водане на подвижната челюст,
• точността на изработката на опорните повърхности,
• възможност за използване на сменяеми или меки челюсти,
• начин на монтаж върху масата на фрезата,
• съвместимост с вида на материалите и типичните детайли.

Също така е добре да се провери наличността на челюсти, винтове, крепежни елементи и резервни части. Стругът работи в тежки условия, поради което възможността за сервизно обслужване и подмяна на износени елементи има практическо значение за непрекъснатостта на работата в цеха.

Обобщение

При избора на машинна менгеме за фреза трябва да се обърне внимание на ширината на челюстите, максималното разтваряне, твърдостта, височината на конструкцията и прецизността на изработката. Важно е също така менгемето да е съобразено с размерите на фрезата и вида на обработваните детайли.

За прецизна и повтаряема обработка най-подходяща е стабилна фиксирана менгеме. При по-сложни операции си заслужава да се обмисли използването на въртящ се модел или на допълнителни челюсти и приспособления за закрепване. Добре подбраната менгеме повишава безопасността, подобрява качеството на фрезоването и позволява пълноценно използване на възможностите на машината.
