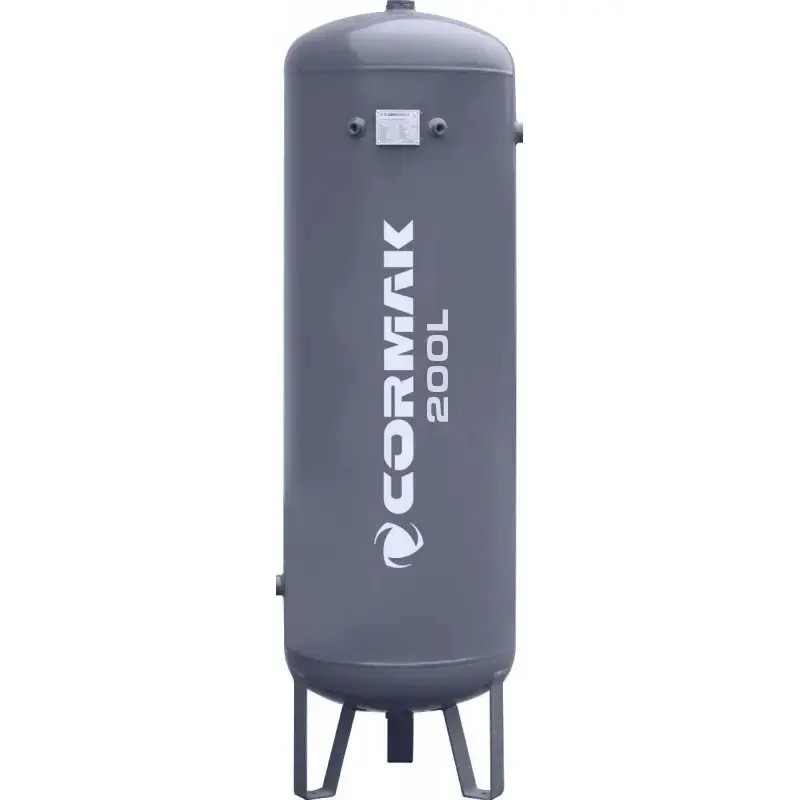

Допълнителен резервоар за компресор – как да го изберете и свържете?

Компресорът не е необходимо да реагира незабавно на всеки краткотраен ръст на потреблението на сгъстен въздух. В много работилници и промишлени предприятия гъвкавостта на системата може да бъде увеличена чрез допълнителен резервоар, който изпълнява ролята на буфер и акумулатор.

Допълнителният резервоар увеличава наличния запас, може да ограничи колебанията на налягането и да намали честотата на определени цикли на компресора. Той обаче не увеличава действителния дебит на самия компресор. Затова преди покупка трябва да се анализира потреблението и наличните резервоари за компресори.

Защо да използвате допълнителен резервоар?

Резервоарът действа като буфер между компресора и консуматорите. При ниско потребление той съхранява сгъстен въздух, който може да бъде използван при едновременно включване на няколко машини или инструмента.

Това е особено полезно при пневматични цилиндри, ударни гайковерти, пистолети за продухване и други устройства с краткотрайно високо потребление.

Допълнителният обем може:

• да покрива кратки пикове на потреблението,
• да намалява резките спадове на налягането,
• да ограничава честотата на старт-стоп циклите при определени компресори,
• да стабилизира захранването на пневматичните консуматори,
• да даде повече време на управлението на компресора да реагира,
• частично да подпомогне отделянето на кондензат при охлаждането на въздуха.

Обемът за съхранение не трябва да се бърка с производителността. Компресор с дебит 1000 l/min няма да започне да осигурява постоянно 1500 l/min само защото е добавен по-голям резервоар.

Икономията на енергия също не е автоматична. Резервоарът може да намали честото циклиране, но реалното потребление зависи от компресора, управлението, налягането, течовете и профила на потребление.

Как да изберете обема?

Не съществува един универсален размер. Изборът зависи от производителността на компресора, профила на потребление и допустимия спад на налягането.

Трябва да се определят:

• реалният дебит на компресора,
• минималното и максималното налягане,
• средното потребление,
• максималното краткотрайно потребление,
• продължителността на пиковете,
• броят на едновременно работещите консуматори,
• честотата на циклите,
• възможното бъдещо разширяване.

Опростено, използваемото количество въздух зависи от обема и разликата между максималното и минималното налягане. Резервоар 500 l, работещ приблизително между 10 и 8 bar, може ориентировъчно да предостави около 1000 l въздух, приведен към атмосферно налягане. Това е приблизителна стойност без температурни и динамични загуби.

Ако консуматорът временно изисква с 500 l/min повече от дебита на компресора, запас от 1000 l ще покрие недостига само за около две минути.

Ако голямото потребление е постоянно, допълнителният резервоар не е достатъчен. Тогава трябва да се разгледа по-мощен или втори компресор. За непрекъсната работа често подходящ избор са винтовите компресори.

Къде да разположите резервоара?

Местоположението влияе върху функцията на резервоара. Той може да бъде близо до компресора или близо до консуматор с големи краткотрайни пикове.

Резервоар преди изсушителя

Такъв резервоар често се нарича мокър. Той буферира въздуха непосредствено след компресора и може да подпомага отделянето на част от кондензата при охлаждане.

Ефективното отвеждане на кондензата е особено важно. Резервоарът не замества изсушителя.

Резервоар след изсушителя

Тук се съхранява вече обработен и изсушен въздух. Това е полезно при консуматори, които изискват стабилен запас от сух въздух.

Резервоар близо до голям консуматор

При машина с периодично високо потребление локалният резервоар може да ограничи кратките спадове по дълга мрежа, ако тръбите са правилно оразмерени.

Твърде малка тръба може да ограничи дебита независимо от обема на резервоара. Резервоарът, тръбите, клапаните, филтрите и изсушителят трябва да се разглеждат като една система.

Как да свържете допълнителния резервоар?

Трябва да се използват тръби, клапани и фитинги, предназначени за съответното налягане. Не трябва да се използват случайни компоненти само защото размерът на резбата съвпада.

Свързването трябва да отчита:

• максималното допустимо налягане на резервоара,
• максималното налягане на компресора,
• подходящ диаметър на тръбите,
• предпазен клапан,
• манометър,
• спирателен клапан за сервиз,
• отвеждане на кондензат,
• правилно закрепване на резервоара и тръбите.

Спирателната арматура трябва да бъде организирана така, че при нормална работа резервоарът да не остава без ефективна защита от свръхналягане.

След монтажа системата трябва да се провери за течове. Постоянните течове на сгъстен въздух генерират енергийни загуби.

При по-високи налягания всички компоненти трябва да имат подходящи параметри. За такива приложения се предлагат и високонапорни винтови компресори.

Безопасност и експлоатация

Резервоарът за сгъстен въздух е съоръжение под налягане. Конструкцията му не трябва да се модифицира произволно, да се пробива или заварява.

Преди пускане трябва да се проверят:

• максималното допустимо налягане,
• предпазният клапан,
• херметичността на връзките,
• манометърът,
• отводняването,
• състоянието на корпуса и липсата на корозия,
• изискванията за технически контрол в съответната държава.

Редовното отвеждане на кондензат е много важно. Водата може да ускори вътрешната корозия. При интензивна работа може да се използва автоматичен дренаж.

Резервоарът трябва да бъде монтиран според инструкцията, защитен от механични повреди и достъпен за инспекция. При големи системи монтажът е добре да бъде извършен от специалист.

Не трябва просто да се увеличава работното налягане с цел съхраняване на повече въздух. Това увеличава натоварването и обикновено енергийните разходи.

Обобщение

Допълнителният резервоар може да подобри работата при кратки пикове, спадове на налягането и чести цикли. Той увеличава запаса, но не реалната производителност на компресора.

Изборът трябва да отчита дебита, потреблението, диапазона на налягане и продължителността на пиковете. Също толкова важни са мястото, тръбите, филтрацията, защитната арматура и кондензатът.

В малка работилница това може да бъде сравнително лесно подобрение. В голямо предприятие резервоарът трябва да бъде част от цялостно проектирана система.
