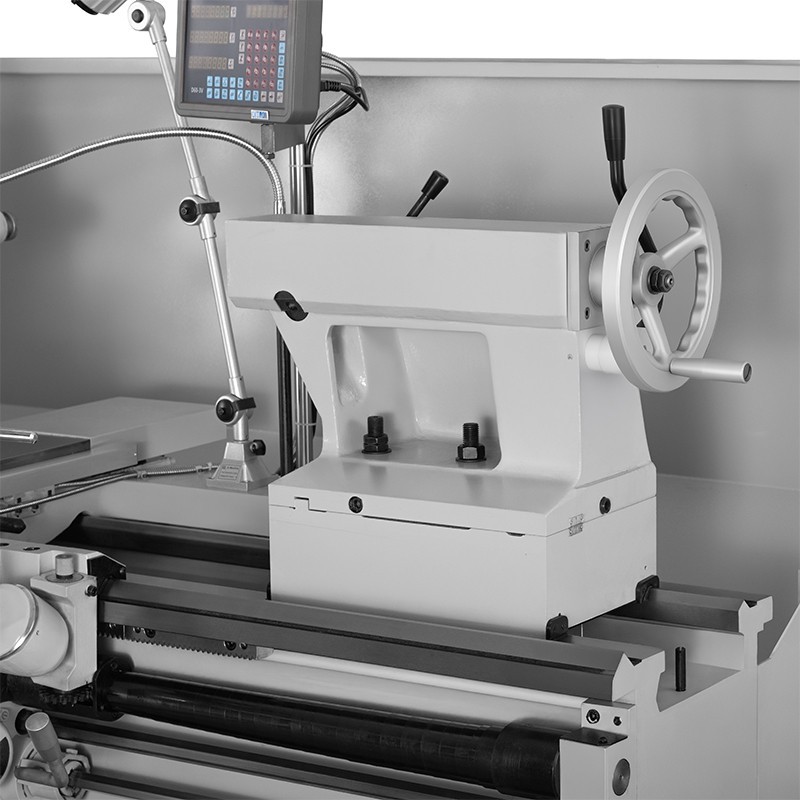

Струговият конник е един от основните елементи на класическия конвенционален струг. Той се намира от другата страна на шпинделната глава и може да се придвижва по дължината на лежанката на машината. Основната му задача е да поддържа вала в струга, особено когато обработваната детайл е дълъг, тънък или склонен към изкривяване.
Конникът на струга е един от основните елементи на класическия конвенционален струг. Намира се от противоположната страна на шпинделната глава и може да се придвижва по дължината на лежанката на машината. Основната му задача е да поддържа вала в струга, особено когато обработваната детайла е дълга, тънка или податлива на огъване.
Конникът може да се използва и за закрепване на инструменти като свредла, разширители или удължители. По този начин той разширява възможностите на струга и позволява извършването на допълнителни операции, без да се налага преместването на детайла на друга машина.
За какво служи задната опора на струга?
Най-често задната опора се използва за поддържане на дълги детайли, въртящи се в струговия патрон. Единият край на детайла се закрепва в шпиндела, а другият се поддържа с помощта на зъб, поставен в втулката на задната опора.
Това решение увеличава твърдостта на системата и ограничава вибрациите по време на струговането.
Конникът на струга намира приложение, между другото, при обработката на:
- дълги валове,
- оси,
- болтове,
- пръти,
- елементи с малък диаметър,
- детайли, изискващи аксиално пробиване.
Колкото по-голяма е дължината на детайла спрямо диаметъра му, толкова по-голям е рискът от огъване по време на обработката.
Защо е важно подпирането на вала в струга?
По време на струговането върху детайла действа сила на отнемане на материал. Ако валът е дълъг и е закрепен само в патрона, той може да започне да се огъва.
Това води до влошаване на качеството на повърхността, проблеми с поддържането на размерите и възникване на вибрации.
Опората на вала в струга с помощта на контракула позволява да се ограничат тези явления. Детайлът се стабилизира в две точки, благодарение на което запазва по-голяма твърдост по време на работа.
Това е от особено значение при обработка с по-голямо излизане на материала извън патрона.
Кога трябва да се използва задната опора?
Няма една-единствена дължина, при която контраприставката винаги е задължителна. Решението зависи от диаметъра, материала, изнесеността на детайла, параметрите на рязане и изискваната точност.
На практика е препоръчително да се използва опора, когато валът започне да показва склонност към вибрации или огъване.
Опората е особено препоръчителна при струговане на дълги и тънки детайли, при по-големи дълбочини на струговане, както и когато се изисква висока размерна точност.
Ако детайлът е къс и твърд, подпорката може да не е необходима.
Фреза – фиксирана или въртяща се?
В подпорката могат да се използват различни видове зъби.
Фиксираният зъб не се върти заедно с детайла. Той изисква подходящо смазване на контактната повърхност и се използва предимно при определени операции.
Въртящият се зъб има собствени лагери и се върти заедно с обработвания детайл. Той е по-удобен при по-високи обороти и продължителна работа.
В повечето типични приложения в работилницата въртящият се зъб е много практично решение.
Как да подготвим детайла за опора?
За да се използва правилно затискащият шип, в края на вала трябва да се направи отвор. Той трябва да се намира точно по оста на детайла и да има геометрия, съобразена с използваната зъбна втулка.
Неправилно изработеното отворче може да доведе до биене, неравномерно закрепване и по-бързо износване на контактната повърхност.
След като нагласите опората, издърпайте втулката ѝ и леко притиснете зъба към детайла. Натискът трябва да е достатъчен за стабилизиране, но не и прекален.
Прекалено силно притискане може да доведе до нагряване, претоварване на лагерите или промяна в геометрията на тънкия вал.
Конникът като инструментален патрон
Конникът не служи единствено за опора.
В втулката му може да се закрепи държач за свредло или инструмент с конус на Морс. Благодарение на това стругът може да извършва пробиване директно по оста на обработваната детайла.
Конникът може да се използва за:
- предпробиване,
- пробиване,
- разширяване на отвори,
- задълбочаване,
- някои операции по нарязване на резба.
При това детайлът се върти в шпиндела, а инструментът, закрепен в патрона, се придвижва по оста.
Конник и опора – с какво се различават?
Конникът поддържа детайла в края му. Това обаче не винаги е достатъчно.
При много дълги валове може да е необходима и неподвижна или подвижна опора. Тя поддържа детайла по-близо до мястото на рязане и ограничава огъването в средата на дължината.
Ето защо супортът и опората не са конкурентни решения. При сложна обработка те могат да се използват едновременно.
Как правилно да се настрои конникът?
Конникът трябва да се намира на оста на шпиндела. Ако е изместен спрямо оста, това може да доведе до конусно, а не до цилиндрично струговане.
Затова преди прецизната обработка е добре да се провери неговото позициониране.
Също така е важно състоянието на водачите и чистотата на контактната повърхност. Замърсяванията под основата на задната опора могат да повлияят на нейното позициониране.
След като се премести в подходящата позиция, супортът трябва да се фиксира надеждно върху лежанката.
Кога контращанкът не е достатъчен?
При много тънки и дълги валове самото подпиране на края може да не елиминира провисването в средната част.
В такъв случай трябва да се ограничат параметрите на обработката или да се използва допълнителна опора.
По същия начин при тежки детайли трябва да се провери допустимото натоварване на конника и на използваната зъбна предавка. Поддържащият елемент не трябва да поема натоварвания, по-големи от предвидените от производителя на машината.
Обобщение
Конникът на струга служи преди всичко за стабилизиране на дълги и тънки детайли, както и за закрепване на инструменти за пробиване и други аксиални операции.
Правилната опора на вала в струга ограничава вибрациите, намалява провисването и помага за поддържане на изискваната точност при струговането. Кука е добре да се използва навсякъде там, където детайлът излиза значително извън патрона или неговата твърдост е недостатъчна.
Добре настроената конска глава повишава безопасността и прецизността на работата, поради което е един от най-важните елементи от оборудването на конвенционалния струг.
