Как да изкопаете канал за електрически кабел?

Полагането на електрическа инсталация в земята изисква не само подходящ кабел и правилно проектирани защити, но и правилно подготвено трасе. Изкопът за електрически кабел трябва да има подходяща ширина, дълбочина и направление, а начинът на изпълнение трябва да бъде съобразен с почвата, дължината на трасето и техническите изисквания на проекта.

При къси участъци в частен имот може да са достатъчни ръчни инструменти. Когато трябва да се изкопаят десетки или стотици метри тесен канал, ръчната работа става много бавна. За такива задачи са подходящи машини за земни работи, особено специализираните траншеекопатели.

От какво зависи начинът на изкопаване?

Преди копаенето трябва точно да се определи трасето. Значение имат видът на почвата, дължината, планираният маршрут и необходимата дълбочина според проекта и приложимите технически изисквания.

Не съществува една универсална дълбочина за всички електрически инсталации. Изискванията могат да се различават според вида на кабела, напрежението, мястото на полагане, механичната защита, местните условия и проекта. Затова преди работа трябва да се проверят документацията, изискванията на производителя и действащите норми.

Почвата също е важна. Градинска пръст, глина и умерено уплътнена почва обикновено се обработват по-лесно от много твърд, каменист терен или почва с множество корени.

Преди копаенето трябва да се проверят съществуващите подземни мрежи – електрически кабели, вода, канализация, газ, оптични и телекомуникационни линии или напояване.

Как се изкопава канал за кабел?

Методът зависи главно от дължината и почвата. При кратък участък могат да се използват лопата, права лопата и кирка. Това е просто решение, но става бавно при по-голяма дължина.

Преди началото е добре трасето да бъде ясно маркирано с въже, боя или друг вид обозначение. Това улеснява поддържането на правилната посока.

Типичната последователност включва:

• определяне на трасето,
• проверка на съществуващите подземни инсталации,
• премахване на препятствия от повърхността,
• изкопаване според проекта,
• подготовка на дъното,
• полагане на кабела според техническите изисквания,
• изпълнение на необходимите защитни и сигнални слоеве,
• засипване и правилно уплътняване.

Дъното трябва да бъде равно и без остри камъни или предмети, които могат да повредят кабела. Ако проектът предвижда пясъчна подложка или друга защита, тя трябва да бъде изпълнена съгласно документацията.

Изкопаната почва също трябва да се съхранява разумно. Ако ще бъде използвана повторно, добре е да не се смесва с строителни отпадъци, големи камъни или други замърсявания.

Ръчно или машинно копаене?

Ръчното копаене е подходящо за къси трасета, ограничен достъп или места с много съществуващи инсталации. То позволява внимателна работа, но при голяма дължина е бавно и физически натоварващо.

При дълги трасета машинното копаене обикновено е много по-ефективно. Подходящата машина изпълнява тесен изкоп по-бързо и ограничава количеството извадена почва.

Машинният метод се използва при:

• силови кабели,
• телекомуникации и оптични кабели,
• външно осветление,
• системи за наблюдение и автоматизация,
• напояване и градински инсталации,
• технически линии в промишлени зони,
• дълги линейни изкопи с малка ширина.

Верижни траншеекопатели за тесни канали

За дълги и тесни канали особено подходящи са верижните траншеекопатели. Те използват направляваща шина и движеща се верига с режещи зъби, които навлизат в почвата и извеждат материала извън канала.

Това позволява по-постоянна ширина и по-малко количество изкопана почва в сравнение с класическа кофа.

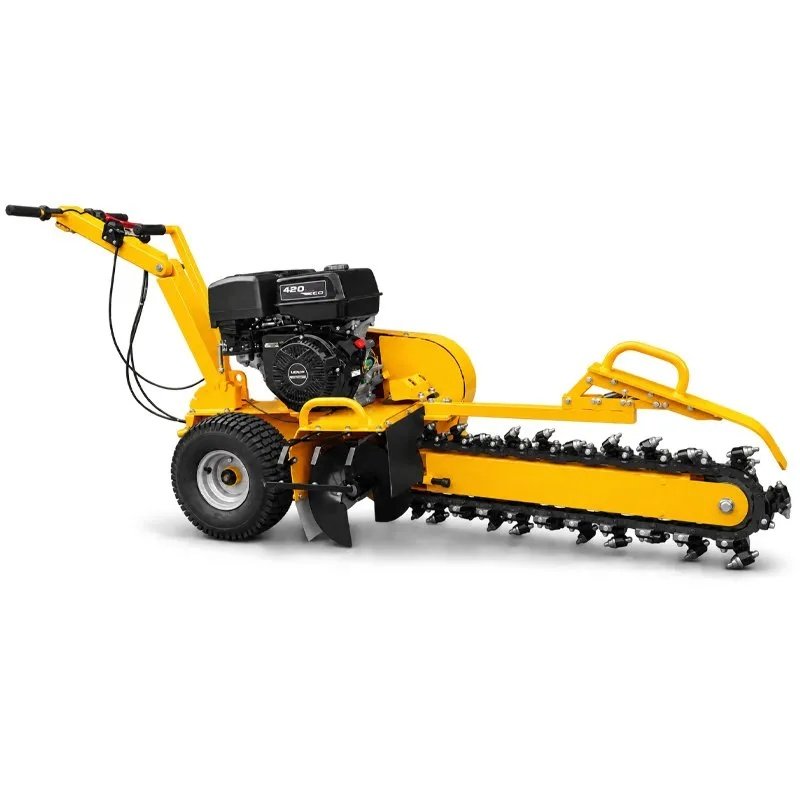

Пример е CORMAK GF1500, която прави изкоп с ширина 100 mm и работни дълбочини 150, 300, 450 или 600 mm. Това са възможности на машината, а не нормативна дълбочина за конкретен кабел.

При избора трябва да се анализират ширина, дълбочина, конструкция на веригата, зъби и почвени условия. Повече информация има в материала „Верижен траншеекопач – за какво служи и кога си струва да го изберете?”.

Как бързо да изкопаете канал?

При десетки или стотици метри производителността става основен фактор. Най-голяма икономия на време се получава чрез намаляване на ръчната работа и поддържане на еднакви размери на изкопа.

Верижният траншеекопач може да работи непрекъснато по предварително маркираната линия. Веригата едновременно раздробява почвата и я извежда извън канала.

Реалната производителност зависи от условията. Камъни, корени, твърда почва, наклони и препятствия могат значително да забавят работата.

Добрата организация също е важна: маркирано трасе, премахнати препятствия, свободен достъп и определено място за почвата могат чувствително да ускорят процеса.

Безопасност и съществуващи подземни инсталации

Най-важната стъпка преди копаене е проверката за съществуващи подземни мрежи. Повредата на електрически кабел, газова тръба, вода или оптика може да създаде сериозна опасност и високи разходи.

Наличната документация трябва да бъде проверена, а при необходимост местоположението на инсталациите да бъде потвърдено на терен чрез подходящи методи. В непосредствена близост до известни линии може да се наложи внимателно ръчно разкриване.

При работа с траншеекопач трябва да се спазва инструкцията и безопасната зона. Ръце и дрехи не трябва да се доближават до движещата се верига, а други хора трябва да се държат на разстояние.

Самата електрическа инсталация трябва да бъде изпълнена по проект от квалифицирани лица. Изкопът е само един етап и не заменя правилния избор на кабел, защитите и проверката на инсталацията.

Разходи за изкопа

Разходите не зависят само от дължината. Трябва да се отчетат почвата, дълбочината, ширината, достъпът, транспортът, времето на оператора, подготовката, засипването и възстановяването на терена.

При много къс участък ръчната работа може да бъде икономична, защото няма транспорт и подготовка на машина. При по-голяма дължина обаче необходимите работни часове бързо нарастват.

При дълги трасета траншеекопачът може да намали както времето, така и количеството преместена земя. По-тесният изкоп означава по-малко материал за изваждане и връщане.

При сравнение трябва да се оценява целият процес, а не само цената на машинния час. Работници, почва, засипване и възстановяване на повърхността също влияят върху крайната стойност.

Обобщение

Как да изкопаете канал за електрически кабел? При къси и леснодостъпни участъци могат да са достатъчни ръчни инструменти. При дълги трасета верижният траншеекопач обикновено е много по-производителен.

Дълбочината, ширината и подготовката трябва да произтичат от проекта, почвените условия и приложимите технически изисквания. Параметрите на машината не заместват тези изисквания.

Най-важни са правилното определяне на трасето и проверката на съществуващите подземни инсталации. Правилният метод намалява времето, количеството изкопана почва и последващите възстановителни работи.
