Производството на детайли с CNC машини обединява проектиране, програмиране, струговане, фрезоване и контрол на качеството. Научете как техническият чертеж се превръща в готов метален компонент, какви детайли могат да се обработват и как да изберете подходяща машина за прототипи, единично и серийно производство.
Съвременното производство на детайли с CNC машини обединява конструиране, технологична подготовка, програмиране, прецизна обработка и контрол на качеството. Машините с цифрово програмно управление позволяват изработването на прототипи, резервни части, малки серии и големи количества повтаряеми компоненти.
Резултатът зависи от правилното съчетание на документация, металорежеща машина, инструменти, закрепване и режими на рязане. Затова изборът на CNC машини трябва да се основава на геометрията на детайлите, изискванията към качеството и планирания обем на производство.
От проекта до готовия детайл
Процесът започва с техническата документация. Конструирането на машинни компоненти изисква определяне на формата, материала, размерните и геометричните допуски, грапавостта на повърхностите и работните условия. Още на този етап трябва да се прецени дали детайлът може да бъде произведен с наличната технология.
Важно е да се определят повърхностите с най-високи изисквания за точност, измервателните бази и начинът на закрепване на заготовката. Конструкторът и технологът трябва да осигурят достъп за инструментите, подходящ ход на осите и възможност за необходимите допълнителни установки.
Въз основа на CAD модел или технически чертеж се изготвя технологичен план. Той обхваща избора на заготовка, последователността на грубата и довършителната обработка, инструментите, режимите на рязане и измерванията. CAM софтуерът създава траектории на инструмента, а постпроцесорът генерира програма за конкретното CNC управление.
Преди започване на работа трябва да се проверят програмата, позициите на инструментите, координатните системи и възможните сблъсъци. Симулацията намалява риска, но не замества контролираното първо изпълнение на програмата върху машината.
Как протича CNC обработката?
Обработката чрез отнемане на материал включва струговане, фрезоване, пробиване, нарязване на резби, райбероване и разстъргване. Материалът се отнема контролирано от заготовката до получаване на зададената геометрия и качество на повърхността.
Преди стартиране операторът закрепва заготовката, задава нулевата точка на детайла и въвежда корекциите на инструментите. Стабилното закрепване влияе върху точността, вибрациите и безопасността. Понякога се изисква специализирано приспособление.
CNC управлението изпълнява програмираните движения на осите. Скоростта на рязане, подаването, дълбочината и ширината на обработката трябва да отговарят на материала, геометрията на режещия ръб и коравината на системата машина–приспособление–детайл–инструмент.
Неподходящите режими могат да причинят вибрации, прегряване на инструмента, влошена повърхност и затруднено отвеждане на стружките. След обработката може да се наложи премахване на заусенъци, почистване или допълнителна довършителна операция. Накрая детайлът се измерва.
Какви детайли се произвеждат с CNC машини?
CNC технологиите се използват в машиностроенето, автоматизацията, автомобилната промишленост и производството на техническо оборудване. Типичните компоненти включват:
- валове и оси,
- втулки и пръстени,
- фланци,
- корпуси и кожуси,
- държачи и закрепващи елементи,
- елементи на предавки,
- детайли с отвори и резби,
- конструктивни елементи със сложна геометрия,
- прототипи и резервни части за машини.
CNC машините позволяват и възстановяване на резервни части, които вече не се предлагат. Необходимо е измерване на съществуващия компонент и определяне на материала, допуските и натоварванията. Самото копиране на формата невинаги е достатъчно, особено за натоварени елементи.
В производството с високи изисквания са важни проследимостта на материала, документацията и контролът на качеството. Технологията зависи и от формата: ротационните детайли се обработват предимно на стругове, а джобове, равнини и сложни контури — на фрези или обработващи центрове.
Избор на машина според производството
Машината трябва да съответства на геометрията, размерите и масата на заготовката, материала, точността и броя операции. Не всяка CNC машина е подходяща за всяка задача.

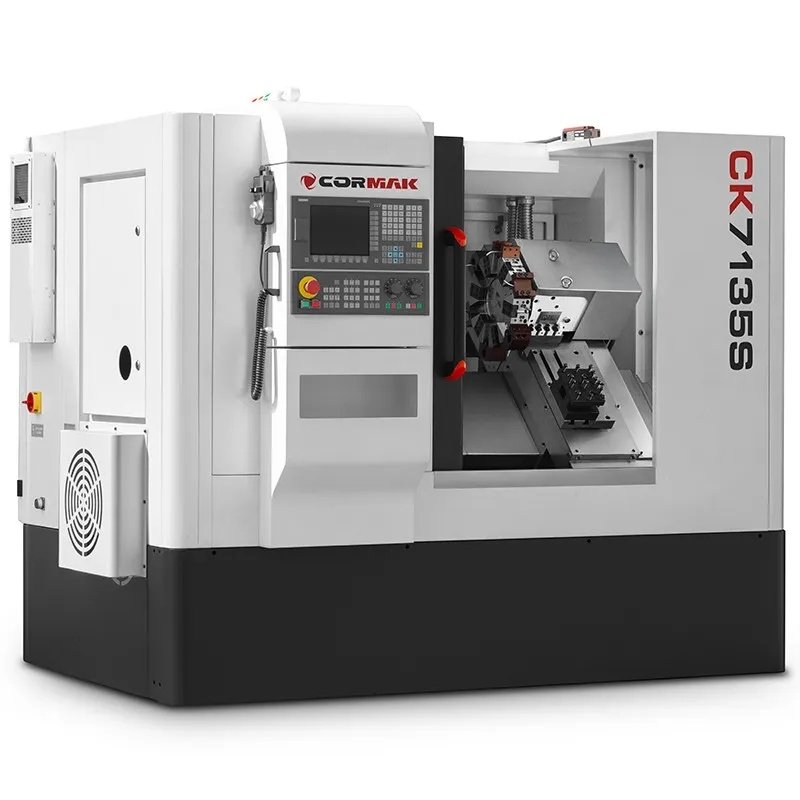

За ротационни детайли се използват основно CNC стругове. Те обработват вътрешни и външни повърхности, канали, конуси и резби. Подходящо оборудвани модели могат да работят и със задвижвани инструменти.
CNC фрезите се използват за равнини, джобове, канали, отвори и сложни контури. Възможностите им зависят от броя оси, работните ходове, размерите на масата, параметрите на шпиндела и коравината.
Когато са необходими много операции при едно закрепване, подходящ избор са CNC обработващите центрове. Автоматичният магазин за инструменти позволява фрезоване, пробиване и нарязване на резби без чести ръчни смени.
При сравняване на машините проверете:
- размерите и масата на детайлите,
- вида на материала,
- необходимата точност и допуски,
- броя оси и работните ходове,
- параметрите на шпиндела,
- планирания производствен обем,
- броя технологични операции,
- наличието на инструменти и държачи,
- начина на закрепване на детайла,
- възможностите за бъдеща автоматизация.
Важно е да се оценят също сервизът, резервните части, софтуерът и опитът на операторите. За цялостно оборудване на цеха разгледайте и други машини за обработка на метал, които могат да подпомагат подготовката на заготовките и довършителните операции.
Програмиране и контрол на качеството
Дори прецизната машина не гарантира правилен резултат без подходяща технология. Важни са инструментите, закрепването, базите, корекциите и наблюдението на процеса. Преди серийно производство програмата трябва да се провери и да се изпълни контролирана първа обработка.
По време на пробния цикъл операторът наблюдава движенията, след което измерва първия детайл. Според изискваната точност се използват шублери, микрометри, вътромери, индикатори, височиномери и координатни измервателни машини.
Резултатите се сравняват с чертежа. При серийното производство измерванията се повтарят през определени интервали, защото износване на инструментите, грешни корекции и температурни изменения могат да доведат до отклонения. Документирането улеснява откриването и отстраняването на проблеми.
CNC в единичното и серийното производство
CNC обработката е подходяща за прототипи, единични детайли, малки серии и повтаряемо производство. При единичната изработка основно предимство е гъвкавостта: програмата, инструментите и закрепването могат да се адаптират за друг детайл. Разходите за технологична подготовка обаче се разпределят върху малък брой изделия.
При серийното производство приоритет са продължителността на цикъла, стабилността на процеса, животът на инструментите и намаляването на престоя. Автоматичните магазини, измервателните сонди, подаващите механизми и системите за извеждане на детайлите могат да повишат ефективността, когато са съобразени с машината и производството.
Най-добрият резултат идва от съчетанието на подходяща машина, програма, инструменти, приспособления и организация. Икономическата целесъобразност трябва да се оценява за целия процес, а не само според каталожните параметри.
Заключение
Производството на CNC детайли започва с документация и технологично планиране и завършва с обработка, довършване и проверка. Всеки етап влияе върху точността, повторяемостта и разходите.
CNC струговете са подходящи предимно за ротационни части, фрезите — за равнини и неротационни форми, а обработващите центрове съчетават много операции при едно закрепване. Изборът трябва да отразява реалните изисквания и производствения обем.
Добре планираният CNC процес позволява ефективно производство както на прототипи, така и на серии. Ключово е контролирането на целия път от проекта до проверения готов детайл.
