Оси на CNC-пресата за огъване – как работят и за какво отговарят?
Оси на CNC абкантпреса – как работят и за какво отговарят?
Съвременните CNC абканти са машини, които съчетават огромна сила с прецизност на управлението. Ключова роля в тяхното действие играят осите – отговарящи за движенията на гредата, отбойниците и компенсирането на деформациите. Разбирането на техните функции позволява да се използва пълноценно технологичният потенциал на машините CORMAK и да се постигнат идеални ъгли на огъване и повторяемост на процеса.
Основни оси – контрол на движението на гредата и листа

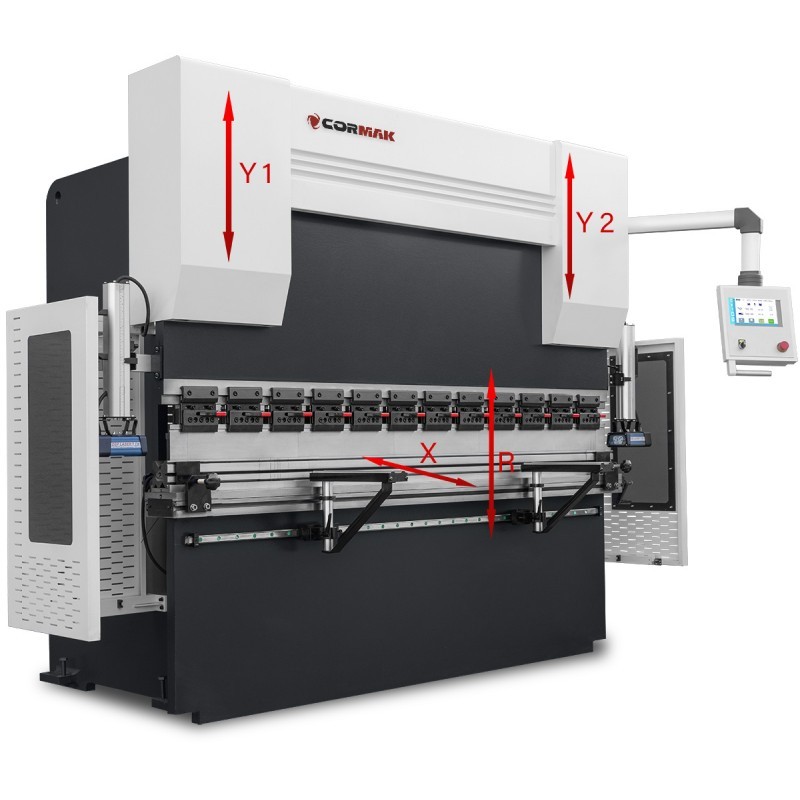

Оси Y1/Y2 – вертикално движение на цилиндрите
Всяка съвременна CNC преса за огъване е оборудвана с две независими оси Y1 и Y2, които управляват движението на цилиндрите от двете страни на гредата. Благодарение на това се запазва идеалната успоредност спрямо масата дори при големи натоварвания или огъване на дълги панели.
- Прецизното управление на движението нагоре и надолу осигурява повторяеми ъгли на огъване.
- Линейните енкодери в затворена верига за обратна връзка гарантират точност на позиционирането.
- Синхронизацията на осите Y1 и Y2 в реално време осигурява най-високо ниво на качество – идеално за автомобилната, авиационната или архитектурната индустрия.
Ос X – прецизно позициониране на задния ограничител
Ос X отговаря за придвижването на буфера напред и назад, определяйки дължината на фланца на огъвания елемент. В усъвършенстваните версии се среща управление X1/X2 – независимо позициониране на всеки пръст на буфера.
- Прецизните сервомеханизми позволяват настройки с точност до 0,02 мм.
- Автоматичното позициониране елиминира необходимостта от ръчни настройки.
- Спестяване на време и повишена повторяемост на процеса.
Оси на задния буфер – пълен контрол и гъвкавост
Ос R – регулиране на височината на пръстите
Ос R управлява вертикалното положение на пръстите на буфера. Позволява огъване на стъпаловидни, изместени или с различна дебелина на материала елементи. В конфигурация R1/R2 всеки пръст може да се движи независимо.
Ос Z – странично движение на пръстите
Ос Z отговаря за преместването на пръстите наляво и надясно. В версията с оси Z1/Z2 всеки пръст може да променя позицията си индивидуално, което позволява адаптиране към нередовни форми и много инструменти.
Разширени оси – прецизност и компенсация на деформации
Ос V – компенсация на изпъкналостта
При огъване на дълги или дебели листове, лежанката на машината може да се огъне под натиска. Ос V автоматично компенсира това деформиране, като регулира силата и геометрията на гредата. Резултатът? Идентични ъгли по цялата дължина на елемента.
- Системите с V-оси използват микрокорекции, осигурявайки равномерност на огъването.
- Стандартно се предлагат в CNC пресите CORMAK от среден и висок клас.
- Идеални за производители на елементи с дължина над 3 м или от високоякостна стомана.
Ос Delta X – независим контрол на всеки пръст
Опционалната ос Delta X позволява независимо движение на пръстите по оста X. Това решение е особено полезно при огъване на нередовни, асиметрични елементи. Позволява да се съкрати времето за конфигуриране и увеличава гъвкавостта на процеса.
Автоматизация и спомагателни оси
Повдигачи на листове (sheet followers)
Рамената, поддържащи листа, се синхронизират с движението на огъване, елиминирайки деформациите и повишавайки безопасността на работа на оператора. Използват се особено при тежки или широки елементи.
Роботи и автоматични манипулатори
Модерните линии за огъване CORMAK могат да бъдат оборудвани с роботи за товарене и разтоварване. Интегрирани с CNC, те работят в пълна синхронизация с осите на огъване, осигурявайки непрекъснатост и бързина на производството 24/7.
Синхронизация и оптимизация на осите
Системата за управление CNC координира всички оси в реално време. Благодарение на обратната връзка от сензори и енкодери, всяка промяна в позицията или ъгъла се коригира незабавно. Потребителят получава пълен контрол и гаранция за повторяемост на всяка част.
Популярни продукти
1. Хидравлична преса за огъване CORMAK CNC SERVO EURO PB 40x1600
2. Хидравлична абкант преса CORMAK CNC SERVO EURO PB 80x2000
3. Хидравлична абкант преса CORMAK CNC SERVO EURO PB 100x2500
Обобщение
В CNC абкантпресата осите Y1/Y2 отговарят за движението на гредата, осите X и R – за позиционирането и височината, ос Z – за страничното позициониране, а ос V – за компенсацията на деформациите. Опционалната ос Delta X и интеграцията на роботи автоматизират процесите на огъване, гарантирайки най-висока прецизност и производителност. Пресите за огъване CORMAK съчетават тези технологии в една система – създавайки цялостно решение за съвременното индустриално производство.
