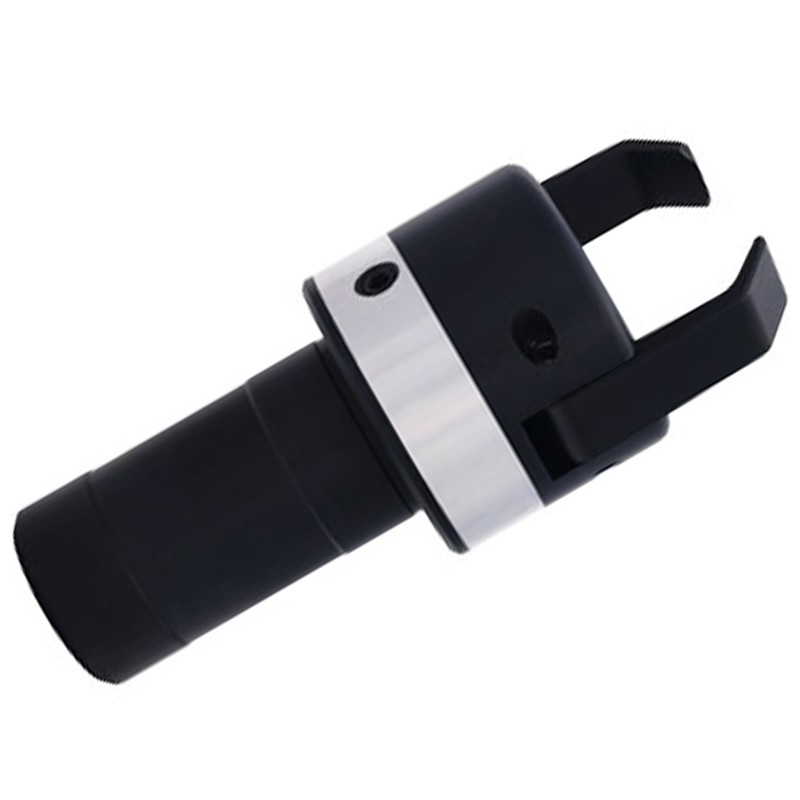

Захват за подаване на пръти GC-50-5/42 - W20

Механичен подавач за пръти, захват за използване в стругове с цифрово управление (CNC). Той е разработен въз основа на нашия собствен опит и изцяло произведен в нашата фирма от полски материали, което гарантира безпроблемна работа в продължение на много години. Първоначално е проектиран и произведен за собствени нужди с цел автоматизиране на дейностите и съкращаване на времето за производство на детайли, а днес нашето решение се използва от много партньорски фирми.

Предимства на захвата за пръти GC-50-5/42

• всички елементи се произвеждат в нашата фирма с помощта на модерни машини и технологии, от ПОЛСКИ служители под строг контрол на качеството,
• захватните щипки се подлагат на професионална термична обработка, благодарение на което се удължава тяхната експлоатационна годност!
• захватът повишава ефективността на струга и значително съкращава времето за изваждане и позициониране на материала в подходяща позиция!
• Той е напълно автономен, не изисква допълнителни аксесоари като вода, охлаждаща течност, въздух и др.
• регулиращият винт позволява незабавна настройка за необходимия диаметър за няколко секунди.

Нашият захват е идеалното решение за всички предприятия, работещи с CNC стругове, които не са оборудвани с автоматичен подавач на пръти, например поради високата цена на закупуване или големите размери.

Диапазон на изтегляните пръти: 5-42 мм.

Експлоатационен живот на челюстите на захватката GC-50-5/42

От 50 000 до 500 000 броя, в зависимост от вида на обработвания материал и повърхността на пръта (валцувани, изтеглени). По всяко време има възможност за закупуване на допълнителни щипки в случай на износване или сблъсък.

Каква е повторяемостта на изваждането на пръта от захватката?

Под 0,1 mm.

Как правилно да се програмира стругът за работа с захватката?

1. Извикване на револверната глава, на която е монтиран захватът.

2. Позициониране по ос Z ..........

3. Придвижване по ос X към материала с цел захващане на пръта.

4. Отпускане на челюстите на струговия патронник.

5. Пауза за отваряне на челюстите (от 0,1 с до 1 с).

6. Изтегляне на пръта по ос Z съгласно указанията на програмата.

7. Затягане на челюстите на струговия патрон.

8. Пауза за затваряне на челюстите (от 0,1 с до 1 с).

9. Излизане от материала по ос X.

10. Връщане в нулева точка и продължаване на производството.

Примерна програма

N01 T0404 M5 (ПОДАВАТЕЛ)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (отваряне на челюстите)

N05 G04 F0.5 (времева пауза за отваряне на челюстите)

N06 G0 Z0

N07 M83 (затваряне на челюстите)

N08 G04 F0.5 (времева пауза за затваряне на челюстите)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

Как правилно да настроите разстоянието между щипките на захвата?

Разстоянието се регулира с помощта на шестограмен ключ, като се завърта винтът наляво или надясно, след предварително отключване на контравинта. Разстоянието трябва да бъде с 0,5-1 mm по-малко от диаметъра на пръта (в зависимост от вида и теглото на материала). Използването на еластичен материал за производството на щипките позволява силно притискане на материала.
