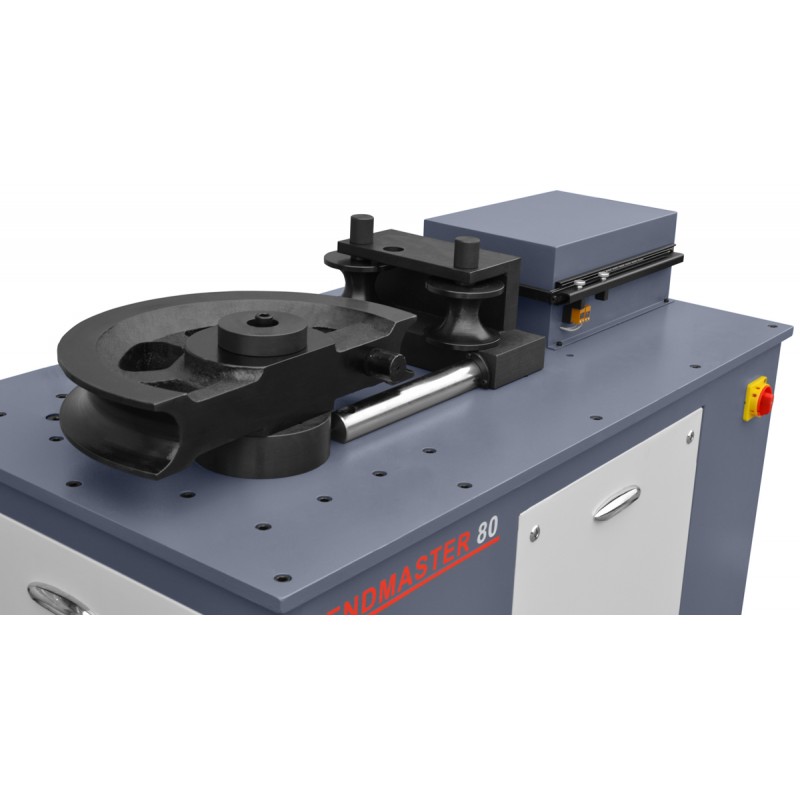

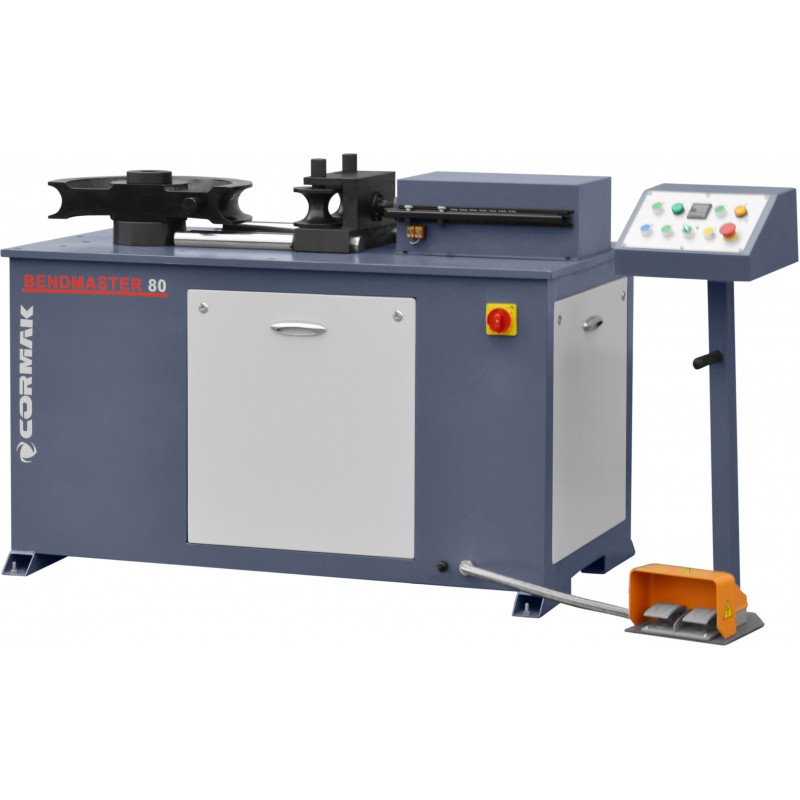

Машина за огъване на тръби и профили без шпилка BENDMASTER 80

Безшпинделната машина за огъване на тръби и профили BENDMASTER 80 е технологично усъвършенствано устройство, предназначено за огъване на дебели стоманени тръби и профили в автоматичен или ръчен режим. Благодарение на мощността на задвижването, хидравличното притискане и вградения индикатор за ъгъла на огъване, машината осигурява максимална повторяемост, прецизност и безопасност на обработката – без необходимост от използване на дорник и без запълване на тръбите с пясък. Идеална за приложения в серийното производство и тежка промишленост, където се изисква максимална надеждност и качество на огъването.

Основни предимства на машината

• Машина за огъване без дорни – липсата на необходимост от използване на дорни елиминира риска от повреждане на материала и ускорява подготовката за производство
• Главният двигател с мощност 5,5 kW осигурява достатъчен въртящ момент за огъване на тръби с голям диаметър

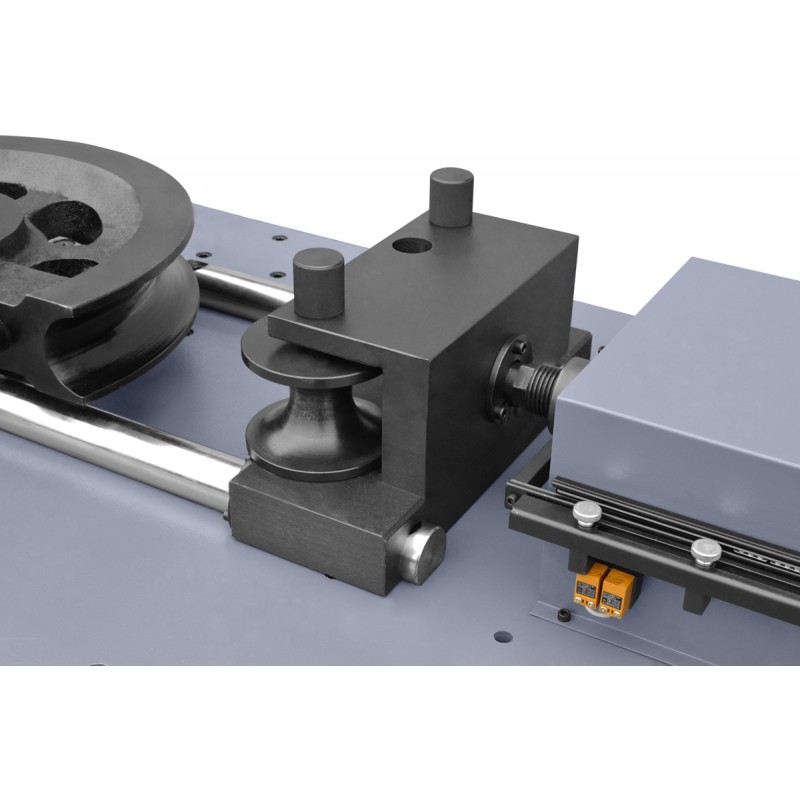

• Хидравлично притискане на подложката – автоматично се настройва според диаметъра на тръбата, гарантира прецизна опора по време на огъването
• Автоматичен и ръчен режим – гъвкаво приспособяване към вида на производството
• Цифрово отчитане на ъгъла на огъване – текущ контрол на параметрите на огъване на контролния панел
• Матрици за тръби 60,3 мм и 76,1 мм – готовност за огъване на най-търсените диаметри с големи радиуси
• Максимален ъгъл на огъване 180° – възможност за изработване на пълни дъги и затворени елементи

Конструкция и технология

Моделът BENDMASTER 80 е оборудван с две независими задвижващи системи: главен двигател 5,5 kW, задвижващ предавката с матрицата, и двигател 1,1 kW с хидравлична помпа за автоматично притискане на подложката. Регулируемият крайни прекъсвач позволява настройване на силата и обхвата на притискане в зависимост от диаметъра на огъваната тръба. Цифровият дисплей показва зададения и текущия ъгъл на огъване, осигурявайки пълен контрол над процеса. Конструкцията на машината се основава на масивен стоманен корпус с тегло 1500 кг, което гарантира стабилност и устойчивост на вибрации по време на работа.

Прецизност и производителност

Машината за огъване на тръби и профили BENDMASTER 80 позволява прецизно огъване на стоманени тръби без необходимост от нарязване на краищата им или използване на пълнители. Скоростта на въртене на матрицата от 2 об./мин е оптимизирана с оглед на точността и контрола върху процеса. Възможността за работа в автоматичен режим позволява серийно огъване на повтарящи се детайли с минимално участие на оператора. В ръчен режим машината се справя отлично при единично производство и при обработка на сложни елементи с индивидуални параметри.

Приложение

Машината е проектирана с оглед на интензивна експлоатация в промишлени условия. BENDMASTER 80 се справя отлично при:

• производството на елементи за промишлени и отоплителни инсталации,
• огъване на стоманени тръби в строителния сектор,
• формоването на елементи за огради, портали и парапети с големи диаметри,
• серийното производство на тръби и профили с големи сечения в металообработвателни и префабрикационни цехове.

Стандартно оборудване

• Цифрово отчитане на ъгъла на огъване
• Хидравлично притискане на матрицата с крайно регулиране

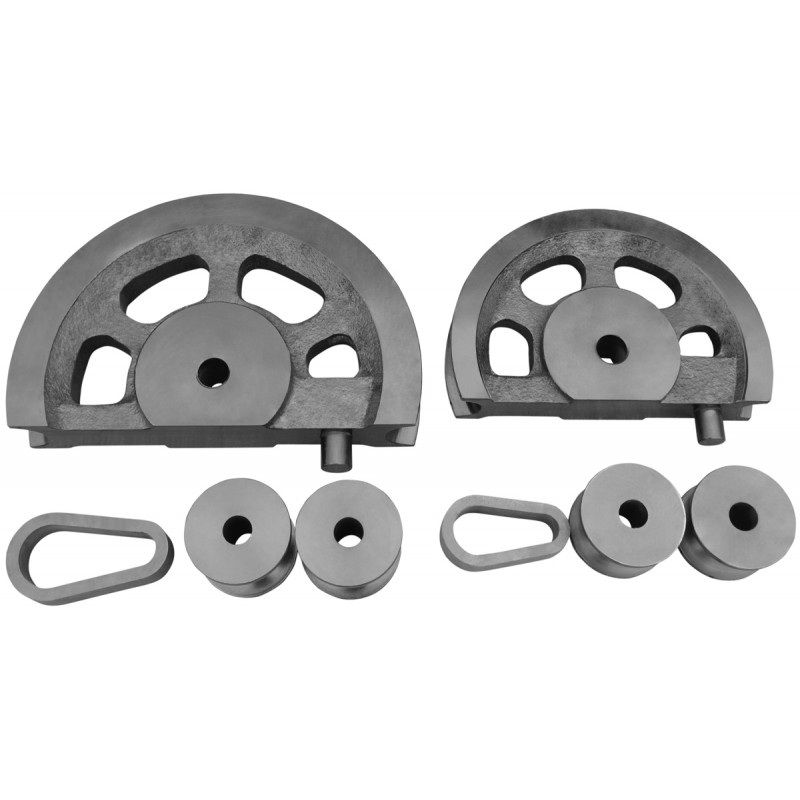

• Матрици за тръби:
  • Ø 60,3 mm – R=420 mm (3,5D)
  • Ø 76,1 mm – R=530 mm (3,5D)

Технически данни

Повишете производителността и точността при огъването на стоманени тръби – изберете безшпинделната машина за огъване на тръби и профили BENDMASTER 80. Свържете се с нашия технически отдел и изберете конфигурация, подходяща за спецификата на Вашето производство.
