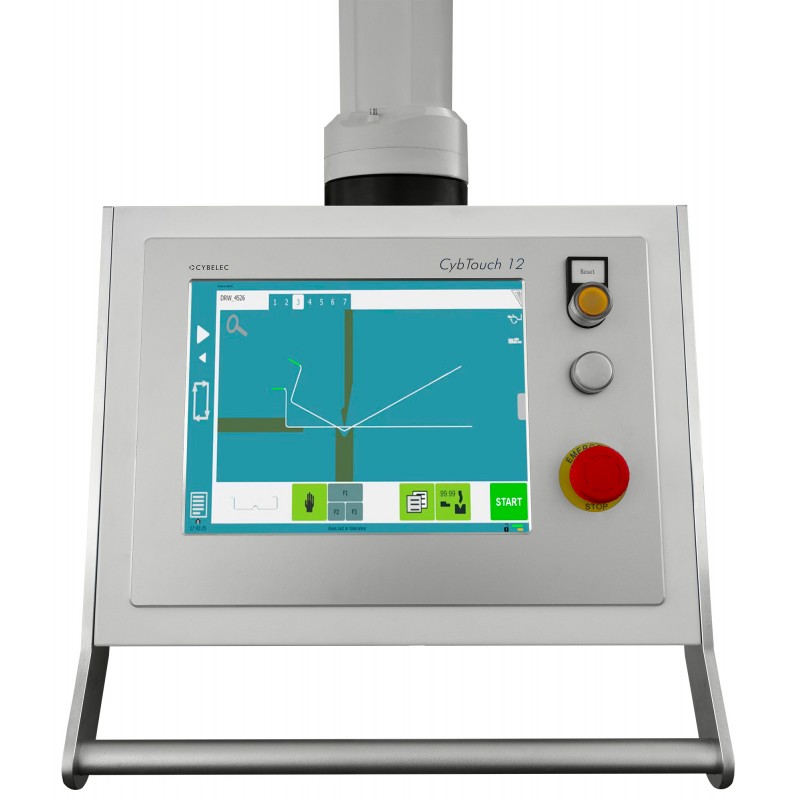

CNC абкантпресата от серията ULTIMATE е модерна машина за огъване на ламарина под произволен ъгъл. Конструкцията с повишена производителност позволява да се запази прецизното огъване при продължителна работа. В стандартното си изпълнение пресата разполага с четири оси: X, Y1, Y2, R, както и автоматична стрела за огъване. CNC управление Cybelec 12PS, натиск от 60 до 400 тона и дължина на огъване от 1300 до 6100 мм.
Кантовите преси Ultimate са усъвършенстван инструмент, използван в промишлеността за обработка на ръбове и огъване на материали. Това е универсално устройство, което позволява прецизно и ефективно довършване на ръбовете на различни видове материали, като стомана, алуминий и пластмаси.
Кантово-огъващите машини Ultimate са проектирани с оглед на производителността и надеждността. Те са оборудвани със солидна конструкция, която осигурява стабилност по време на работа. Машините разполагат също така с усъвършенствани системи за управление, които позволяват програмиране на различни работни параметри, като скорост на кантоване, ъгъл на огъване и сила на натиск.
Едно от основните предимства на абкантпресите Ultimate е лекотата на работа с тях. Интуитивният потребителски интерфейс позволява на оператора лесно програмиране и контрол на процеса на обработка. Освен това, пресите са оборудвани с усъвършенствани системи за безопасност, които осигуряват безопасна експлоатация. Благодарение на високата си производителност, абкантпресите EASY са идеалното решение за производители, които се нуждаят от бърза и прецизна обработка на ръбове. Те могат да се използват в различни отрасли, като металообработващата промишленост, дървообработването, производството на мебели и пластмасовата промишленост.
| Макс. дебелина на огъваната ламарина (S235) | до 6,0 мм |
| Номинално налягане | 1250 kN |
| Максимална дължина на огъваната ламарина | 3100 mm |
| Дълбочина на прореза в гредите (гърло) | 400 mm |
| Максимален ход на подвижната греда | 150 мм |
| Максимална височина на отваряне | 390 мм |
| Разстояние между гредите | 2700 мм |
| Отстъп на задния брони | 650 мм |
| Мощност на SERWO двигателя | 7,5 kW |
| Дължина | 3870 мм |
| Ширина | 1550 мм |
| Височина | 2600 мм |
| Тегло | 7500 кг |
%20opcja%202.png" width="508" height="232" style="float: right;" alt="ХИДРАВЛИЧНА ПРЕСА ЗА КРАЙЩА ULTIMATE 130x3100 Cybelec 4+1 ОС СЕРВО" />Осигурява запазване на един и същ ъгъл на огъване по цялата дължина на огъването

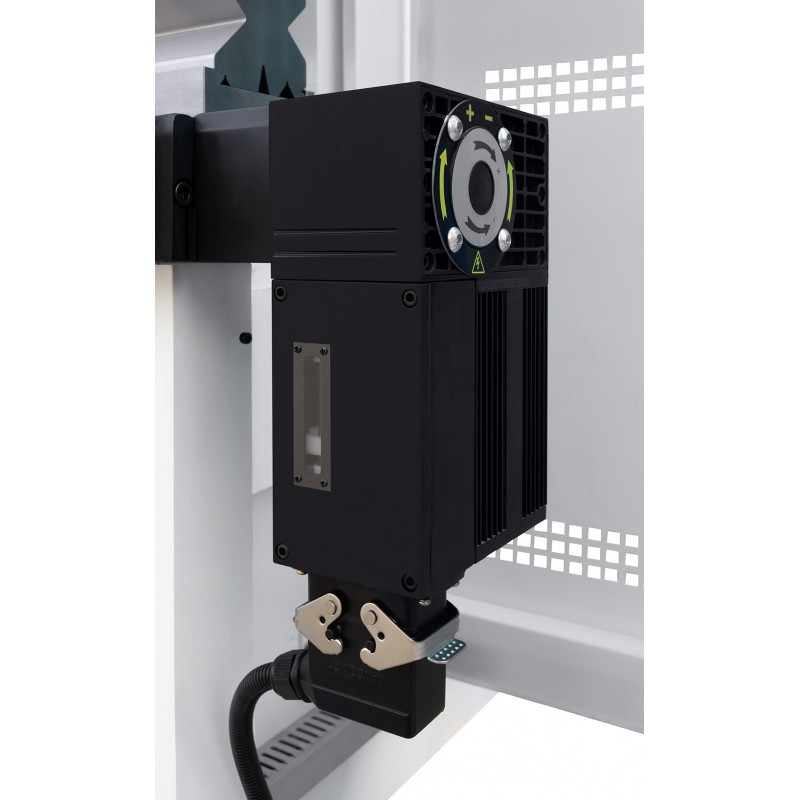

Системата за охлаждане на маслото гарантира стабилност на работните параметри на машината дори след продължителна, непрекъсната експлоатация.
%C4% 99dziowe.png" alt="ХИДРАВЛИЧНА ПРЕСА ЗА ОГЪВАНЕ НА КРАЙЩА ULTIMATE 130x3100 Cybelec 4+1 ОС SERVO" width="523" height="72" style="display: block; margin-left: auto; margin-right: auto;" />

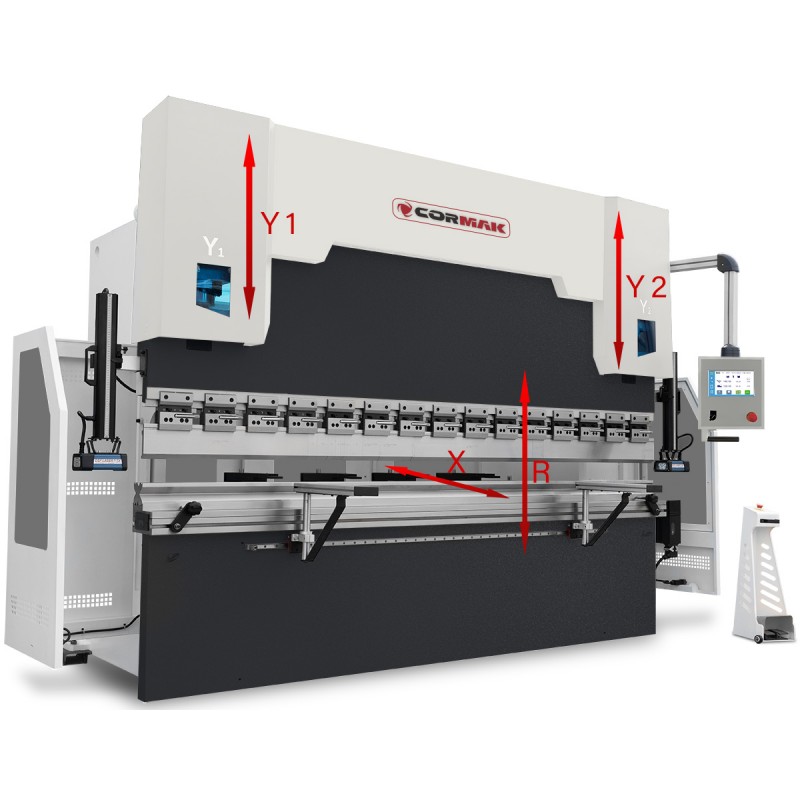

Оси Y1, Y2 – това са осите, отговарящи за работата на огъващата греда. Y1 е лявата страна, а Y2 – дясната страна. Целият процес на огъване се управлява от CNC система чрез хидравлична система, интегрирана с измервателна система, която се състои от измервателни линейки, разположени от лявата и дясната страна на машината. CNC-управляваните абкантпреси са синхронни машини, т.е. такива, които имат независимо управление на левия и десния цилиндър, което ни позволява свободно да коригираме успоредността и ъгъла на огъване независимо от двете страни Y1 и Y2.

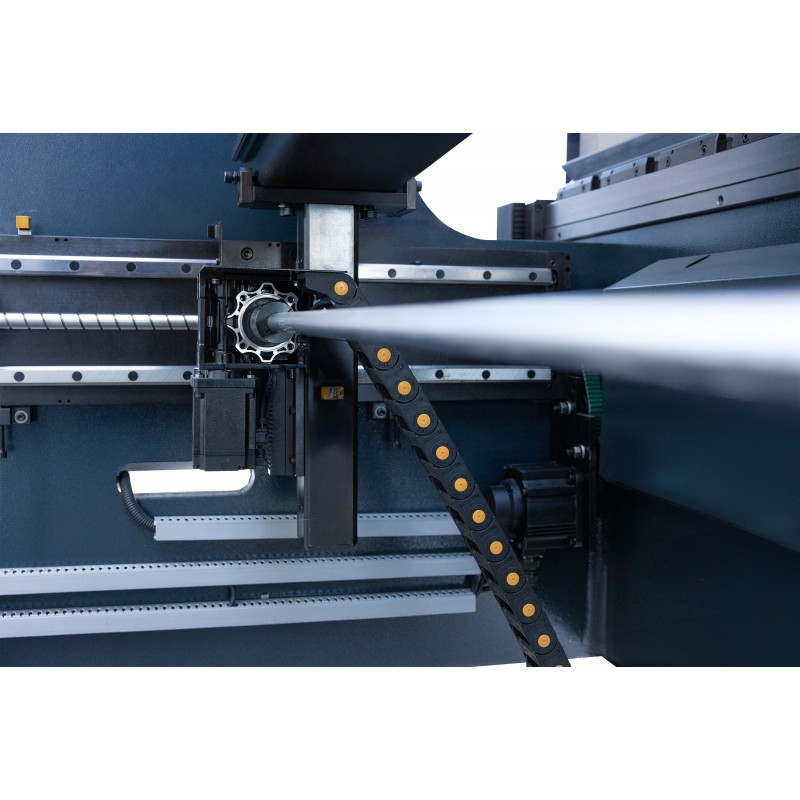

X - това е ос, отговаряща за движението на буфера в равнината напред-назад. Тя отговаря за поддържането на размера на огъваните страни на детайла. Задвижва се с помощта на стъпков мотор или серво задвижване, а изпълнителният механизъм, пренасящ задвижването, са винтове с топчета. За определянето на позицията и точността на буфера отговаря енкодерът. CNC системите за управление могат автоматично да изчисляват позицията по ос X, за да се получи подходящ размер на огъването, като се вземат предвид дебелината, вида на материала, използваните инструменти, ъгълът на огъване и дали размерът на чертежа е външен или вътрешен.
R - това също е ос на буфера на машината, отговаряща за движението в равнината нагоре-надолу. Най-често се задвижва с помощта на предавка, управлявана от серво задвижване. За позицията и точността отговаря и енкодерът. Нулевата точка за ос R е височината на текущо монтираната матрица на масата на пресата. В съвременните CNC управления пръстите на буфера имат няколко равнини на отнасяне или опора на ламарината; след избор на позицията на буфера в управлението машината автоматично коригира височината R и позицията X на буфера.

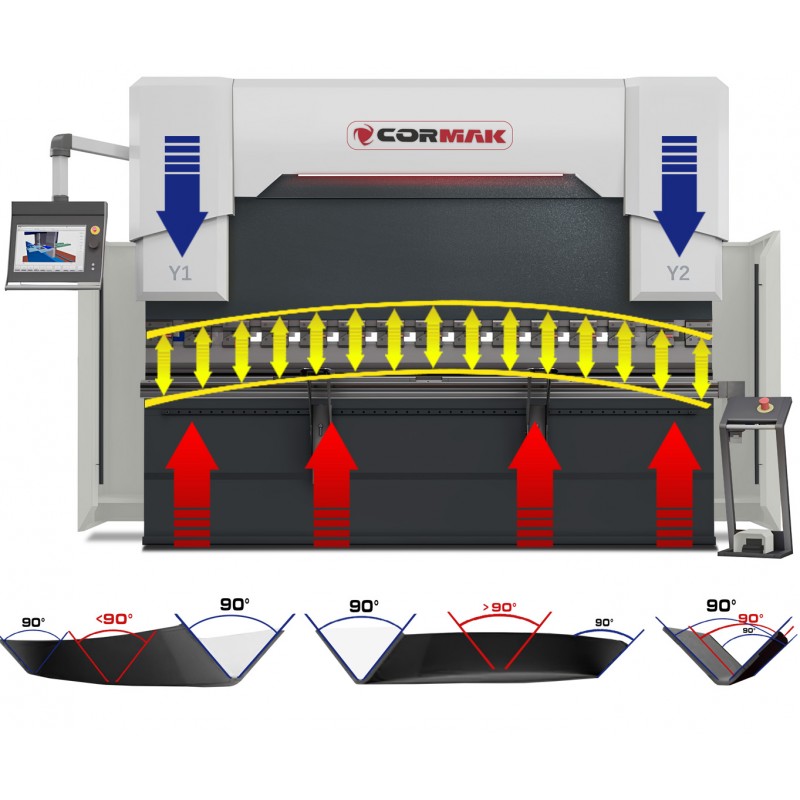

Корпусът на абкантпресата е съставен от странични стени и маса. Натискът върху масата се упражнява от огъващата греда, която се движи в водачите на корпуса. Както масата, така и гредата са подкрепени в две точки. При въздействието на много големи сили върху огъваната ламарина се получава провисване на масата. Това води до проблем с постигането на зададения ъгъл в средата на масата. За да се получи един и същ ъгъл по цялата дължина на огъваната ламарина, е необходимо машината да бъде оборудвана със система за компенсация на масата. Най-често използваната система обаче е механичната. Това е така наречената система с противоположни вълни. Масата на пресата е фрезована отдолу така, че в нея да се побират две летви с противоположни вълни. Долната лайсна е фиксирана, докато горната се движи ръчно с помощта на манивела с вградена скала или автоматично чрез предавка, задвижвана от сервопривод. Тази система идеално компенсира деформациите на масата, които възникват при процеса на огъване на ламарината, като същевременно осигурява висока точност при поддържането на зададения ъгъл.
