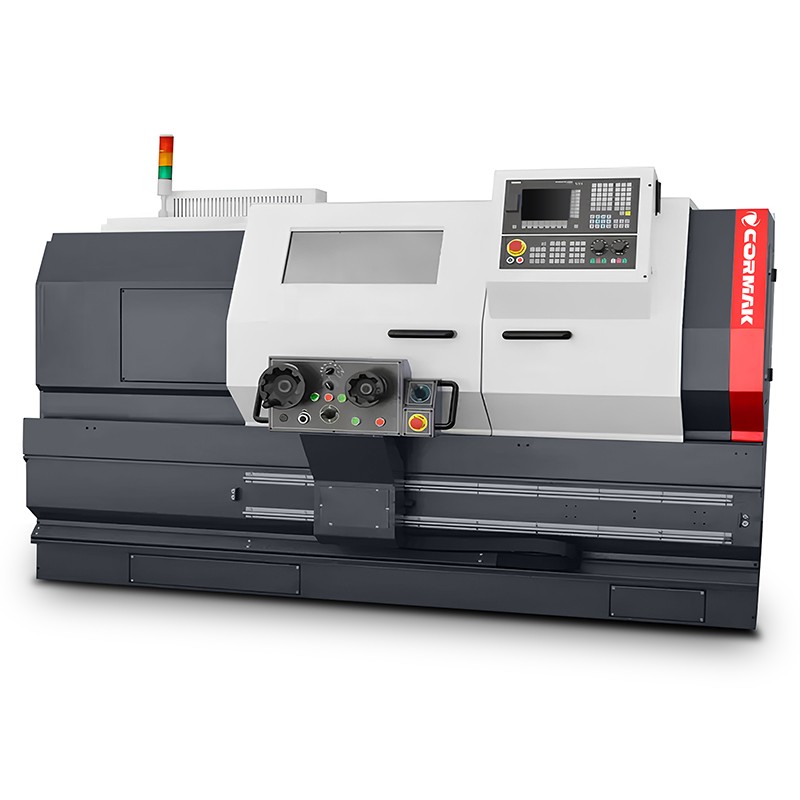

Вашият CNC 410x1000

CNC стругът 410x1000 е усъвършенстван цифров струг, проектиран за прецизна металообработка в промишлена среда. Оборудван с наклонена основа и управление SINUMERIK 808D, този CNC струг за метал осигурява висока твърдост и точност при струговане на детайли с дължина до 1000 mm. Ключово предимство е динамичният задвижващ механизъм на шпиндела и автоматизираните процеси, които повишават ефективността на производството в малки и средни предприятия.

Основни предимства на CNC струга 410x1000

Индустриалният CNC струг 410x1000 съчетава съвременни технологии с компактна и солидна конструкция, предлагайки надеждност и прецизност при металообработката. По-долу са представени ключовите предимства, произтичащи от техническите й параметри и конструкция, които подпомагат производителността, качеството и гъвкавостта на производствените процеси:

• Прецизност на управлението на осите: Ръчното преместване на осите X и Z с помощта на електронни копчета и полуавтоматичните цикли на струговане (например конусно струговане, нарязване на резба) позволяват бързо и точно настройване на машината, като минимизират грешките на оператора.
• Усъвършенствано CNC управление: Системата SINUMERIK 808D с интуитивен интерфейс и функция Teach-In ускорява програмирането на циклите на струговане, съкращавайки времето за конфигуриране с 20-30% в сравнение с традиционните стругове.
• Висока конструктивна твърдост: Наклонената лежанка с ширина 300 mm с индукционно закалени водачи осигурява стабилност при обработка на детайли с тегло до 2400 kg, като намалява вибрациите и деформациите, което е от ключово значение за прецизната обработка.
• Динамично задвижване на шпиндела: Сервомотор с мощност 5,5 kW, с диаметър на шпиндела 62 mm и скорости 35-2500 об./мин. позволява ефективна обработка на материали с различна твърдост, като стомана, алуминий или титанови сплави.
• Автоматизация на процесите: 6-позиционната револверна глава съкращава времето за смяна на инструментите, като увеличава ефективността при производството на сложни детайли с 25–35%, което е важно за средно- и малки серии.
• Ниски експлоатационни разходи: Интелигентната система за централно смазване и висококачествените винтови двойки минимизират износването на компонентите, намалявайки разходите за сервизно обслужване и удължавайки експлоатационния живот на машината.
• Безопасност и ергономичност: Системата за охлаждане, 24V халогенното осветление и декларацията за съответствие на ЕС гарантират съответствие с европейските стандарти за безопасност, подобрявайки комфорта и безопасността на работа на оператора.
• Универсалност на приложението: Предназначена за струговане на детайли с максимален диаметър 410 mm, като валове, втулки или фланци, в малки и средни предприятия, с лесна интеграция в обработващи центрове.
• Гъвкавост на конфигурацията: Възможност за разширение с опционални системи за управление (Fanuc, Siemens 828D, GSK) и аксесоари, като хидравличен патрон, подаващо устройство за пръти или транспортьор за стружки, които адаптират машината към специфичните производствени нужди.

Конструкция и технология на CNC струга 410x1000

CNC стругът с наклонено легло 410x1000 е проектиран с оглед на дълготрайност и прецизност в компактна форма. Наклоненото легло с ширина 300 mm с индукционно закалени водачи осигурява висока твърдост, позволяваща стабилна обработка на детайли с максимален диаметър на струговане 410 mm (над супорта 220 mm). Шпинделът с отвор 62 mm и накрайник A2-6, задвижван от сервомотор с мощност 5,5 kW, достига скорости в диапазона 35-2500 об./мин., което позволява гъвкава обработка на материали с различна твърдост.

Системата за подаване, базирана на винтови двойки, осигурява ускорено подаване 6/8 м/мин по осите X/Z, с максимален ход на осите X/Z от 235/920 мм. Автоматичното смазване на предавките и водачите удължава експлоатационния живот на компонентите, а 6-позиционната револверна глава обслужва инструменти с размери 20x20/25x25 mm. Конникът с пинола с диаметър 65 mm, ход 127 mm и конус MK4 осигурява стабилна опора на детайлите, а серийният 3-челюстен патрон с регулируема сила на затягане гарантира сигурно закрепване на елементите.

Прецизност и производителност на цифровия струг 410x1000

CNC стругът за метал 410x1000 постига точност на позициониране 0,024/0,032 mm по осите X/Z, което е резултат от използването на серво задвижвания и управление SINUMERIK 808D. Функциите за програмиране на цикли на струговане, като конусно струговане или нарязване на резба, позволяват бързо дефиниране на процесите, съкращавайки времето за обработка с 20-30% в сравнение с конвенционалните стругове. Системата за охлаждане осигурява термична стабилност, което се отразява на високото качество на повърхността на обработваните детайли, особено при серийно производство.

Динамичният задвижващ механизъм на шпиндела и оптимизираната система за подаване позволяват ефективна обработка на детайли с дължина до 1000 mm, като минимизират отпадъците от материала и осигуряват повторяемост в микрометрични толеранси. Машината е идеална за приложения, изискващи висока прецизност, като производство на машини, съединителни елементи или прецизни автомобилни части.

Приложение на индустриалния CNC струг 410x1000

Цифровият струг 410x1000 е предназначен за малки и средни промишлени предприятия, специализирани в металообработката, включително в машиностроителната, автомобилната и прецизната промишленост. Машината е подходяща за струговане на детайли с максимален диаметър 410 mm, като валове, втулки, фланци или прецизни детайли с тегло до 2400 kg. Компактните размери (2680 x 1600 x 2040 mm) позволяват инсталирането ѝ в цехове с ограничено пространство, а съвместимостта ѝ със системи CAD/CAM улеснява интеграцията ѝ с обработващи центрове в автоматизирани производствени линии.

Стандартно оборудване на струг CNC 410x1000

• управление SINUMERIK 808D на полски език

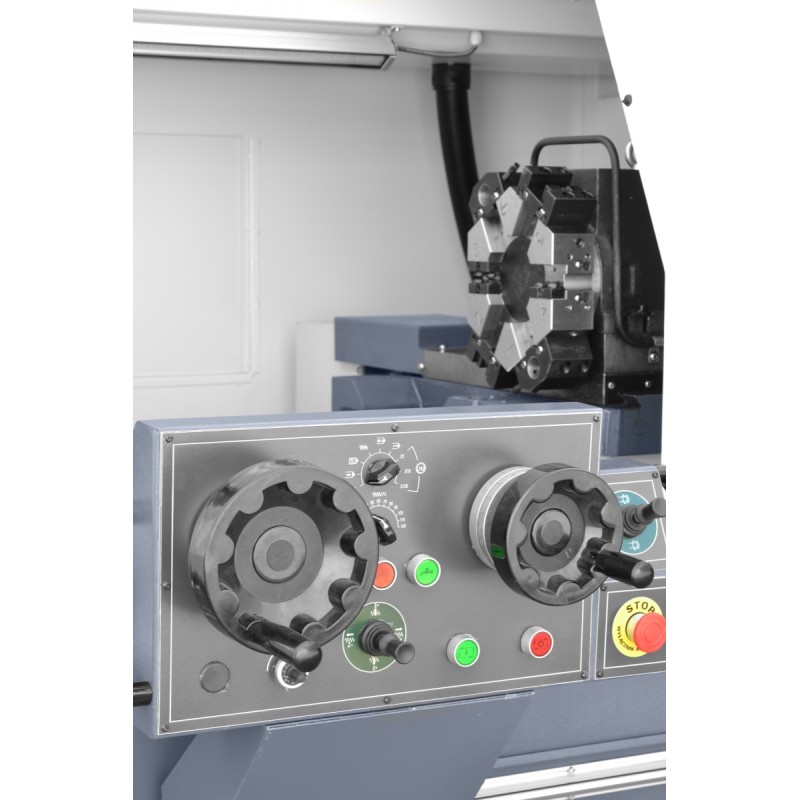

• панел за ръчно струговане
• функция Teach-In
• серво задвижвания на SIEMENS

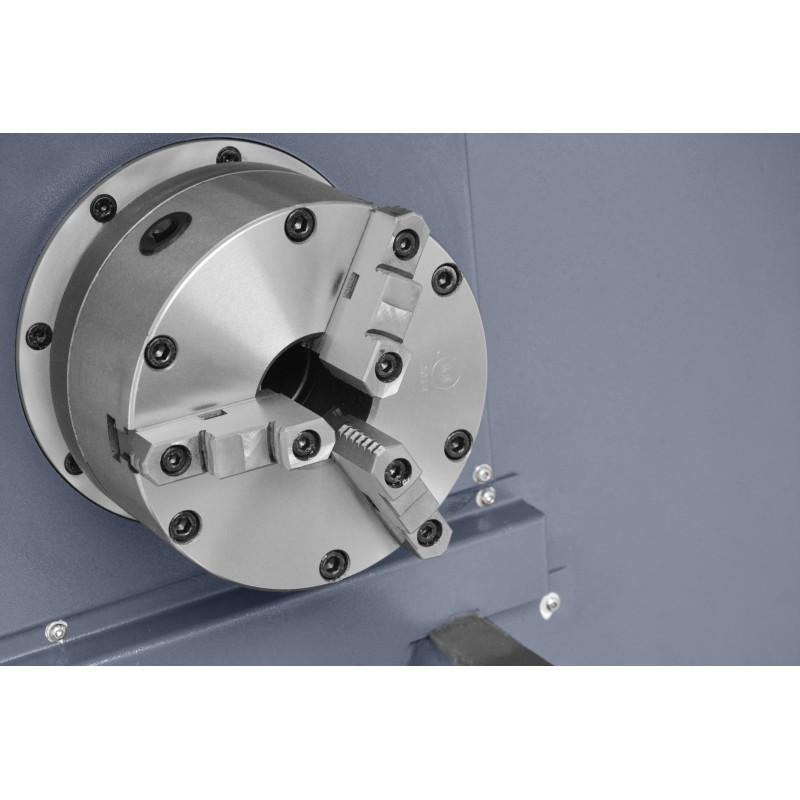

• ръчен 3-челюстен патрон

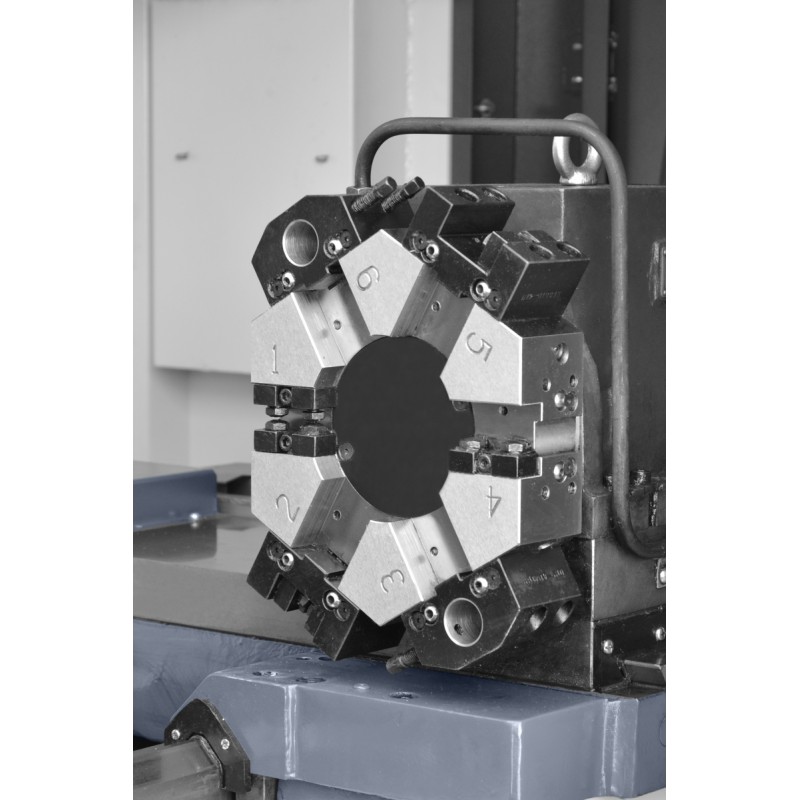

• 6-позиционна револверна глава
• комплект меки челюсти
• ръчен супорт
• система за охлаждане
• система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• ръководство за експлоатация на полски език
• Декларация за съответствие

Допълнително оборудване за CNC струг 410x1000

• управление: SINUMERIK 828D, Fanuc, GSK
• подвижна опора
• фиксирана опора
• сонда за инструменти
• транспортьор за стружки
• хидравличен патрон
• хидравличен коник
• допълнителни меки челюсти
• твърди челюсти
• втулкови захващачи
• захват за обработени детайли
• подавач на пръти
• инструментални патрони
• CAD/CAM софтуер

Технически параметри на CNC струг 410x1000

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

CNC струговете 410x10000 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

Стругът CNC 410x1000 предлага усъвършенствани системи за управление CNC, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Благодарение на над 20-годишния си опит в доставката на машини и технологични решения, CORMAK е лидер в снабдяването на индустрията.

• 16 години опит в обслужването на CNC системи Siemens.
• 15 000 м² складова площ с около 12 000 машини и съоръжения.
• Професионален сервиз и технически консултации на всеки етап от сътрудничеството.

CORMAK – полска марка, доказани решения, високо качество.

• Пълен гаранционен и следгаранционен сервиз, извършван от квалифицирани инженери.
• Машини с европейски сертификати за безопасност на труда, гарантиращи съответствие с нормите на ЕС.
• Цялостна подкрепа при избора на оптимални решения за Вашата фирма.

Повишете ефективността на производството си с CNC струг 410x1000. Свържете се с нас, за да получите подробна оферта и професионални съвети!
