CNC струг за тръби CORMAK CKT800 с проход на шпиндела 190 мм, SIEMENS SINUMERIK

Стругът за тръби CORMAK CKT800x1500 е усъвършенстван цифров струг, проектиран за прецизна обработка на тръби и метални детайли в изискващи промишлени приложения. Оборудвана с модерно CNC управление Siemens Sinumerik 808D и солидна конструкция, тя осигурява висока производителност, прецизност и гъвкавост.

Основни предимства на струга за тръби CORMAK CKT800x1500

Стругът за тръби CORMAK CKT800x1500 съчетава усъвършенствана технология със солидна конструкция, предлагайки на потребителите значителни предимства в производствените процеси. Ключовите предимства включват:

• Голямо работно пространство: Разстояние между центрите 1500 mm, максимален диаметър на струговане 800 mm и над супорта 440 mm позволяват обработката на големи тръби и метални детайли, идеални за нефтената, газовата и машиностроителната промишленост.
• Висока прецизност: Повторяемостта на осите X/Z на ниво 0,012/0,02 мм и 0,025 мм осигурява отлично качество на обработваните повърхности, дори при сложни геометрии.
• Мощен шпиндел: Проходът на шпиндела 190 mm (опционално 220 mm) и диапазонът на оборотите 22-835 об./мин с двигател с мощност 11 kW позволяват ефективна обработка на твърди материали, като стомана и титанови сплави.
• Изключителна стабилност: Машина с тегло 4500 кг и масивен корпус, която минимизира вибрациите, гарантирайки стабилност при интензивни стругови операции.
• Динамика на подаването: Скоростта на ускореното подаване по осите X/Z 4/8 м/мин и максималният ход на осите 420/1350 мм съкращават времето на производствения цикъл, като увеличават производителността.
• Гъвкавост на конфигурацията: Опции като управление Fanuc, хидравличен патрон, опори или по-голям проход на шпиндела позволяват адаптиране на машината към специфични изисквания.
• Интуитивно управление: Управлението Siemens Sinumerik 808D с прост интерфейс и съвместимост с CAD/CAM системи улеснява програмирането и работата.
• Икономичност: Размерите 4307x2040x1855 mm и ефективният 11 kW мотор минимизират енергопотреблението, намалявайки експлоатационните разходи.
• Универсалност на приложението: Възможност за обработка на тръби, валове, фланци и други детайли в един производствен цикъл, от леки метали до сплави с висока твърдост.
• Усъвършенствана система за охлаждане: Стандартната система за охлаждане осигурява ефективно отвеждане на топлината, удължавайки експлоатационния живот на инструментите и подобрявайки качеството на обработката.

CNC стругът за тръби CORMAK CKT800x1500 е идеалното решение за производствени предприятия, търсещи надеждна, прецизна и производителна машина за обработка на тръби и метални детайли.

Конструкция и технология на струга за тръби CORMAK CKT800x1500

Тръбният струг CORMAK CKT800x1500 е проектиран с оглед на дълготрайност, прецизност и лесна експлоатация. Ключовите компоненти включват:

Конструкция и лежанка

Масивният корпус на машината и широката основа осигуряват изключителна твърдост и гасене на вибрациите. Разстоянието между центрите 1500 mm и максималният диаметър на струговане 800 mm позволяват обработката на големи детайли, като тръби и валове.

Шпиндел и задвижване

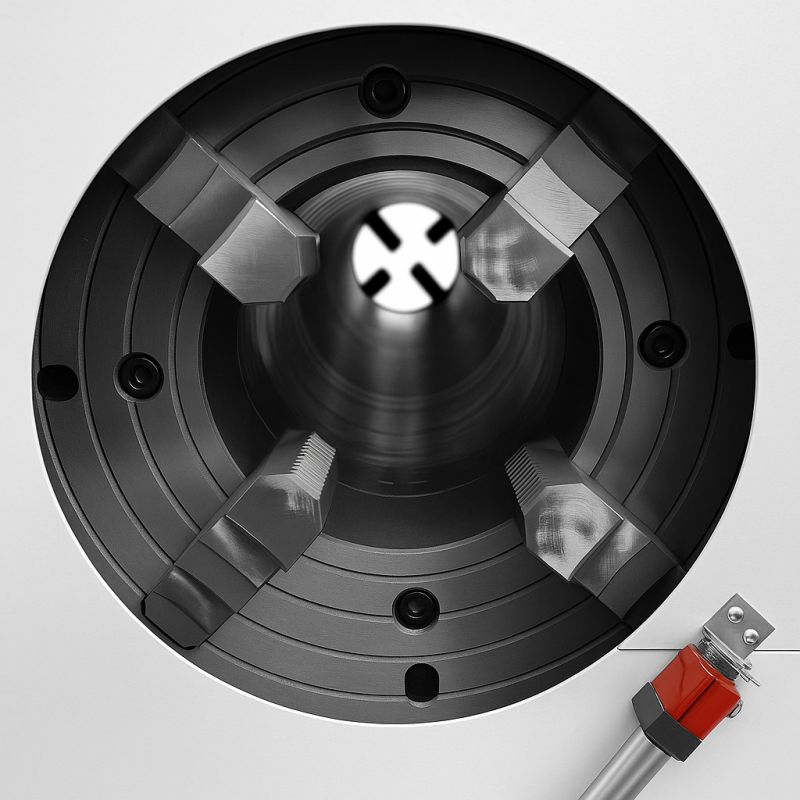

Шпиндел с проход 190 mm (опционално 220 mm) и диапазон на оборотите 22-835 об/мин, задвижван от двигател с мощност 11 kW, осигурява висока производителност при струговане. Стандартната 4-челюстна патронна втулка 520 mm (опционално 3-челюстна 400 mm) гарантира сигурно закрепване на детайлите.

Водачи и задвижвания

Линейните водачи и прецизните серво задвижвания осигуряват плавно движение по осите X/Z (ход 420/1350 мм) със скорост на ускорено подаване 4/8 м/мин, като минимизират грешките при позициониране и осигуряват висока динамика на работа.

Система за управление

Стандартното управление Siemens Sinumerik 808D (опционално Siemens 828D или Fanuc Oi-TF) позволява прецизно програмиране и оптимизация на процесите на обработка. Компактният панел за управление със степен на защита IP65 осигурява надеждност в тежки цехови условия, а интерфейсът RS-232 улеснява интеграцията със системи CAD/CAM.

Прецизност и производителност

CNC стругът за метал CORMAK CKT800x1500 предлага висока прецизност благодарение на усъвършенстваното CNC управление и солидната конструкция. Повторяемостта на осите X/Z на ниво 0,012/0,02 мм и 0,025 мм, в комбинация със скорост на подаване 4/8 м/мин, позволява оптимизиране на траекториите на инструмента, съкращавайки времето на цикъла и увеличавайки производителността. Мощният 11 kW двигател прави машината идеална за обработка на тръби и детайли в серийно и единично производство.

Приложение на струга за тръби CORMAK CKT800x1500

Индустриалният струг CORMAK CKT800x1500 намира приложение в изискващи отрасли, като:

• Нефтена и газова промишленост: Обработка на тръби, фланци и съединителни елементи с големи диаметри.
• Машиностроителна промишленост: Производство на валове, втулки и конструктивни елементи.
• Машиностроене: Струговане на прецизни компоненти за машини и промишлено оборудване.
• Корабостроене: Обработка на големи метални детайли, като задвижващи валове и конструктивни елементи.
• Производствени цехове: Изпълнение на единични и серийни поръчки, изискващи висока прецизност и гъвкавост.

Благодарение на големия ход на шпиндела и усъвършенстваните опции за конфигурация, CNC стругът за тръби е отличен избор за средни и големи производствени предприятия.

CNC управления – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

CNC струговете за тръби CORMAK CKT800 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

CNC СТАНОК ЗА ТРЪБИ CORMAK CKT800 предлага усъвършенствани системи за управление CNC, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC control systems Siemens and Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Технически параметри

Стандартно оборудване

• Управление Sinumerik 808D на полски език
• 2 x ръчен 4-челюстен стругов патрон 520 мм
• 4-позиционна инструментална глава
• Комплект меки челюсти
• Ръчен супорт
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Ръководство за експлоатация на полски език
• Декларация за съответствие CE

Допълнително оборудване

• Проход на шпиндела 220 mm
• Imak за 4 инструмента
• Ръчни копчета
• 3-челюстна патронница 400 мм
• Патрон + хидравличен супорт
• Управление: Fanuc, Siemens 828D

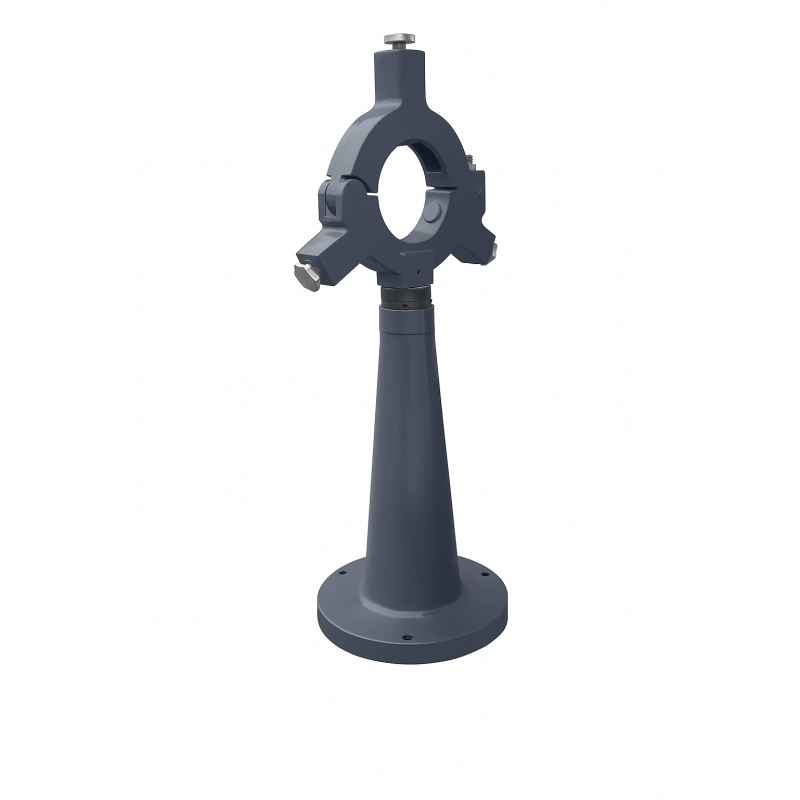

• Фиксирана опора + подвижна опора

Защо да изберете CORMAK?

Като опитен производител на CNC машини, CORMAK доставя надеждни решения за индустрията от над 20 години. Нашите CNC стругове за метал отговарят на най-високите стандарти за качество, притежават европейски сертификати за безопасност и се поддържат от професионален сервиз. Благодарение на обширния ни склад (над 15 000 м²) и екипа от специалисти, предлагаме цялостна техническа поддръжка и консултации.

• Опит: 16 години в обслужването на CNC системи за управление Siemens.
• Качество: Машини, отговарящи на европейските стандарти за безопасност.
• Поддръжка: Професионални консултации и бърз гаранционен и следгаранционен сервиз.

Избирайки индустриален струг от CORMAK, Вие инвестирате в прецизност, надеждност и дългосрочна ефективност на Вашето производство.

Поръчайте струг за тръби CORMAK CKT800x1500 още днес!

Повишете производителността и прецизността на производството си с CNC струг за тръби CORMAK CKT800x1500. Свържете се с нашия екип, за да получите подробна информация, индивидуална оферта или да уговорите демонстрация на машината.
