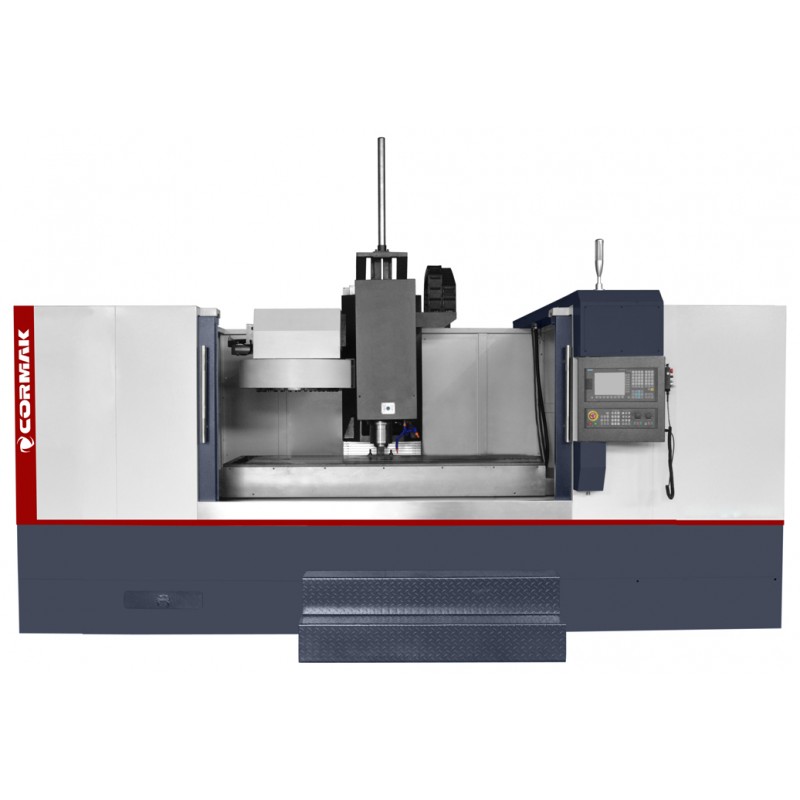

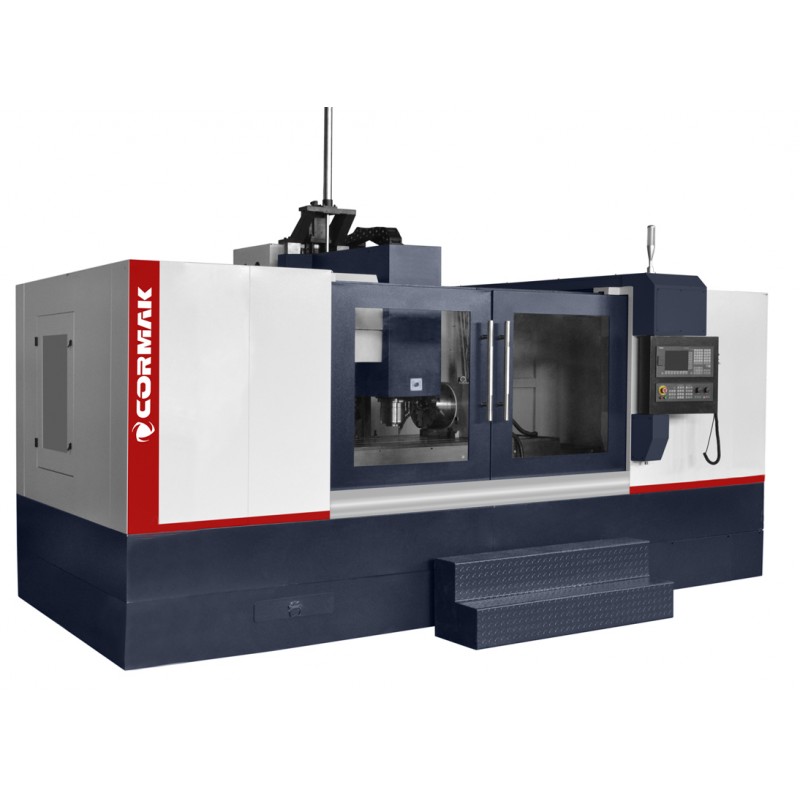

Обработващ център MILL 1470 1400×700 SIEMENS SINUMERIK

Обработващият център MILL 1470 е усъвършенстван вертикален CNC обработващ център, проектиран за прецизна и ефективна обработка на метал в изискващи промишлени приложения. Благодарение на масивната си конструкция, мощното шпиндел и модерните технологии, машината осигурява надеждност и най-високо качество на детайлите.

Основни предимства на обработващия център MILL 1470

Вертикалният обработващ център MILL 1470 се отличава с усъвършенствани технологични решения и солидна конструкция, които осигуряват предимство при производството на прецизни компоненти с големи размери. Тази машина е идеалният избор за фирми, търсещи CNC обработващи центрове, които съчетават висока прецизност, мощност и издръжливост. Ключовите предимства включват:

• Най-висока прецизност: Благодарение на линейни водачи от най-високо качество и прецизни винтови двойки с диаметър 40 mm, машината постига точност на позициониране от ±0,01 mm, идеална за детайли със сложна геометрия.
• Масивна конструкция: Чугуненият корпус с тегло 8700 кг и 4-пистова система на водачи осигурява стабилност и минимизира вибрациите, позволявайки обработка на детайли с тегло до 960 кг.
• Мощна производителност: Шпиндел с мощност 15 kW и скорост до 8000 об./мин., както и бързо подаване 15/15/12 м/мин., гарантират динамична обработка и съкращаване на производствения цикъл.
• Безопасност на оператора: Херметичната работна камера предпазва от прах и стружки, осигурявайки ергономична и безопасна работна среда.
• Универсалност: Възможността за разширение с усъвършенствани системи за управление (Siemens 828D, Fanuc Oi-TF), 4-осева система и охлаждане през шпиндела позволява адаптиране на машината към специфичните производствени нужди.

Конструкция и технология на обработващия център MILL 1470

Фрезовият център за метал MILL 1470 е проектиран с оглед на максимална издръжливост и прецизност в изискващи индустриални условия. Ключовите компоненти включват:

• Масивен чугунен корпус: С тегло 8700 кг, с широко разпределение на закалени и шлифовани правоъгълни водачи, осигурява отлична твърдост и намаляване на вибрациите.
• 4-пистова система на водачи: Повишава стабилността и позволява работа с големи натоварвания на масата, идеална за тежки детайли.
• Линейни водачи: Висококачествените водачи по осите X, Y, Z гарантират плавност на движението и прецизност при бързо подаване от 15 м/мин.
• Шпиндел BT40: С мощност 15 kW и скорост до 8000 об/мин с ременен привод, осигурява ефективно рязане.
• Винтови двойки: Прецизни винтови двойки с диаметър 40 mm и ход 8 mm в три оси осигуряват висока точност и повторяемост.
• Автоматична система за смазване: Минимизира износването на компонентите, удължавайки експлоатационния живот на машината.
• Магазин за инструменти: 24-позиционният магазин BT50 позволява бърза смяна на инструментите, като увеличава ефективността на процесите.

Прецизност и производителност

Центърът за обработка CNC MILL 1470 осигурява несравнима прецизност благодарение на усъвършенствани технологични решения. Точността на позициониране (±0,01 мм) и бързото подаване (15/15/12 м/мин) позволяват ефективна обработка на детайли със сложни форми и високи изисквания за толеранс. Усъвършенстваното управление Siemens Sinumerik 808 Advanced (в стандартното оборудване) оптимизира траекториите на инструмента, съкращавайки производственото време и минимизирайки грешките.

Приложение на вертикалния обработващ център MILL 1470

Вертикалните обработващи центрове като MILL 1470 намират приложение в широк спектър от индустрии, включително:

• Автомобилна промишленост: Производство на големи компоненти, като елементи на двигатели, трансмисии и окачвания.
• Авиационна промишленост: Обработка на детайли с високи изисквания за толеранс, например елементи на турбини или авиационни конструкции.
• Машиностроене: Производство на тежки части за промишлено оборудване и прецизни инструменти.
• Инструментална промишленост: Производство на форми за шприцоване, матрици и други елементи, изискващи висока прецизност.

Машината е отличен избор за големи производствени предприятия, които залагат на високо качество и ефективност при обработката на тежки детайли.

Стандартно оборудване

• Система за управление Siemens Sinumerik 808 Advanced с 2-годишна гаранция
• Шпиндел 8000 об/мин
• 24-позиционен инструментален магазин BT50
• 3-цветни аварийни лампи
• Осветление на работната зона
• Затворена охладителна система
• Херметичен корпус
• Автоматична смазочна система
• Пневматична система

Допълнително оборудване

• Системи за управление Siemens Sinumerik 828D или Fanuc Oi-TF
• Шпиндел 10 000 или 12 000 об/мин
• Охлаждане през шпиндела (20 bar или 40 bar)
• 4-осева ротационна система
• Верижен или шнеков транспортьор за стружки
• Сонда за измерване на инструмента Renishaw TS27R
• Сонда за измерване на детайла Renishaw OMP60
• Измервателни цикли Renishaw
• Сепаратор за масло и охлаждаща течност
• Аспиратор за маслена мъгла
• Автоматични врати
• Измервателни линейки за 3 оси

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

Обработващите центрове MILL 1470 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптирането към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

Обработващият център MILL 1470 предлага усъвършенствани системи за управление CNC, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC control systems Siemens and Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни обработващи центрове и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството. Свържете се с нас, за да научите повече!

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
