Обработващ център MILL 1042 – прецизност и надеждност при CNC обработката

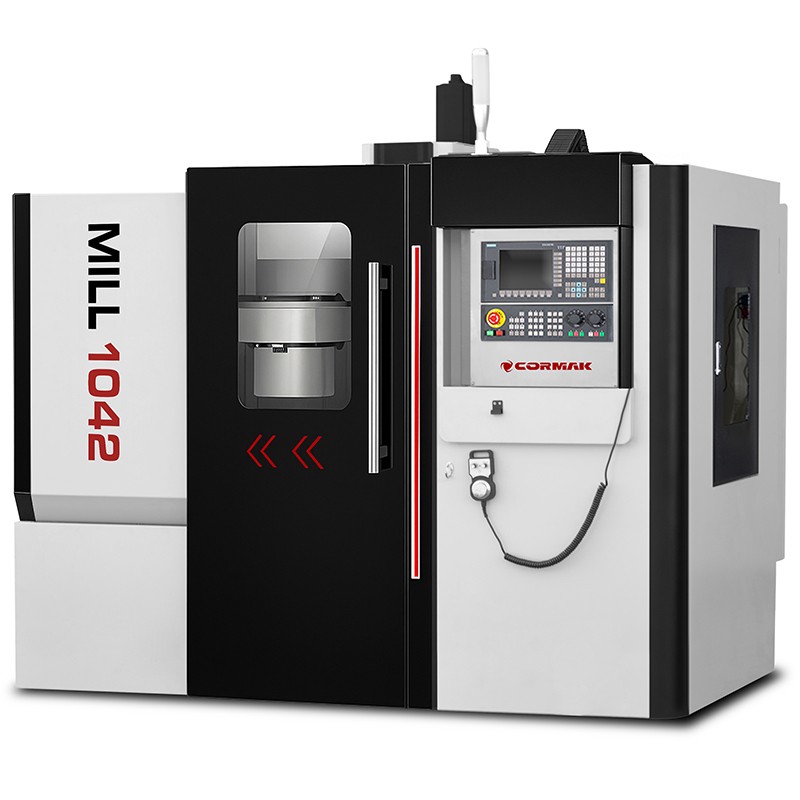

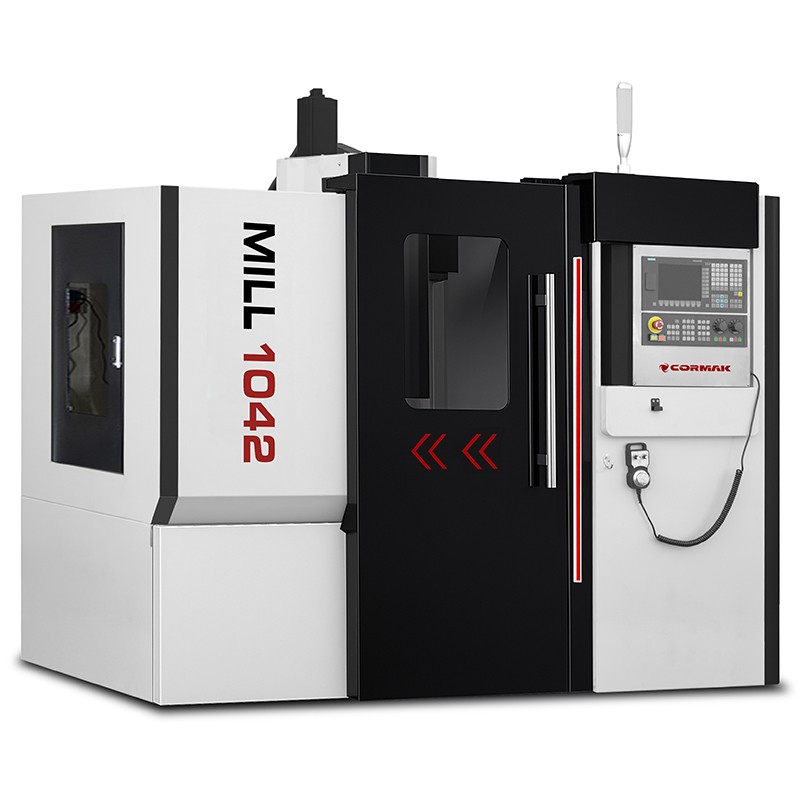

Обработващият център MILL 1042 е усъвършенстван вертикален CNC обработващ център, проектиран за прецизна и ефективна обработка на метал. Оборудвано с модерни технологии и солидна конструкция, то осигурява надеждност и високо качество на детайлите в разнообразни промишлени приложения.

Основни предимства на обработващия център MILL 1042

Вертикалният обработващ център MILL 1042 е решение, което съчетава усъвършенствана технология със солидна конструкция, осигурявайки предимство в изискващите производствени процеси. Тази машина е идеалният избор за фирми, търсещи CNC обработващи центрове, които предлагат прецизност, производителност и дълготрайност. Ключовите предимства включват:

• Висока прецизност на обработката: Благодарение на линейни водачи от най-високо качество и прецизни сачмени винтове, машината постига точност на позициониране от 0,006 мм, идеална за детайли със сложни форми.
• Стабилност на конструкцията: Масивният чугунен корпус осигурява отлична твърдост, като минимизира вибрациите дори при обработка на детайли с тегло до 300 кг.
• Производителност: Шпиндел с мощност 7,5 kW и скорост до 8000 об./мин. (с опция за 10 000 об./мин.), както и сервозадвижвания, осигуряват динамична обработка и съкращаване на времето на цикъла.
• Безопасност на оператора: Херметичната работна камера предпазва от прах и стружки, създавайки безопасна работна среда.
• Гъвкавост на конфигурацията: Възможността за разширение с усъвършенствани системи за управление (Siemens 828D, Fanuc Oi-TF) и опции като 4-осева система или охлаждане през шпиндела позволява адаптирането на машината към специфичните нужди.

Конструкция и технология на обработващия център MILL 1042

Фрезовият център за метал MILL 1042 е проектиран с оглед на максимална издръжливост и прецизност при взискателни промишлени условия. Ключовите компоненти включват:

• Масивен чугунен корпус: Осигурява отлична стабилност и намаляване на вибрациите, което е от ключово значение при обработката на материали с висока твърдост.
• Линейни водачи: Висококачествените водачи по осите X, Y, Z гарантират плавност на движението и прецизност при бърз ход от 24 м/мин.
• Шпиндел BT40: С мощност 7,5 kW и скорост до 8000 об./мин. (опция 10 000 об./мин.) осигурява ефективно струговане.
• Сферични винтове: Прецизните винтове по трите оси осигуряват висока точност и повторяемост на движенията.
• Автоматична система за смазване: Намалява износването на компонентите, удължавайки експлоатационния срок на машината.
• Магазин за инструменти: Магазинът с 16 позиции (с опция за 24 позиции) позволява бърза смяна на инструментите за около 3 секунди.

Прецизност и производителност

Центърът за обработка с ЦПУ MILL 1042 гарантира висока прецизност благодарение на съвременните технологични решения. Точността на позициониране (0,006 мм) и бързото подаване (24 м/мин за осите X и Y, 20 м/мин за ос Z) позволяват ефективна обработка на детайли със сложна геометрия. Усъвършенстваните системи за управление, като Siemens Sinumerik или Fanuc Oi-TF, оптимизират траекториите на инструмента, съкращавайки производственото време и свеждайки грешките до минимум.

Приложение на вертикалния обработващ център MILL 1042

Вертикалните обработващи центрове като MILL 1040 намират приложение в много индустриални сектори, включително:

• Автомобилната промишленост: Производство на прецизни компоненти, като части за двигатели, трансмисии и окачвания.
• Авиационна промишленост: Обработка на детайли, изискващи високи допуски, например части за турбини или конструктивни елементи.
• Машиностроене: Производство на компоненти за промишлено оборудване и прецизни инструменти.
• Инструментална промишленост: Производство на матрици за шприцоване, матрици и други елементи, изискващи висока прецизност.

Машината е идеална за малки и средни производствени предприятия, които искат да увеличат производителността, като същевременно поддържат най-високо качество.

Стандартно оборудване

• Система за управление SIEMENS SINUMERIK 808 Advanced с 2-годишна гаранция
• Шпиндел 8000 об./мин.
• 16-позиционен инструментален магазин
• 3-цветни аварийни лампи
• Осветление на работната зона

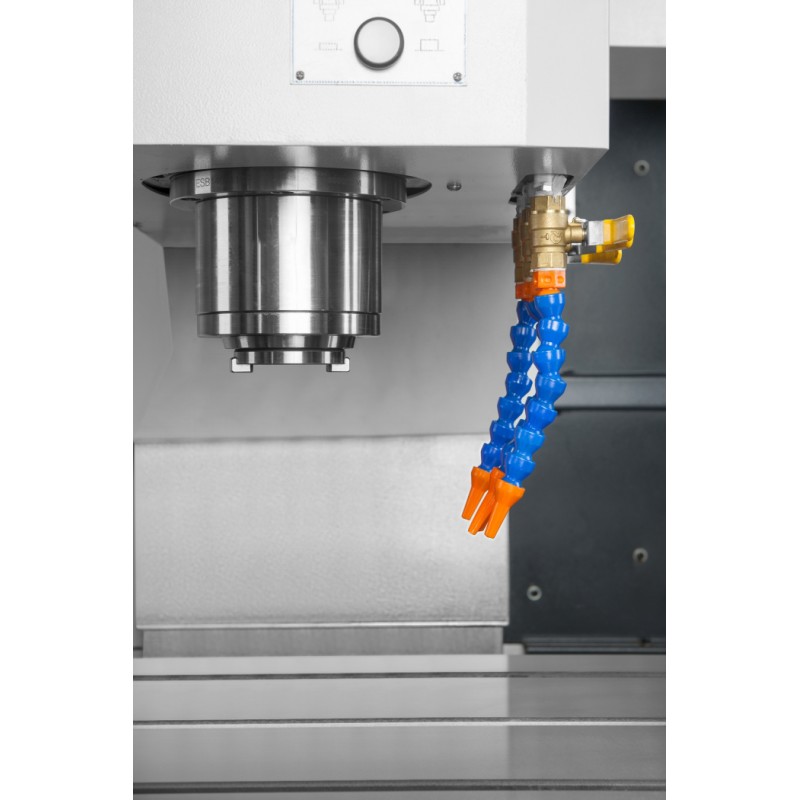

• Затворена система за охлаждане
• Херметичен корпус
• Автоматична смазочна система
• Пневматична система

Допълнително оборудване

• Системи за управление Siemens Sinumerik 808D, 828D или Fanuc Oi-TF
• Шпиндел 12 000 об./мин.
• Охлаждане през шпиндела

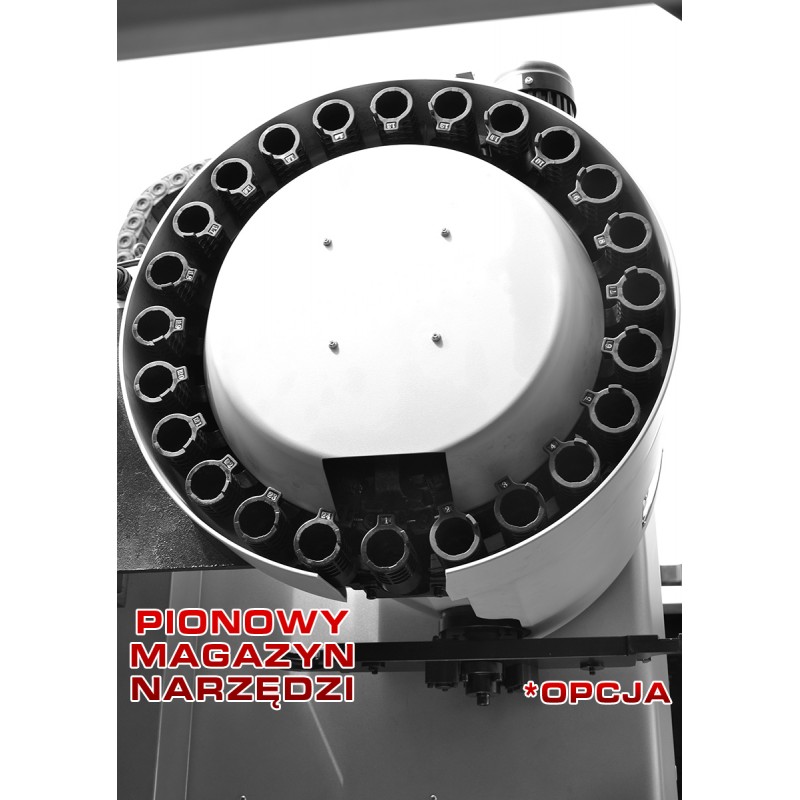

• Хоризонтален инструментален магазин (24 позиции)
• Отвеждане на стружки
• Сонда за измерване на инструмента
• Сонда за измерване на детайла
• 4-та ротационна ос

Технически параметри

CNC системи за управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

Обработващите центрове MILL 1040 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптирането към различни производствени изисквания – от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономична CNC система, предназначена за стругове и фрези от базов клас, идеална за малки и средни предприятия. Нейните основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията „Teach-In“ улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на сервозадвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC системи за управление – Siemens и Fanuc

Обработващият център MILL 1040 предлага усъвършенствани системи за управление с ЦПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

%20kraw%C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="Системи за CNC управление Siemens и Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за работа, идеален за по-малки цехове и начинаещи потребители.
• Надеждност: Здрава конструкция, издържаща на тежки промишлени условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

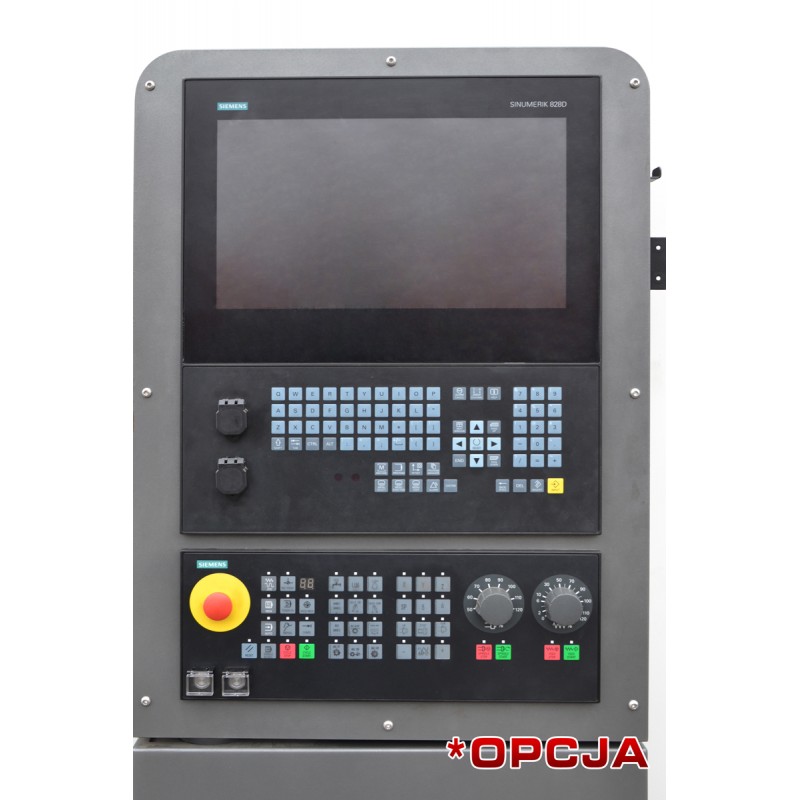

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява съвместната работа с софтуер за проектиране.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли за струговане: Идеални за прецизни операции по рязане, като струговане на резби и прорязване на канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на промишлени машини, CORMAK предлага надеждни стругови центрове и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалното гаранционно и следгаранционно обслужване осигурява непрекъснатост на производството. Свържете се с нас, за да научите повече!

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
