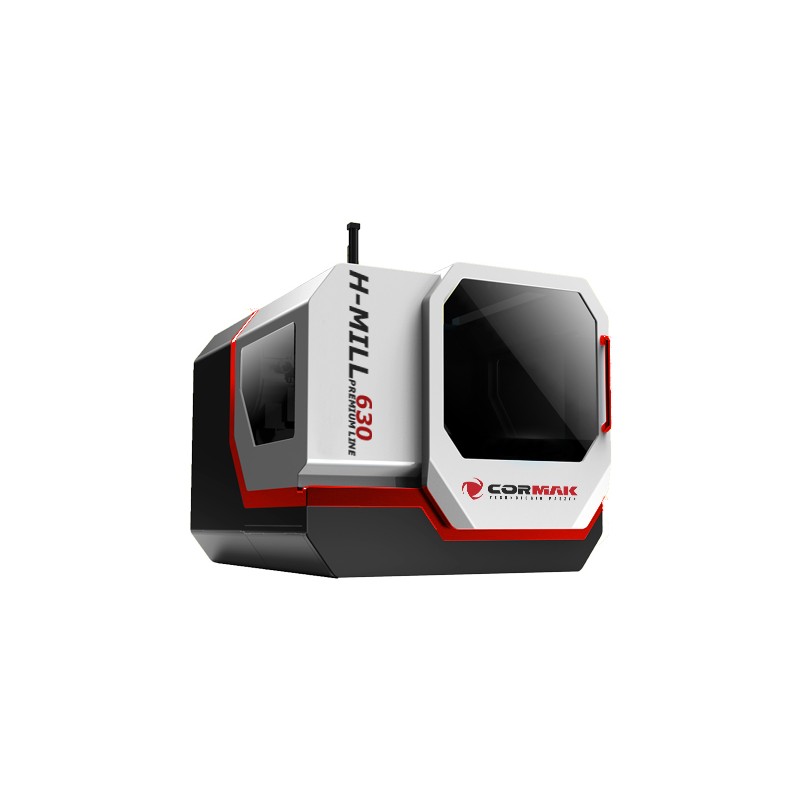

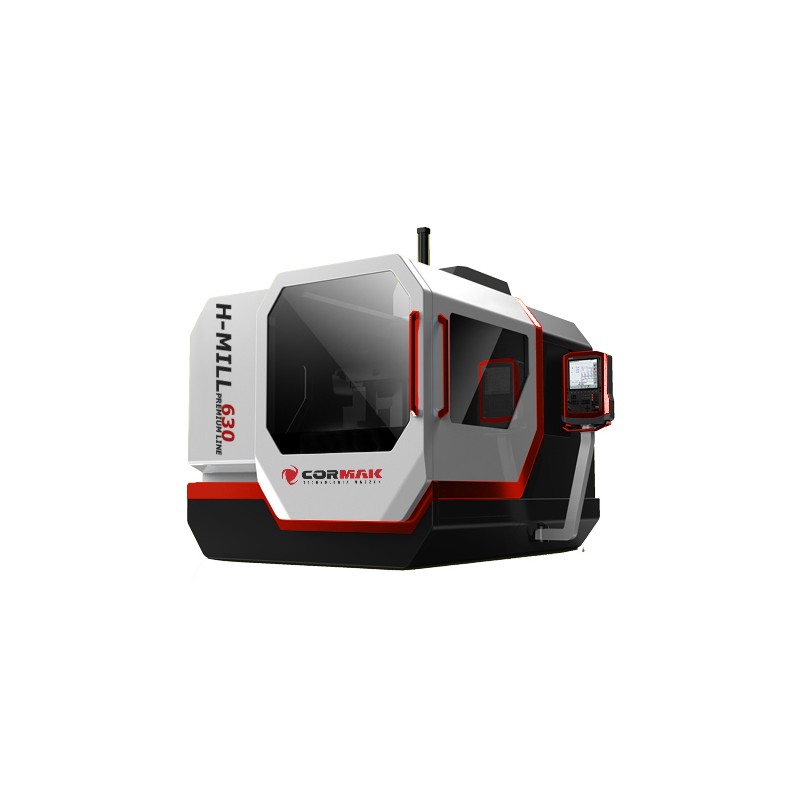

Хоризонтален обработващ център H-MILL 630 – прецизност и производителност при металообработката

Хоризонталният обработващ център H-MILL 630 е усъвършенствана CNC машина, проектирана за прецизна фрезова и пробивна обработка в изискващи индустриални среди. Оборудвано с управление Siemens Sinumerik 808D и солидна конструкция, то осигурява изключителна точност, надеждност и ефективност, идеални за производствени предприятия, търсещи универсални решения.

Основни предимства на обработващия център H-MILL 630

Хоризонталният обработващ център H-MILL 630 е професионално решение за индустрията, което съчетава усъвършенствана CNC технология с здрава конструкция, предназначено за предприятия, изискващи най-високо качество на механичната обработка. Като фрезово център за метал, то позволява изпълнението на сложни операции, като фрезоване, пробиване, нарязване на резби и обработка на контури, осигурявайки отлично качество на детайлите. Основните му предимства включват:

• Изключителна прецизност на обработката: Точност на позициониране ±0,0025 mm JIS и повторяемост ±0,0015 mm JIS гарантират най-високо качество на финишната обработка на детайлите.
• Голям работен обхват: Ход на осите X/Y/Z 800x700x750 mm и маса с размери 630x630 mm позволяват обработката на големи и сложни детайли.
• Висока производителност на шпиндела: Диапазон на оборотите 2400/6000 об/мин с BT50 патрон позволява обработката на разнообразни материали, от стомана до леки сплави.
• Интуитивно управление: Системата Siemens Sinumerik 808D на полски език със серво задвижвания Siemens осигурява лесна работа и минимизира времето за програмиране.
• Твърда конструкция: Нетното тегло от 8500 кг и размери 2900x3200x2650 мм осигуряват стабилност при обработката на тежки детайли с тегло до 1000 кг.
• Ефективност на инструментите: Магазинът за инструменти с 24 позиции и максимално тегло на инструмента 15 кг ускорява смяната на инструментите, съкращавайки времето на производствения цикъл.
• Бързи движения на осите: Ускореното подаване на осите X/Y/Z 32/24/32 м/мин повишава ефективността на обработката.
• Повишена безопасност: Херметичният корпус на машината и трицветните аварийни лампи минимизират риска от грешки и осигуряват безопасна работа.
• Дълготрайност на компонентите: Автоматичната система за смазване на линейните водачи намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначени за прецизна обработка в машиностроителната, автомобилната, авиационната и инструменталната промишленост, както при серийно, така и при малки серии.
• Икономичност на експлоатацията: Двигател с мощност 15/18,5 kW съчетава висока производителност с ефективно потребление на енергия.
• Интеграция с технологичните цикли: Работата с цикли на обработка, като фрезоване, пробиване или нарязване на резба, изисква само въвеждане на основните параметри, без познания по G-кодове.
• Разширена автоматизация: Опции като охлаждане през шпиндела, сонда за инструменти или транспортьор за стружки повишават ефективността на производствените процеси.
• Възможност за персонализация: Богатият набор от опции, като управление Fanuc Oi-TF, Sinumerik 828D, сонда за измерване на детайла или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.
• Европейски стандарти за безопасност: Декларацията за съответствие CE потвърждава съответствието с строгите стандарти за безопасност на труда.

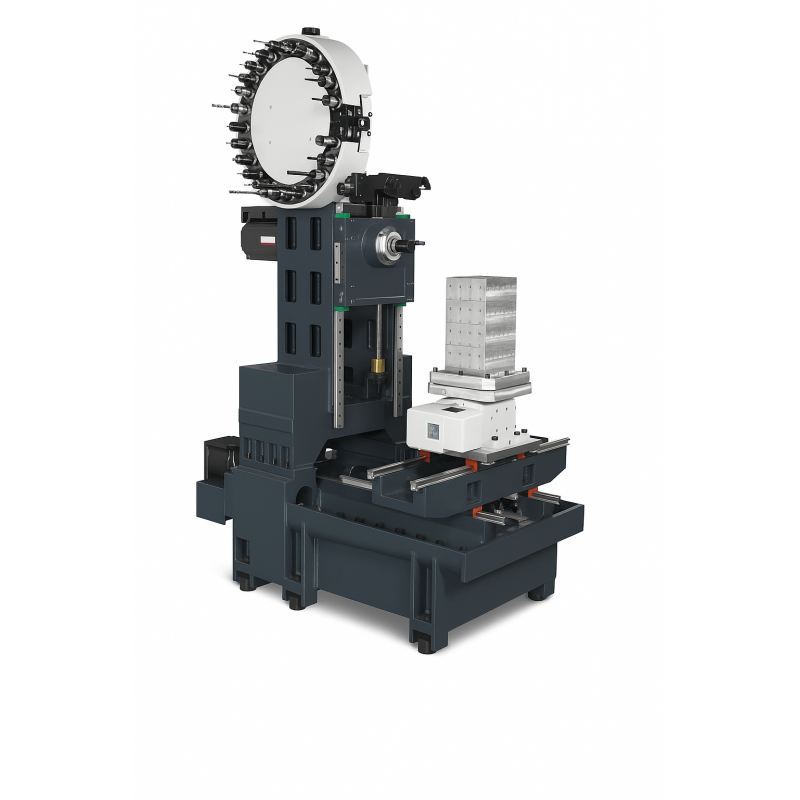

Конструкция и технология на обработващия център H-MILL 630

Хоризонталният обработващ център H-MILL 630 е проектиран с оглед на надеждността и прецизността в изискващи производствени условия. Ключовите елементи на конструкцията включват:

• Здрава конструкция на машината: Нетното тегло от 8500 кг минимизира вибрациите, осигурявайки стабилност при обработката на тежки детайли.
• Високопроизводително шпиндел: Скорост 2400/6000 об./мин с накрайник BT50 осигурява гъвкавост при обработката на различни материали.
• Линейни водачи: Осигуряват плавност на движението и висока точност на позициониране на осите X/Y/Z.
• Магазин за инструменти: 24 позиции с максимално тегло на инструмента 15 кг позволяват бърза смяна на инструментите и гъвкавост на операциите.
• Работна маса: Размери 630x630 мм и товароносимост 1000 кг подпомагат обработката на големи детайли.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.
• Автоматична система за смазване: Централното смазване на линейните водачи намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• Херметичен корпус: Защитава оператора и работната среда, осигурявайки безопасност и чистота.
• Осветление и аварийни светлини: 24V халогенно осветление и 3-цветни аварийни светлини повишават видимостта и безопасността.

Прецизност и производителност

Центърът за CNC обработка H-MILL 630 осигурява изключителна прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Усъвършенстваните цикли на обработка, като фрезоване, пробиване, нарязване на резба и обработка на контури, опростяват програмирането и съкращават времето за обработка. Бързото придвижване на осите X/Y/Z (32/24/32 м/мин) и точността на позициониране ±0,0025 мм JIS и повторяемостта ±0,0015 мм JIS гарантират високо качество и ефективност.

Приложение на обработващия център H-MILL 630

Хоризонталните обработващи центрове като H-MILL 630 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителна промишленост: Производство на прецизни компоненти, като корпуси, кутии и елементи на машини.
• Автомобилна промишленост: Обработка на части за двигатели, скоростни кутии и елементи на окачването.
• Авиационна промишленост: Производство на детайли с високи изисквания за прецизност и качество на повърхността.
• Инструментална промишленост: Производство на форми, матрици и детайли със сложна геометрия.
• Серийно и малкосерийно производство: Идеални за средносерийно производство и бързо изработване на прототипи в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален център за фрезоване на метал с висока прецизност.

Стандартно оборудване

• Управление Siemens Sinumerik 808D
• Siemens – 2 години гаранция
• Шпиндел 8000 об/мин
• Линейни водачи
• Магазин за инструменти с 24 позиции
• 3-цветни аварийни лампи
• Халогенно осветление 24V
• Херметичен корпус на машината
• Автоматична система за смазване
• Пневматична система

Допълнително оборудване

• Управление Fanuc 0i Mate
• Управление Siemens Sinumerik 828D
• Въртяща се маса
• Винтов транспортьор за стружки
• Сонда за измерване на инструмента
• Сонда за измерване на детайла
• Уловител на маслена мъгла
• Охлаждане през шпиндела
• Стартови комплект инструменти

Технически параметри

CNC управление – Siemens и Fanuc

Хоризонталният обработващ център H-MILL 630 предлага усъвършенствани системи за CNC управление, като Siemens Sinumerik 808D, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

Siemens Sinumerik 808D

• Интуитивен интерфейс: Лесен за работа, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при фрезоване и струговане.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на фрезоване: Идеални за прецизни операции по обработка, като фрезоване и пробиване.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за Siemens Sinumerik 808

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на CNC машини за металообработка, CORMAK предлага надеждни CNC обработващи центрове и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
