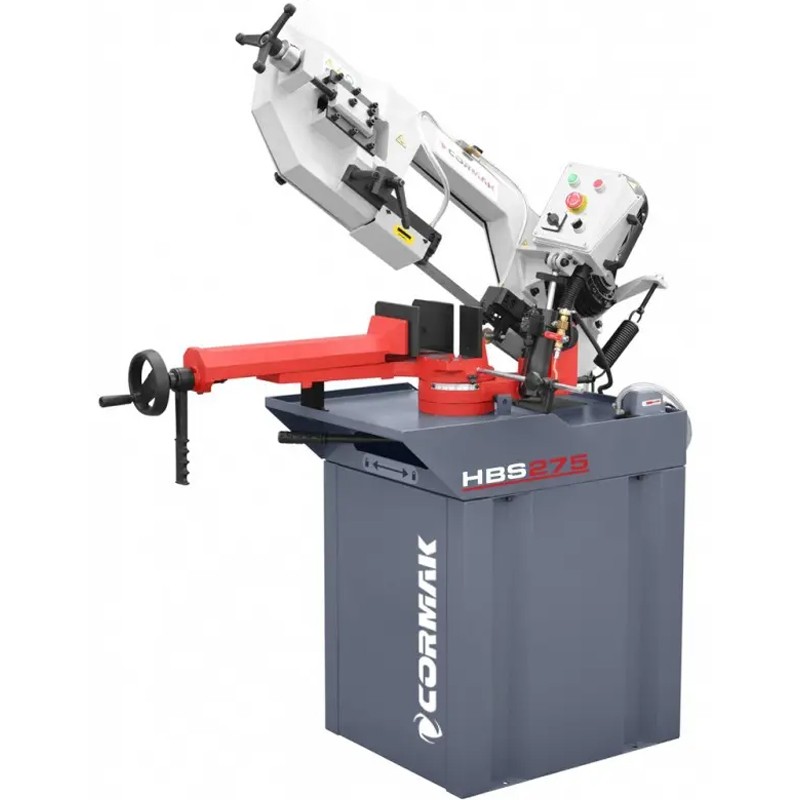

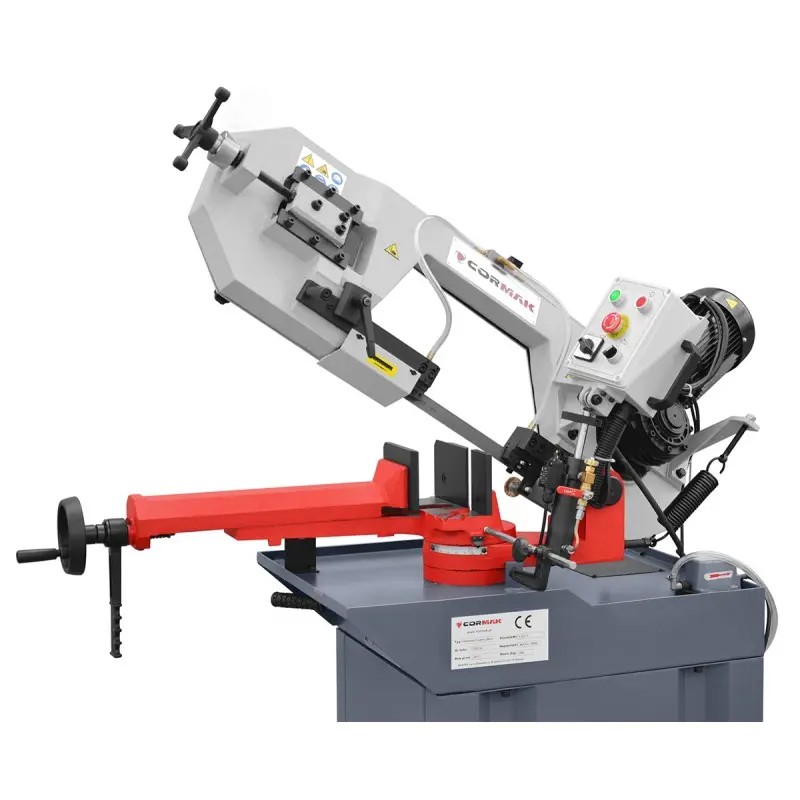

Лентовата резачка CORMAK HBS275 за рязане на тръби, профили и пръти намира широко приложение във всички металообработвателни цехове, където прецизността, качеството и скоростта на рязане са от първостепенно значение. Моделът е оборудван с въртящо се рамо 0-60°, а водачите на триона са изработени от твърди сплави. Конструкцията на рамката осигурява прецизна и безшумна работа.

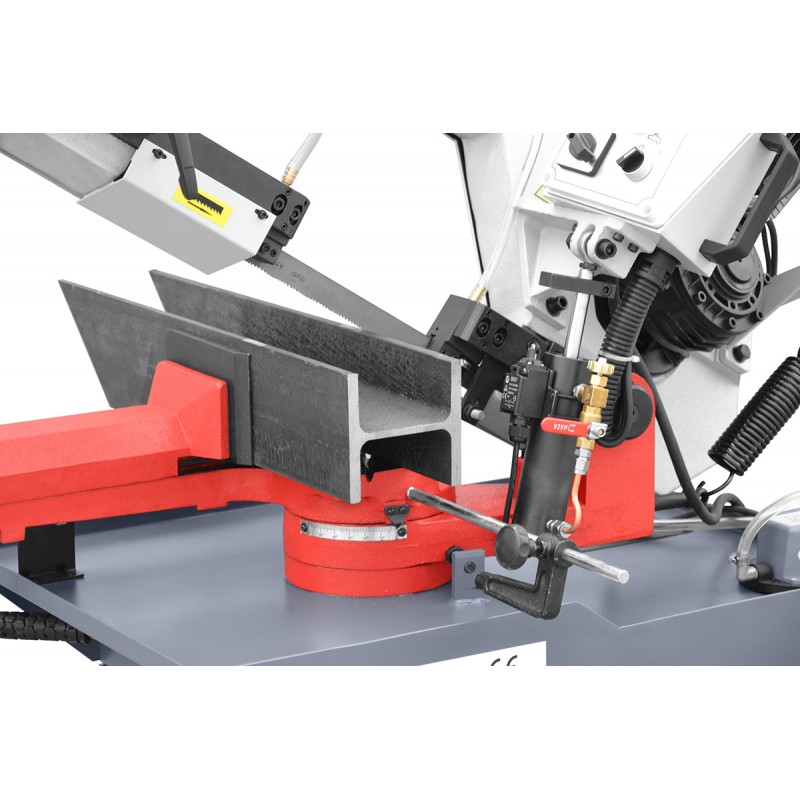

Лентовата резачка за метали, хоризонтална с въртящо се рамо, позволява рязане в равнина, перпендикулярна на оста на рязания материал, и под произволен ъгъл в диапазон от 0 до 60°. Материалът за рязане може да се подава ръчно или с произволно механично устройство, докато подаването на инструмента се извършва автоматично. Водачите на лентата са оборудвани със специални карбидни пластини и лагери. Това оказва огромно влияние върху воденето на лентата, нейния експлоатационен живот, праволинейността, точността и качеството на рязане. Карбидното водене ограничава в голяма степен износването на машината и режещия диск. Машината е оборудвана с мощна помпа за охлаждане със затворен цикъл на охлаждащата течност.

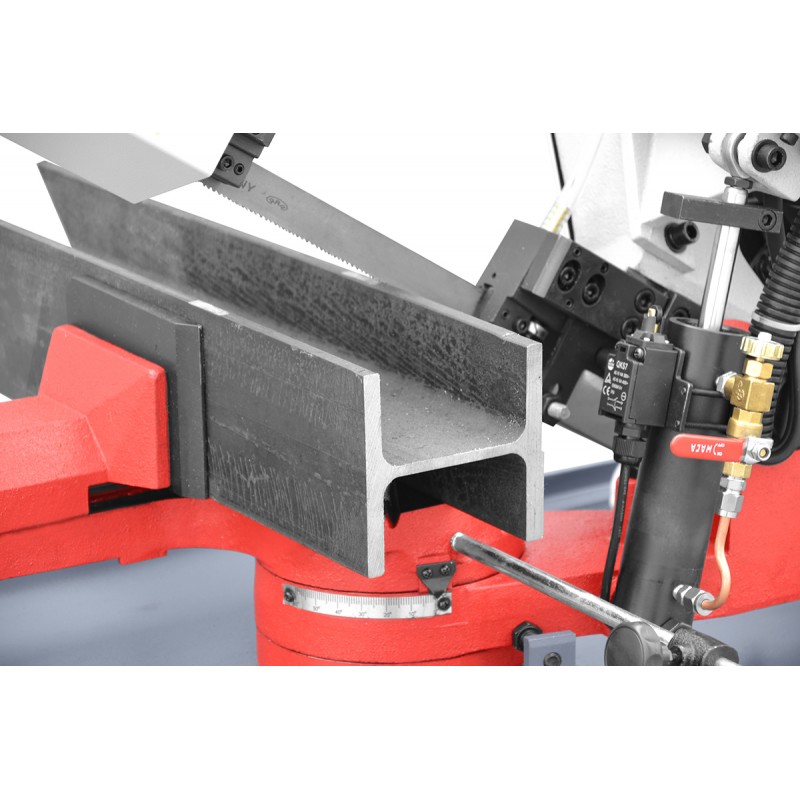

Рамото на резачката, изработено от еднородна чугунена отливка, заедно с използваната в тази резачка лента за рязане с ширина 27 mm, позволява пълноценно извършване на многосерийни разрези както на профили, така и на пълни материали. Стругът е разположен в регулируемо легло и е оборудван с бърза скоба. Водачите на режещия диск са оборудвани с пластини от твърд метал – карбиди, както и със система от ролкови лагери. Именно ВОДАЧИТЕ ОТ КАРБИД отговарят за прецизността и праволинейността на рязането.
Ръката е снабдена с автоматичен сензор за натягане на режещия диск и е наклонена под ъгъл от 25 градуса, което увеличава експлоатационния живот на режещия диск. От долната страна на ръката е монтирана почистваща четка за постигане на отлична чистота и функциониране на режещия диск. Задвижването на машината се предава чрез червячна предавка. Машината разполага с трифазен двигател с две скорости на рязане и термична защита на двигателя. Машината за рязане е снабдена с ТЕНЗОМЕТЪР С ЧАСОВНИК – сензор за натягане на лентата и автоматичен прекъсвач в случай на скъсване на режещата лента.

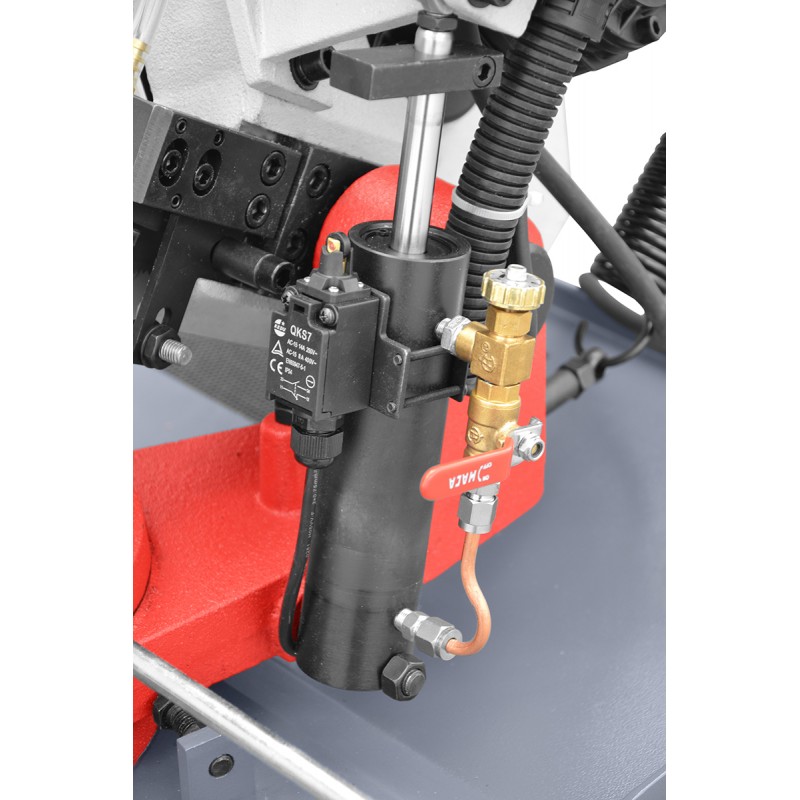

Формата на горната част на основата представлява вана за отвод на охлаждащата течност и улавяне на стружките, образувани при рязането на материала. Към основата е закрепена работна маса с чугунена конструкция, с въртящо се рамо и пулт за управление на отделен лост. В процеса на рязане основното режещо движение е преместването на режещата лента, а подаването – спускането на рамото. Скоростта на спускане на рамото (скоростта на рязане) се регулира с помощта на хидравличен цилиндър.

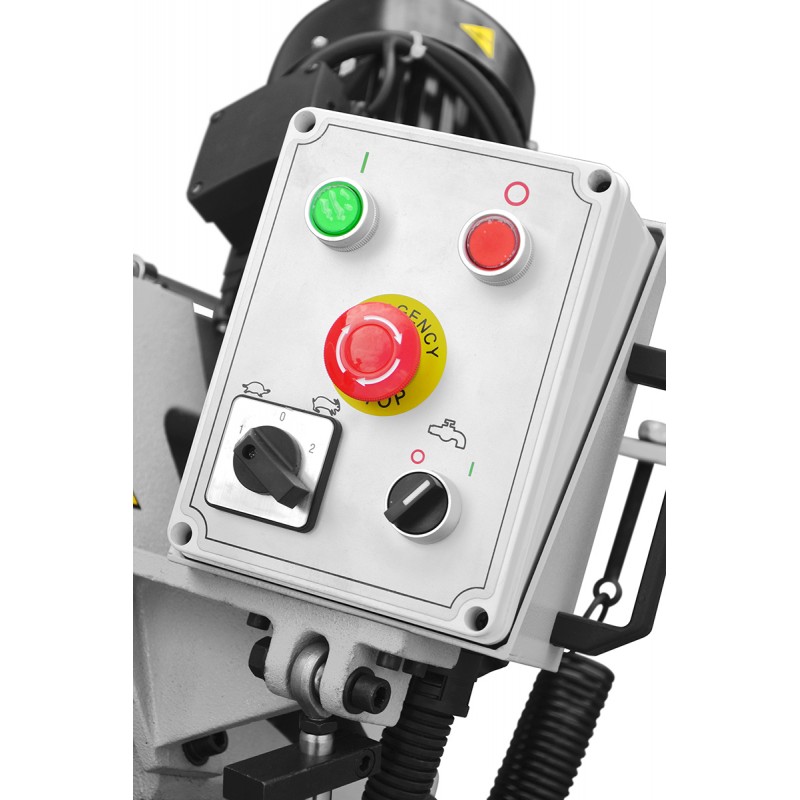

Скоростта на подаване се регулира от пулта за управление на резачката. Имаме избор между две скорости на режещата лента – 37,5 и 75 м/мин. В долно положение на рамото (след нарязване на материала) задвижването на режещата лента се изключва автоматично. Безопасността се осигурява от капаците на режещата лента и микропрекъсвачи, които спират работата на двигателя след приключване на цикъла на рязане или отваряне на някой от капацитете; допълнителна защита представлява автоматичното изключване на машината в случай на скъсване на режещата лента.
Задвижването на машината се осъществява чрез двигател с червячна предавка.
Двигателят с термичен предпазител предпазва от прегряване по време на работа.
| ОБЩА МОЩНОСТ |
1,5 kW |
|
ЗАХРАНВАНЕ |
400 V 50 Hz |
|
РЕГУЛИРАНЕ НА СПАДА НА РАМОТО |
хидравличен цилиндър |
|
ДЪЛЖИНА НА ЛЕНТАТА |
2450 x 27 x 0,9 мм |
|
СКОРОСТ НА ЛЕНТАТА |
37,5 / 75 м/мин |
|
ВИСОЧИНА НА ОСНОВАТА НА СТАНДА |
900 мм |
|
РАЗМЕРИ НА МАШИНАТА (С ПОВДИГНАТО РАМО) (Д x Ш x В) |
1720 x 800 x 1800 мм |
|
ТЕГЛО |
215 кг |
| ЪГЪЛ |
|
|
|
|
0º |
ø220 |
260 x 140 |
200 x 200 |
|
45º R |
ø160 |
160 x 140 |
160 x 160 |
|
60º R |
ø100 |
120 x 100 |
100 x 100 |
▶
