CNC фрезовата машина CORMAK е оборудвана с вертикална фрезова глава, която се завърта в диапазон от +/- 60°, както и с хоризонтална фрезова система. Машината е предназначена главно за работа в инструментални цехове и работилници, произвеждащи сложни изделия с високо качество. Въпреки малките си размери, конструкцията на фрезата позволява обработката на относително големи детайли.

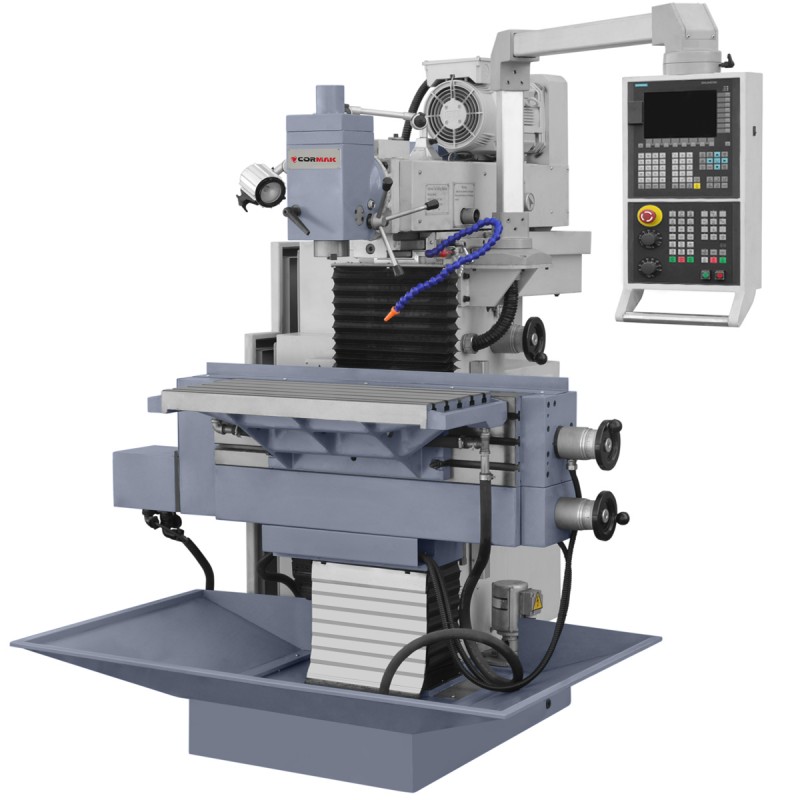

Фрезовата машина за инструменти с ЦПУ CORMAK XN830 е усъвършенствана машина с ЦПУ, проектирана за прецизна обработка на метал при взискателни промишлени приложения. Оборудвана с управление Siemens Sinumerik 808D и солидна конструкция, тази фрезова машина за метал осигурява надеждност, висока прецизност и оперативна гъвкавост.
Основни предимства на фрезовата машина с ЦПУ CORMAK XN830
CNC фрезата за инструменти CORMAK XN830 съчетава компактна конструкция с усъвършенствана технология, предлагайки на потребителите значителни предимства в производствените процеси. Ключовите предимства включват:
- Универсална работна маса: Маса с размери 750x320 mm с 5 Т-образни канала с ширина 14 mm и максимално натоварване 200 kg позволява обработката на детайли с различни форми и размери.
- Висока прецизност: Усъвършенстваното управление Siemens Sinumerik 808D осигурява точност на позициониране и повторяемост, гарантирайки отлично качество на обработваните повърхности, дори при сложни геометрии.
- Мощен шпиндел: Оборотите на шпиндела в диапазона 40-1600 об./мин с патрон ISO40 и двигател с мощност 3,0 kW позволяват ефективна обработка на материали като стомана, алуминий или титанови сплави.
- Стабилност на конструкцията: Машина с тегло 2200 кг и масивен корпус, която минимизира вибрациите, осигурявайки стабилност при интензивни операции по рязане.
- Гъвкави ходове: Ръчен надлъжен ход 405 mm и напречен 390 mm, автоматичен надлъжен ход 395 mm и напречен 380 mm, осигуряват висока динамика и прецизност на работата.
- Гъвкавост на конфигурацията: Възможността за интегриране на управление Fanuc и допълнителни опции, като автоматични измервателни сонди, увеличава универсалността на машината.
- Интуитивно управление: Управлението Siemens Sinumerik 808D със специална клавиатура и опростен интерфейс улеснява програмирането и работата, ускорявайки производствените процеси.
- Икономичност: Компактните размери 1820x1640x1710 mm и ефективният двигател с мощност 3,0 kW минимизират енергопотреблението, намалявайки експлоатационните разходи.
- Универсалност на приложението: Възможност за извършване на операции като фрезоване, пробиване, прорязване на канали, нарязване на резба, разстъргване, нарязване на зъбни профили и шлифоване на отвори в един производствен цикъл.

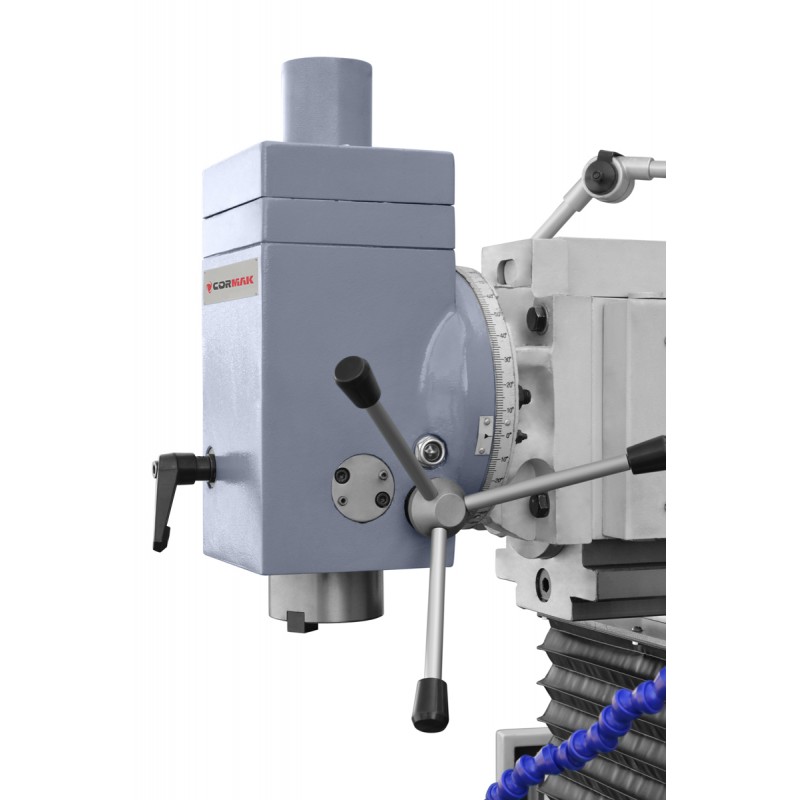

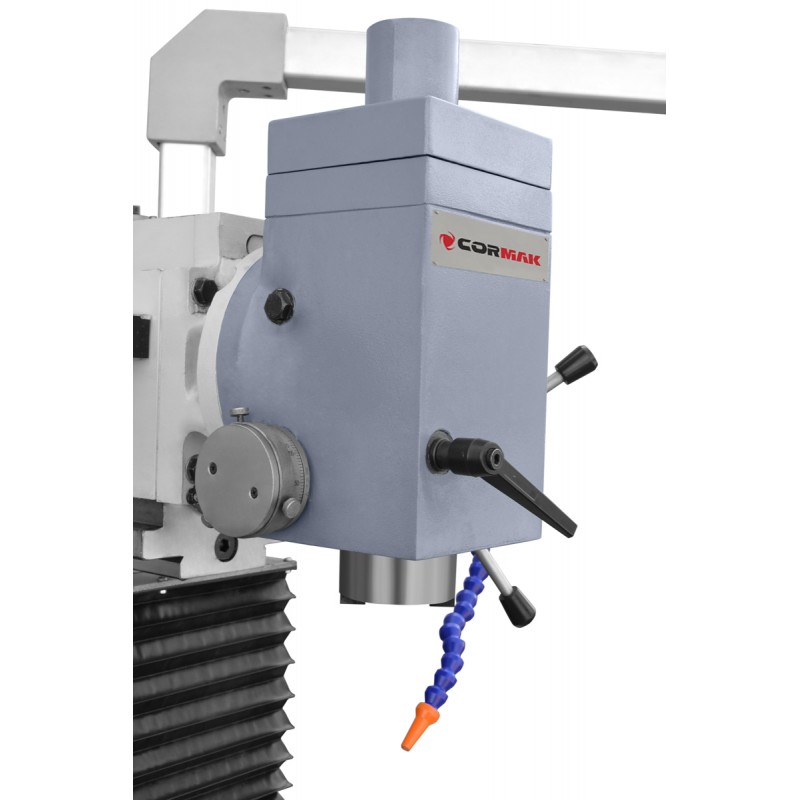

- Въртене на фрезовата глава: Фрезовата глава с въртене ±60° позволява прецизна обработка под различни ъгли, като увеличава оперативната гъвкавост.
Обработващият център с ЦПУ CORMAK XN830 е идеалното решение за работилници и производствени предприятия, търсещи прецизна, универсална и надеждна фреза за металообработка.
Конструкция и технология на фрезовата машина за инструменти CNC CORMAK XN830
Фрезовата машина с ЦПУ CORMAK XN830 е проектирана с оглед на дълготрайност, прецизност и лесна експлоатация. Ключовите компоненти включват:
Конструкция и работна маса

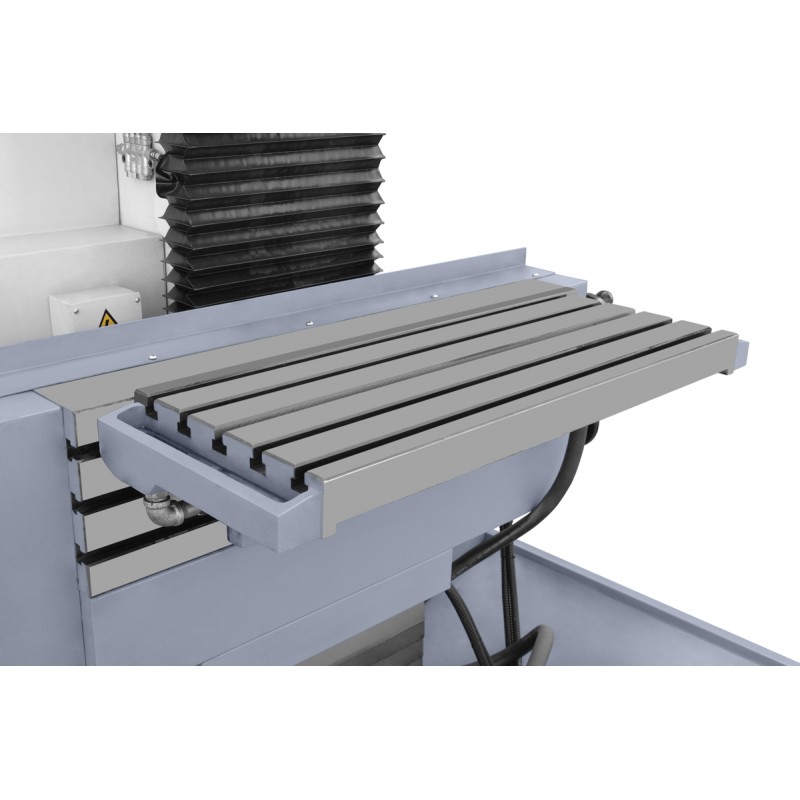

Масивният корпус на машината, изработен от висококачествени материали, осигурява изключителна твърдост и гасене на вибрациите. Работната маса с размери 750x320 mm с 5 Т-образни канали с ширина 14 mm позволява сигурно закрепване на детайли с максимално натоварване 200 kg.
Шпиндел и задвижване
Шпинделът с патрон ISO40 и диапазон на оборотите 40-1600 об/мин, задвижван от двигател с мощност 3,0 kW, осигурява висока производителност при рязане. Разстоянието между шпиндела и масата (105-495 mm за вертикална, 135-535 mm за хоризонтална) и ъгълът на завъртане на фрезовата глава (±60°) позволяват обработка на детайли с различни размери и форми.
Водачи и задвижвания
Линейните водачи и прецизните серво задвижвания осигуряват плавно движение по осите X, Y с ръчно надлъжно подаване 405 mm и напречно 390 mm, автоматично надлъжно подаване 395 mm и напречно 380 mm, като минимизират грешките при позициониране и осигуряват висока динамика на работа.
Система за управление
Стандартното управление Siemens Sinumerik 808D (опционално Fanuc) с компактен панел със степен на защита IP65 позволява прецизно програмиране и оптимизация на процесите на обработка. Интеграцията с CAD/CAM системи улеснява адаптирането към сложни производствени проекти.
Прецизност и производителност
Фрезата за метал с ЦПУ CORMAK XN830 предлага висока прецизност благодарение на усъвършенстваното управление с ЦПУ и солидната конструкция. Ръчните ходове (405 mm надлъжно, 390 mm напречно) и автоматичните (395 mm надлъжно, 380 mm напречно) в комбинация с диапазона на оборотите на шпиндела (40-1600 об/мин) позволяват оптимизиране на траекториите на инструмента, съкращавайки времето на цикъла и увеличавайки производителността. Мощният 3,0 kW двигател прави машината идеална за прецизни операции като фрезоване, пробиване, длетоване или нарязване на резба.
Приложение на фрезовата машина с ЦПУ CORMAK XN830
Фрезовият център за метал CORMAK XN830 намира приложение в изискващи индустрии, като:
- Автомобилна промишленост: Производство на прецизни компоненти, като елементи на двигатели, предавки и корпуси.
- Машиностроителна промишленост: Обработка на машини, като валове, корпуси и конструктивни елементи.
- Производство на форми и матрици: Производство на форми за шприцоване и матрици за автомобилната промишленост и производството на пластмаси.
- Авиационна промишленост: Обработка на компоненти от алуминий, титан и неръждаема стомана с висока прецизност.
- Инструментални цехове: Изпълнение на единични и серийни поръчки, изискващи гъвкавост и точност, включително длетоване на канали, нарязване на резби и шлифоване на отвори.
Благодарение на универсалната работна маса и усъвършенстваните опции за конфигуриране, CNC обработващият център е отличен избор за работилници и производствени предприятия.
CNC управления – Siemens Sinumerik 808D и Fanuc
Фрезовата машина за инструменти с ЦПУ CORMAK XN830 предлага професионални системи за управление с ЦПУ от реномирани производители като Siemens и Fanuc, които осигуряват прецизност, производителност и лекота на работа.
Siemens Sinumerik 808D – усъвършенствано управление за стандартни приложения
Sinumerik 808D е компактно CNC управление за металообработващи машини, което осигурява:
- Интуитивен интерфейс: Специална клавиатура с механични и мембранни бутони улеснява програмирането и работата.
- Висока надеждност: Степен на защита IP65 осигурява стабилна работа в тежки цехови условия.
- Разширени функции: Поддръжка на цикли на обработка и интеграция със системи CAD/CAM.
Fanuc – стабилност и прецизност
Fanuc е опционално CNC управление за CNC машини, което предлага:
- Стабилност на работата: Прецизност при дългосрочно серийно производство.
- Разширени функции: Поддръжка на сложни операции по обработка.
- Интуитивен интерфейс: Бързо програмиране и лесна работа.
Изберете CNC управление, съобразено с вашите нужди, за да увеличите ефективността и прецизността на производствените процеси!
Технически параметри
| Размери на масата | 750 mm x 320 mm |
| Ход на масата | 450x320 |
| Брой Т-образни канали | 5 |
| Размери на Т-образните канали | 14 мм |
| Ръчно надлъжно подаване | 405 мм |
| Автоматично надлъжно подаване | 395 мм |
| Ръчно напречно подаване | 390 мм |
| Автоматично напречно подаване | 380 мм |
| Максимално натоварване на масата | 200 кг |
| Конус на шпиндела | ISO40 |
| Разстояние между вертикалния шпиндел и масата | 105 - 495 мм |
| Разстояние между хоризонталния шпиндел и масата | 135 - 535 мм |
| Завъртане на фрезовата глава | ±60° |
| Диапазон на оборотите на шпиндела | 40–1600 об./мин |
| Мощност на главния двигател | 3 кВт |
| Размери | 1820x1640x1710 мм |
| Тегло | 2200 кг |
Стандартно оборудване
- CNC управление Siemens Sinumerik 808D
- Охлаждаща течност и помпа
- Защитна капачка
- Инструменти за обслужване
- Ръководство за експлоатация
- DTR
Допълнително оборудване
- CNC управление Fanuc
- Автоматична сонда за измерване на инструменти
- Автоматичен сондаж за измерване на детайла
- Херметичен корпус на машината
Защо да изберете CORMAK?
Като опитен производител на CNC машини, CORMAK доставя надеждни решения за индустрията от над 20 години. Нашите CNC машини отговарят на най-високите стандарти за качество, притежават европейски сертификати за безопасност и се поддържат от професионален сервиз. Благодарение на обширния ни склад (над 15 000 м²) и екипа от специалисти, предлагаме цялостна техническа поддръжка и консултации.
- Опит: 16 години в обслужването на CNC системи за управление Siemens.
- Качество: Машини, отговарящи на европейските стандарти за безопасност.
- Поддръжка: Професионални консултации и бърз гаранционен и следгаранционен сервиз.
Избирайки обработващите центрове на CORMAK, Вие инвестирате в прецизност, надеждност и дългосрочна ефективност на Вашето производство.
Поръчайте фреза за инструменти CNC CORMAK XN830 още днес!
Повишете производителността и прецизността на производството си с фрезата за инструменти CNC CORMAK XN830. Свържете се с нашия екип, за да получите подробна информация, индивидуална оферта или да уговорите демонстрация на машината. Свържете се с нас!
