CORMAK 420x1000 (TU4211) е индустриален струг за метал, отличаващ се със солидна чугунена конструкция на лежанката. Оборудван е с 16-степенна предавателна кутия с асинхронен двигател с два диапазона на мощност (3/4,5 kW), осигуряващ максимален въртящ момент. Специално препоръчван за струговане на твърди стомани и механично струговане, този универсален струг намира приложение в разнообразни задачи, включващи струговане на вътрешни и външни повърхности, конуси, полиране, метрично и инчово резбоване, пробиване и протачане.

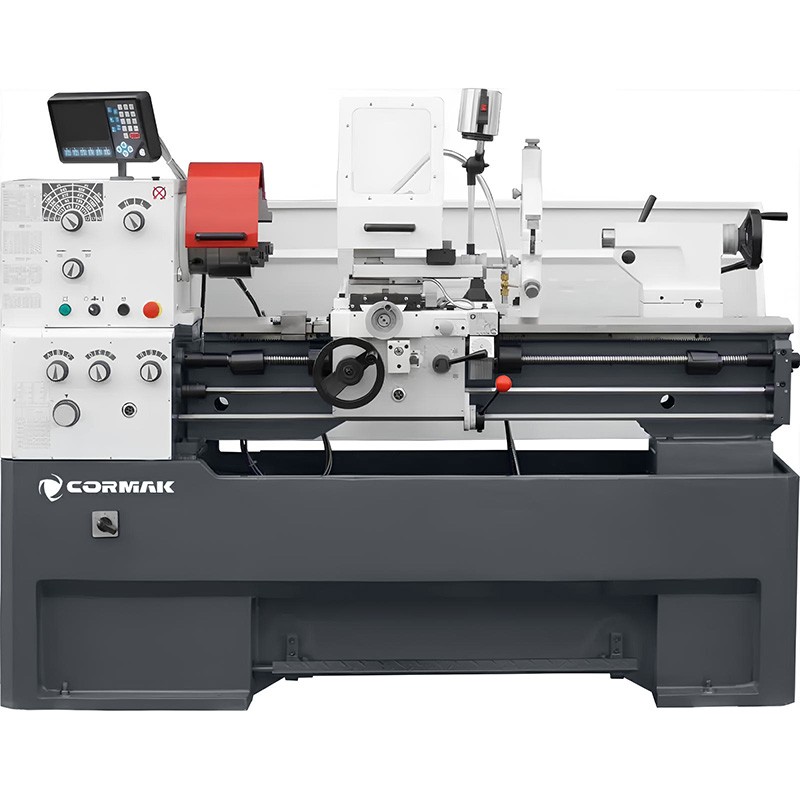

Универсалният струг CORMAK 420x1100 е прецизен конвенционален струг за метал, проектиран за професионалисти, търсещи надежден и ефективен инструмент за обработка на детайли с различни размери. Здравата конструкция и широкият набор от функции я правят многофункционална машина за производствени и цехови приложения.
Стругът CORMAK 420x1100 е базиран на здрава конструкция на лежанката с ширина 250 mm, изработена от висококачествено чугуно, което ефективно гаси вибрациите и осигурява стабилност по време на работа. Шпинделът на машината се поддържа от прецизна лагерна система и предавка с закалени и шлифовани зъбни колела, което гарантира дълъг експлоатационен живот и повторяемост на параметрите на обработката. Регулирането на скоростта се извършва в диапазон от 16 степени – от 45 до 2000 об/мин, което позволява идеално приспособяване към вида на обработвания материал.

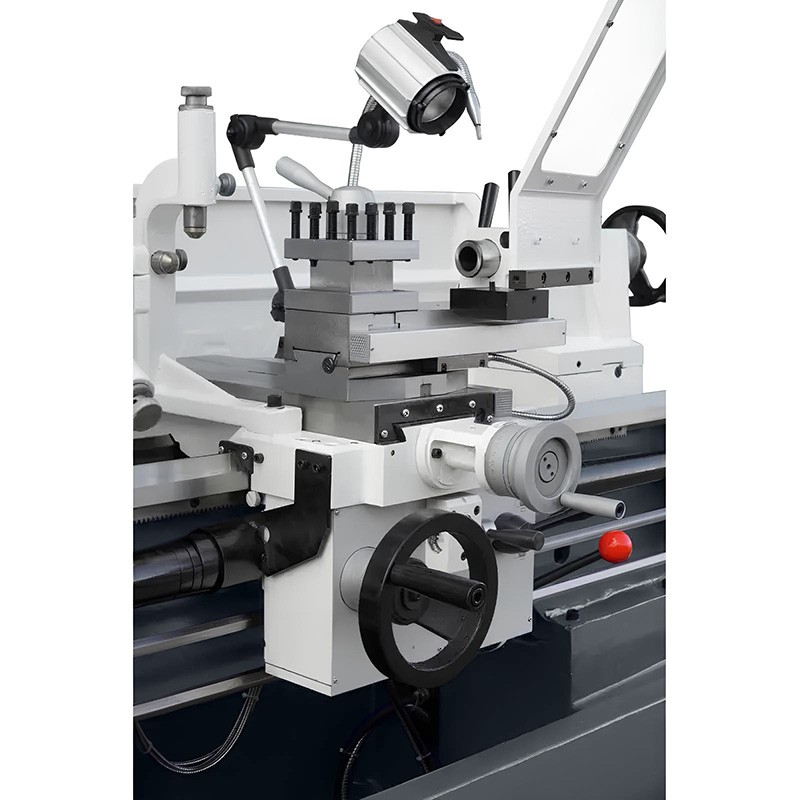

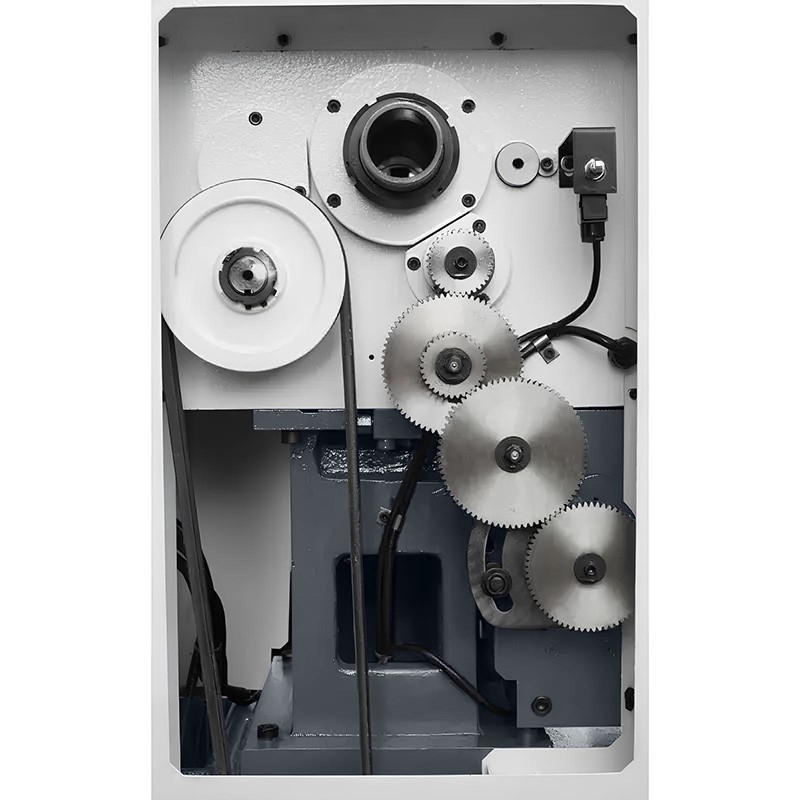

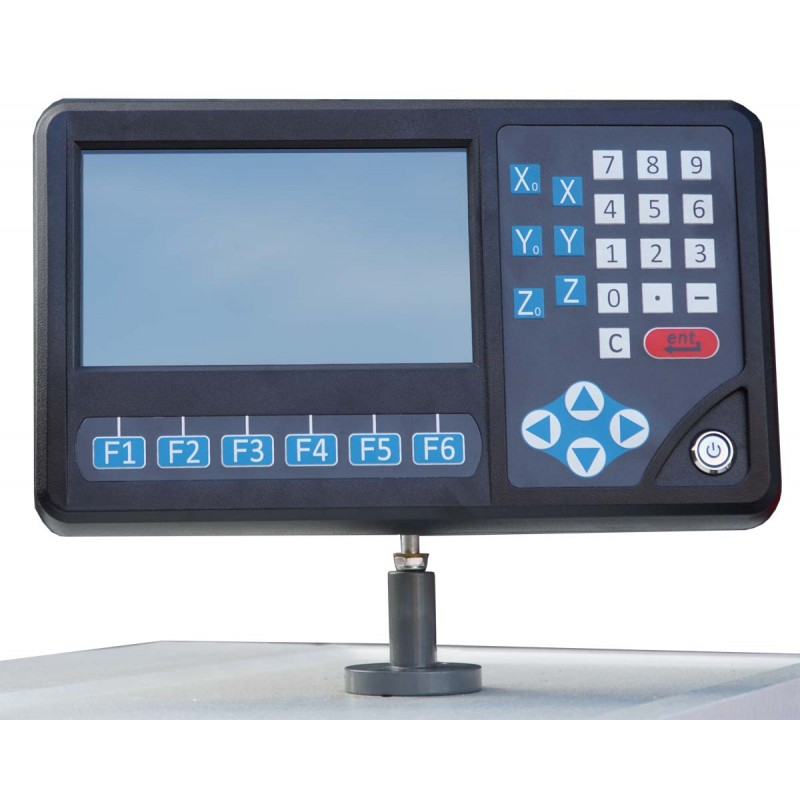

Машината позволява обработка с висока прецизност благодарение на цифровото отчитане в три оси и широкия диапазон на регулиране на подаването. Наличните автоматични надлъжни и напречни подавания повишават комфорта на оператора и позволяват ефективно серийно струговане. Освен това стругът е оборудван с винтова предавка и задвижващ вал, което позволява струговане на метрични, инчови, модулни и D.P. резби – общо 145 вида резби.
Конвенционалният струг CORMAK 420x1100 е подходящ за производствени предприятия, инструментални цехове, ремонтни работилници и сервизни центрове. Благодарение на голямото разстояние между центровете (1100 mm), сменяемия мост и големия проход на шпиндела, тя е идеална за обработка на дълги валове, втулки, дискове и детайли с по-голям диаметър. Това е универсално решение за професионалисти, които очакват надеждност, гъвкавост и висока прецизност при струговането.
| Основни данни за струга | |
| Максимален диаметър на струговане над лежанката | φ 420 mm |
| Максимален диаметър на струговане в изреза на моста x ширина | φ 580x204 |
| Диаметър на струговане над напречния супорт | φ 255 mm |
| Височина на центъра на шпиндела до лежанката | 205 mm |
| Височина от центъра на шпиндела до пода | 1180 mm |
| Максимално разстояние между зъбите | 1100 мм |
| Ширина на лежанката | 250 mm |
| Максимален размер на инструменталния патрон (ШxВ) | 20x20 мм |
| Максимално ход на напречния супорт | 230 мм |
| Максимално преместване на горните плъзгачи | 145 мм |
| Основни характеристики на шпиндела | |
| Отвор на шпиндела | φ 52 mm |
| Край на шпиндела | D1-6 |
| Конус на редукционната втулка на шпиндела | MT6/MT4 |

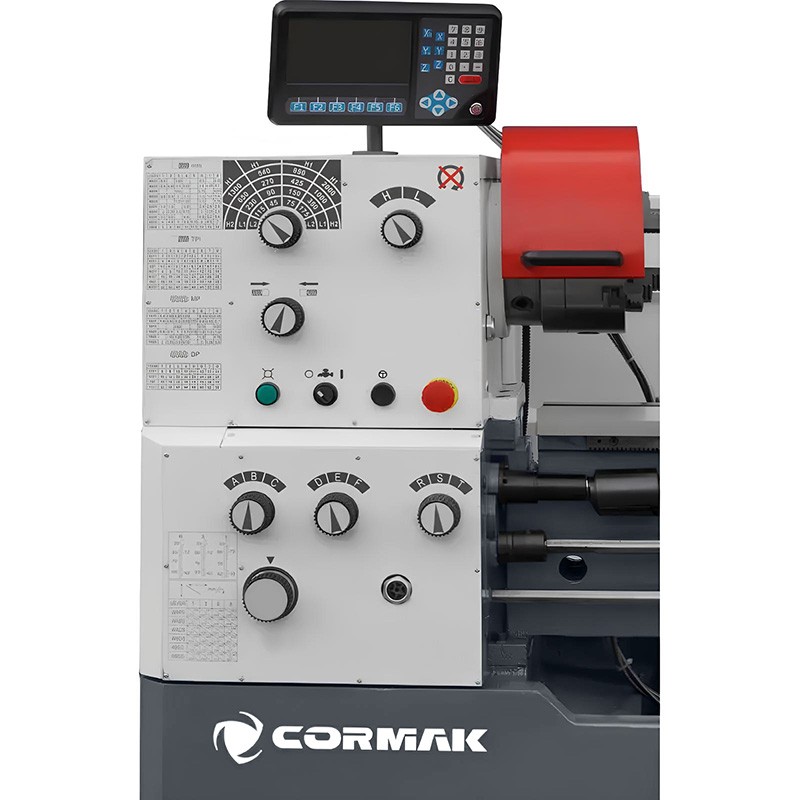

| Брой скорости на шпиндела | 16 |
| Диапазон на скоростта на шпиндела | 45 ~ 2000 об./мин |
| Резби, диапазон и вид на подаване | |
| Диаметър на теглителния винт | φ 28 mm |
| Диапазон и брой метрични резби | 0,2 ~ 14 mm (44 вида) |
| Диапазон и брой инчови резби | 2~56TPI (42 вида) |
| Диапазон и брой модулни резби | 0,2 ~ 3,5 MP (34 вида) |
| Диапазон и брой на DP резбите | 8 ~ 56DP (25 вида) |
| Напредък по дължина | 0,030 ~ 2,062 mm/об. (24 вида) |
| Напречно подаване | 0,005 ~ 0,365 мм/об. (24 вида) |
| Данни за патронника на струга | |
| Ход на втулката на кулачката | 120 mm |
| Диаметър на втулката на кулачката | φ 50 mm |
| Вътрешен конус на втулката на центъра | MT4 |
| Размер на двигателя на струга | |
| Мощност на главния двигател | 3/4,5 kW |
| Мощност на охлаждащата помпа | 0,125 kW |
| Тегло и размери на струга | |
| Общи размери (ДxШxВ) | 198x90x142 см |
| Нетно тегло | 1100 кг |
| Брутно тегло на струга | 1350 кг |
Избирайки универсалния струг CORMAK 420x1100, вие инвестирате в надеждно решение, което ще се доказа в ежедневната експлоатация при прецизна и груба обработка. Поръчайте още сега или се свържете с нашия технически консултант, за да получите подробна информация и индивидуална оферта, съобразена с нуждите на вашия завод.
