5-осев обработващ център MILL 500

Обработващият център MILL 500 5 оси е компактен, 5-осов вертикален CNC обработващ център, проектиран за прецизна обработка на сложни детайли при едно закрепване. Оборудван с накланящ се и въртящ се маса Ø100 mm и управление Siemens или Fanuc, той гарантира най-висока точност и ефективност.

Основни предимства на 5-осовия обработващ център MILL 500

Вертикалният обработващ център MILL 500 5 оси предлага разширени възможности за многоосова обработка, идеални за индустрии, изискващи прецизност и сложна геометрия на детайлите. Това е решение за фирми, търсещи CNC обработващи центрове, които съчетават компактна конструкция с висока производителност и гъвкавост. Ключовите предимства включват:

• Многоосова прецизност: Точност на позициониране ±0,005 mm и повторяемост ±0,003 mm, благодарение на накланящо-въртяща се маса Ø100 mm с ос B (-110° до +30°) и C (непрекъснато въртене 360°).
• Обработка с едно закрепване: 5-осевата интерполация позволява обработката на сложни детайли без необходимост от многократно закрепване, което намалява времето и грешките.
• Компактна конструкция: Твърдата конструкция минимизира вибрациите, осигурявайки стабилност при обработката на прецизни компоненти с тегло до 20 кг.
• Висока производителност на шпиндела: Шпинделът със скорост 10 000 об./мин. позволява ефективно рязане на различни материали, от метали до пластмаси.
• Автоматизация на процесите: 12-позиционен инструментален магазин с автоматична смяна съкращава времето за операциите, увеличавайки производителността.
• Интуитивно управление: Системите Siemens или Fanuc с пълна 5-осова интерполация улесняват програмирането и обслужването.
• Безопасност и ергономичност: Външните охлаждащи дюзи и автоматичната система за смазване осигуряват оптимални условия на работа и минимизират износването на компонентите.
• Универсалност на приложението: Идеални за микрообработка в индустрии като медицинската, часовникарската или електронната.

Конструкция и технология на 5-осовия обработващ център MILL 500

5-осовият център за фрезоване на метал MILL 500 е проектиран с оглед на прецизност и надеждност в изискващи производствени среди. Ключовите елементи на конструкцията включват:

• Твърд корпус на машината: Компактната конструкция от висококачествени материали минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Накланящ се и въртящ се маса Ø100 mm: Позволява пълна 5-осова обработка с обхват на ос B от -110° до +30° и ос C 360°, идеална за малки детайли.
• Високоскоростен шпиндел: Мощният шпиндел с 10 000 об./мин осигурява ефективно рязане с запазване на прецизността.
• Линейни водачи: Висококачествените водачи по осите X, Y, Z (500x400x300 mm) гарантират плавност на движението и точност.
• Магазин за инструменти: 12-позиционен магазин с автоматична смяна на инструменти ускорява производствените процеси.
• Система за охлаждане: Външните охлаждащи дюзи осигуряват оптимална температура на инструмента и детайла, подобрявайки качеството на обработката.
• Автоматична система за смазване: Централната система за смазване намалява износването на компонентите, удължавайки експлоатационния живот на машината.
• Компактни размери: Оптимални за цехове с ограничено пространство, като запазват пълната 5-осова функционалност.

Прецизност и производителност

5-осовият CNC обработващ център MILL 500 предлага несравнима прецизност благодарение на усъвършенстваното управление Siemens или Fanuc с пълна 5-осова интерполация. Точност на позициониране ±0,005 mm и повторяемост ±0,003 mm позволяват обработка на детайли със сложна геометрия с минимални отклонения. Системата оптимизира траекториите на инструмента, съкращавайки времето на цикъла и увеличавайки ефективността на производството.

Приложение на вертикалния обработващ център MILL 500 5 оси

Вертикалните обработващи центрове като MILL 500 5 оси са незаменими в отрасли, изискващи най-висока прецизност, включително:

• Медицинска и стоматологична промишленост: Производство на импланти, хирургически инструменти и протезни компоненти.
• Часовникарската промишленост: Обработка на прецизни елементи на часовникови механизми.
• Електронна промишленост: Производство на микрокомпоненти за електронни устройства.
• Микромеханика: Прототипиране и производство на малки форми, електроди и вложки.

Машината е идеална за предприятия, специализирани в прецизна микрообработка и прототипиране.

Стандартно оборудване

• Система за управление Siemens Sinumerik 828D или Fanuc с пълна 5-осова интерполация
• Накланяща се и въртяща се маса Ø100 mm
• Шпиндел 10000 об/мин
• 12-позиционен инструментален магазин
• Външни охлаждащи дюзи
• Автоматична централна смазочна система
• Осветление на работната зона
• 3-цветни аварийни лампи

Допълнително оборудване

• Система за управление Siemens Sinumerik 828D
• Охлаждане през шпиндела (20 bar)
• Сонда за измерване на инструмента Renishaw TS27R
• Сонда за измерване на детайла Renishaw OMP60
• Измервателни цикли Renishaw
• Отвеждане на маслена мъгла
• Сепаратор за масло и охлаждаща течност
• Измервателни линейки за линейни оси

Технически параметри

CNC управление – Siemens и Fanuc

Обработващият център MILL 500 с 5 оси предлага усъвършенствани системи за управление CNC, като Siemens Sinumerik 808D, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

Siemens Sinumerik 808D

• Интуитивен интерфейс: Лесен за работа, идеален за по-малки цехове и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при фрезоване и струговане.

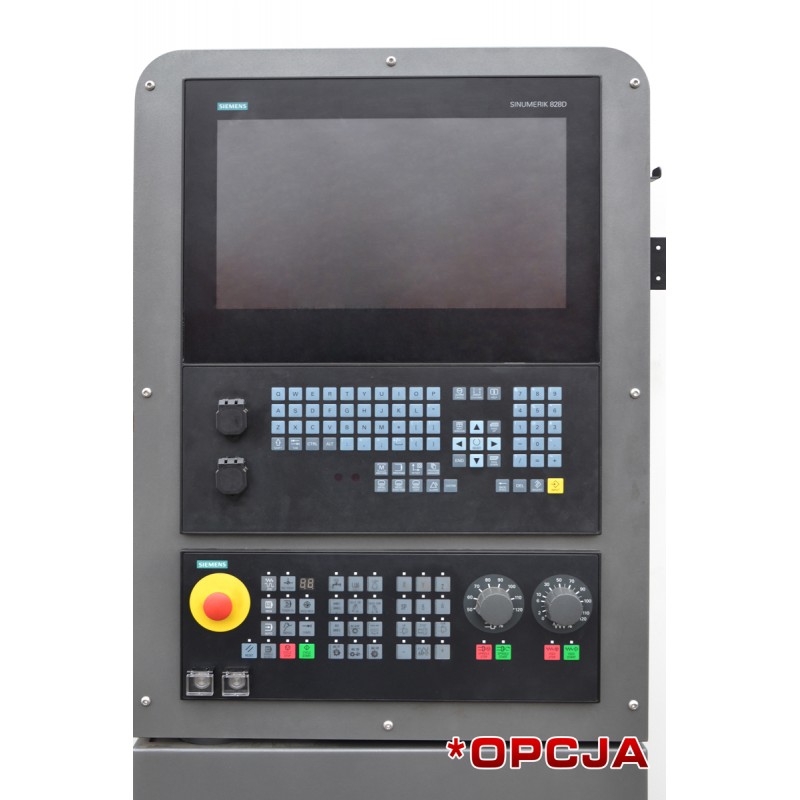

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли за струговане: Идеални за прецизни операции по струговане.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за Siemens Sinumerik 808

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни обработващи центрове и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
