СТАНКОВА МАШИНА С ЦНК CORMAK 400x750, ХИДРАВЛИЧЕН ПАТРОН, 12 ИНСТРУМЕНТА, SIEMENS SINUMERIK 808D

CNC струг с наклонено легло CK400X750 – Cormak

CNC струг с наклонена основа CK400X750 е усъвършенствана индустриална машина, предназначена за прецизна обработка на метал. Оборудван с модерно управление Siemens Sinumerik 808D и солидна конструкция, той осигурява надеждност и висока производителност в изискващи производствени среди.

Основни предимства на CNC струга CK400X750

Цифровият струг CK400X750 е проектиран, за да отговори на нуждите на съвременните производствени предприятия. Ключовите му предимства включват както усъвършенствани технологични решения, така и практични ползи за потребителя, които се отразяват на ефективността и качеството на обработката. По-долу представяме подробно предимствата на машината:

• Висока прецизност на обработката – наклоненото легло и усъвършенстваното CNC управление осигуряват точност дори при сложни детайли, като минимизират отклоненията в размерите.
• Повишена производителност – максималните ходове на осите Z/X (10000/8000 мм/мин) и широкият диапазон на скоростта на шпиндела (200-4000 об./мин) позволяват бърза и ефективна обработка.
• Здрава конструкция – масивната конструкция с тегло 3300 кг гарантира стабилност и намаляване на вибрациите, което е от ключово значение при обработката на големи детайли.
• Интуитивно управление – системата Siemens Sinumerik 808D с графичен интерфейс улеснява програмирането и работата дори за по-малко опитни оператори.
• Универсалност на приложението – машината позволява обработка на разнообразни материали, като стомана, алуминий или метални сплави, в различни видове производство.
• Икономична експлоатация – автоматичната система за смазване и ефективната система за охлаждане намаляват износването на компонентите и разходите за поддръжка.
• Гъвкавост на конфигурацията – възможността за разширение с опционално управление Siemens Sinumerik 828D или задвижвани инструменти увеличава функционалността на машината.

Конструкция и технология на CNC струга

Наклонена лежанка за максимална стабилност

Индустриалният струг CK400X750 се отличава с наклонена лежанка, която осигурява отлична твърдост и ефективно отстраняване на стружките. Тази конструкция минимизира механичните и термичните деформации, което се отразява на прецизността на обработката и по-дългия експлоатационен живот на машината.

Шпиндел и задвижваща система

Шпинделът с диаметър 52 mm и патрон 210 mm се задвижва от двигател с мощност 7,5 kW. Широкият диапазон на скоростта на шпиндела (200-4000 об./мин.) позволява адаптиране на параметрите за обработка на различни материали, от леки сплави до твърди стомани.

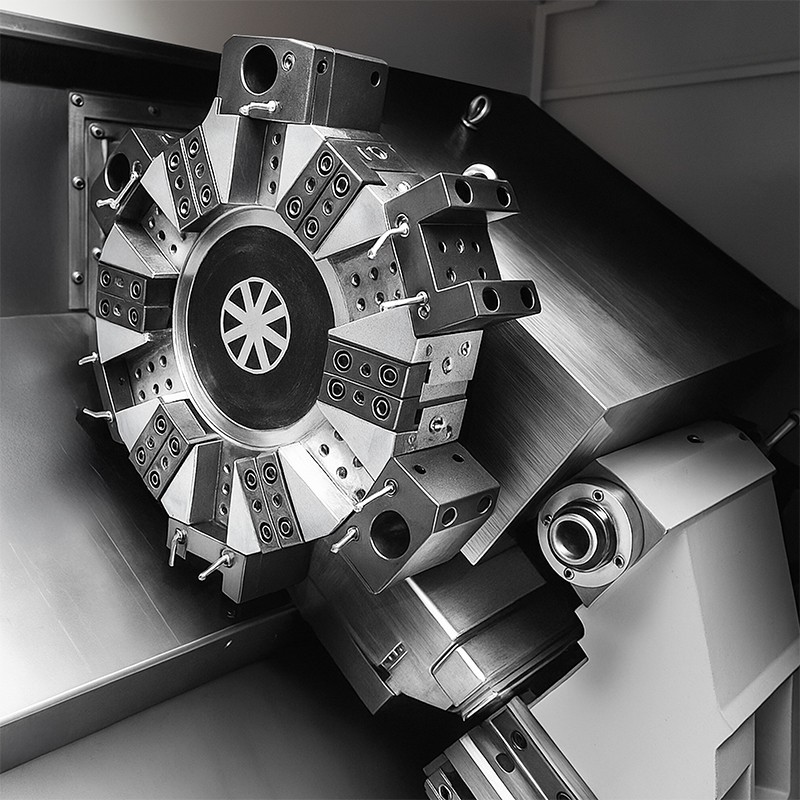

Револверна глава и инструменти

12-позиционната револверна глава позволява бърза смяна на инструменти с размери 12x25 mm, което увеличава гъвкавостта на производството и минимизира времето за престой. Системата за автоматично смазване на водачите и предавките осигурява плавна работа и намалява механичното износване.

Система за охлаждане и хидравличен супорт

Ефективната охладителна система предотвратява прегряването на детайла и инструмента, което е важно при продължителна серийна обработка. Хидравличният супорт с втулка с диаметър 62 mm, ход 80 mm и конус MK4 осигурява стабилно закрепване на детайли с дължина до 750 mm.

Прецизност и производителност

CNC стругът за метал CK400X750 съчетава съвременна технология с солидна конструкция, което гарантира висока прецизност и производителност. Наклоненото легло намалява вибрациите, позволявайки получаването на гладки повърхности и точни размери на детайлите. Максималният диаметър на струговане над лежанката е 400 mm, а над супорта – 210 mm, което позволява обработката на широка гама от детайли. Бързите ходове и гъвкавото управление осигуряват ефективност както при единичното, така и при серийното производство.

Приложение на CNC струга

Цифровият струг CK400X750 е идеалното решение за производствени предприятия, които се нуждаят от надеждни машини за механична обработка. Той намира приложение в:

• Автомобилната промишленост – производство на прецизни компоненти, като валове, втулки или елементи на окачването.
• Машиностроителната промишленост – обработка на машини части, включително зъбни колела, задвижващи валове и корпуси.
• Малки и средни цехове – универсалността и лесната експлоатация правят машината подходяща за по-малки предприятия.
• Серийно и единично производство – гъвкавостта на машината позволява както производството на големи партиди, така и на единични детайли с високи изисквания.

Технически параметри

Стандартно оборудване

• Управление Siemens Sinumerik 808D – интуитивно и надеждно CNC управление.
• Хидравличен 3-челюстен стругов патрон – осигурява стабилно закрепване на детайлите.
• 12-позиционна револверна глава – позволява бърза смяна на инструментите.
• Комплект меки челюсти – за прецизно захващане на детайлите.
• Хидравличен супорт – гарантира стабилност при обработката на по-дълги детайли.
• Система за охлаждане – минимизира прегряването на детайла и инструмента.
• Система за автоматично смазване – удължава експлоатационния живот на водачите и предавките.
• 24V халогенно осветление – подобрява видимостта в работната зона.
• Инструкция на полски език – улеснява въвеждането в експлоатация и обслужването на машината.
• Декларация за съответствие CE – потвърждава съответствието с европейските стандарти.

Допълнително оборудване

• Управление Siemens Sinumerik 828D – усъвършенствано управление за по-сложни операции.
• Контейнер за стружки (лентов) – улеснява поддържането на реда на работното място.
• Получаване на детайла – подпомага автоматизацията на производствените процеси.
• Задвижвани инструменти – позволяват фрезоване и пробиване на струга.

CNC управления – Siemens и Fanuc

CNC струговете за метал от серията CK400X750 са оборудвани с реномирани системи за управление Siemens Sinumerik 808D, Siemens Sinumerik 828D (опционално) или Fanuc Oi-TF. Всяка от тези системи осигурява прецизност, надеждност и лекота на работа, съобразени с различни производствени нужди.

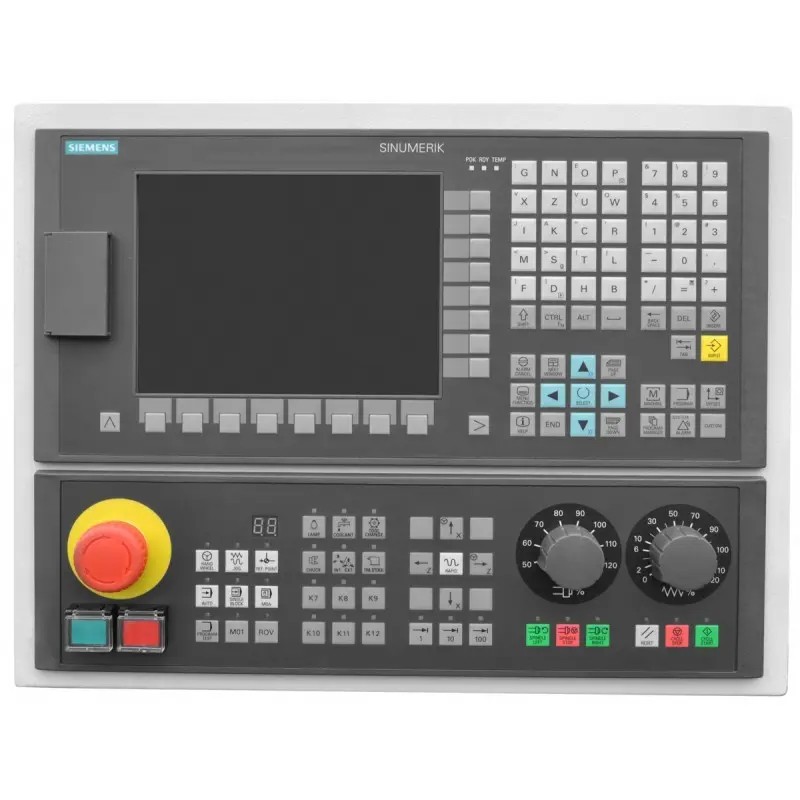

Siemens Sinumerik 808D

Siemens Sinumerik 808D е икономично управление за по-малки цехове, предлагащо интуитивен интерфейс, висока надеждност и съвместимост с основните стругови операции.

Siemens Sinumerik 828D

Siemens Sinumerik 828D осигурява висока изчислителна мощност и разширени функции, като цикли на обработка и съвместимост с CAD/CAM системи, идеални за по-взискателни приложения.

Fanuc Oi-TF

Fanuc Oi-TF предлага стабилност и прецизност в серийното производство, с интуитивен интерфейс и усъвършенствани функции за струговане, осигуряващи високо качество на обработката.

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK е лидер в бранша. Нашите CNC стругове отговарят на най-високите стандарти за качество и безопасност, потвърдени с CE сертификати. Предлагаме професионален гаранционен и следгаранционен сервиз, както и експертни технически консултации.

Свържете се с нас!

Инвестирайте в CNC струг с наклонено легло CK400X750 и увеличете ефективността на производството си. Свържете се с нашия екип, за да получите подробна информация и да подберете машината според вашите нужди.

Поръчайте сега!
