Стругът CORMAK TORNADO 360x1000 PLUS е оборудван с патрон за шпиндел D1-5 CAMLOCK и отвор на шпиндела 52 мм, което осигурява по-сигурно, по-твърдо и по-стабилно закрепване на патрона в сравнение с по-малките решения от типа D1-4, особено при по-тежка обработка и работа с по-големи детайли. Мощността на главния двигател 2,0/2,4 kW (400 V) гарантира по-голям резерв на мощност в сравнение с конкурентните модели от 1,5 kW, което се отразява в по-добра производителност, по-стабилна работа при натоварване и по-ефективна обработка на стомана и легирани материали.

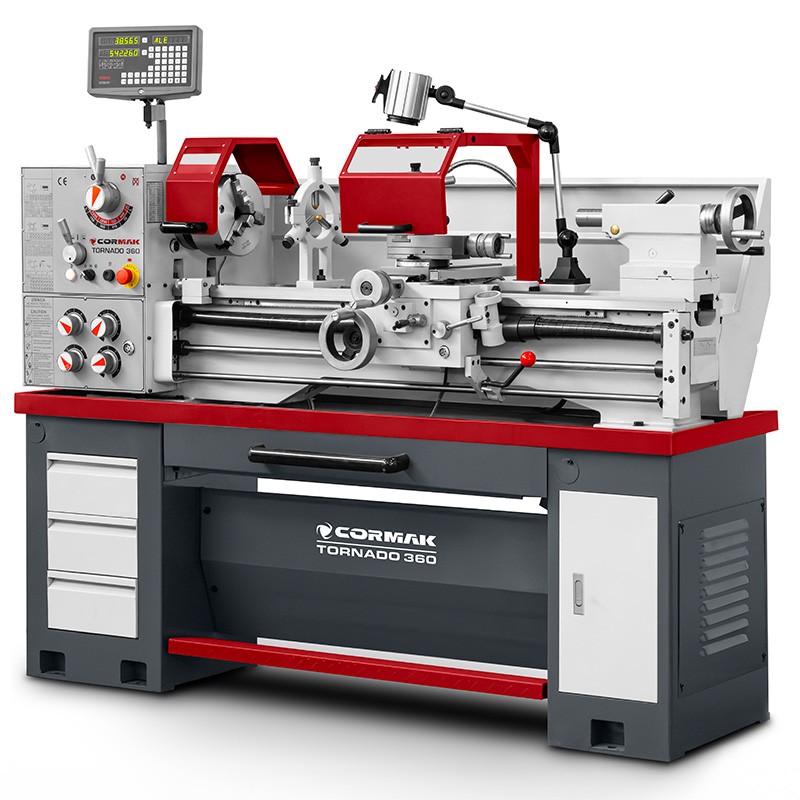

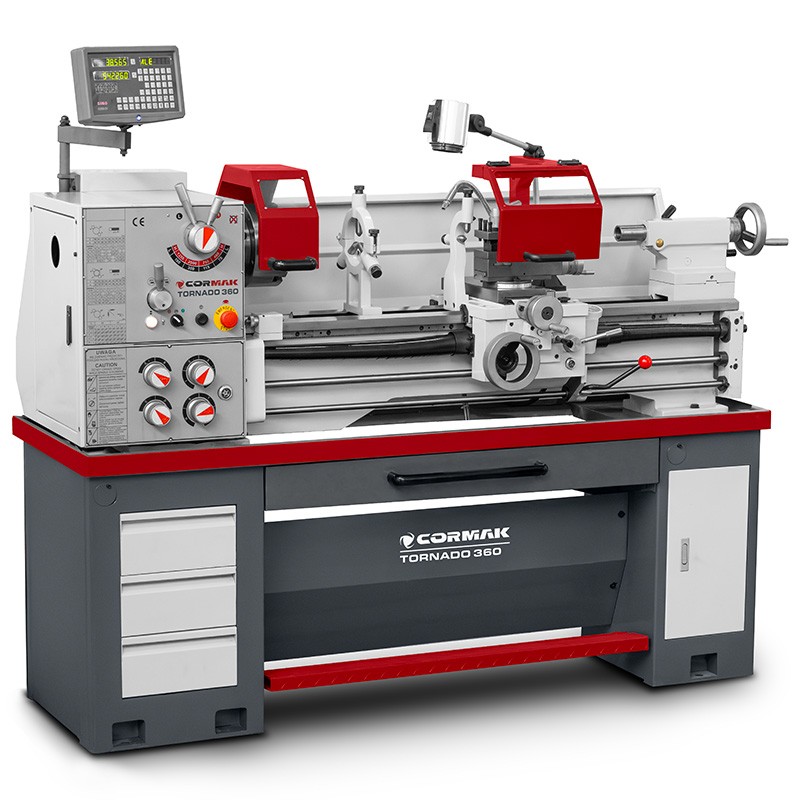

Универсален конвенционален струг CORMAK TORNADO 360x1000 PLUS
CORMAK TORNADO 360x1000 PLUS е висококачествен универсален струг, предназначен за прецизна обработка на метали. Този модел, отличаващ се със стабилна конструкция, цифрово отчитане по две оси и богато стандартно оборудване, е идеален както за производствени предприятия, така и за инструментални цехове. Стругът е проектиран с оглед на максимална ефективност и надеждност при широк спектър от стругови приложения.
Основни предимства на машината
- Закалено и шлифовано легло с ширина 188 mm – осигурява твърдост и минимизира вибрациите по време на работа.

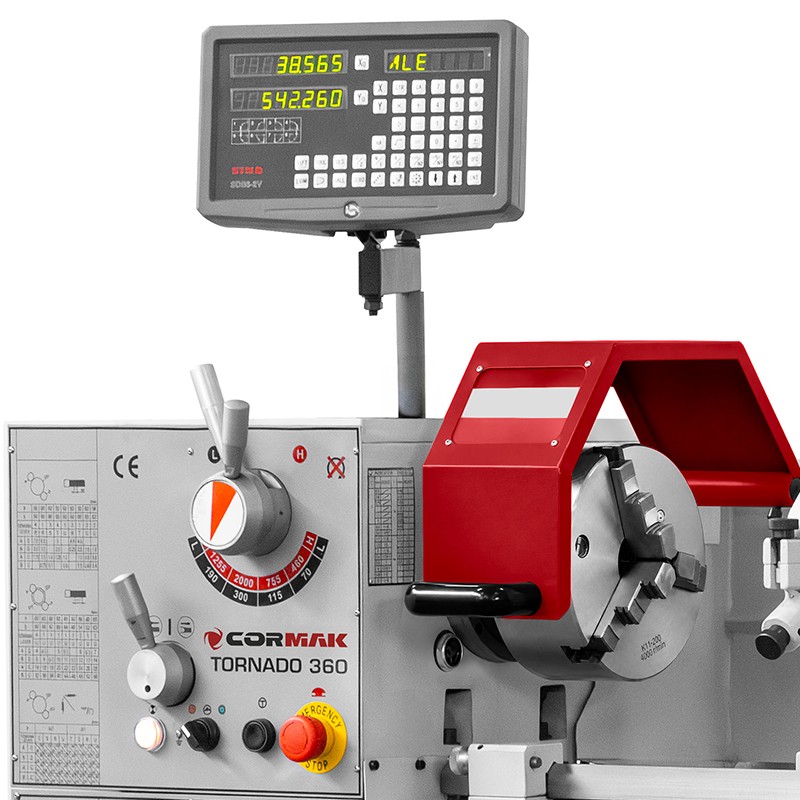

- Цифрово отчитане по две оси – прецизно позициониране на супорта по осите X и Z.
- Голям проход на шпиндела 52 mm – позволява обработка на материали с по-голям диаметър.
- Шпиндел Camlock D1-5 – стабилно и безопасно закрепване на патрона.
- Двигател 2,0 kW – подходяща мощност за обработка на конструкционни и легирани материали.
- Разширена кутия за подаване – 26 диапазона метрични резби, 34 диапазона инчови резби, струговане на десни и леви резби.
- Сменяем мост в лежанката – увеличаване на диаметъра на струговане до 490 мм.
- Цифрово отчитане и богато стандартно оборудване – 3-челюстни и 4-челюстни патрони, предна плоча, комплект допълнителни сменяеми дискове
Конструкция и технология
- Леглото на струга е изработено от чугун с висока твърдост, закалено и шлифовано, със сменяем мост за струговане на детайли с по-големи размери.
- Ножов патрон, пригоден за ножове 20 × 20 мм – позволява работа с по-големи режещи инструменти.

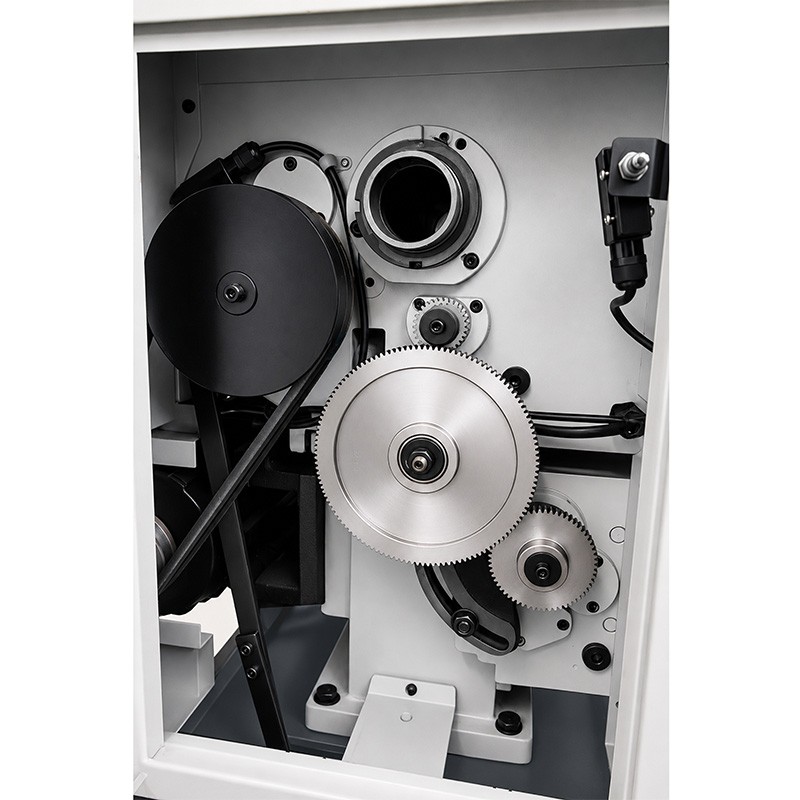

- Задвижваща система с закалени и шлифовани зъбни колела – плавна и дълготрайна работа в целия диапазон на оборотите.
- Шпиндел, монтиран на лагери с повишена издръжливост, осигуряващ висока прецизност на въртене.
Прецизност и производителност
- Цифрово отчитане по две оси – бърз и точен контрол на положението на инструмента спрямо обработвания детайл.
- Възможност за струговане без смяна на предавателни колела – улеснява конфигурирането на машината и съкращава времето за подготовка и довършителни работи.
- Вграден таймер за нарязване на резба – прецизно възпроизвеждане на витката, което улеснява операциите при нарязване на резби.
- Регулируемо съединително съединение – защита срещу повреда на механизмите в случай на претоварване.
Приложение
Конвенционалният струг CORMAK TORNADO 360x1000 PLUS намира приложение в:
- промишлени и производствени предприятия,
- ключарски работилници и инструментални цехове,
- учебни центрове и учебни лаборатории,
- отдели за техническо обслужване и прототипни цехове.
Стандартно оборудване
- 3-челюстна хватка 200 мм
- 4-челюстна менгеме
- Предна плоча
- Фиксирана и подвижна опора
- 2-осев цифров дисплей
- Чекмедже за стружки и чекмедже за инструменти
- Система за охлаждане
Допълнително оборудване
- Система за бърза смяна на патрони
- Бързозакопчаващ се Imak
- Допълнителен комплект ножове и многоостриеви пластини
Технически данни:
| 3-челюстна хватка |
200 mm |
| Максимален диаметър на струговане над лежанката |
360 мм |
| Диаметър на струговане над супорта |
225 мм |
| Диаметър на струговане в изреза на моста |
490 мм |
| Дължина на струговане в фиксирани зъби |
1000 мм |
| Проход на шпиндела |
52 мм |
| Скорост на въртене на шпиндела |
70–2000 об./мин. (8 диапазона) |
| Накрайник на шпиндела |
D1-5 CAMLOCK |
| Конус на шпиндела |
MK6 |
| Диапазон на метричните резби |
(26) 0,4 – 7 mm |
| Диапазон на инчовите резби |
(34) 4 – 56 TPI |
| Диаметър на лагерната втулка на шпиндела |
42 mm |
| Изместване на втулката на шпиндела |
100 (0,04) мм |
| Мощност на главния двигател |
2,0/2,4 kW (400 V) |
| Размери (Д × Ш × В) |
1800 × 750 × 1650 мм |
| Тегло |
760 кг (±2%) |
Изберете универсалния струг CORMAK TORNADO 360x1000 PLUS – прецизен, издръжлив и богато оборудван конвенционален струг за професионална металообработка. Поръчайте още днес и разширете възможностите на Вашия цех благодарение на доказаната технология на CORMAK.
