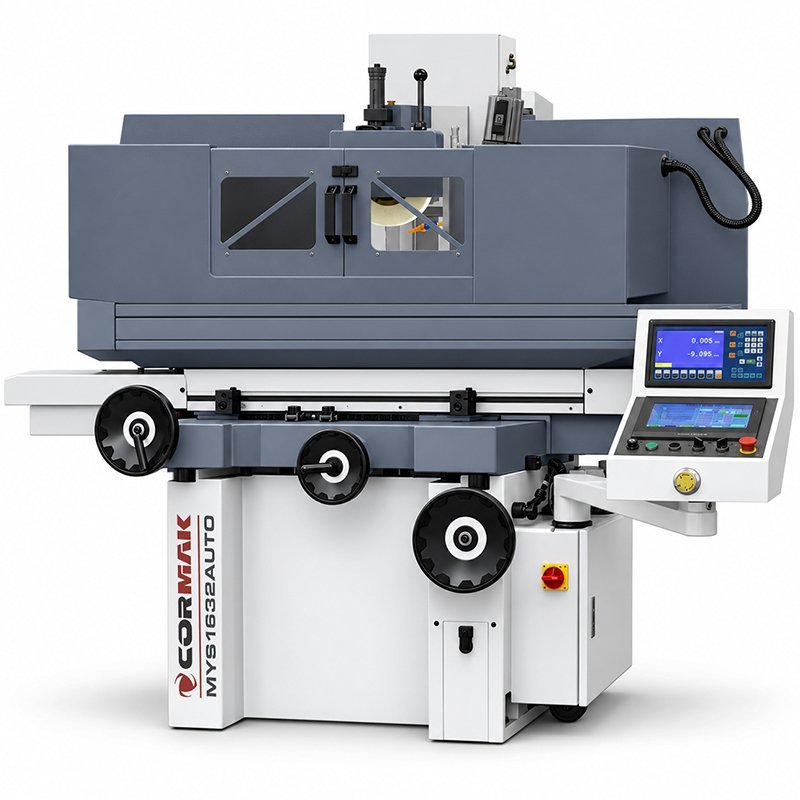

Плоскошлайфната машина MYS1632 AUTO е здрава промишлена машина за точно и повторяемо шлифоване на плоски повърхнини. Голямата работна маса 915x400mm, магнитният патронник 800x400mm и шпинделният двигател 4,0kW осигуряват стабилна обработка и на по-големи детайли. Автоматичното вертикално подаване, хидравличната система и охлаждането повишават удобството при работа и улесняват постигането на високо качество на повърхнината.
Плоскошлайфната машина MYS1632 AUTO е промишлена шлифовъчна машина за метал, предназначена за прецизна обработка на плоски повърхнини в производството, инструментални цехове и ремонтни отдели. Работната маса 915x400mm, магнитният патронник 800x400mm, шпинделният двигател с мощност 4,0kW и сервозадвижването на вертикалното подаване образуват конфигурация, подготвена за точна и повторяема обработка на детайли.
Моделът MYS1632 AUTO е проектиран за шлифоване на повърхнини, изискващи точно водене на масата и прецизен контрол на положението на шлифовъчния диск. Размерът на работната маса е 915x400mm, а максималният ход на масата е 760x480mm. Магнитният патронник с размери 800x400mm осигурява голяма площ за закрепване на феромагнитни детайли по време на шлифоване.
Максималното разстояние между масата и оста на шпиндела е 525mm, а между магнитния патронник и оста на шпиндела – 440mm. Тези параметри позволяват обработка на детайли с различна височина и използване на подходяща технологична екипировка.

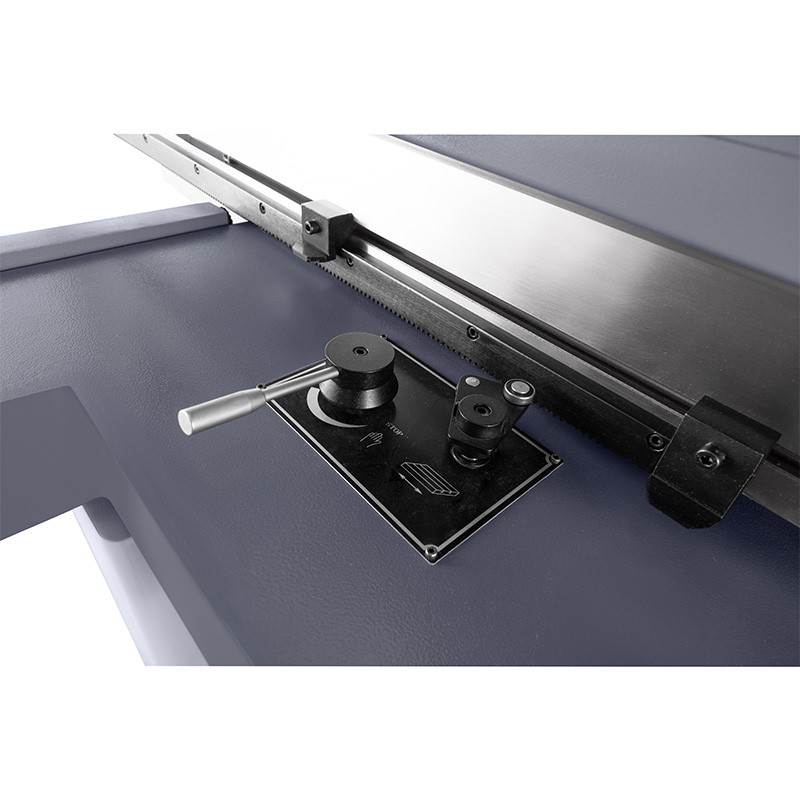

Подаването на ръчното колело за напречно движение е 4mm/об., а делението е 0,02mm, което позволява точен контрол на настройката при подготовката на процеса на шлифоване.
Вертикалното подаване се извършва с помощта на MPG. Наличните стойности на преместване позволяват преминаване от позициониращи движения към прецизно подаване при довършителна обработка. Системата се задвижва от серводвигател с мощност 0,75kW.
Задвижването на шлифовъчния диск се осъществява от шпинделен двигател с мощност 4,0kW. При честота 50Hz скоростта на диска е 1450, а използваният шлифовъчен диск е с размери 350x127x40mm.
Охлаждащата система подпомага отвеждането на топлината от зоната на контакт между шлифовъчния диск и детайла, като ограничава влиянието на температурата върху условията на извършвания процес.

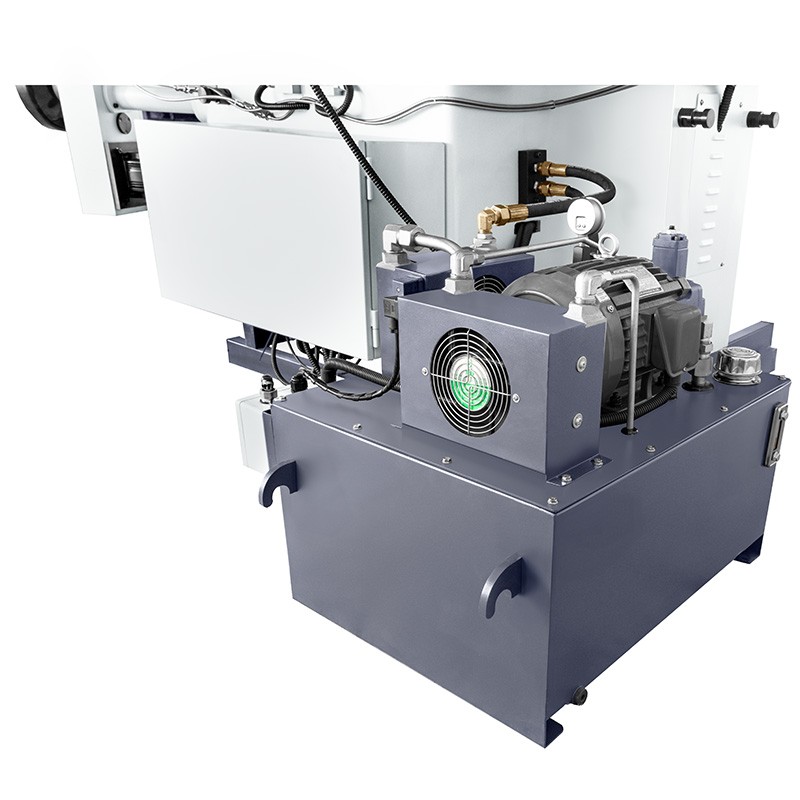

Магнитната плоскошлайфна машина MYS1632 AUTO е оборудвана с хидравлична станция, задвижвана от двигател 2,2kW. Резервоарът за масло е с вместимост 80L, а помпата за охлаждаща течност е с мощност 0,09kW.
MYS1632 AUTO е предназначена за металообработващи предприятия, инструментални цехове, единично и серийно производство, както и отдели за техническа поддръжка. Може да се използва за шлифоване на плочи, машинни части, инструментални елементи, базови повърхнини, форми и други детайли, изискващи прецизно довършване на плоска повърхнина.
| Технически параметри | |
|---|---|
| РАЗМЕРИ НА МАСАТА | 915x400mm |
| МАКС. ХОД НА МАСАТА | 860x440mm |
| РАЗМЕР НА МАГНИТНИЯ ПАТРОННИК | 800x400mm |
| МАКС. РАЗСТОЯНИЕ МЕЖДУ МАСАТА И ОСТА НА ШПИНДЕЛА | 525mm |
| МАКС. РАЗСТОЯНИЕ МЕЖДУ МАГНИТНИЯ ПАТРОННИК И ОСТА НА ШПИНДЕЛА | 440mm |
| ПОДАВАНЕ НА РЪЧНОТО КОЛЕЛО ЗА НАПРЕЧНО ДВИЖЕНИЕ / ДЕЛЕНИЕ | 4mm/об., деление 0,02mm |
| ВЕРТИКАЛНО ПОДАВАНЕ MPG – ДЕЛЕНИЕ | 001 / 0,01 / 0,1 |
| ВЕРТИКАЛНО ПОДАВАНЕ MPG | 0,1 / 1 / 10mm/об. |
| СКОРОСТ НА ДИСКА (50Hz) | 1450 |
| РАЗМЕРИ НА ДИСКА (външ. d x вътр. d x дебелина) | 350x127x40mm |
| МОЩНОСТ НА ШПИНДЕЛНИЯ ДВИГАТЕЛ | 4,0kW |
| СЕРВОДВИГАТЕЛ ЗА ВЕРТИКАЛНО ПОДАВАНЕ | 0,75kW |
| ДВИГАТЕЛ НА ХИДРАВЛИЧНАТА СТАНЦИЯ | 2,2kW |
| ВМЕСТИМОСТ НА РЕЗЕРВОАРА ЗА МАСЛО | 80L |
| ПОМПА ЗА ОХЛАЖДАЩА ТЕЧНОСТ | 0,09kW |
| ТЕГЛО НА МАШИНАТА | 2 720kg |
| РАЗМЕРИ НА МАШИНАТА | 2,82 x 2,05 x 1,91m |
*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.
Комбинацията от маса 915x400mm, магнитен патронник 800x400mm, шпинделно задвижване 4,0kW, хидравлична система и вертикално сервозадвижване прави MYS1632 AUTO подходяща за професионално и повторяемо шлифоване на плоски повърхнини. Свържете се с консултант на CORMAK, за да изберете шлифовъчен диск и допълнително оборудване според обработваните материали и изискванията на технологичния процес.
