Машина за шлифоване на плоскости 400x1000 (406x1020)

Машина за шлифоване на плоскости 400x1000 – CORMAK

Шлифовъчната машина за плоски повърхности 400x1000 е усъвършенствано устройство, предназначено за прецизно шлифоване на плоски повърхности в машиностроителната промишленост. Оборудвана с автоматични ходове по три оси и цифрово отчитане, тя осигурява висока точност на обработката, като запазва солидната си конструкция. Ключовото предимство на тази магнитна шлифовъчна машина за плоски повърхности е способността ѝ да поема големи натоварвания до 600 кг, което я прави надежден инструмент в изискващи производствени приложения.

Основни предимства на машината

Шлифовъчната машина за плоскости 400x1000 се отличава с параметри, които пряко се отразяват на ефективността и издръжливостта при ежедневна експлоатация. По-долу са представени ключовите предимства, произтичащи от нейната конструкция и технически спецификации:

• Автоматични ходове за три оси: Позволяват прецизен контрол на движението на масата, като намаляват грешките на оператора и повишават повторяемостта на обработката.

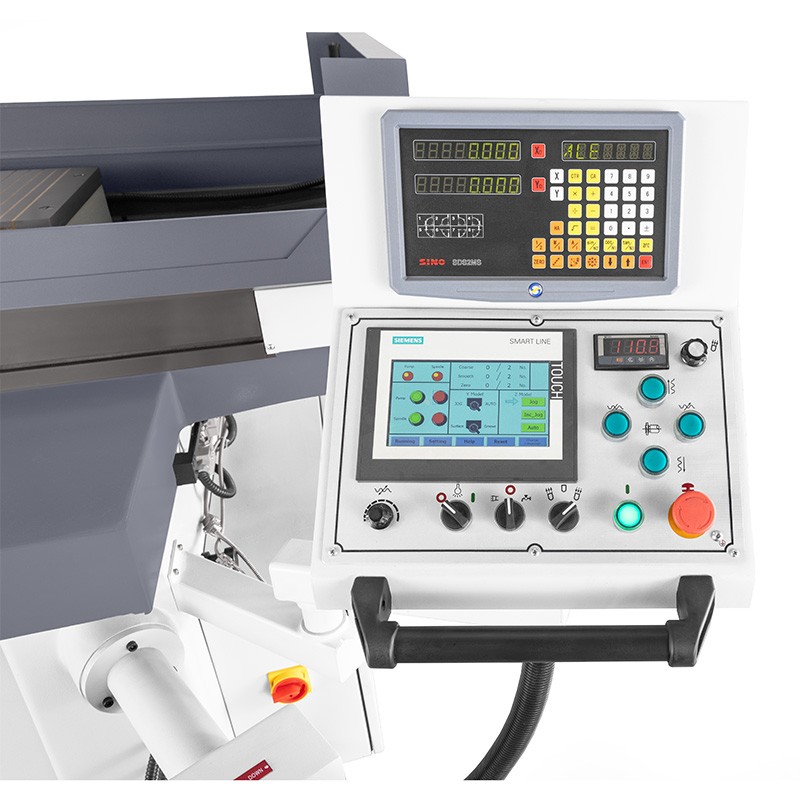

• Цифрово отчитане: Осигурява точно проследяване на позицията, което минимизира отклоненията и подобрява качеството на повърхностната обработка.
• Здрава конструкция: Изработена от материали с висока якост, гарантира стабилност при работа с тежки елементи до 600 кг.
• Висока точност: Благодарение на скоростта на шлифовъчния диск от 1450 об./мин. и прецизните вертикални ходове от 0,005 мм, постига толерансите, изисквани при прецизната производство.
• Ефективна система за охлаждане: Интегрираната система за охлаждане предотвратява прегряването, удължава живота на инструментите и подобрява качеството на шлифованата повърхност.
• Енергоспестяващи двигатели: Двигателят на шпиндела с мощност 5,5 kW осигурява оптимална производителност при ниска консумация на енергия, което намалява оперативните разходи.

Конструкция и технология

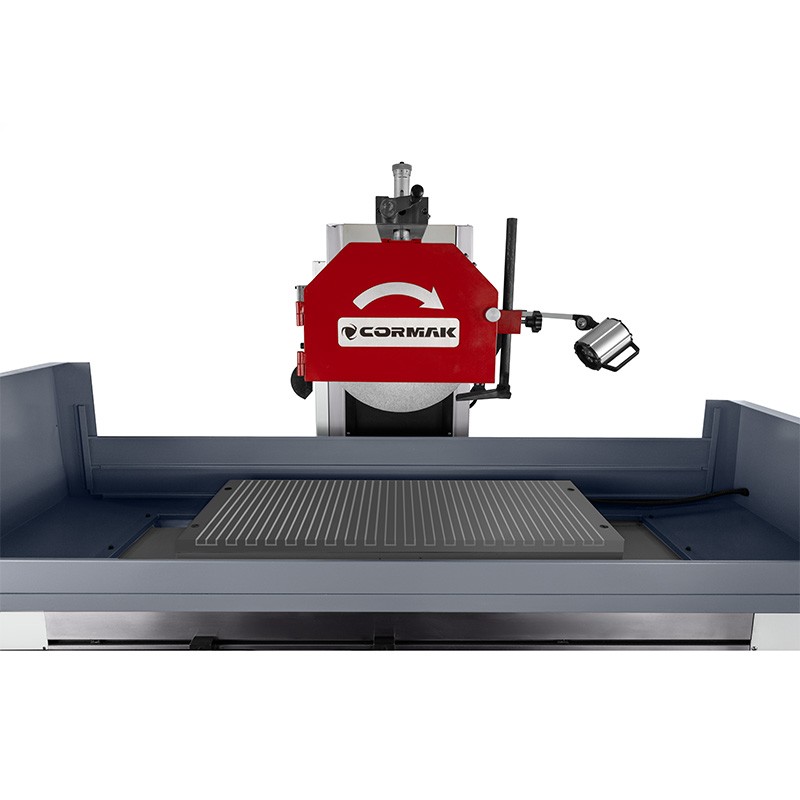

Шлифовъчната машина за плоскости 400x1000 се основава на солидна конструкция на лежанката, която осигурява твърдост и минимизира вибрациите по време на обработката. Шпинделът със скорост 1450 об./мин е монтиран в прецизни лагери, което гарантира стабилна работа на шлифовъчния диск с размери 350 x 40 x 127 мм. Хидравличната система управлява надлъжното придвижване на масата в диапазон 7~23 м/мин, докато автоматичното напречно и вертикално придвижване позволява точно управление на движението. Работната маса с размери 406x1020 мм е оборудвана с електромагнитна приставка, което улеснява закрепването на детайлите и повишава безопасността. Интегрираната система за охлаждане с помпа с мощност 0,14 kW ефективно отвежда топлината, предотвратявайки термични деформации. Моторните задвижвания, включително моторът на маслената помпа с мощност 2,2 kW и вертикалното задвижване с мощност 1 kW, са оптимизирани за дълготрайност и ниско ниво на шум. Цялата конструкция тежи 4000 кг, което подчертава нейната стабилност в индустриални среди с висока интензивност на работа. Тази технология прави магнитната шлифовъчна машина за плоскости идеално решение за задачи, изискващи дългосрочна надеждност.

Прецизност и производителност

При шлифовъчната машина за плоскости 400x1000 прецизността е пряк резултат от усъвършенстваните механизми за подаване и контрол. Автоматичното прекъснато подаване в диапазон 0,1~8 mm и вертикалното подаване от 0,005 mm позволяват постигането на толеранс под 0,01 mm, което е от ключово значение при производството на детайли с високи изисквания към размерите. Производителността се увеличава от максималното придвижване на масата 450x1130 mm при скорост до 990 mm/min в напречно движение, което позволява бърза обработка на големи повърхности без загуба на точност. Шлифовъчният диск с оптимална скорост осигурява равномерно отстраняване на материала, като минимизира износването и подобрява финишната повърхност Ra под 0,2 μm. Системата за цифрово отчитане на трите оси елиминира ръчните грешки, което съкращава времето за настройка и увеличава производителността в производствените цикли. В сравнение със стандартните шлифовъчни машини за плоскости, този модел предлага по-висока товароносимост от 600 кг, което позволява обработка на по-тежки детайли без компромиси в прецизността. Енергийната ефективност на двигателите намалява разходите, а солидната конструкция минимизира престоите, причинени от аварии, което прави машината ефективен инструмент за оптимизиране на индустриалните процеси.

Приложение

Плоскошлифовъчната машина 400x1000 е предназначена за производствени предприятия, специализирани в металообработката, като инструментални цехове, машиностроителни заводи и сервизни центрове. Тя е идеална за шлифоване на плоски повърхности на машини, матрици, форми за леене под налягане и прецизни детайли, изискващи висока размерна точност. В B2B среда, където приоритет са повторяемостта и производителността, тази магнитна шлифовъчна машина за плоскости подпомага серийното и единичното производство, като обработва материали като стомана, чугун или алуминий. Приложението ѝ обхваща също така регенерацията на износени компоненти в тежка промишленост, където максималното разстояние от масата до шпиндела от 570 mm позволява обработката на по-големи детайли. Машината се препоръчва особено за предприятия, стремящи се към автоматизация на процесите на шлифоване, където автоматичните ходове и цифровото отчитане намаляват зависимостта от уменията на оператора.

Технически данни

Схема на крайните позиции

Стандартно оборудване

• цифрово отчитане за 3 оси,
• електромагнитна маса 406 x 1020 мм,
• шлифовъчен диск,
• шпилка за балансиране на шлифовъчния диск,
• оправа за шлифовъчен диск,
• комплект инструменти,
• осветителна инсталация 24V,
• охлаждаща система,
• инструкция за експлоатация на полски език,
• Декларация за съответствие (CE).

Допълнително оборудване

• Допълнителни шлифовъчни дискове с различна зърнистост,
• Система за филтриране на охлаждащата течност,
• Усъвършенстван CNC панел за управление,
• Удължаване на сервизната гаранция,
• Комплект за ъглово шлифоване.

Свържете се с нас, за да получите подробна оферта за шлифовъчна машина за плоскости 400x1000. Нашият екип от специалисти ще Ви помогне да изберете конфигурация, съобразена с нуждите на Вашето предприятие.
