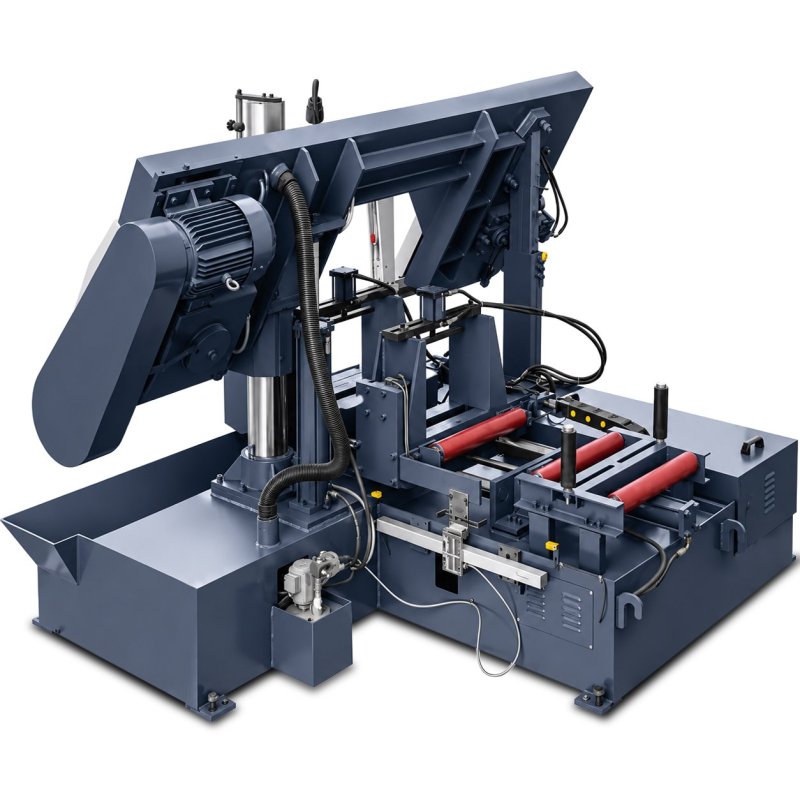

Автоматична двуколонна лентоотрезна машина за метал CORMAK H600SA

Автоматична лентоотрезна машина CORMAK H600SA – рязане на плътен метален материал

Автоматичната лентоотрезна машина CORMAK H600SA е предназначена за промишлено рязане на плътни материали с големи напречни сечения, както и на пакети от профили и дебелостенни тръби. В металообработващите предприятия рязането често предхожда струговане, фрезоване или други операции, за които са необходими заготовки с определена дължина. Правилно подбраната отрезна машина подобрява организацията на подготовката на материала и прехвърлянето на заготовките между производствените работни места.

H600SA съчетава капацитет на рязане 600 × 600mm, задвижване на режещата лента с мощност 5,5kW, PLC управление и автоматично подаване на материала. Тази комбинация от параметри отговаря на потребностите на предприятията, в които подготовката на материали с големи напречни сечения е редовен етап от производствения процес.

Капацитет на рязане 600 × 600mm – обработка на материали с големи напречни сечения

Максималният размер на рязане е 600 × 600mm. Този параметър е от основно значение при избора на отрезна машина според размерите на подготвяния материал. При материали с нестандартна геометрия трябва да се вземат предвид също тяхната форма и начинът на разполагане в зоната на рязане.

Освен за плътен материал лентоотрезната машина за метал намира приложение и при рязане на пакети от профили и дебелостенни тръби. Когато технологията позволява пакетно рязане, подходящо групираните елементи могат да бъдат отрязани в една обща операция. Това е важно при подготовката на серии от заготовки, предназначени за следващите производствени етапи.

Условие за правилното протичане на пакетното рязане е подходящото разполагане и стабилното закрепване на отделните елементи. Изборът на начин за подготовка на пакета трябва да отчита неговата геометрия, размери и характеристиките на материала.

PLC управление и автоматично подаване на материала до 500mm

PLC контролерът управлява автоматичния работен цикъл на отрезната машина. В комбинация с механизма за подаване на материала той подпомага изпълнението на повтаряеми операции на рязане, като намалява необходимостта от ръчно преместване на заготовките.

За предприятията, извършващи серийно рязане на метал, това означава по-лесна организация на работното място и възможност операторът да се съсредоточи върху подготовката на материала и наблюдението на процеса.

Максималният ход на подаване на материала за един цикъл е 500mm. Тази стойност определя най-голямото декларирано разстояние при еднократно подаване на материала, а не максималната дължина на отрязвания детайл.

Параметърът е важен при планиране на повтаряеми операции на отрязване, тъй като описва диапазона на еднократното движение на подаващия механизъм. Той позволява да се оцени съответствието на начина на подаване с необходимите дължини на заготовките и организацията на следващите технологични операции.

Задвижване на режещата лента 5,5kW и три скорости на рязане

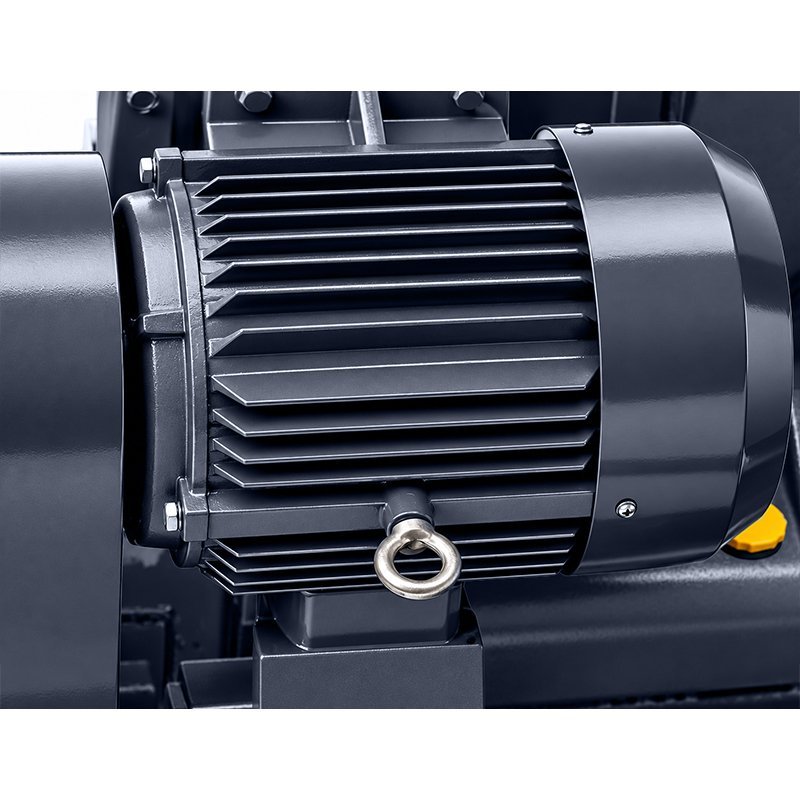

Основният двигател с мощност 5,5kW задвижва режещата лента. Изборът на условията на рязане изисква да се вземат предвид мощността на задвижването, напречното сечение на материала, неговите свойства и видът на използвания режещ инструмент.

Отрезната машина предлага три скорости на режещата лента: 27, 45 и 69m/min. Изборът на една от наличните стойности позволява скоростта на рязане да се адаптира към характеристиките на обработвания материал и препоръките за използваната режеща лента. Това е особено важно за предприятията, които подготвят материали за различни производствени операции.

Размерите на режещата лента са 6 620 × 54 × 1,6mm. При избора ѝ са важни не само размерите, но и видът и стъпката на зъбите. Правилното съобразяване на зъбите с напречното сечение и свойствата на материала влияе върху условията на работа на режещите ръбове и отвеждането на стружките от зоната на рязане.

Хидравлична система и охлаждане на зоната на рязане

Отрезната машина е оборудвана с хидравличен агрегат с двигател с мощност 1,5kW и помпа за охлаждаща течност с мощност 0,125kW. Тези параметри описват отделни системи, различни от основния двигател, който задвижва режещата лента.

При рязане на плътни материали с големи напречни сечения по-дългият участък на контакт между зъбите на лентата и материала увеличава изискванията към охлаждането и отвеждането на стружките. Охлаждащата течност подпомага отвеждането на топлината, образувана в зоната на рязане.

Подходящите условия на охлаждане, съчетани с правилната скорост на режещата лента и избора на зъби, са важен елемент от правилно организирания процес на рязане на метал.

CORMAK H600SA в промишлената подготовка на материали

Промишлената лентоотрезна машина CORMAK H600SA намира приложение в предприятия, в които подготовката на заготовки е постоянен етап от производството.

В предприятията за производство на струговани и фрезовани детайли тя служи за подготовка на материални заготовки, предназначени за последваща обработка. В предприятията за производство на метални конструкции може да се използва за рязане на изходен материал, предназначен за следващите технологични операции.

При избора на отрезна машина за серийно производство е препоръчително да се съпоставят типичните напречни сечения на материалите, необходимите дължини на заготовките и размерите на производствените серии с наличния капацитет на рязане и параметрите на подаване. Този подход улеснява избора на оборудване, което отговаря на реалните потребности на предприятието, вместо решението за покупка да се основава единствено на мощността на двигателя.

Технически характеристики на CORMAK H600SA

CORMAK H600SA е автоматична лентоотрезна машина за метал, предназначена предимно за промишлено рязане на материали с големи напречни сечения. Автоматичният работен цикъл и PLC управлението улесняват серийното рязане на материала на заготовки със зададена дължина, като подпомагат производителността и повторяемостта на производството.
