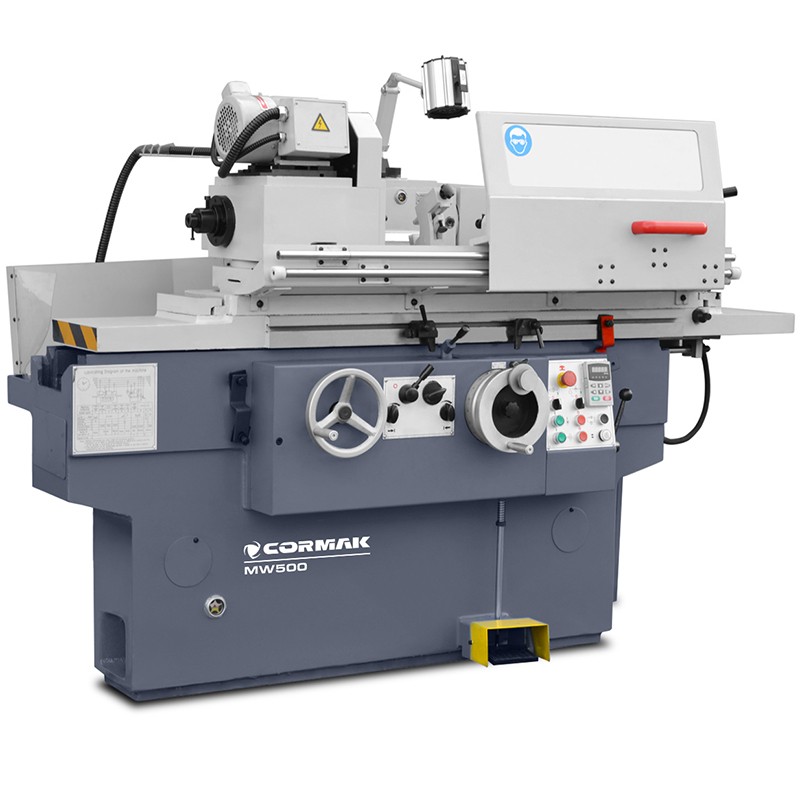

Шлифовъчна машина за валове и отвори CORMAK MW500 Ø200x500mm

Шлифовъчната машина за валове и отвори Ø200 x 500mm е усъвършенствана машина, предназначена за прецизно шлифоване на външни и вътрешни цилиндрични повърхности. Нейната здрава конструкция и усъвършенствани технологии осигуряват висока точност на обработката и надеждност във взискателна промишлена среда.

Основни предимства на шлифовъчната машина за валове и отвори Ø200 x 500mm

Шлифовъчната машина за валове и отвори Ø200 x 500mm е универсално решение за промишлени предприятия, които изискват прецизна обработка на цилиндрични детайли с диаметър до 200mm и дължина до 500mm. Проектирана за професионалисти, тя съчетава усъвършенствани технологии, като прецизни подавания и хидравлична задвижваща система, с масивна конструкция, осигуряваща надеждност и ефективност. Машината позволява шлифоване както на външни повърхности на валове, така и на вътрешни отвори с диаметър от 25 до 100mm, което я прави идеален избор за широк спектър от приложения. Нейната универс

алност, висока точност и богато стандартно оборудване отговарят на очакванията дори на най-взискателните потребители. Основните предимства включват:

• Висока точност на обработката: Минималното подаване от 0,0025mm и прецизните напречни премествания (грубо 0,01mm, фино 0,0025mm) осигуряват отлично качество на обработената повърхност.
• Универсално приложение: Възможност за шлифоване на валове с диаметър 5-200mm (без люнет) и отвори с диаметър 25-100mm, което позволява обработката на различни детайли.
• Стабилност и дълготрайност: Масивната конструкция с тегло 3000kg намалява вибрациите и гарантира стабилност при интензивна работа.
• Ефективна хидравлична система: Двигателят на хидравличния агрегат с мощност 1,1kW осигурява плавни и прецизни движения на масата, повишавайки ефективността на обработката.
• Богато стандартно оборудване: Комплектът включва, наред с другото, глава за вътрешно шлифоване, 3-челюстен патронник и резервоар за охлаждаща течност, което увеличава функционалността на машината.
• Готовност за работа: Машината е напълно подготвена за незабавно започване на производството, като свежда времето за престой до минимум.

Конструкция и технология на шлифовъчната машина

Здрава конструкция и прецизни компоненти

Шлифовъчната машина за валове и отвори Ø200 x 500mm се характеризира с масивна конструкция с тегло 3000kg, която осигурява стабилност по време на обработката. Оборудвана с прецизни направляващи и шпиндел, задвижван от двигател с мощност 4kW, тя работи с шлифовъчен диск с размери Ø400 x 50 x Ø203mm, позволяващ ефективна обработка на външни цилиндрични повърхности. Главата за вътрешно шлифоване с двигател с мощност 1,1kW позволява прецизна довършителна обработка на отвори.

Усъвършенствана система за подаване

Машината предлага максимално напречно преместване 205mm и прецизни груби (2mm/об.) и фини (0,5mm/об.) подавания. Минималното подаване от 0,0025mm и компенсацията на износването на шлифовъчния диск от 0,0025mm осигуряват висока точност на обработката. Хидравличната задвижваща система на масата гарантира плавни движения, което е от ключово значение за прецизните приложения.

Охладителна система и патронници

Шлифовъчната машина за валове е оборудвана с ефективна охладителна система с помпа с мощност 0,125kW и дебит 25L/min, която предпазва обработвания материал и шлифовъчния диск от прегряване. 3-челюстният патронник с диаметър 165mm и въртящата глава с конус MK 4 осигуряват надеждно закрепване на детайлите, като повишават безопасността и точността на работа.

Прецизност и производителност

Шлифовъчната машина за валове и отвори Ø200 x 500mm осигурява отлично качество на завършената повърхност благодарение на прецизното управление на подаванията и стабилната конструкция. Максималната дължина на външната обработка е 500mm, а на вътрешната обработка – 100mm, което позволява обработката на детайли с различни размери. Периферната скорост на шлифовъчния диск (35m/s) и диапазонът на завъртане на масата (надясно 3°, наляво 9°) позволяват адаптиране на параметрите към специфичните изисквания и осигуряват гладки повърхности с минимални допуски.

Приложение на шлифовъчната машина за валове

Шлифовъчната машина за валове и отвори Ø200 x 500mm е предназначена за промишлени предприятия, които изискват прецизна обработка на цилиндрични детайли. Намира приложение в:

• Машиностроителната промишленост: Шлифоване на валове, втулки и други цилиндрични детайли с диаметър до 200mm.
• Инструменталната промишленост: Производство и възстановяване на прецизни режещи инструменти и шприцформи.
• Ремонтни предприятия: Възстановяване на машинни компоненти, като задвижващи валове и хидравлични елементи.
• Автомобилната промишленост: Обработка на валове и отвори в компоненти на двигатели и системи за предаване на движението.

Техническа спецификация

Технически параметри

Стандартно оборудване

• Резервоар за охлаждаща течност
• Устройство за профилиране на шлифовъчния диск
• Шлифовъчен диск
• Балансиращ дорник
• 4 центъра
• Ограничител
• Инструменти за демонтаж на шлифовъчния диск
• Уплътнителен пръстен
• Приспособление за балансиране на шлифовъчния диск
• Ръководство за потребителя
• CE декларация за съответствие
• Глава за вътрешно шлифоване
• 3-челюстен патронник
• Дюза за вътрешно шлифоване

Опционално оборудване*

• Отворен люнет: Позволява стабилно шлифоване на по-дълги валове.
• Затворен люнет: Повишава точността при обработката на детайли с по-малки диаметри.
• 4-челюстен патронник: Разширява възможностите за закрепване на детайли с неправилни форми.
• Шлифовъчен диск с фланец: Предназначен за специализирани приложения за шлифоване.
• Диамантено устройство за профилиране: Повишава точността и експлоатационния живот на шлифовъчния диск.

*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.

Поръчайте своята шлифовъчна машина за валове още днес

Повишете ефективността на производството си с шлифовъчната машина за валове и отвори Ø200 x 500mm. Свържете се с нас, за да получите подробна оферта или да уговорите демонстрация на машината. Изберете прецизност и надеждност – доверете се на шлифовъчните машини за валове от Cormak!
