Благодарение на използваните иновативни решения нашите шлифовъчни машини за валове осигуряват стабилна работа и минимално ниво на шум, което повишава комфорта при експлоатация в промишлени условия. Оборудвани с винтови помпи в хидравличната система, те гарантират плавна работа при запазване на висока точност на обработката. Освен това усъвършенстваният шпиндел на шлифовъчната глава осигурява отлична коравина и прецизно въртеливо движение, което позволява постигането на идеално обработени валове.

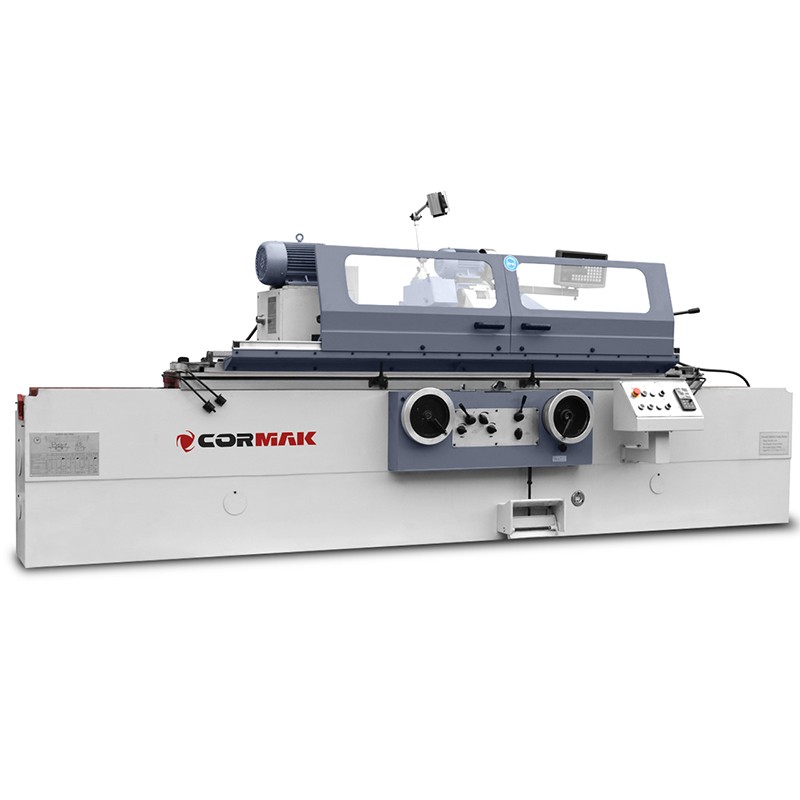

Шлифовъчната машина за валове и отвори Ø200 x 750mm е усъвършенствана машина, проектирана за прецизно шлифоване на външни и вътрешни цилиндрични повърхности. Нейната здрава конструкция и модерни технологии осигуряват висока точност на обработката и надеждност във взискателна промишлена среда.
Шлифовъчната машина за валове и отвори Ø200 x 750mm е универсално решение за промишлени предприятия, които изискват прецизна обработка на цилиндрични детайли с диаметър до 200mm и дължина до 750mm. Проектирана за професионалисти, тя съчетава усъвършенствани технологии, като безстепенно регулиране на оборотите на шпиндела и хидравлична система за подаване, с масивна конструкция с тегло 4,3 тона, осигурявайки надеждност и ефективност. Машината позволява шлифоване както на външните повърхности на валове, така и на вътрешни отвори с диаметър от 25 до 100mm, което я прави идеален избор за широк спектър от приложения. Богатото стандартно оборудване, включително глава за вътрешно шлифоване и 3-челюстен патронник, увеличава нейната функционалност, а прецизните подавания (0,0025mm) гарантират отлично качество на обработената повърхност. Основните предимства включват:

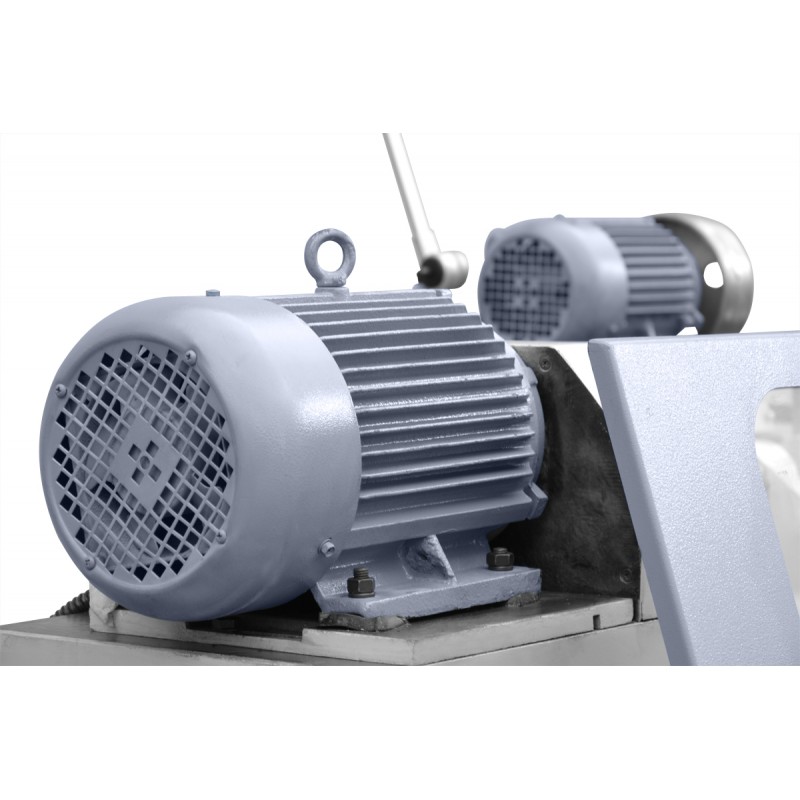

Шлифовъчната машина за валове и отвори Ø200 x 750mm се характеризира с масивна конструкция с тегло 4,3 тона и размери 275x203x205cm, осигуряваща стабилност по време на обработката. Оборудвана с прецизни направляващи и шпиндел, задвижван от двигател с мощност 4kW, тя работи с шлифовъчен диск с размери 400x50x203mm, позволяващ ефективна обработка на външни цилиндрични повърхности. Главата за вътрешно шлифоване с двигател с мощност 1,1kW и обороти 10000/15000об./min осигурява прецизна довършителна обработка на отвори.
Машината предлага максимално напречно преместване 205mm и прецизни ръчни подавания: грубо 2mm/об. и фино 0,5mm/об. Минималното подаване от 0,0025mm и компенсацията на износването на шлифовъчния диск от 0,0025mm гарантират висока точност на обработката. Хидравличната система за подаване на масата с диапазон на скоростта 0,1-4m/min осигурява плавни движения, които са от ключово значение за прецизните приложения.
Шлифовъчната машина за валове е оборудвана с ефективна охладителна система с помпа с дебит 25L/min, която предпазва обработвания материал и шлифовъчния диск от прегряване. 3-челюстният патронник и въртящата глава с конус MK 4 осигуряват надеждно закрепване на детайлите, като повишават безопасността и точността на работа. Ъгълът на завъртане на главата +90° и на масата (3° надясно, 8° наляво) позволяват гъвкаво адаптиране към различни задачи за обработка.
Шлифовъчната машина за валове и отвори Ø200 x 750mm осигурява отлично качество на обработената повърхност благодарение на прецизното управление на подаванията и стабилната конструкция. Максималната дължина на външната обработка е 750mm, а на вътрешната обработка – 125mm, което позволява обработването на детайли с различни размери. Периферната скорост на шлифовъчния диск (35m/s) и безстепенното регулиране на оборотите на шпиндела (25-380об./min) позволяват адаптиране на параметрите към специфичните изисквания и осигуряват гладки повърхности с минимални допуски.
Шлифовъчната машина за валове и отвори Ø200 x 750mm е предназначена за промишлени предприятия, които изискват прецизна обработка на цилиндрични детайли. Намира приложение в:
| Височина на центрите [mm] | 135 |
| Разстояние между центрите [mm] | 750 |
| Макс. диаметър на шлифоване (външно) [mm] | 5-200 |
| Макс. диаметър на шлифоване (вътрешно) [mm] | 25-100 |
| Макс. дължина на шлифоване (външно) [mm] | 750 |
| Макс. дължина на шлифоване (вътрешно) [mm] | 125 |
| Макс. дължина на обработвания детайл (вътрешно) [mm] | 100 |
| Ъгъл на завъртане | +90° |
| Конус на центъра | MK 4 |
| Обороти на шпиндела | Безстепенно 25-380 (50Hz) |
| Обороти на шпиндела на диска | 1670об./min |
| Бързо преместване на главата | 50 |
| Макс. преместване | 205mm |
| Ъгъл на завъртане | 30° |
| Ръчно подаване за един оборот | 2; 0,5 |
| Ръчно подаване за едно деление | 0,01; 0,0025 |
| Размери на шлифовъчния диск | 400x50x203mm |
| Периферна скорост | 35m/s |
| Обороти на шпиндела | 10000/15000 |
| Размери на масата | макс. 50x25x13, мин. 17x20x6 |
| Ръчно подаване за един оборот | 6mm |
| Макс. ъгъл на завъртане на масата (обратно на часовниковата стрелка) | 3° |
| Макс. ъгъл на завъртане на масата (по посока на часовниковата стрелка) | 8° |
| Диапазон на надлъжните скорости на масата | 0,1 – 4m/min |
| Конус на центъра | 4 |
| Ход на пинолата | 30mm |
| Мощност на двигателя на главата | 4 |
| Шлифоване на отвори | 1,1 |
| Мощност на двигателя на главата | 0,75 |
| Тегло (тона) | 4,3 |
| Габаритни размери (cm) | 275x203x205 |
*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.
Повишете ефективността на производството си с шлифовъчната машина за валове и отвори Ø200 x 750mm. Свържете се с нас, за да получите подробна оферта или да уговорите демонстрация на машината. Изберете прецизност и надеждност – доверете се на шлифовъчните машини за валове от Cormak!
▶
▶
