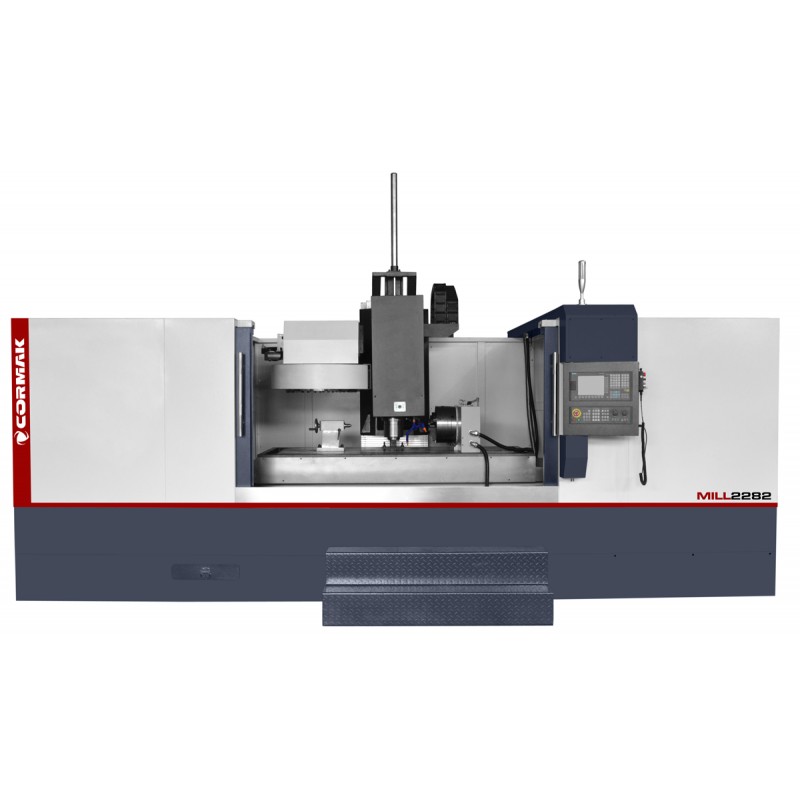

Обработващ център MILL 2282 2200x820 SIEMENS SINUMERIK

Обработващият център MILL 2282 е усъвършенстван вертикален CNC обработващ център, проектиран за прецизна обработка на метали в изискващи промишлени приложения. Оборудван с управление Siemens Sinumerik 808 Advanced, той предлага висока производителност и стабилност на процесите.

Основни предимства на обработващия център MILL 2282

Вертикалният обработващ център MILL 2282 съчетава солидна конструкция с модерна технология, осигурявайки прецизност и ефективност при обработката на големи и тежки детайли. Това е идеалното решение за предприятия, търсещи CNC обработващи центрове, които предлагат надеждност, гъвкавост и високо качество на обработката. Ключовите предимства са:

• Висока прецизност на обработката: Точност на позициониране ±0,01 mm благодарение на прецизни винтови двойки с диаметър 40 mm и ход 8 mm, идеални за детайли със сложни форми.
• Стабилност на конструкцията: Масивен корпус с тегло 14 000 кг с 4-релсова система на водачите намалява вибрациите, позволявайки обработка на детайли с тегло до 960 кг.
• Голямо работно пространство: Маса с размери 2200x820 mm и обхват на осите 2000x800x700 mm позволяват обработката на големи компоненти.
• Производителност: Шпиндел с мощност 11 kW и скорост до 8000 об/мин с ременен привод, както и бързо подаване 15/15/12 м/мин оптимизират производственото време.
• Безопасност на оператора: Херметичната работна камера предпазва от прах и стружки, осигурявайки ергономични условия на работа.
• Гъвкавост на конфигурацията: Възможност за разширение със системи за управление (Siemens 828D, Fanuc Oi-TF), охлаждане през шпиндела и четвърта ротационна ос, които адаптират машината към специфичните нужди.
• Издръжливост: Висококачествените закалени линейни водачи осигуряват дълготрайна експлоатация в тежки условия.
• Икономичност на експлоатацията: Автоматичната система за смазване и енергоспестяващите компоненти намаляват разходите за поддръжка.

Конструкция и технология на обработващия център MILL 2282

Центърът за фрезоване на метал MILL 2282 е проектиран с оглед на максимална издръжливост и прецизност в изискващи производствени среди. Ключовите елементи на конструкцията включват:

• Масивен чугунен корпус: С тегло 14 000 кг, с широко разпределение на закалени и шлифовани правоъгълни водачи, осигурява отлична твърдост и стабилност.
• 4-пистова система на водачи: Позволява работа с големи натоварвания на масата, идеална за тежки детайли с тегло до 960 кг.
• Закалени линейни водачи: Най-висококачествени водачи по осите X, Y, Z гарантират плавност на движението и прецизност при подаване 15 м/мин.
• Шпиндел BT50: С мощност 11 kW и скорост до 8000 об./мин с ременен привод, осигурява ефективно рязане на разнообразни материали.
• Винтови двойки: Прецизни винтови двойки с диаметър 40 mm и ход 8 mm в три оси осигуряват висока точност и повторяемост.
• Магазин за инструменти: 24-позиционен магазин BT50 позволява бърза смяна на инструменти с максимално тегло 7,5 кг, което повишава ефективността.
• Автоматична система за смазване: Минимизира износването на компонентите, удължавайки експлоатационния живот на машината.
• Херметична работна камера: Предпазва от замърсявания и осигурява безопасността на оператора.

Прецизност и производителност

Центърът за обработка CNC MILL 2282 осигурява изключителна прецизност благодарение на управлението Siemens Sinumerik 808 Advanced. Точност на позициониране ±0,01 mm и бързо подаване 15/15/12 m/min позволяват ефективна обработка на детайли с големи размери и сложна геометрия. Системата за управление оптимизира траекториите на инструмента, като минимизира времето на цикъла и производствените грешки.

Приложение на вертикалния обработващ център MILL 2282

Вертикалните обработващи центрове като MILL 2282 намират приложение в ключови сектори на промишлеността, включително:

• Автомобилна промишленост: Производство на компоненти за двигатели, скоростни кутии и големи конструктивни елементи.
• Авиационна промишленост: Обработка на прецизни детайли, като елементи на турбини и авиационни конструкции.
• Инструментална промишленост: Производство на големи форми за шприцоване, матрици и детайли със сложни форми.
• Машиностроене: Производство на тежки компоненти за промишлено оборудване и прецизни инструменти.

Машината е идеална за големи производствени предприятия, изискващи прецизност, надеждност и способност за обработка на по-големи детайли.

Стандартно оборудване

• Система за управление Siemens Sinumerik 808 Advanced с 2-годишна гаранция
• Шпиндел 8000 об/мин
• 24-позиционен инструментален магазин BT50
• 3-цветни аварийни лампи
• Осветление на работната зона
• Затворена охладителна система
• Херметичен корпус
• Автоматична смазочна система
• Пневматична система

Допълнително оборудване

• Системи за управление Siemens Sinumerik 828D или Fanuc Oi-TF
• Шпиндел 10000 или 12000 об/мин
• Охлаждане през шпиндела (20 bar или 40 bar)
• 4-осева ротационна система
• Верижен или шнеков транспортьор за стружки
• Сонда за измерване на инструмента Renishaw TS27R
• Сонда за измерване на детайла Renishaw OMP60
• Измервателни цикли Renishaw
• Сепаратор за масло и охлаждаща течност
• Аспиратор за маслена мъгла
• Автоматични врати
• Измервателни линейки за 3 оси

Технически параметри

CNC управление – Siemens и Fanuc

Обработващият център MILL 2282 предлага усъвършенствани системи за управление CNC, като Siemens Sinumerik 808D, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

Siemens Sinumerik 808D

• Интуитивен интерфейс: Лесен за работа, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при фрезоване и струговане.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли за струговане: Идеални за прецизни операции по струговане.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за Siemens Sinumerik 808

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни обработващи центрове и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
