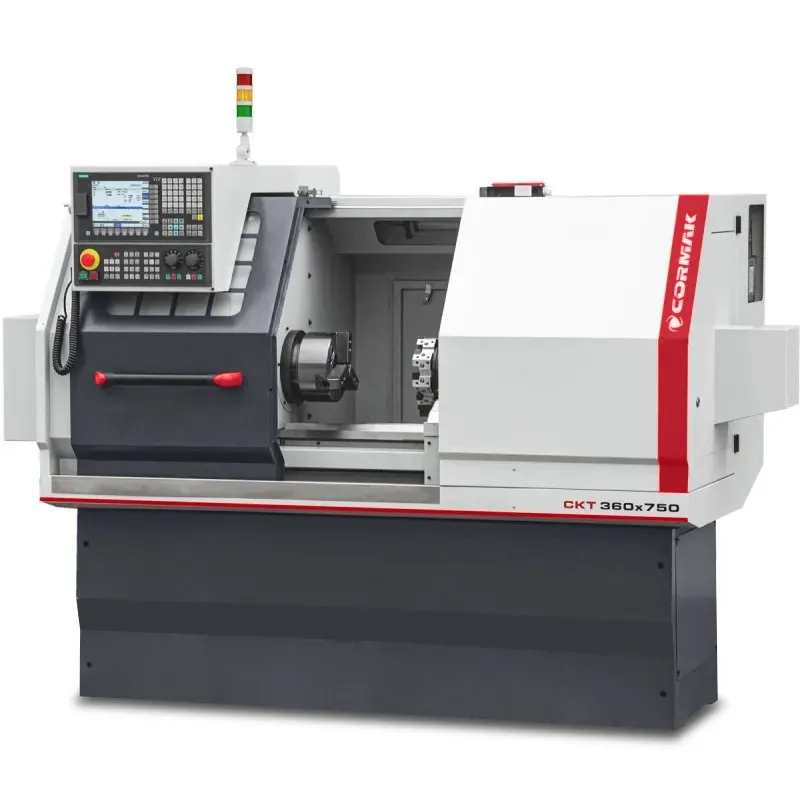

CNC струг CKT 360x750 – прецизност и надеждност при металообработката
CNC струг CKT 360x750 е усъвършенстван цифров струг, предназначен за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D и хидравлични компоненти, той осигурява висока производителност и надеждност.
Основни предимства на CNC струга CKT 360x750
CNC стругът за метал CKT 360x750 е професионално решение за индустрията, съчетаващо модерна технология с солидна конструкция, идеален за предприятия, изискващи прецизна механична обработка. Като усъвършенстван индустриален струг, той позволява извършването на сложни операции, като струговане, нарязване на резба, канализиране или пробиване, като запазва най-високото качество на детайлите. Основните му предимства включват:
- Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 360 mm и над супорта 150 mm, с проход на шпиндела 38 mm (опция 52 mm), гарантира точност при разнообразни задачи.
- Гъвкаво шпиндел: Диапазон на скоростта 100-2000 об./мин с накрайник MK5 позволява обработка на широка гама от материали, от стомана до леки сплави.
- Усъвършенствано управление: Системата Siemens Sinumerik 808D на полски език, поддържана от серво задвижвания Siemens, оптимизира програмирането и повишава ефективността на производството.
- Твърда конструкция: Нетно тегло 1500 кг и размери 1820x1300x1600 мм осигуряват стабилност при обработка на детайли с дължина до 750 мм.
- Ефективност на инструментите: 6-позиционна револверна глава (опция 8) с инструменти 16x16 mm (опция 20x20 mm) ускорява смяната на инструментите, съкращавайки времето на производствения цикъл.
- Хидравлични компоненти: Хидравличен 3-челюстен стругов патрон и хидравличен супорт осигуряват бързо и прецизно закрепване на детайлите.
- Издръжливост на компонентите: Автоматичната система за смазване на предавките и водачите минимизира износването, удължавайки експлоатационния живот на машината.
- Оптимално охлаждане: Системата за охлаждане предпазва инструментите и детайлите, осигурявайки високо качество на повърхността и непрекъснатост на работата.
- Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост.
- Икономичност на експлоатацията: Двигател с мощност 5,1 kW (S1) / 3,7 kW съчетава висока производителност с ниска консумация на енергия.
- Възможност за персонализиране: Богат набор от опции, като задвижвани инструменти, управление Fanuc Oi-TF или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.
Конструкция и технология на CNC струга CKT 360x750
Индустриалният CNC струг CKT 360x750 е проектиран с оглед на надеждността и прецизността в изискващи производствени среди. Ключовите елементи на конструкцията включват:
- Здрава основа на машината: Твърдата конструкция с нетно тегло 1500 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
- Високопроизводително шпиндел: Проход 38 мм (опция 52 мм), патрон MK5 и скорост 100-2000 об./мин. позволяват обработката на разнообразни детайли.
- Револверна глава: 6-позиционна (опция 8) с инструменти 16x16 мм (опция 20x20 мм) осигурява бърза смяна на инструментите и гъвкавост на операциите.
- Хидравличен супорт: С накрайник MK3 и максимален ход 100 mm, осигурява прецизно поддържане на детайлите.

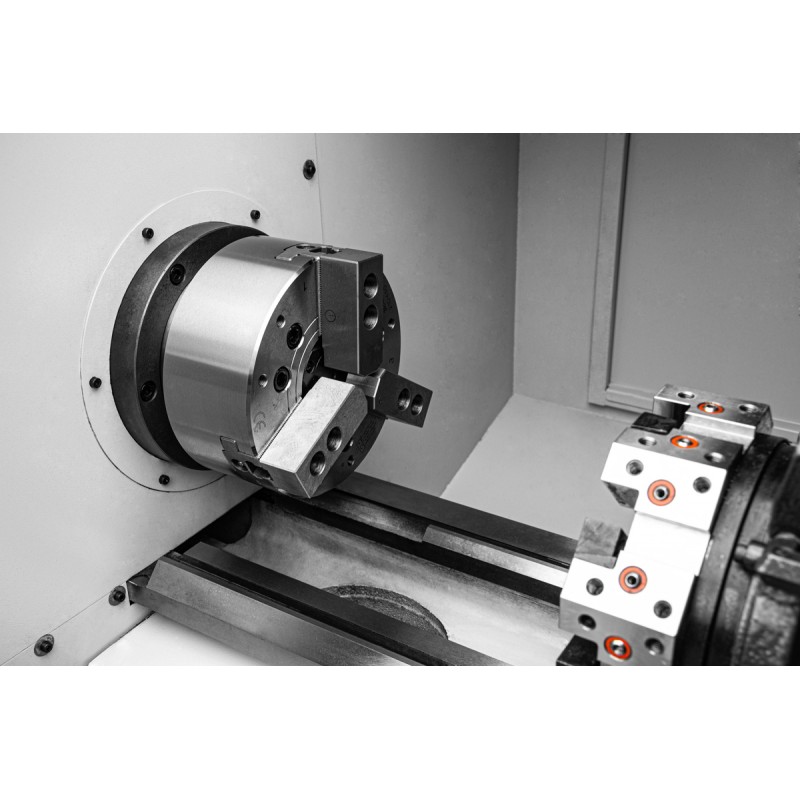

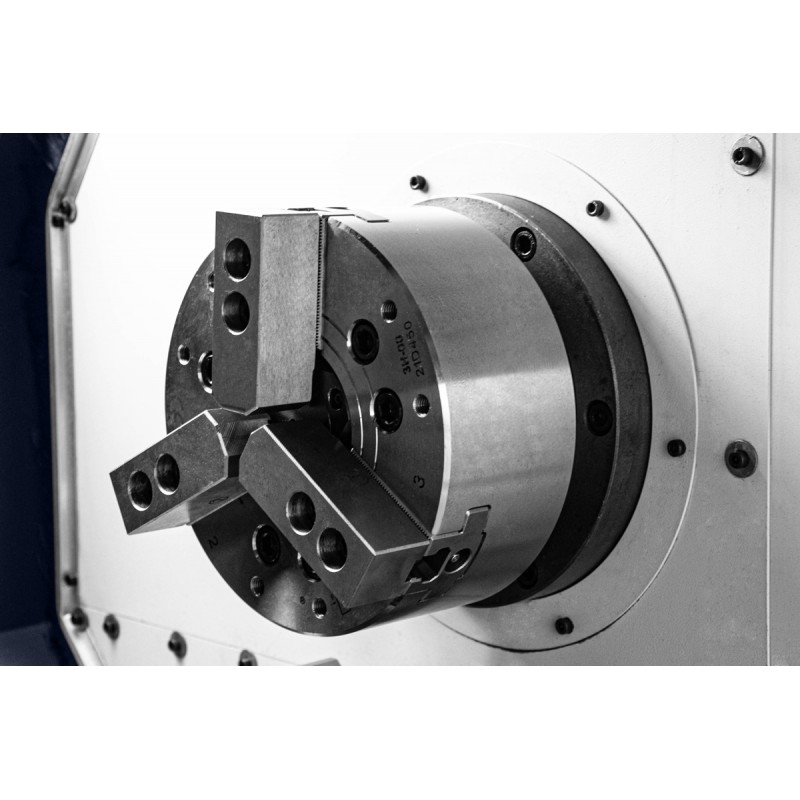

- Хидравличен стругов патрон: 3-челюстният патрон осигурява бързо и сигурно закрепване на детайлите.
- Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.

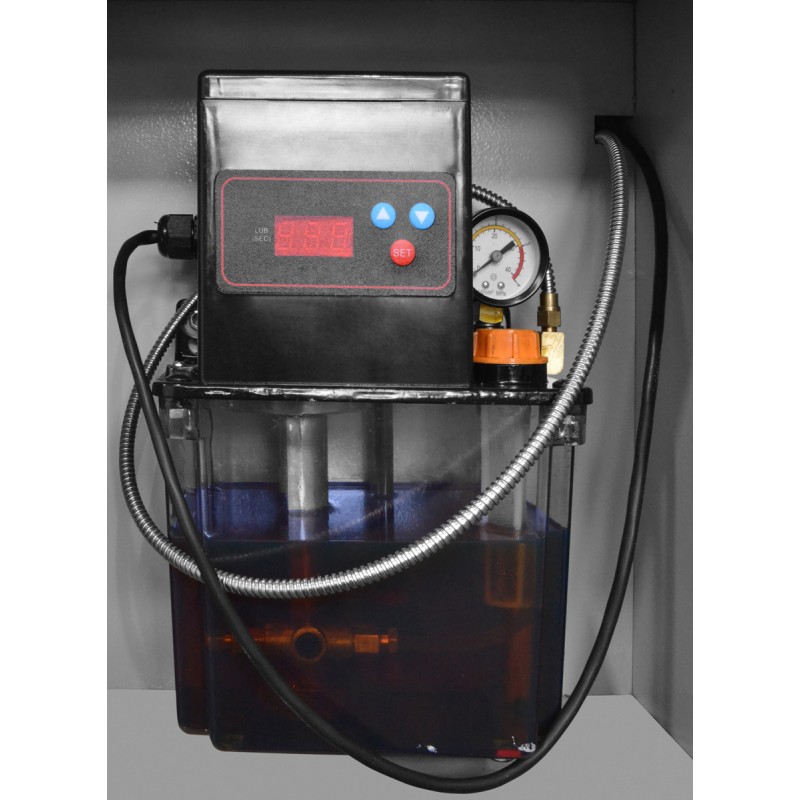

- Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
- Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
- 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.
Прецизност и производителност
Цифровият струг CKT 360x750 предлага висока прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Системата оптимизира траекториите на инструмента, осигурявайки точност при обработката на детайли с диаметър до 360 mm и дължина 750 mm. Бързата смяна на инструментите и усъвършенстваните цикли на струговане съкращават производственото време, повишавайки ефективността.
Приложение на металообработващия струг с ЦПУ CKT 360x750
CNC струговете за метал като CKT 360x750 намират приложение в различни индустриални сектори, включително:
- Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
- Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачвания.
- Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
- Серийно и прототипно производство: Идеална за средносерийно производство и прототипиране в R&D центрове.
Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.
Стандартно оборудване
- Управление SIEMENS SINUMERIK 808 Advanced на полски език
- Серво задвижвания Siemens
- Хидравличен 3-челюстен стругов патрон
- 6-позиционна револверна глава
- Комплект меки челюсти
- Хидравличен супорт с накрайник MK3
- Система за охлаждане
- Система за автоматично смазване на предавките и водачите
- 24V халогенно осветление
- Техническа и експлоатационна документация (DTR) на полски език
- Декларация за съответствие CE
Допълнително оборудване

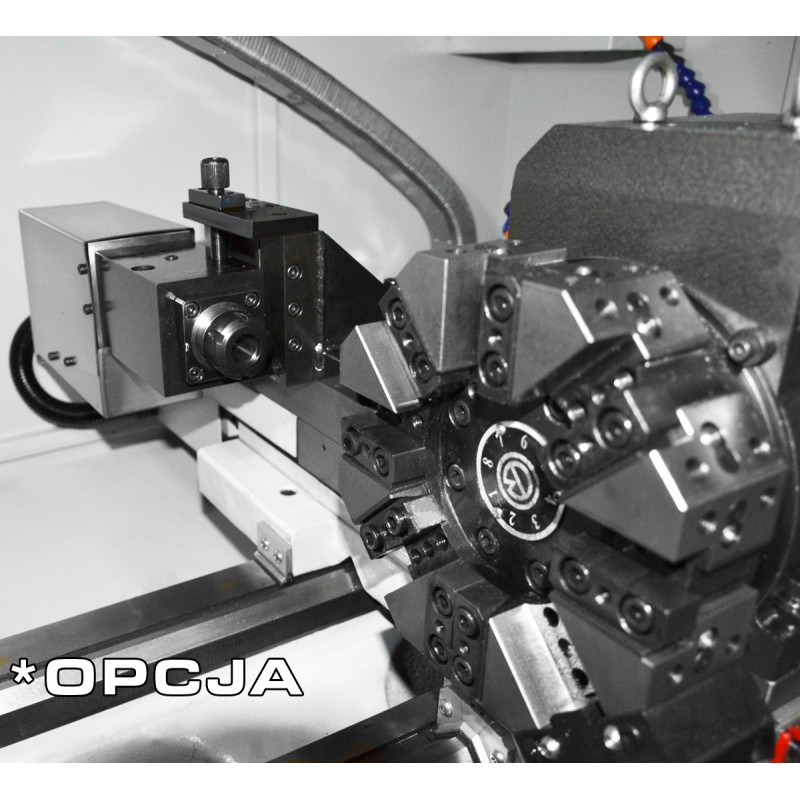

- Задвижвани инструменти
- Допълнителни меки челюсти
- 8-позиционна револверна глава
- Твърди челюсти
- Втулки
- Захващач за обработени детайли
- Подавач за пръти
- Инструментални патрони
- CAD/CAM софтуер
Технически параметри
| Технически параметри |
| Диаметър на струговане над лежанката |
360 мм |
| Диаметър на струговане над супорта |
150 мм |
| Разстояние между зъбите |
750 мм |
| Скорост на шпиндела |
100-2000 об./мин |
| Проход на шпиндела |
38 мм (опция 52 мм) |
| Накрайник на шпиндела |
MK5 |
| Брой инструменти |
6 (опция 8) |
| Размер на инструментите |
16x16 мм (опция 20x20 мм) |
| Накрайник на шпиндела |
MK3 |
| Максимално ход на патронника |
100 мм |
| Мощност на двигателя |
5,1 kW (S1) / 3,7 kW |
| Размери |
1820x1300x1600 мм |
| Нетно тегло |
1500 кг |
CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF
СТАНЦИИТЕ ЗА СТРЪГАНЕ С ЧПУ 360x750 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

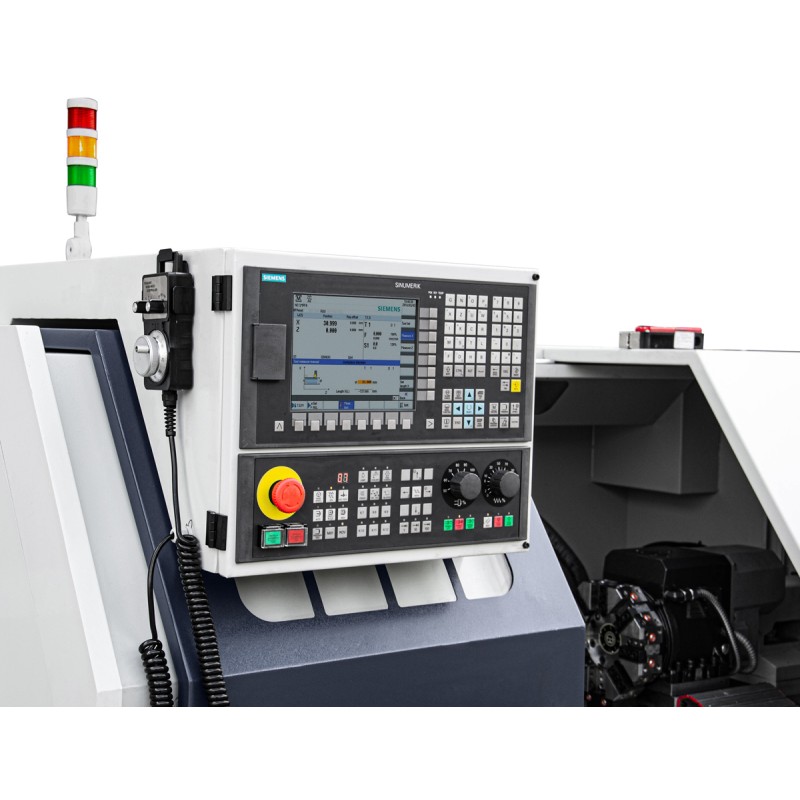

Siemens Sinumerik 808D – компактно CNC управление за основни приложения
Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:
- Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
- Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
- Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
- Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.
CNC управления – Siemens и Fanuc
СТАНКА С ЧПУ 360x750 предлага усъвършенствани системи за управление с ЧПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC control systems Siemens and Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
- Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
- Икономичност: Предназначен за основни приложения при струговане и фрезоване.
Siemens Sinumerik 828D
- Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
- Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
- Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.
Fanuc Oi-TF
- Стабилност: Надеждност при серийно производство и продължителна работа.
- Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
- Интуитивно управление: Ясният интерфейс ускорява програмирането.
Изтеглете инструкциите за Siemens Sinumerik 828/840
Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced
Доверете се на опита на CORMAK
С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.
- 16 години опит в обслужването на CNC системи за управление Siemens.
- На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
- Осигуряваме професионален гаранционен и следгаранционен сервиз.
- Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.
▶
