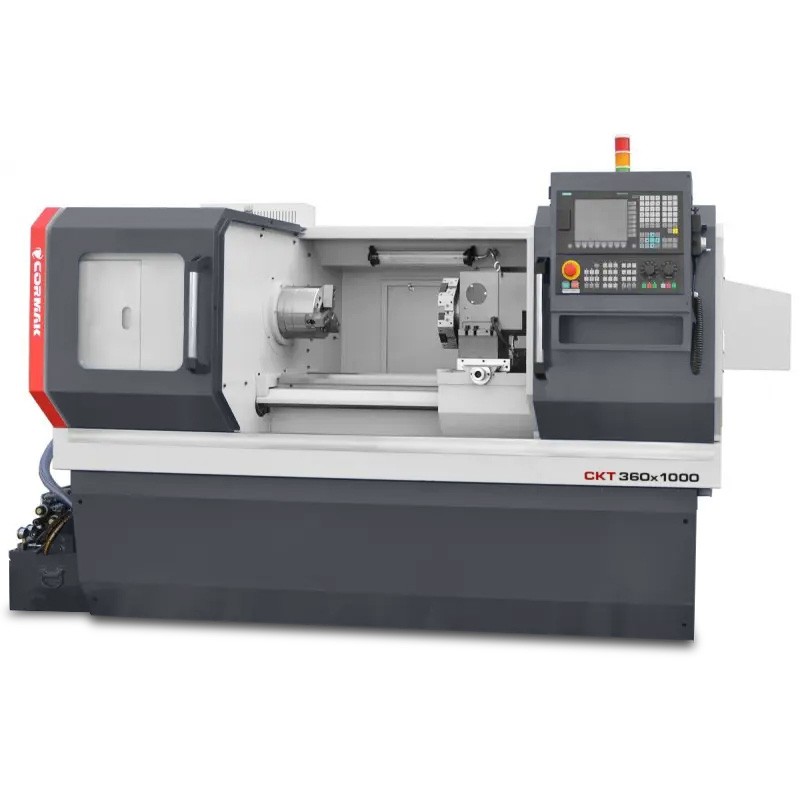

CNC струг 360x1000 с хидравличен патрон, Siemens Sinumerik

CNC струг CKT 360x1000 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D и хидравлични компоненти, той гарантира надеждност и висока ефективност.

Основни предимства на CNC струга CKT 360x1000

CNC стругът за метал CKT 360x1000 е професионално решение за индустрията, съчетаващо модерна технология със солидна конструкция, идеален за предприятия, изискващи прецизна механична обработка. Като усъвършенстван индустриален струг, той позволява извършването на сложни операции, като струговане, нарязване на резба, канализиране или пробиване, при запазване на най-високо качество на детайлите. Основните му предимства включват:

• Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 360 mm и над супорта 150 mm, с проход на шпиндела 38 mm (опция 47 mm), осигурява точност при разнообразни задачи.
• Гъвкаво шпиндел: Диапазон на скоростта 100-2000 об./мин с накрайник MT5 позволява обработка на широка гама от материали, от стомана до леки сплави.
• Усъвършенствано управление: Системата Siemens Sinumerik 808D на полски език, поддържана от серво задвижвания Siemens, оптимизира програмирането и повишава ефективността на производството.
• Твърда конструкция: Нетно тегло 1600 кг и размери 1815x1300x1600 мм осигуряват стабилност при обработка на детайли с дължина до 1000 мм.
• Ефективност на инструментите: 6-позиционна револверна глава (опция 8 или 10) с инструменти 16x16 mm (опция 20x20 mm) ускорява смяната на инструментите, като минимизира времето на производствения цикъл.
• Хидравлични компоненти: Хидравличният 3-челюстен стругов патрон и хидравличният конус осигуряват бързо и прецизно закрепване на детайлите, като увеличават производителността.
• Издръжливост на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост.
• Икономичност на експлоатацията: Двигател с мощност 5,1 kW (S1) / 3,7 kW съчетава висока производителност с ниска консумация на енергия.
• Възможност за персонализиране: Богат набор от опции, като управление Fanuc Oi-TF, CAD/CAM софтуер или подаващо устройство за пръти, позволява адаптиране на машината към специфичните нужди.

Конструкция и технология на CNC струга CKT 360x1000

Индустриалният CNC струг CKT 360x1000 е проектиран с оглед на надеждност и прецизност в тежки производствени условия. Ключовите елементи на конструкцията включват:

• Здрава основа на машината: Твърдата конструкция с нетно тегло 1600 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Високопроизводително шпиндел: Проход 38 мм (опция 47 мм, накрайник MT5 и скорост 100-2000 об/мин позволяват обработката на разнообразни детайли.
• Револверна глава: 6-позиционна (опция 810) с инструменти 16x16 мм (опция 20x20 мм) осигурява бърза смяна на инструментите и гъвкавост на операциите.

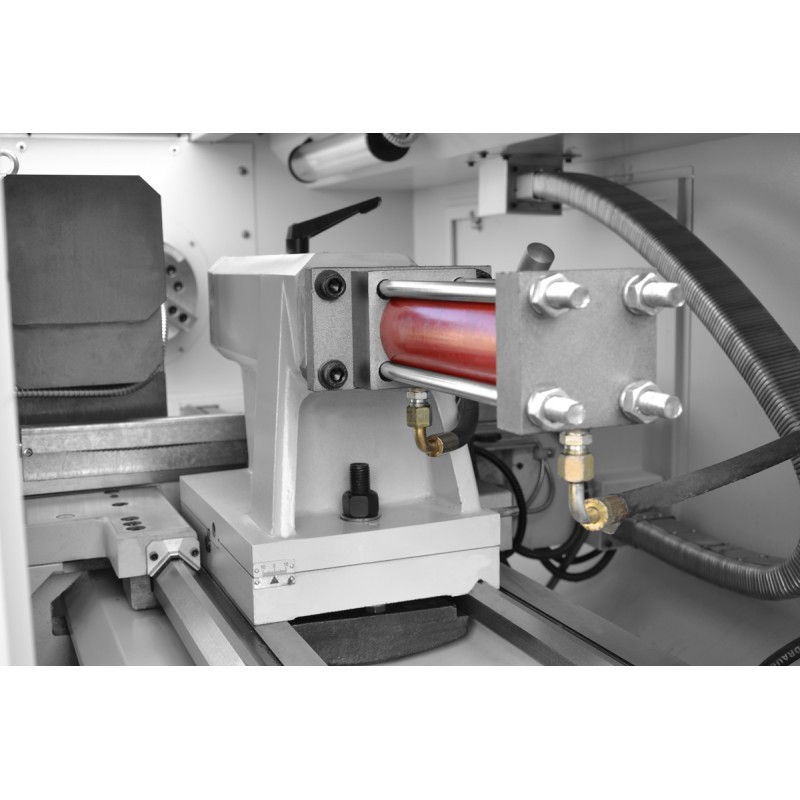

• Хидравличен супорт: С накрайник MT3 и максимален ход 100 mm, осигурява прецизно поддържане на детайлите.
• Хидравличен стругов патрон: 3-челюстният патрон осигурява бързо и сигурно закрепване на детайлите.

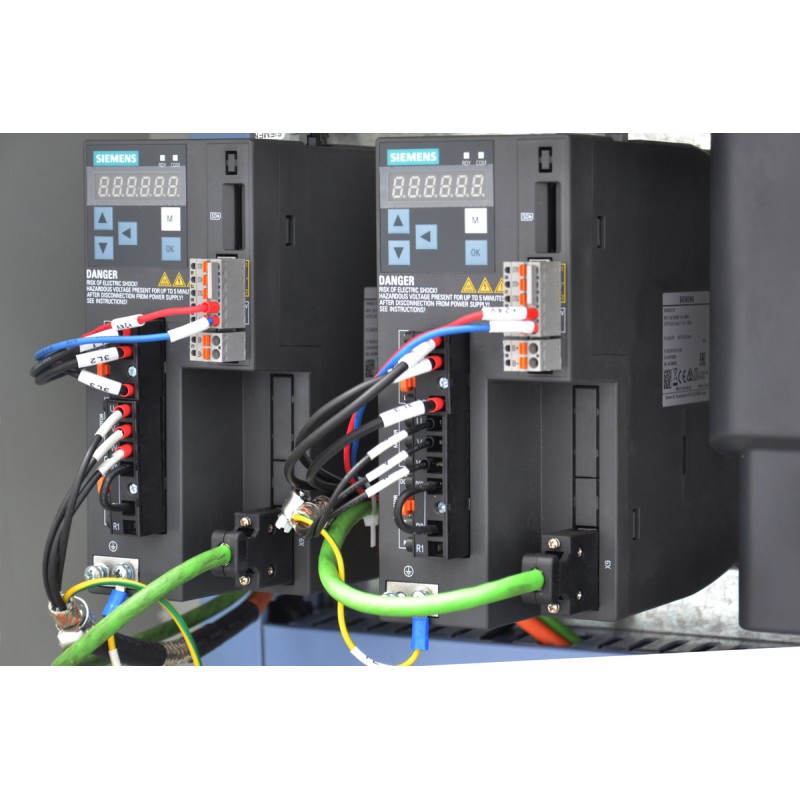

• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.

Прецизност и производителност

Цифровият струг CKT 360x1000 предлага висока прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Системата оптимизира траекториите на инструмента, осигурявайки точност при обработката на детайли с диаметър до 360 mm и дължина 1000 mm. Бързата смяна на инструментите и усъвършенстваните цикли на струговане съкращават производственото време, повишавайки ефективността.

Приложение на металообработващия струг с ЦПУ CKT 360x1000

CNC струговете за метал като CKT 360x1000 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачване.
• Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и прототипно производство: Идеална за средносерийно производство и прототипиране в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.

Стандартно оборудване

• Управление SIEMENS SINUMERIK 808 Advanced на полски език
• Серво задвижвания Siemens
• Хидравличен 3-челюстен стругов патрон
• 6-позиционна револверна глава
• Комплект меки челюсти
• Хидравличен супорт с накрайник MT3
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Техническа и експлоатационна документация (ТЕД) на полски език
• Декларация за съответствие CE

Допълнително оборудване

• Допълнителни меки челюсти
• Твърди челюсти
• Втулкови захващачи
• Захват за обработени детайли
• Подавач за пръти
• Инструментални патрони
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

СТАНЦИИТЕ CNC 360x1000 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптирането към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

СТАНКА С ЧПУ 360x1000 предлага усъвършенствани системи за управление с ЧПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
