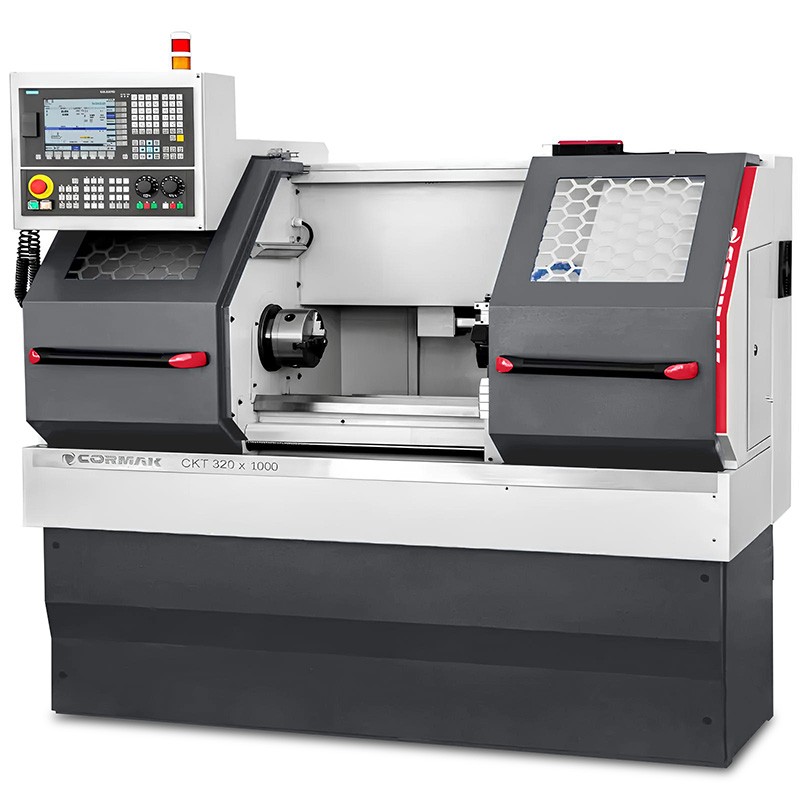

СТАНКОВА МАШИНА С ЦНК CORMAK 320x1000 С РЪЧЕН ПАКЕТ SIEMENS SINUMERIK

CNC струг CKT 320x1000 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D, той предлага надеждност и оперативна гъвкавост.

Основни предимства на CNC струга CKT 320x1000

CNC стругът за метал CKT 320x1000 е професионално решение за индустрията, съчетаващо модерна технология със солидна конструкция, идеален за предприятия, изискващи прецизна механична обработка. Като усъвършенстван индустриален струг, той позволява извършването на сложни операции, като струговане, нарязване на резба, канализиране или пробиване, при запазване на най-високо качество на детайлите. Основните му предимства включват:

• Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 320 mm и над супорта 90 mm (опция 135 mm), с отвор на шпиндела 60 mm и максимален диаметър на вала в отвора 44 mm, гарантира точност при разнообразни задачи.
• Гъвкаво шпиндел: Диапазон на скоростта 100-2500 об./мин с накрайник MK5 позволява обработка на широка гама от материали, от стомана до леки сплави.
• Усъвършенствано управление: Системата Siemens Sinumerik 808D на полски език, поддържана от серво задвижвания Siemens, оптимизира програмирането и повишава ефективността на производството.
• Твърда конструкция: Нетно тегло 1080 кг (бруто 1200 кг) и размери 2370x1420x2000 мм осигуряват стабилност при обработка на детайли с дължина до 1000 мм.
• Ефективност на инструментите: 6-позиционна револверна глава (опция 4 или 8) с инструменти 16x16 мм ускорява смяната на инструментите, съкращавайки времето на производствения цикъл.
• Издръжливост на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост.
• Икономичност на експлоатация: Двигател с мощност 5,1 kW (S1) / 3,7 kW съчетава висока производителност с ниска консумация на енергия.
• Възможност за персонализиране: Богат набор от опции, като управление Fanuc Oi-TF, хидравличен патрон или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.

Конструкция и технология на CNC струга CKT 320x1000

Индустриалният CNC струг CKT 320x1000 е проектиран с оглед на надеждността и прецизността в изискващи производствени среди. Ключовите елементи на конструкцията включват:

• Здрава основа на машината: Твърдата конструкция с нетно тегло 1080 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Високопроизводително шпиндел: Проход 60 мм с максимален диаметър на вала 44 мм, накрайник MK5 и скорост 100-2500 об/мин позволяват обработката на разнообразни детайли.

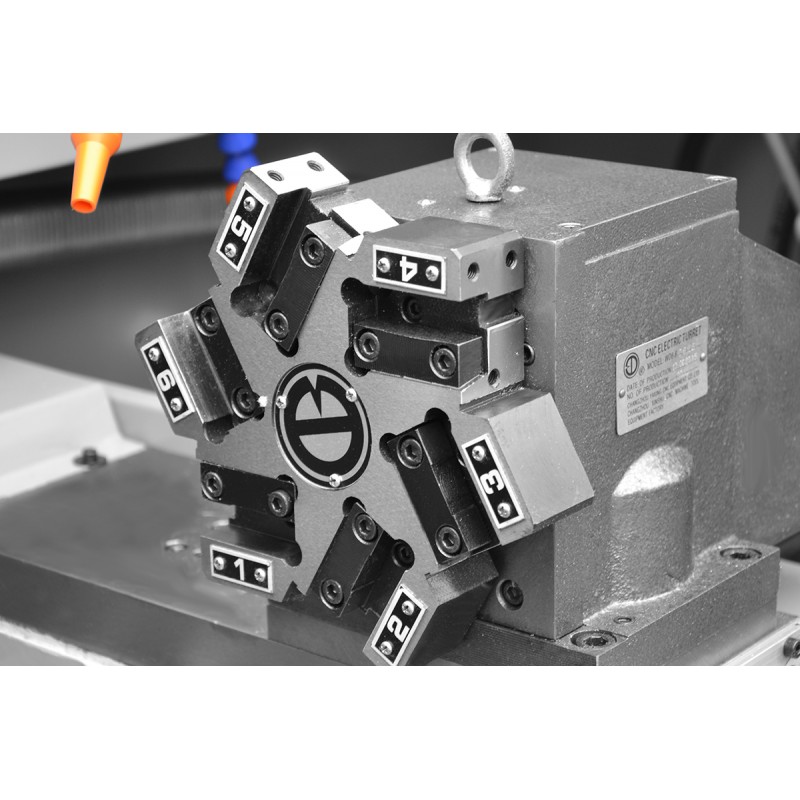

• Револверна глава: 6-позиционна (опция 4 или 8) с инструменти 16x16 мм осигурява бърза смяна на инструментите и гъвкавост на операциите.
• Ръчен супорт: С накрайник MT3 и максимален ход 100 mm, подпомага прецизната опора на детайлите.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.

Прецизност и производителност

Цифровият струг CKT 320x1000 предлага висока прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Системата оптимизира траекториите на инструмента, осигурявайки точност при обработката на детайли с диаметър до 320 mm и дължина 1000 mm. Бързата смяна на инструментите и усъвършенстваните цикли на струговане съкращават производственото време, повишавайки ефективността.

Приложение на металообработващия струг с ЦПУ CKT 320x1000

CNC струговете за метал като CKT 320x1000 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачване.
• Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и прототипно производство: Идеална за средносерийно производство и прототипиране в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.

Стандартно оборудване

• Управление SIEMENS SINUMERIK 808 Advanced на полски език
• Серво задвижвания Siemens
• Ръчен 3-челюстен стругов патрон
• 6-позиционна револверна глава
• Комплект меки челюсти
• Ръчен супорт с накрайник MT3
• Система за охлаждане
• Автоматична система за смазване на предавките и водачите
• 24V халогенно осветление
• Техническа и експлоатационна документация (ТЕД) на полски език
• Декларация за съответствие CE

Допълнително оборудване

• Управление Siemens Sinumerik 828D, Fanuc Oi-TF или GSK
• Хидравлична скоба
• Хидравличен супорт
• Подвижна опора
• Фиксирана опора
• Сонда за инструменти
• Допълнителни меки или твърди челюсти
• Втулки
• Захват за обработени детайли
• Подавач на пръти
• Сепаратор на пари от вътрешността на кабината
• Сепаратор за отработено масло от охлаждащата течност
• Инструментални патрони
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

СТАНЦИИТЕ ЗА СТРЪГАНЕ С ЧПУ CORMAK 320x1000 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

Стругът с ЦПУ CKT 320x1000 предлага усъвършенствани системи за управление с ЦПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината! Свържете се с нас
