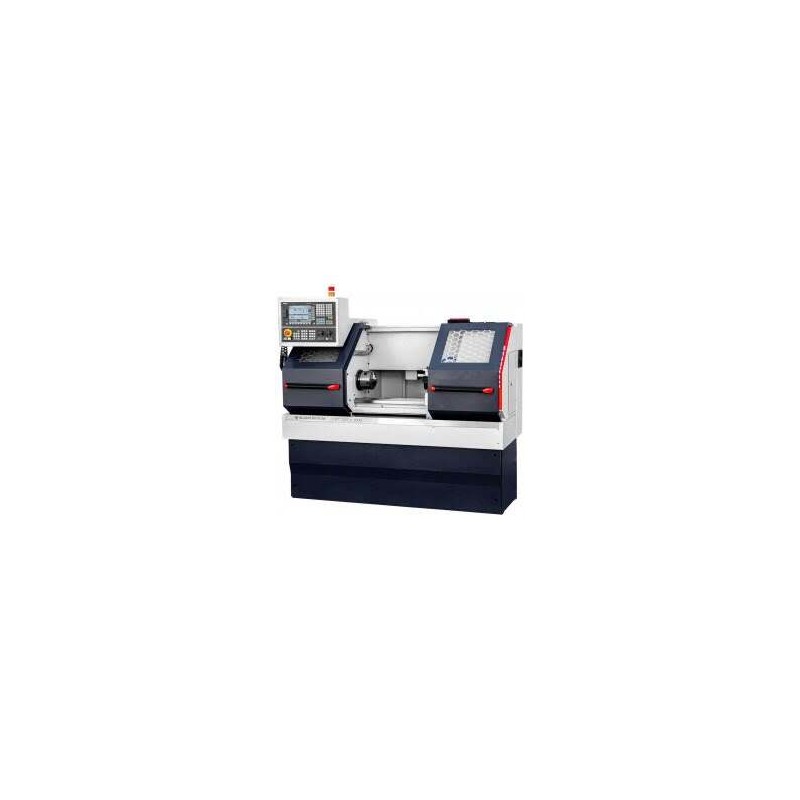

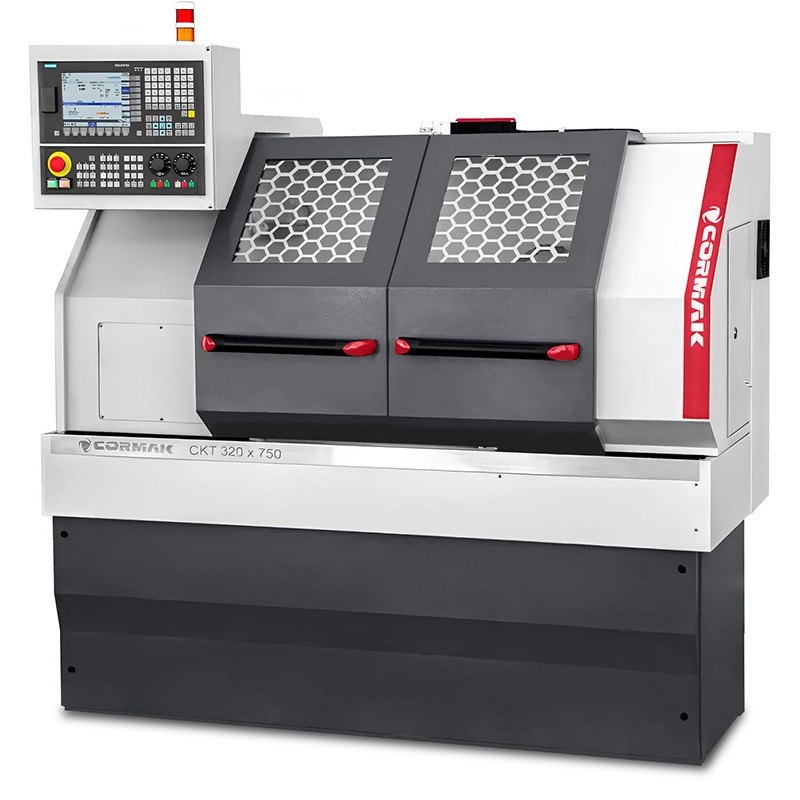

CNC струг CKT 320x750 – прецизност и надеждност при металообработката
CNC струг CKT 320x750 е усъвършенстван цифров струг, предназначен за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D, той предлага висока производителност и оперативна гъвкавост.
Основни предимства на CNC струга CKT 320x750
CNC стругът за метал CKT 320x750 съчетава усъвършенствана технология със солидна конструкция, осигурявайки надеждност и прецизност в изискващи индустриални среди. Като универсален индустриален струг, той позволява извършването на сложни операции по обработка, като струговане, нарязване на резба, канализиране или пробиване, като запазва най-високото качество на детайлите. Основните му предимства включват:
- Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 320 mm и над супорта 90 mm (опция 135 mm), с отвор на шпиндела 60 mm и максимален диаметър на вала в отвора 44 mm, гарантира точност при разнообразни задачи.
- Гъвкаво шпиндел: Диапазон на скоростта 100-2500 об./мин с накрайник MK5 позволява обработка на широка гама от материали, от стомана до леки сплави.
- Усъвършенствано управление: Системата Siemens Sinumerik 808D на полски език, поддържана от серво задвижвания Siemens, осигурява интуитивно програмиране и оптимизация на процесите.
- Твърда конструкция: Нетно тегло 1040 кг (бруто 1300 кг) и размери 2370x1420x2000 мм осигуряват стабилност при обработка на детайли с дължина до 750 мм.
- Ефективност на инструментите: 6-позиционна револверна глава (опция 4 или 8) с инструменти 16x16 мм ускорява смяната на инструментите, като минимизира времето на производствения цикъл.
- Издръжливост на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
- Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
- Универсалност на приложението: Идеална за прецизно струговане на детайли в машиностроителната, автомобилната и инструменталната промишленост.
- Икономичност на експлоатация: Двигател с мощност 5,1 kW (S1) / 3,7 kW съчетава висока производителност с ниска консумация на енергия.
- Възможност за персонализиране: Богатият набор от опции, като управление Fanuc, хидравличен патрон или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.
Конструкция и технология на CNC струга CKT 320x750
Индустриалният CNC струг CKT 320x750 е проектиран с оглед на надеждност и прецизност в тежки производствени условия. Ключовите елементи на конструкцията включват:
- Здрава основа на машината: Твърдата конструкция с нетно тегло 1040 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
- Високопроизводително шпиндел: Проход 60 мм с максимален диаметър на вала 44 мм, накрайник MK5 и скорост 100-2500 об/мин позволяват обработката на разнообразни детайли.
- Револверна глава: 6-позиционна (опция 4 или 8) с инструменти 16x16 mm осигурява бърза смяна на инструментите и гъвкавост на операциите.
- Ръчен супорт: С накрайник MT3 и максимален ход 100 mm, подпомага прецизната опора на детайлите.
- Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.
- Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
- Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
- 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.
Прецизност и производителност
Цифровият струг CKT 320x750 предлага висока прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Системата оптимизира траекториите на инструмента, осигурявайки точност при обработката на детайли с диаметър до 320 mm и дължина 750 mm. Бързата смяна на инструментите и усъвършенстваните цикли на струговане съкращават производственото време, повишавайки ефективността.
Приложение на металообработващия струг с ЦПУ CKT 320x750
CNC струговете за метал като CKT 320x750 намират приложение в различни сектори на промишлеността, включително:
- Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
- Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачване.
- Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
- Серийно и прототипно производство: Идеална за средносерийно производство и прототипиране в R&D центрове.
Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.
Стандартно оборудване
- Управление SIEMENS SINUMERIK 808 Advanced на полски език
- Серво задвижвания Siemens
- Ръчен 3-челюстен стругов патрон
- 6-позиционна револверна глава
- Комплект меки челюсти
- Ръчен супорт с накрайник MT3
- Система за охлаждане
- Автоматична система за смазване на предавките и водачите
- 24V халогенно осветление
- Техническа и експлоатационна документация (ТЕД) на полски език
- Декларация за съответствие CE
Допълнително оборудване
- Управление Siemens Sinumerik 828D, Fanuc Oi-TF или GSK
- Хидравлична скоба
- Хидравличен супорт
- Подвижна опора
- Фиксирана опора
- Сонда за инструменти
- Допълнителни меки или твърди челюсти
- Втулки
- Захват за обработени детайли
- Подавач на пръти
- Сепаратор на пари от вътрешността на кабината
- Сепаратор за отработено масло от охлаждащата течност
- Инструментални патрони
- CAD/CAM софтуер
Технически параметри
| Технически параметри |
| Диаметър на струговане над лежанката |
320 мм |
| Диаметър на струговане над супорта |
90 мм (опция 135 мм) |
| Разстояние между зъбите |
750 мм |
| Скорост на шпиндела |
100-2500 об/мин |
| Проход на шпиндела |
60 мм |
| Накрайник на шпиндела |
MK5 |
| Брой инструменти |
4 (опция 6, 8) |
| Размер на инструментите |
16x16 мм |
| Максимален диаметър на вала в прохода |
44 мм |
| Накрайник на шпиндела |
MT3 |
| Максимално ход на супорта |
100 мм |
| Мощност на двигателя |
5,1 kW (S1) / 3,7 kW |
| Размери |
2370x1420x2000 мм |
| Нетно/брутно тегло |
1040/1300 кг |
CNC управление – Siemens и Fanuc
Стругът с ЦПУ CKT 320x750 предлага усъвършенствани системи за управление с ЦПУ, като Siemens Sinumerik 808D, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:
%20kraw% C4%99dziowych/Sterowniki %20centra% 20obr %C3% B3bczke.jpg" alt="CNC контролери Siemens и Fanuc" width="870" height="330" style="display: block; margin-left: auto; margin-right: auto;" />
SIEMENS SINUMERIK 808 Advanced
- Интуитивен интерфейс: Лесен за работа, идеален за по-малки работилници и начинаещи потребители.
- Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
- Икономичност: Предназначен за основни приложения при струговане и фрезоване.
Siemens Sinumerik 828D
- Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
- Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
- Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.
Fanuc Oi-TF
- Стабилност: Надеждност при серийно производство и продължителна работа.
- Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
- Интуитивно управление: Ясният интерфейс ускорява програмирането.
Изтеглете инструкциите за Siemens Sinumerik 828/840
Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced
Доверете се на опита на CORMAK
С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.
- 16 години опит в обслужването на CNC системи за управление Siemens.
- На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
- Осигуряваме професионален гаранционен и следгаранционен сервиз.
- Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.
Попитайте за подробности или си уговорете презентация на машината!
