СТАНКОВА МАШИНА С ЦНК CORMAK 400x700 С РЪЧЕН ПАКЕТ SIEMENS SINUMERIK

CNC струг CKT 400x700 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D и усъвършенствани цикли на обработка, той гарантира висока точност и ефективност.

Основни предимства на CNC струга CKT 400x700

CNC стругът за метал CKT 400x700 е професионално решение за индустрията, съчетаващо модерна технология с солидна конструкция, идеален за предприятия, изискващи прецизна механична обработка. Като усъвършенстван индустриален струг, той позволява изпълнението на сложни операции, като струговане на външни и вътрешни повърхности, нарязване на резби, канали, пробиване и контурна обработка, като се запазва най-високото качество на детайлите. Основните му предимства включват:

• Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 400 mm и над супорта 160 mm, с проход на шпиндела 48 mm, осигурява точност на позициониране 0,01 mm и повторяемост 0,012 mm.
• Гъвкаво шпиндел: Диапазон на скоростта 150-1800 об./мин с накрайник A2-6 позволява обработка на широка гама от материали, от стомана до леки сплави.
• Усъвършенствано управление: Системата Siemens Sinumerik 808D на полски език, поддържана от серво задвижвания Siemens, предлага интуитивни фиксирани цикли за напречно струговане, конуси и нарязване на резби, което съкращава времето за програмиране.
• Твърда конструкция: Нетното тегло от 1800 кг и размери 2200x1100x1620 мм осигуряват стабилност при обработката на детайли с дължина до 700 мм.
• Ефективност на инструментите: 8-позиционна револверна глава с инструменти 20x20 mm (опция 6 или 8 позиции) ускорява смяната на инструментите, като минимизира времето на производствения цикъл.
• Прецизно закрепване: Ръчният 3-челюстен стругов патрон (опция хидравличен) и ръчният супорт (опция хидравличен) с накрайник MK5 осигуряват сигурно закрепване на детайлите.
• Издръжливост на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост, както при серийно, така и при малки серии.
• Икономичност на експлоатация: Двигател с мощност 5,5 kW съчетава висока производителност с ниска консумация на енергия.
• Възможност за персонализиране: Богат набор от опции, като управление Fanuc Oi-TF, сонда за инструменти, подаващо устройство за пръти или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.

Конструкция и технология на CNC струга CKT 400x700

Индустриалният CNC струг CKT 400x700 е проектиран с оглед на надеждност и прецизност в тежки производствени условия. Ключовите елементи на конструкцията включват:

• Здрава плоска основа: Твърдата конструкция с нетно тегло 1800 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Високопроизводително шпиндел: Проход 48 мм, накрайник A2-6 и скорост 150-1800 об/мин позволяват обработката на разнообразни детайли.
• Револверна глава: 8-позиционна (опция 6 или 8) с инструменти 20x20 mm осигурява бърза смяна на инструментите и гъвкавост на операциите.
• Ръчен супорт: С накрайник MK5, диаметър на зъба 60 mm и максимален ход 100 mm, осигурява прецизно поддържане на детайлите (опция хидравличен супорт).

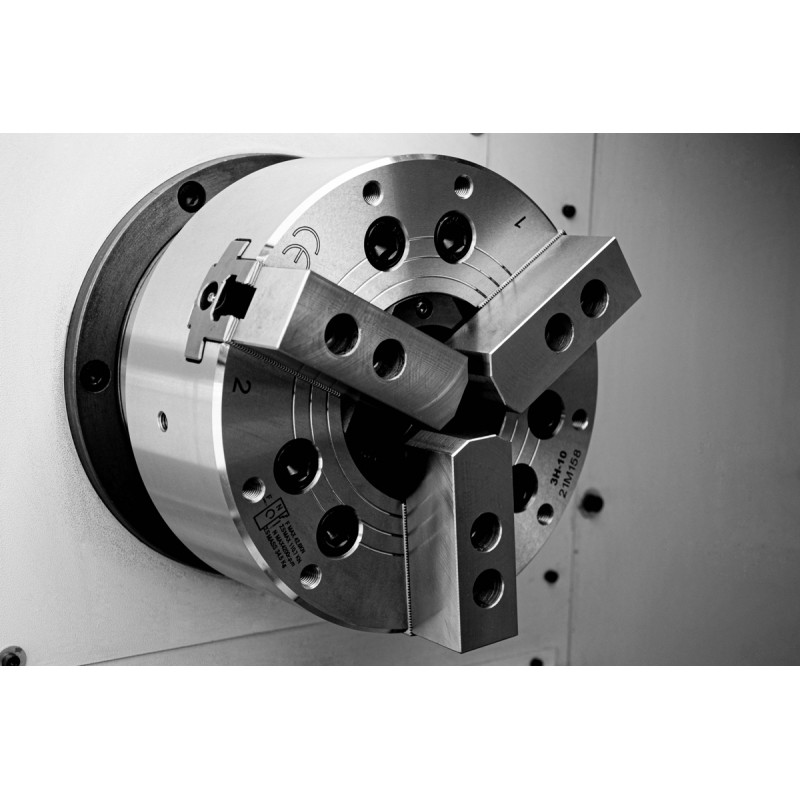

• Ръчен стругов патрон: 3-челюстен патрон (опция хидравличен) осигурява сигурно закрепване на детайлите.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране (0,01 мм).
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.

Прецизност и производителност

Цифровият струг CKT 400x700 предлага висока прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижвания Siemens с въртящ момент 5/7,5 Nm по осите X/Z. Усъвършенстваните фиксирани цикли, като напречно и конусно струговане, нарязване на резба и контурно струговане, опростяват програмирането и съкращават времето за обработка. Точността на позициониране от 0,01 mm и повторяемостта от 0,012 mm осигуряват високо качество на детайлите с диаметър до 400 mm и дължина 700 mm.

Приложение на металообработващия струг с ЦПУ CKT 400x700

CNC струговете за метал като CKT 400x700 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачване.
• Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и малкосерийно производство: Идеална за средносерийно производство и прототипиране в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.

Стандартно оборудване

• Управление SIEMENS SINUMERIK 808 Advanced на полски език
• Серво задвижвания Siemens
• Ръчен 3-челюстен стругов патрон (опция: хидравличен)
• 6-позиционна револверна глава (опция 8)
• Комплект меки челюсти
• Ръчен супорт с накрайник MK5 (опция хидравличен)
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Техническа и експлоатационна документация (ТЕД) на полски език
• Декларация за съответствие CE

Допълнително оборудване

• Управление Siemens Sinumerik 828D или Fanuc Oi-TF
• Подвижна опора
• Фиксирана опора
• Сонда за инструменти
• Задвижван инструмент
• Допълнителни меки челюсти
• Твърди челюсти
• Втулки
• Захващач за обработени детайли
• Подавач на пръти
• Сепаратор на пари от вътрешността на кабината
• Сепаратор за отработено масло от охлаждащата течност
• Инструментални патрони
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

СТАНЦИИТЕ ЗА СТРЪГАНЕ С ЧПУ CORMAK 400x700 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

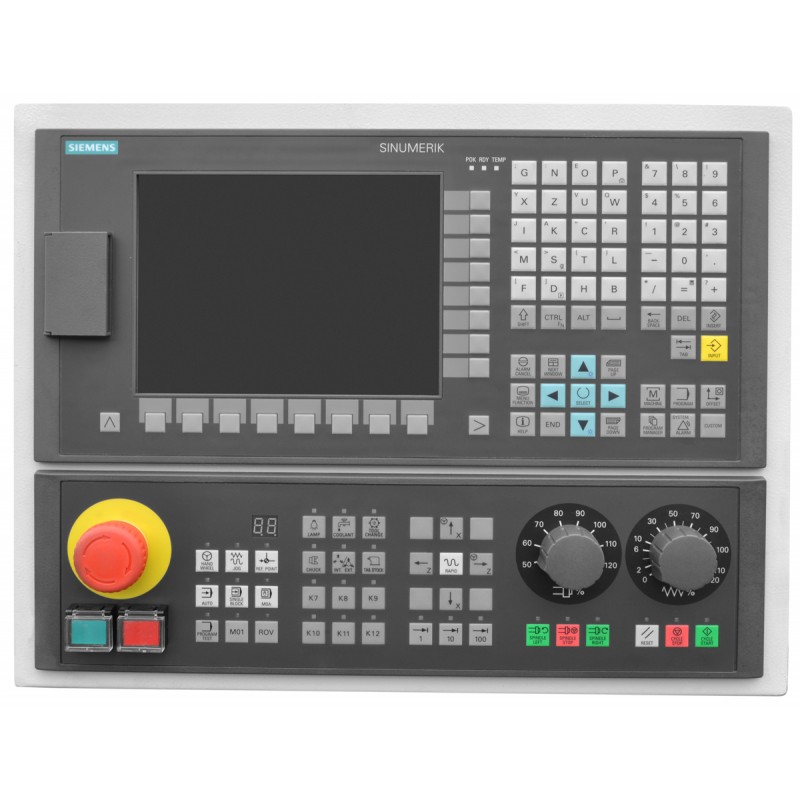

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

СТАНКА С ЧПУ CORMAK 400x700 предлага усъвършенствани системи за управление с ЧПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.
