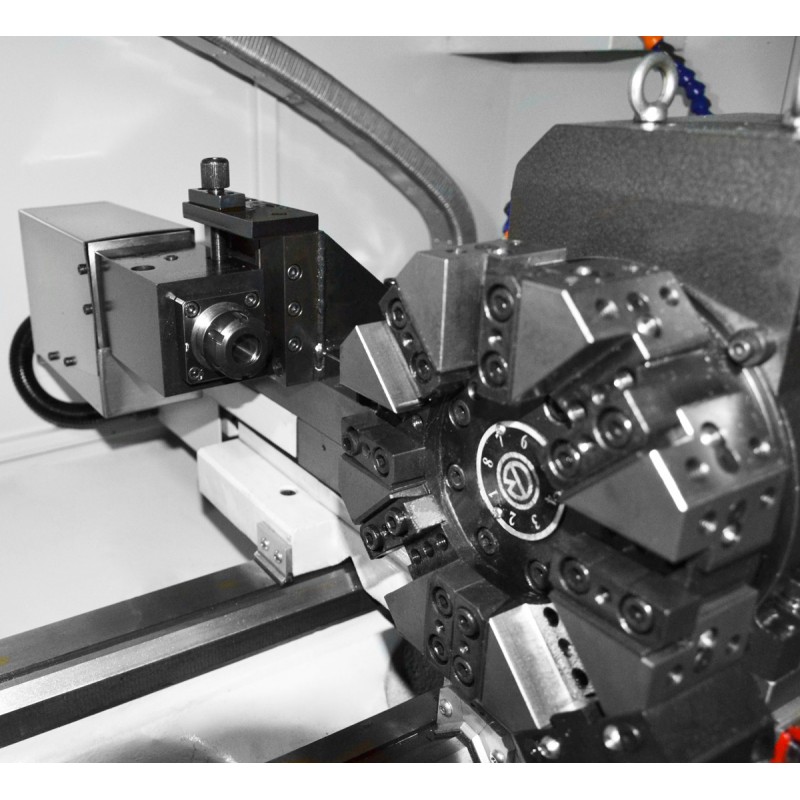

CNC струг CORMAK 400x1000 LT1 със задвижвани инструменти SIEMENS SINUMERIK

CNC струг CKT 400x1000 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D, той предлага надеждност, висока точност и лекота на работа, отговаряйки на изискванията на съвременните индустриални процеси.

Основни предимства на CNC струга CKT 400x1000

CNC стругът за метал CKT 400x1000 е професионално решение за индустрията, което съчетава съвременна технология с солидна конструкция, предназначено за предприятия, изискващи прецизна механична обработка. Като индустриален струг, той позволява изпълнението на сложни операции, като струговане на външни, вътрешни и сферични повърхности, нарязване на резби, пробиване, дълбоко рязане и контурна обработка, като осигурява най-високо качество на детайлите. Основните му предимства включват:

• Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 400 mm и над супорта 210 mm, с минимална стъпка на настройка 0,001 mm по осите X и Z, гарантира изключителна точност на детайлите.
• Гъвкаво шпиндел: Диапазон на скоростта 0-2000 об./мин., отвор на шпиндела 52 мм (опция 72 мм) и конус MK6 позволяват обработка на широка гама от материали, от стомана до леки сплави.
• Интуитивно управление: Системата Siemens Sinumerik 808D на полски език със серво задвижвания Siemens предлага специален режим за потребители на конвенционални машини, което намалява бариерата за започване на работа с CNC.
• Твърда конструкция: Нетно тегло 2000 кг и размери на опаковката 2640x1500x1770 мм осигуряват стабилност при обработка на детайли с дължина до 1000 мм.
• Ефективност на инструментите: 4-позиционен инструментален патрон (опция 6 или 8 позиции) с инструменти 20x20 mm (опция 25x25 mm) и глава с задвижван инструмент – ускорява смяната на инструментите, съкращавайки времето на производствения цикъл.
• Бързо настройване: Позволява удобно настройване на инструментите, нулевите точки и извършване на корекции без необходимост от писане на програма, идеално за единично производство.
• Повишена безопасност: Кръговите движения и ограничаването на скоростта позволяват прецизно и безопасно маневриране на машината, като минимизират риска от грешки.
• Дълготрайност на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост, както при серийно, така и при малки серии.
• Икономичност на експлоатацията: Главният двигател с мощност 5,5 kW и двигатели за подаване 6 Nm съчетава висока производителност с ниска консумация на енергия.
• Интеграция с технологични цикли: Работата с цикли на обработка, като напречно, конусно струговане, нарязване на резба или пробиване, изисква само въвеждане на основни параметри, без познания по G-кодове.
• Възможност за персонализация: Богатият набор от опции, като например управление Fanuc Oi-TF, хидравличен патрон, подаващо устройство за пръти или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.
• Европейски стандарти за безопасност: Декларацията за съответствие CE потвърждава съответствието с строгите стандарти за безопасност на труда.

Конструкция и технология на CNC струга CKT 400x1000

Индустриалният CNC струг CKT 400x1000 е проектиран с оглед на надеждността и прецизността в тежки производствени условия. Ключовите елементи на конструкцията включват:

• Здрава основа на машината: Твърдата конструкция с нетно тегло 2000 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Високопроизводително шпиндел: Проход 52 мм (опция 72 мм), конус MK6 и скорост 0-2000 об/мин позволяват обработката на разнообразни детайли.
• Инструментален патрон: 4-позиционен (опция 6 или 8) с инструменти 20x20 mm (опция 25x25 mm) осигурява бърза смяна на инструментите и гъвкавост на операциите.
• Хидравличен супорт: С втулка с конус MK5 и максимален ход 120 mm, подпомага прецизната опора на детайлите.
• Ръчен стругов патрон: Осигурява сигурно закрепване на детайлите, с хидравлична опция за повишаване на ефективността.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране (0,001 mm).
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.

Прецизност и производителност

Цифровият струг CKT 400x1000 предлага изключителна прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens с въртящ момент 6 Nm по осите X и Z. Усъвършенстваните фиксирани цикли, като напречно и конусно струговане, нарязване на резба, дълбоко прорязване и контурна обработка, опростяват програмирането и съкращават времето за обработка. Точност на позициониране 0,001 mm по осите X и Z, скорост на движение на ос X (8 m/min) и Z (10 m/min) и интеграция с технологични цикли осигуряват високо качество на детайлите с диаметър до 400 mm и дължина 1000 mm.

Приложение на металообработващия струг с ЦПУ CKT 400x1000

CNC струговете за метал като CKT 400x1000 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачвания.
• Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и малкосерийно производство: Идеална за средносерийно производство и бързо изработване на единични детайли в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.

Стандартно оборудване

• Управление SIEMENS SINUMERIK 808 Advanced на полски език
• Серво задвижвания Siemens
• Ръчен стругов патрон
• 4-позиционен инструментален фиксатор + задвижван инструмент
• Комплект меки челюсти
• Хидравличен коник с втулка MK5
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• Халогенно осветление 24V
• Инструкция на полски език
• Декларация за съответствие CE

Допълнително оборудване

• Хидравличен стругов патрон
• 6- и 8-позиционен инструментален фиксатор
• Подвижна опора
• Фиксирана опора
• Допълнителни меки челюсти
• Твърди челюсти
• Държачи за инструменти
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

CNC струговете CORMAK 400x1000 LT1 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

Стругът с ЦПУ CORMAK 400x1000 LT1 предлага усъвършенствани системи за управление с ЦПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината!

Свържете се с нас
