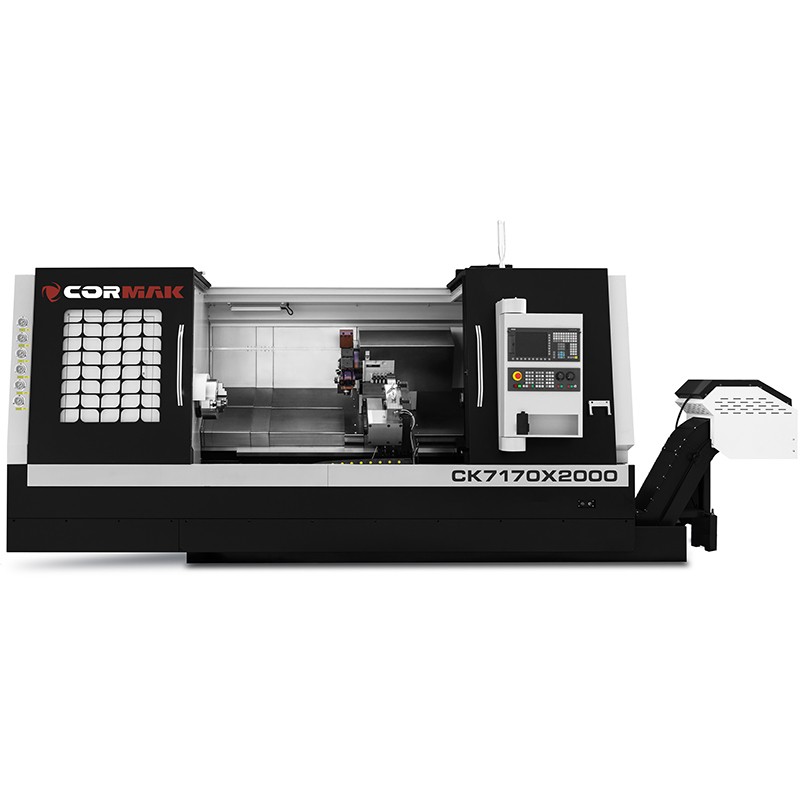

Струг с ЦПУ CK7170X2000 LT12, задвижвани инструменти SIEMENS SINUMERIK

CNC струг CK7170X2000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ е усъвършенстван CNC струг с наклонено легло, проектиран за комплексна обработка на метални детайли в изискващи индустриални условия. Оборудван с задвижвани инструменти, глави BMT 45 и управление Siemens Sinumerik 808D, той осигурява несравнима прецизност, производителност и универсалност.

Основни предимства на струга с ЦПУ CK7170X2000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ

CNC струг CK7170X2000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ съчетава модерна технология със солидна конструкция на наклонено легло, предлагайки на потребителите значителни предимства в производствените процеси. Ключовите му предимства включват:

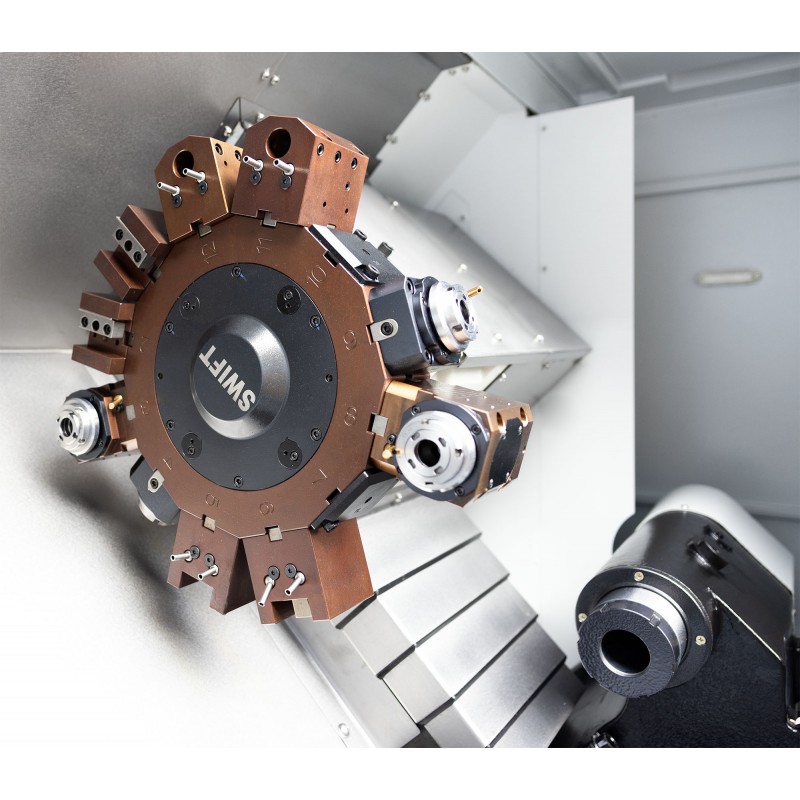

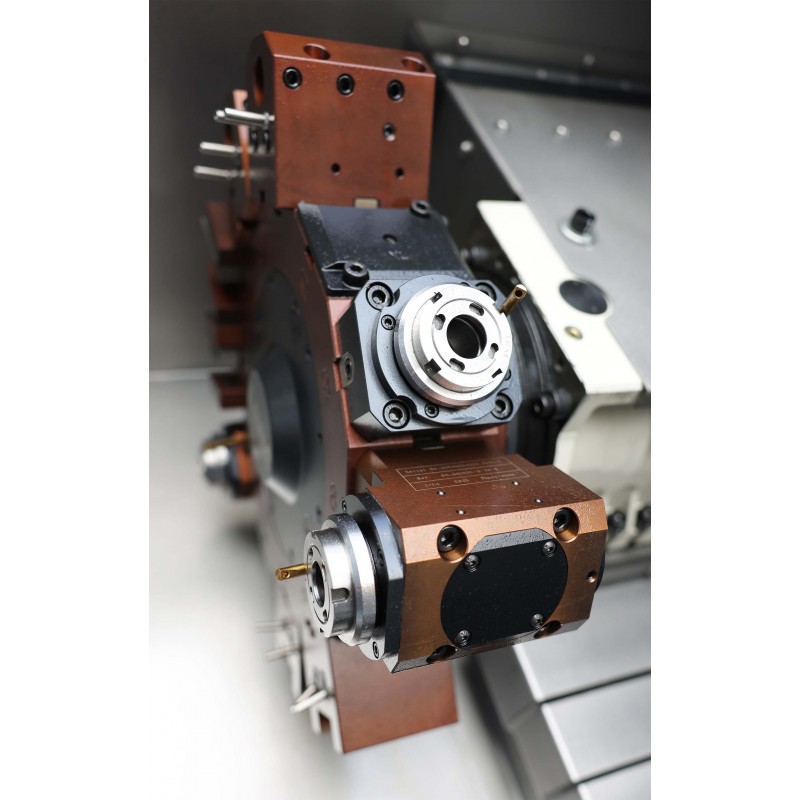

• Универсална обработка: Оборудван с задвижвани инструменти и глави BMT 45 с 12 позиции, той позволява струговане, фрезоване и пробиване в един цикъл, което повишава ефективността и съкращава времето за обработка.
• Висока прецизност: Точността на позициониране на осите X/Z на ниво 0,001 мм гарантира отлично качество на обработваните повърхности, идеално за детайли със сложна геометрия в прецизната промишленост.
• Наклонена основа: Конструкцията на наклонената основа осигурява висока твърдост, ефективно отстраняване на стружките и удължен експлоатационен живот на машината, особено при интензивна обработка на твърди материали.
• Усъвършенствано шпиндел: Диаметър на шпиндела 72 mm и скорост до 2500 об./мин., задвижвани от двигател Siemens с мощност 11 kW (опционално 15 kW), позволяват ефективна обработка на материали като неръждаема стомана, титанови сплави или алуминий.
• Голямо работно пространство: Максималната дължина на детайла 2000 mm и диаметър на струговане над лежанката 700 mm позволяват обработка на големи детайли, като валове и конструктивни елементи.
• Гъвкавост на конфигурацията: Опционалната Y-ос позволява фрезоване и пробиване извън оста, като увеличава възможностите за обработка при производството на сложни детайли.
• Интуитивно управление: Управлението Siemens Sinumerik 808D с USB порт и опростен интерфейс улеснява програмирането и импорта/експорта на програми, като минимизира времето за подготовка на производството.
• Стабилност и издръжливост: Машина с тегло 7500 кг с линейни водачи и пълна каросерия, съответстваща на CE стандартите, осигурява стабилност и безопасност по време на работа.
• Ефективно охлаждане: Усъвършенстваната система за охлаждане и автоматично смазване на предавките и водачите минимизира износването на инструментите и подобрява качеството на обработката.
• Икономичност: Размерите 6000x2300x2210 мм и енергоспестяващият двигател намаляват експлоатационните разходи, като запазват високата производителност.
• Универсалност на приложението: Възможност за обработка на детайли от различни материали, от леки метали до сплави с висока твърдост, в един производствен цикъл.
• Безопасност и надеждност: Използването на компоненти на Siemens и Schneider, както и климатизацията на шкафа за управление, осигуряват дълъг експлоатационен живот и стабилност на работата в трудни условия.
• Лесно интегриране: Съвместимостта с CAD/CAM системи и опции за автоматизация позволява безпроблемно интегриране в производствени линии.
• Ергономичност на работата: Пълният корпус, уловителят за стружки и сервизните инструменти в комплекта повишават комфорта и безопасността на оператора.

CNC струг за метал CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA е идеалното решение за производствени предприятия, които се нуждаят от прецизна, многофункционална машина за обработка на големи детайли в серийно и единично производство.

Конструкция и технология на CNC струга CK7170X2000 LT12

CNC стругът CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA е проектиран с оглед на дълготрайност, прецизност и лесна експлоатация. Ключовите компоненти включват:

Конструкция и лежанка

Наклонената основа осигурява висока твърдост и ефективно отстраняване на стружките, като минимизира вибрациите по време на обработката. Максималният диаметър на струговане над основата 700 mm, над супорта 470 mm и максималната дължина на детайла 2000 mm позволяват обработката на големи детайли при запазване на стабилността.

Шпиндел и задвижване

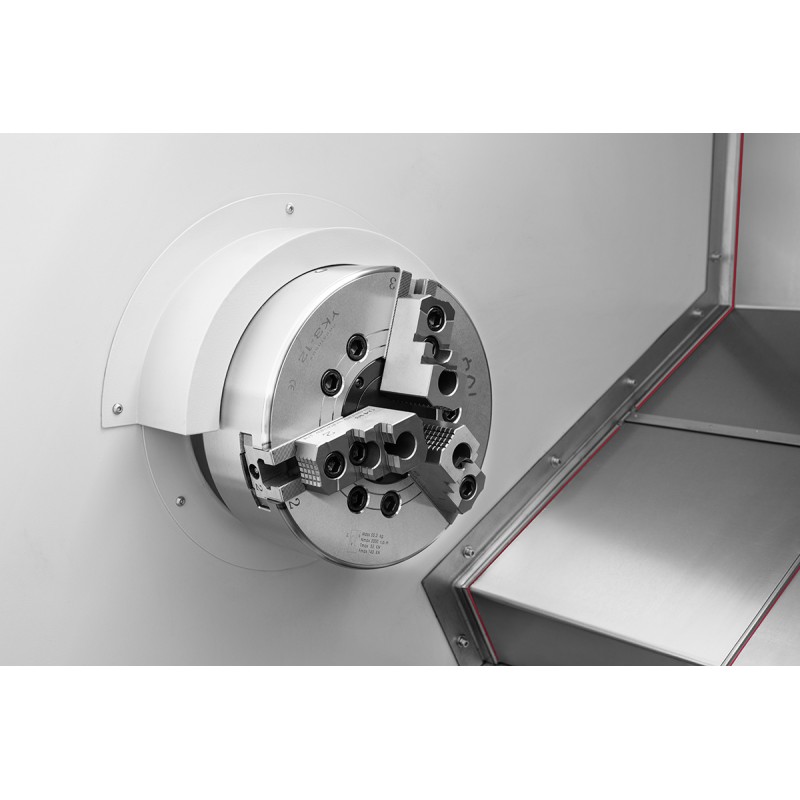

Шпиндел с отвор 72 mm и максимална скорост 2500 об/мин, задвижван от двигател Siemens с мощност 11 kW (опционално 15 kW), гарантира висока производителност при струговане. Хидравличен 3-челюстен патрон с диаметър 305 mm осигурява сигурно закрепване на детайлите.

Водачи и задвижвания

Линейните водачи и прецизните серво задвижвания по осите X/Z (ход 292/1260 мм) осигуряват плавно движение и висока динамика на работа, като минимизират грешките при позициониране.

Система за управление

Стандартното управление Siemens Sinumerik 808D (опционално Siemens 828D или Fanuc Oi-TF) с USB порт и RS-232 интерфейс позволява прецизно програмиране и лесна интеграция с CAD/CAM системи. Контролният панел със степен на защита IP65 осигурява надеждност в тежки цехови условия.

Прецизност и производителност

Индустриалният струг CK7170X2000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ предлага изключителна прецизност благодарение на точността на позициониране от 0,001 mm и усъвършенстваното CNC управление. Задвижваните инструменти и главата BMT 45 позволяват извършването на сложни операции, като фрезоване и пробиване, при едно закрепване на детайла, което съкращава времето на цикъла и увеличава производителността. Двигател с мощност 11 kW осигурява стабилна обработка дори при високи натоварвания.

Приложение на CNC струга CK7170X2000 LT12

CNC стругът за метал CK7170X2000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ намира приложение в изискващи отрасли, като:

• Авиационна промишленост: Обработка на прецизни компоненти, като елементи на двигатели и шаси.
• Автомобилна промишленост: Производство на валове, втулки и елементи на трансмисии.
• Машиностроителна промишленост: Струговане и фрезоване на конструктивни детайли за машини и съоръжения.
• Енергийна промишленост: Обработка на компоненти, като валове и елементи на турбини.
• Производствени цехове: Изпълнение на единични и серийни поръчки, изискващи универсалност и точност.

Благодарение на задвижваните инструменти, голямото работно пространство и опционалната Y-ос, стругът с наклонено легло с ЦПУ е отличен избор за производствени предприятия, които се нуждаят от многофункционална машина.

CNC управления – Siemens Sinumerik 808D, 828D и Fanuc Oi-TF

Стругът с наклонено легло CK7170X2000 LT12 с задвижвани инструменти предлага професионални CNC системи за управление от реномирани производители като Siemens и Fanuc, които осигуряват прецизност, производителност и лекота на работа.

Siemens Sinumerik 808D – компактно управление за стандартни приложения

Sinumerik 808D е икономично CNC управление за металообработващи стругове, което осигурява:

• Интуитивен интерфейс: Специална клавиатура и опростен графичен екран улесняват програмирането и работата.
• Висока надеждност: Степен на защита IP65 осигурява стабилна работа в тежки цехови условия.
• Разширени функции: Поддръжка на цикли за струговане и интеграция с CAD/CAM системи.

Siemens Sinumerik 828D – усъвършенствано управление за взискателни процеси

Sinumerik 828D е професионално CNC управление за индустриални стругове, което предлага:

• Висока изчислителна мощност: Бързото обработване на данни позволява динамична и прецизна обработка.
• Разширени функции: Разширени цикли на обработка, интерполация и оптимизация на траекториите на инструмента.
• Интеграция с автоматиката: Възможност за разширение с допълнителни модули за управление.

Fanuc Oi-TF – стабилност и прецизност

Fanuc Oi-TF е надеждно CNC управление за CNC стругове, предлагащо:

• Стабилност на работата: Прецизност при дългосрочно серийно производство.
• Разширени функции за струговане: Поддръжка на струговане на резби, канали и пробиване.
• Интуитивен интерфейс: Бързо програмиране и лесна работа.

Изберете CNC управление, съобразено с вашите нужди, за да увеличите ефективността и прецизността на производствените процеси!

Най-важни технически параметри

Стандартно оборудване

• Управление Sinumerik 808D на полски език
• Задвижвани инструменти
• Линейни водачи – висока твърдост и издръжливост
• Система за охлаждане и смазване – автоматично смазване на предавките и водачите
• Хидравлична опора: Ø40 x 250 mm
• Хидравлично управляван супорт
• Пълен корпус, отговарящ на стандартите CE
• Климатизация на шкафа за управление
• Контейнер за стружки
• USB порт – бърз импорт/експорт на програми
• Сервизни инструменти в комплекта
• Комплект меки челюсти

Допълнително оборудване

• Ос Y – възможност за фрезоване и пробиване извън оста
• Управление: Siemens 828D, Fanuc Oi-TF

Защо да изберете CORMAK?

Като опитен производител на CNC машини, CORMAK доставя надеждни решения за индустрията от над 20 години. Нашите CNC стругове за метал отговарят на най-високите стандарти за качество, притежават европейски сертификати за безопасност и се поддържат от професионален сервиз. Благодарение на обширния ни склад (над 15 000 м²) и екипа от специалисти, предлагаме цялостна техническа поддръжка и консултации.

• Опит: 16 години в обслужването на CNC системи за управление Siemens.
• Качество: Машини, отговарящи на европейските стандарти за безопасност.
• Поддръжка: Професионални консултации и бърз гаранционен и следгаранционен сервиз.

Избирайки индустриален струг от CORMAK, вие инвестирате в прецизност, надеждност и дългосрочна ефективност на вашето производство.

Поръчайте струг CNC CK7170X2000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ още днес!

Повишете производителността и прецизността на производството си с CNC струг CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA. Свържете се с нашия екип, за да получите подробна информация, индивидуална оферта или да уговорите демонстрация на машината. Свържете се с нас!
