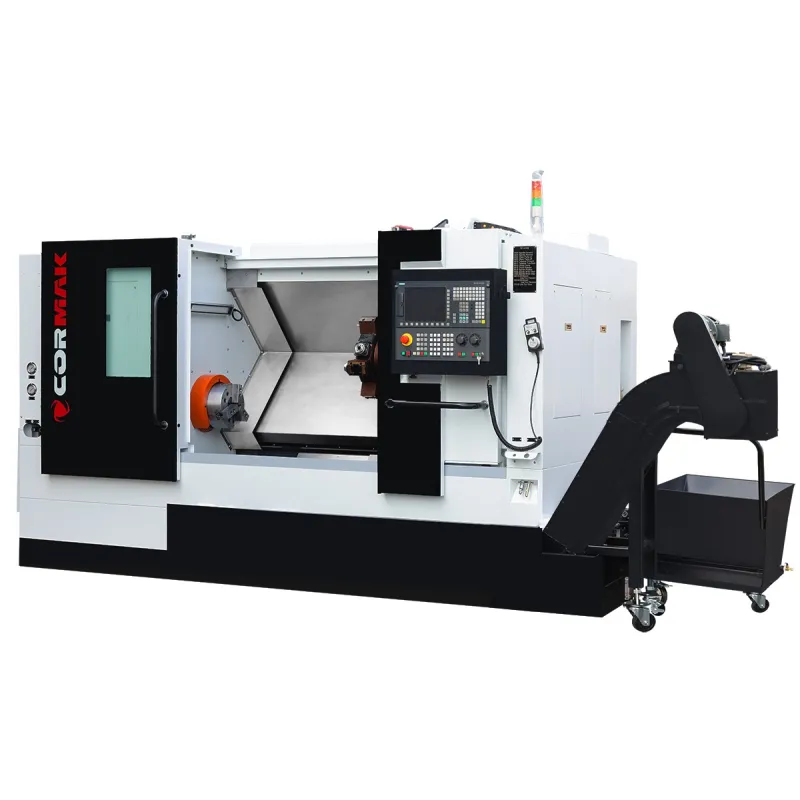

CNC струг CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ – прецизност и производителност при металообработката
CNC струг CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ е усъвършенстван CNC струг с наклонено легло, проектиран за прецизна обработка на метални детайли в промишлени условия. Оборудван с задвижвани инструменти, главина с 12 позиции и управление Siemens Sinumerik 808D, той осигурява висока производителност, надеждност и универсалност.
Основни предимства на CNC струга CK7160X1000 LT12 NAPĘDZANE NARZĘDZIA
CNC струг CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ съчетава модерна технология с солидна конструкция на наклонено легло, предлагайки на потребителите значителни предимства в производствените процеси. Ключовите му предимства включват:
- Универсална обработка: Оборудван с задвижвани инструменти и 12-позиционна глава, той позволява струговане, фрезоване и пробиване в един цикъл, което повишава ефективността и намалява времето за обработка.
- Висока прецизност: Точността на позициониране на осите X/Z на ниво 0,001 mm гарантира отлично качество на обработваните повърхности, идеално за детайли със сложна геометрия в прецизната промишленост.
- Наклонена основа: Конструкцията на наклонената основа осигурява висока твърдост, ефективно отстраняване на стружките и удължен експлоатационен живот на машината, особено при интензивна обработка на твърди материали.
- Усъвършенствано шпиндел: Проходът на шпиндела 52 mm и скоростта до 3000 об./мин., задвижвани от двигател с мощност 11 kW, позволяват ефективна обработка на материали като стомана, алуминий или технически пластмаси.
- Компактно работно пространство: Максималната дължина на детайла 1000 mm и диаметър на струговане над лежанката 600 mm позволяват обработка на средни детайли с висока прецизност.
- Интуитивно управление: Управлението Siemens Sinumerik 808D с USB порт и опростен интерфейс улеснява програмирането и импорта/експорта на програми, като минимизира времето за подготовка на производството.
- Стабилност и издръжливост: Машина с тегло 5600 кг с линейни водачи и пълна каросерия, съответстваща на CE стандартите, осигурява стабилност и безопасност по време на работа.
- Ефективно охлаждане: Усъвършенстваната система за охлаждане и автоматично смазване на предавките и водачите минимизира износването на инструментите и подобрява качеството на обработката.
- Икономичност: Компактните размери 3700x1800x2100 mm и енергоспестяващият двигател намаляват експлоатационните разходи, като запазват високата производителност.
- Универсалност на приложението: Възможност за обработка на детайли от различни материали, от леки метали до сплави с висока твърдост, в един производствен цикъл.
- Безопасност и надеждност: Използването на компоненти на Siemens и серво задвижвания осигурява дълъг експлоатационен живот и стабилност на работата при тежки условия.
- Лесно интегриране: Съвместимостта с CAD/CAM системи и опции за автоматизация позволява безпроблемно интегриране в производствени линии.
- Ергономичност на работата: Пълна каросерия, уловител за стружки, 24V халогенно осветление и сервизни инструменти в комплекта повишават комфорта и безопасността на оператора.
- Гъвкавост на конфигурацията: Опционалният автоматичен приемник на детайли и възможността за разширение с усъвършенствани системи за управление (Siemens 828D или Fanuc Oi-TF) адаптират машината към специфичните нужди на производството.
- Оптимизирана конструкция: Компактните размери и високата динамика на работа правят този метален струг с ЦПУ идеален избор за по-малки цехове с ограничено пространство.
CNC струг за метал CK7160X1000 LT12 NAPĘDZANE NARZĘDZIA е идеалното решение за производствени предприятия, които се нуждаят от прецизна, многофункционална машина за обработка на детайли в серийно и единично производство.
Конструкция и технология на CNC струга CK7160X1000 LT12
CNC стругът CK7160X1000 LT12 NAPĘDZANE NARZĘDZIA е проектиран с оглед на дълготрайност, прецизност и лесна експлоатация. Ключовите компоненти включват:
Конструкция и лежанка
Наклонената основа осигурява висока твърдост и ефективно отстраняване на стружките, като минимизира вибрациите по време на обработката. Максималният диаметър на струговане над основата 600 mm, над супорта 390 mm и максималната дължина на детайла 1000 mm позволяват обработката на средни детайли при запазване на стабилността.
Шпиндел и задвижване
Шпиндел с отвор 52 mm и максимална скорост 3000 об/мин, задвижван от двигател с мощност 11 kW, гарантира висока производителност при струговане. Хидравличен 3-челюстен патрон с размер 210 mm осигурява сигурно закрепване на детайлите.
Водачи и задвижвания
Линейните водачи и прецизните серво задвижвания Siemens по осите X/Z (ход 800 mm) осигуряват плавно движение и висока динамика на работа, като минимизират грешките при позициониране.
Система за управление
Стандартното управление Siemens Sinumerik 808D (опционално Siemens 828D или Fanuc Oi-TF) с USB порт и RS-232 интерфейс позволява прецизно програмиране и лесна интеграция с CAD/CAM системи. Контролният панел със степен на защита IP65 осигурява надеждност в тежки цехови условия.
Прецизност и производителност
Индустриалният струг CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ предлага изключителна прецизност благодарение на точността на позициониране от 0,001 mm и усъвършенстваното CNC управление. Задвижваните инструменти и главата с 12 позиции позволяват извършването на сложни операции, като фрезоване и пробиване, при едно закрепване на детайла, което съкращава времето на цикъла и увеличава производителността. Двигател с мощност 11 kW осигурява стабилна обработка дори при високи натоварвания.
Приложение на CNC струг CK7160X1000 LT12
CNC струг за метал CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ намира приложение в изискващи отрасли, като:
- Автомобилна промишленост: Производство на валове, втулки и елементи на предавки.
- Машиностроителна промишленост: струговане и фрезоване на конструктивни детайли за машини и съоръжения.
- Авиационна промишленост: Обработка на прецизни компоненти, като например елементи на двигатели.
- Медицинска промишленост: Производство на компоненти за медицински устройства, изискващи висока прецизност.
- Производствени цехове: Изпълнение на единични и серийни поръчки, изискващи универсалност и точност.
Благодарение на задвижваните инструменти и компактната конструкция, стругът с наклонено легло с ЦПУ е отличен избор за производствени предприятия с ограничено пространство, които се нуждаят от многофункционална машина.
CNC управления – Siemens Sinumerik 808D, 828D и Fanuc Oi-TF
Стругът с ЦПУ CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ предлага професионални системи за управление с ЦПУ от реномирани производители като Siemens и Fanuc, които осигуряват прецизност, производителност и лекота на работа.

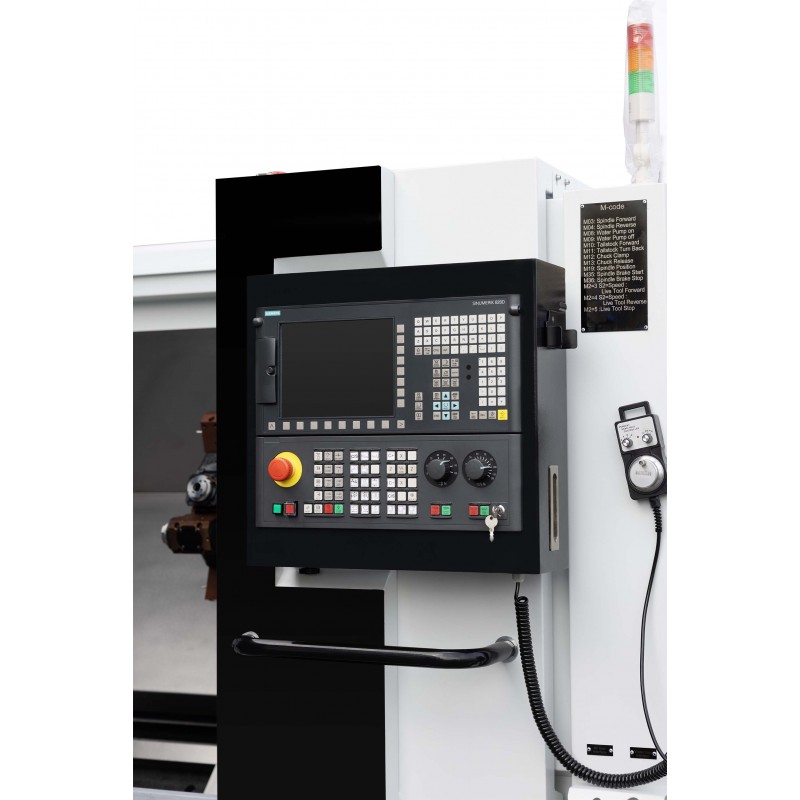

Siemens Sinumerik 808D – компактно управление за стандартни приложения
Sinumerik 808D е икономично CNC управление за металообработващи стругове, което осигурява:
- Интуитивен интерфейс: Специална клавиатура и опростен графичен екран улесняват програмирането и работата.
- Висока надеждност: Степен на защита IP65 осигурява стабилна работа в тежки цехови условия.
- Разширени функции: Поддръжка на цикли за струговане и интеграция с CAD/CAM системи.
Siemens Sinumerik 828D – усъвършенствано управление за взискателни процеси
Sinumerik 828D е професионално CNC управление за индустриални стругове, което предлага:
- Висока изчислителна мощност: Бързото обработване на данни позволява динамична и прецизна обработка.
- Разширени функции: Разширени цикли на обработка, интерполация и оптимизация на траекториите на инструмента.
- Интеграция с автоматиката: Възможност за разширение с допълнителни модули за управление.
Fanuc Oi-TF – стабилност и прецизност
Fanuc Oi-TF е надеждно CNC управление за CNC стругове, предлагащо:
- Стабилност на работата: Прецизност при дългосрочно серийно производство.
- Разширени функции за струговане: Поддръжка на струговане на резби, канали и пробиване.
- Интуитивен интерфейс: Бързо програмиране и лесна работа.
Изберете CNC управление, съобразено с вашите нужди, за да увеличите ефективността и прецизността на производствените процеси!
Най-важни технически параметри
| Диаметър на струговане над лежанката |
600 мм |
| Диаметър на струговане над супорта |
390 мм |
| Максимална дължина на детайла |
1000 мм |
| Ход по ос X / Z |
800 мм |
| Проход на шпиндела |
52 мм |
| Скорост на шпиндела |
3000 об./мин. |
| Размер на патрона |
210 |
| Двигател на шпиндела |
11 kW |
| Точност на позициониране X / Z |
0,001 мм |
| Размери на инструмента |
20x20 мм |
| Брой инструменти |
12 |
| Диаметър на втулката на патрона |
88 мм |
| Изтегляне на втулката на коника |
85 мм |
| Конус на зъбната втулка |
MK5 |
| Размери Д/Ш/В |
3700x1800x2100 мм |
| Тегло |
5600 кг |
Стандартно оборудване
- Управление Sinumerik 808D на полски език

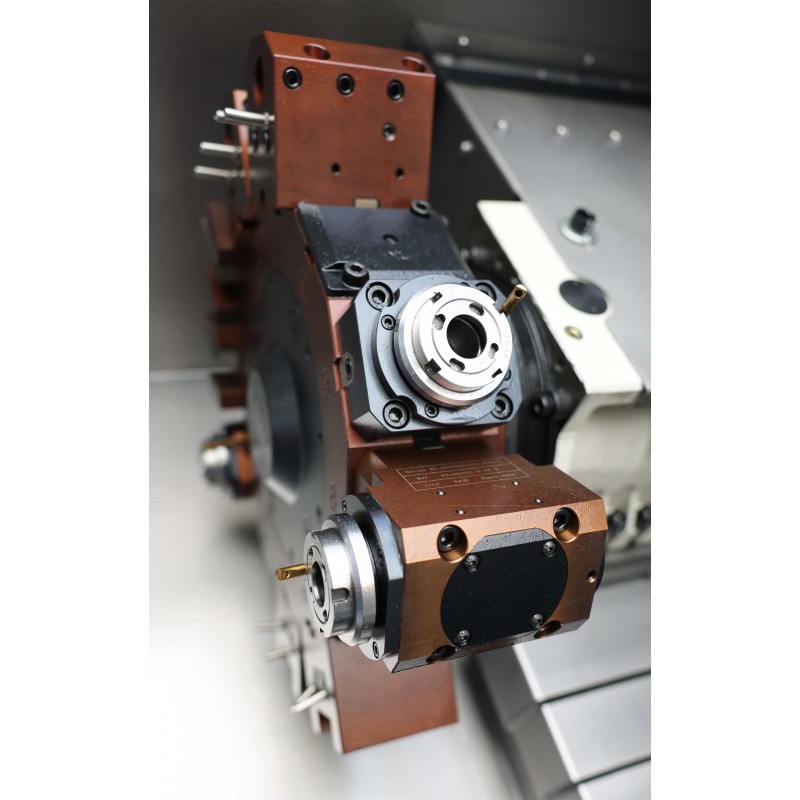

- Глава с 12 инструмента (задвижвани инструменти)
- Права задвижвана патронна втулка ER25 1 бр.
- Задвижващ патрон 45 градуса ER25 1 бр.
- Държач 20x20 квадратен 2 бр.
- Надлъжна държачка 20x20 квадратна 1 бр.
- Контейнер за стружки
- Серво задвижвания на Siemens
- Хидравличен 3-челюстен патрон
- Комплект меки челюсти
- Хидравличен коник
- Система за охлаждане
- Система за автоматично смазване на предавките и водачите
- 24V халогенно осветление
- Ръководство за експлоатация на полски език
Допълнително оборудване
- Автоматичен приемник на детайли
- Управление: Siemens 828D, Fanuc Oi-TF
Защо да изберете CORMAK?
Като опитен производител на CNC машини, CORMAK доставя надеждни решения за индустрията от над 20 години. Нашите CNC стругове за метал отговарят на най-високите стандарти за качество, притежават европейски сертификати за безопасност и се поддържат от професионален сервиз. Благодарение на обширния ни склад (над 15 000 м²) и екипа от специалисти, предлагаме цялостна техническа поддръжка и консултации.
- Опит: 16 години в обслужването на CNC системи за управление Siemens.
- Качество: Машини, отговарящи на европейските стандарти за безопасност.
- Поддръжка: Професионални консултации и бърз гаранционен и следгаранционен сервиз.
Избирайки индустриален струг от CORMAK, вие инвестирате в прецизност, надеждност и дългосрочна ефективност на вашето производство.
Поръчайте струг CNC CK7160X1000 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ още днес!
Повишете производителността и прецизността на производството си с CNC струг CK7160X1000 LT12 NAPĘDZANE NARZĘDZIA. Свържете се с нашия екип, за да получите подробна информация, индивидуална оферта или да уговорите демонстрация на машината. Свържете се с нас!
