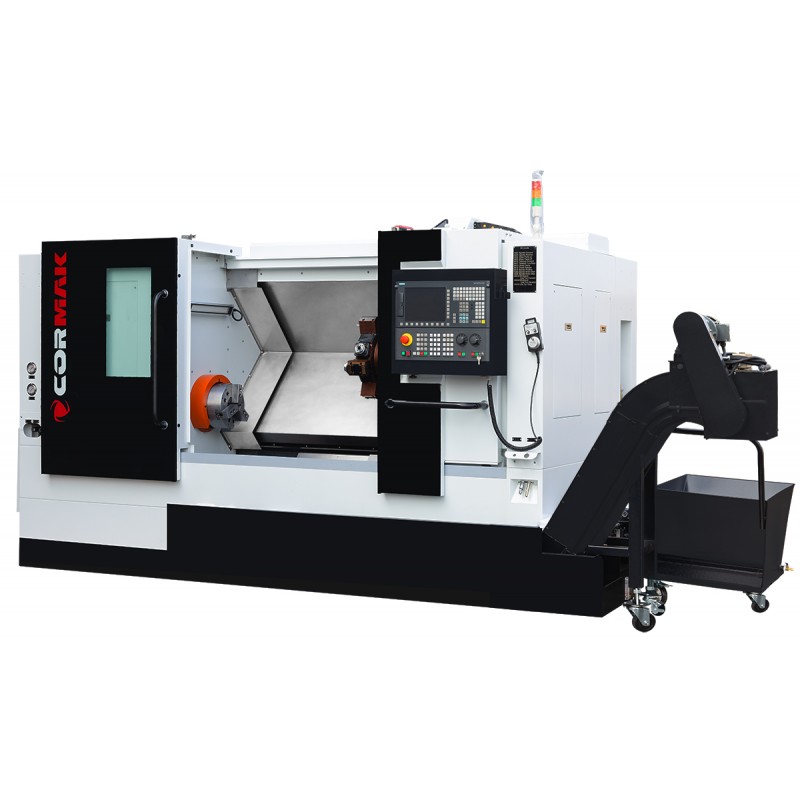

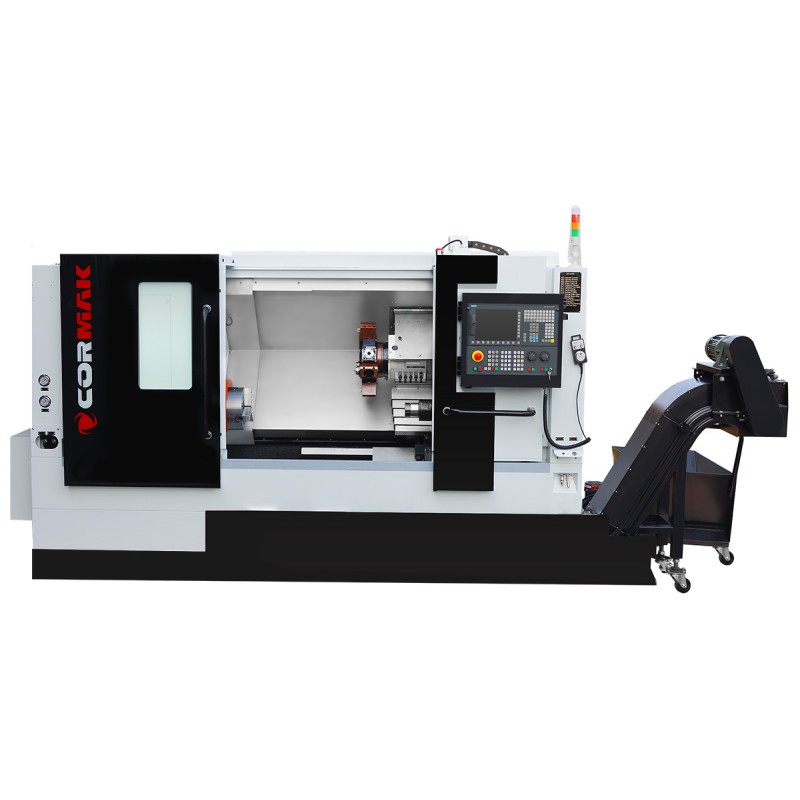

CNC струг CK7150 LT 12x750, задвижвани инструменти SIEMENS SINUMERIK

CNC струг CK7150X750 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ е усъвършенстван CNC струг с наклонена лежанка, проектиран за прецизна обработка на метални детайли в промишлени условия. Оборудван с задвижвани инструменти, 12-позиционна глава и управление Siemens Sinumerik 808D, той предлага надеждност, висока производителност и гъвкавост в компактен формат.

Основни предимства на CNC струга CK7150X750 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ

CNC стругът CK7150X750 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ съчетава модерна технология с солидна конструкция на наклонено легло, осигурявайки на потребителите значителни предимства в производствените процеси. Ключовите му предимства включват:

• Многофункционална обработка: Оборудван с задвижвани инструменти и 12-позиционна глава, той позволява струговане, фрезоване и пробиване в един цикъл, което повишава ефективността и съкращава времето за обработка.
• Прецизност на най-високо ниво: Точността на позициониране на осите X/Z на ниво 0,001 мм осигурява отлично качество на обработваните повърхности, идеално за детайли със сложна геометрия в прецизната промишленост.
• Наклонена основа: Конструкцията на CNC струга с наклонена основа гарантира висока твърдост, ефективно отстраняване на стружките и удължен експлоатационен живот на машината, особено при интензивна обработка на твърди материали.
• Усъвършенствано шпиндел: Проходът на шпиндела 52 mm и скоростта до 3000 об./мин., задвижвани от двигател с мощност 11 kW, позволяват ефективна обработка на материали като стомана, алуминиеви сплави или технически пластмаси.
• Компактно работно пространство: Максималната дължина на детайла 750 mm и диаметър на струговане над лежанката 500 mm позволяват обработка на малки и средни детайли с висока прецизност.
• Интуитивно управление: Управлението Siemens Sinumerik 808D с USB порт и опростен интерфейс улеснява програмирането и импорта/експорта на програми, като минимизира времето за подготовка на производството.
• Стабилност и издръжливост: Машина с тегло 4600 кг, с линейни водачи и пълна каросерия, съответстваща на CE стандартите, осигурява стабилност и безопасност по време на работа.
• Ефективно охлаждане: Усъвършенстваната система за охлаждане и автоматично смазване на предавките и водачите минимизира износването на инструментите и подобрява качеството на обработката.
• Икономичност: Компактните размери 3700x1800x2100 mm и енергоспестяващият двигател намаляват експлоатационните разходи, като запазват високата производителност.
• Универсалност на приложението: Възможност за обработка на детайли от различни материали, от леки метали до сплави с висока твърдост, в един производствен цикъл.
• Надеждност на компонентите: Използването на серво задвижвания Siemens и висококачествени компоненти осигурява дълъг експлоатационен живот и стабилност на работата при тежки условия.
• Лесно интегриране: Съвместимостта с CAD/CAM системи и опции за автоматизация позволява безпроблемно интегриране в производствени линии.
• Ергономичност на работата: Пълна каросерия, уловител за стружки, 24V халогенно осветление и сервизни инструменти в комплекта повишават комфорта и безопасността на оператора.
• Гъвкавост на конфигурацията: Опционалният автоматичен приемник на детайли и възможността за разширение с усъвършенствани системи за управление (Siemens 828D или Fanuc Oi-TF) адаптират машината към специфичните нужди на производството.
• Оптимизирана конструкция: Компактните размери и високата динамика на работа правят този метален струг с ЦПУ идеален избор за по-малки цехове с ограничено пространство.

CNC струг за метал CK7150X750 LT12 NAPĘDZANE NARZĘDZIA е идеалното решение за производствени предприятия, които се нуждаят от прецизна, многофункционална машина за обработка на детайли в серийно и единично производство.

Конструкция и технология на CNC струга CK7150X750 LT12

CNC стругът CK7150X750 LT12 NAPĘDZANE NARZĘDZIA е проектиран с оглед на дълготрайност, прецизност и лекота на работа. Ключовите компоненти включват:

Конструкция и лежанка

Наклонената основа осигурява висока твърдост и ефективно отстраняване на стружките, като минимизира вибрациите по време на обработката. Максималният диаметър на струговане над основата 500 mm, над супорта 290 mm и максималната дължина на детайла 750 mm позволяват обработката на малки и средни детайли при запазване на стабилността.

Шпиндел и задвижване

Шпиндел с отвор 52 mm и максимална скорост 3000 об./мин., задвижван от двигател с мощност 11 kW, гарантира висока производителност при струговане. Хидравличен 3-челюстен патрон с размер 210 mm осигурява сигурно закрепване на детайлите.

Водачи и задвижвания

Линейните водачи и прецизните серво задвижвания Siemens по осите X/Z (ход 500/210 мм) осигуряват плавно движение и висока динамика на работа, като минимизират грешките при позициониране.

Система за управление

Стандартното управление Siemens Sinumerik 808D (опционално Siemens 828D или Fanuc Oi-TF) с USB порт и RS-232 интерфейс позволява прецизно програмиране и лесна интеграция с CAD/CAM системи. Контролният панел със степен на защита IP65 осигурява надеждност в тежките условия на цеха.

Прецизност и производителност

Индустриалният струг CK7150X750 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ предлага изключителна прецизност благодарение на точността на позициониране от 0,001 mm и усъвършенстваното CNC управление. Задвижваните инструменти и главата с 12 позиции позволяват извършването на сложни операции, като фрезоване и пробиване, при едно закрепване на детайла, което съкращава времето на цикъла и увеличава производителността. Двигател с мощност 11 kW осигурява стабилна обработка дори при високи натоварвания.

Приложение на CNC струг CK7150X750 LT12

CNC стругът за метал CK7150X750 LT12 С ЗАДВИЖВАЩИ СЕ ИНСТРУМЕНТИ намира приложение в изискващи отрасли, като:

• Автомобилна промишленост: Производство на валове, втулки и елементи на предавки.
• Машиностроителна промишленост: струговане и фрезоване на конструктивни детайли за машини и съоръжения.
• Авиационна промишленост: Обработка на прецизни компоненти, като например елементи на двигатели.
• Медицинска промишленост: Производство на компоненти за медицински устройства, изискващи висока прецизност.
• Производствени цехове: Изпълнение на единични и серийни поръчки, изискващи универсалност и точност.

Благодарение на задвижваните инструменти и компактната конструкция, CNC стругът с наклонено легло е отличен избор за производствени предприятия с ограничено пространство, които се нуждаят от многофункционална машина.

CNC управления – Siemens Sinumerik 808D, 828D и Fanuc Oi-TF

Стругът с ЦПУ CK7150X750 LT12 NAPĘDZANE NARZĘDZIA предлага професионални системи за управление с ЦПУ от реномирани производители като Siemens и Fanuc, които осигуряват прецизност, производителност и лекота на работа.

Siemens Sinumerik 808D – компактно управление за стандартни приложения

Sinumerik 808D е икономично CNC управление за металообработващи стругове, което осигурява:

• Интуитивен интерфейс: Специална клавиатура и опростен графичен екран улесняват програмирането и работата.
• Висока надеждност: Степен на защита IP65 осигурява стабилна работа в тежки цехови условия.
• Разширени функции: Поддръжка на цикли за струговане и интеграция с CAD/CAM системи.

Siemens Sinumerik 828D – усъвършенствано управление за взискателни процеси

Sinumerik 828D е професионално CNC управление за индустриални стругове, което предлага:

• Висока изчислителна мощност: Бързото обработване на данни позволява динамична и прецизна обработка.
• Разширени функции: Разширени цикли на обработка, интерполация и оптимизация на траекториите на инструмента.
• Интеграция с автоматиката: Възможност за разширение с допълнителни модули за управление.

Fanuc Oi-TF – стабилност и прецизност

Fanuc Oi-TF е надеждно CNC управление за CNC стругове, предлагащо:

• Стабилност на работата: Прецизност при дългосрочно серийно производство.
• Разширени функции за струговане: Поддръжка на струговане на резби, канали и пробиване.
• Интуитивен интерфейс: Бързо програмиране и лесна работа.

Изберете CNC управление, съобразено с вашите нужди, за да увеличите ефективността и прецизността на производствените процеси!

Най-важни технически параметри

Стандартно оборудване

• Управление Sinumerik 808D на полски език
• Глава с 12 инструмента (задвижвани инструменти)
• Права задвижвана патронна втулка ER25 1 бр.
• Задвижващ патрон 45 градуса ER25 1 бр.
• Държач 20x20 квадратен 2 бр.
• Надлъжна държачка 20x20 квадратна 1 бр.
• Контейнер за стружки
• Серво задвижвания на Siemens
• Хидравличен 3-челюстен патрон
• Комплект меки челюсти
• Хидравличен коник
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Ръководство за експлоатация на полски език

Допълнително оборудване

• Автоматичен приемник на детайли
• Управление: Siemens 828D, Fanuc Oi-TF

Защо да изберете CORMAK?

Като опитен производител на CNC машини, CORMAK доставя надеждни решения за индустрията от над 20 години. Нашите CNC стругове за метал отговарят на най-високите стандарти за качество, притежават европейски сертификати за безопасност и се поддържат от професионален сервиз. Благодарение на обширния ни склад (над 15 000 м²) и екипа от специалисти, предлагаме цялостна техническа поддръжка и консултации.

• Опит: 16 години в обслужването на CNC системи за управление Siemens.
• Качество: Машини, отговарящи на европейските стандарти за безопасност.
• Поддръжка: Професионални консултации и бърз гаранционен и следгаранционен сервиз.

Избирайки индустриален струг от CORMAK, вие инвестирате в прецизност, надеждност и дългосрочна ефективност на вашето производство.

CNC системи за управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

CNC струговете CK7150 LT 12x750 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

Стругът с ЦПУ CK7150 LT 12x750 предлага усъвършенствани системи за управление с ЦПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.
