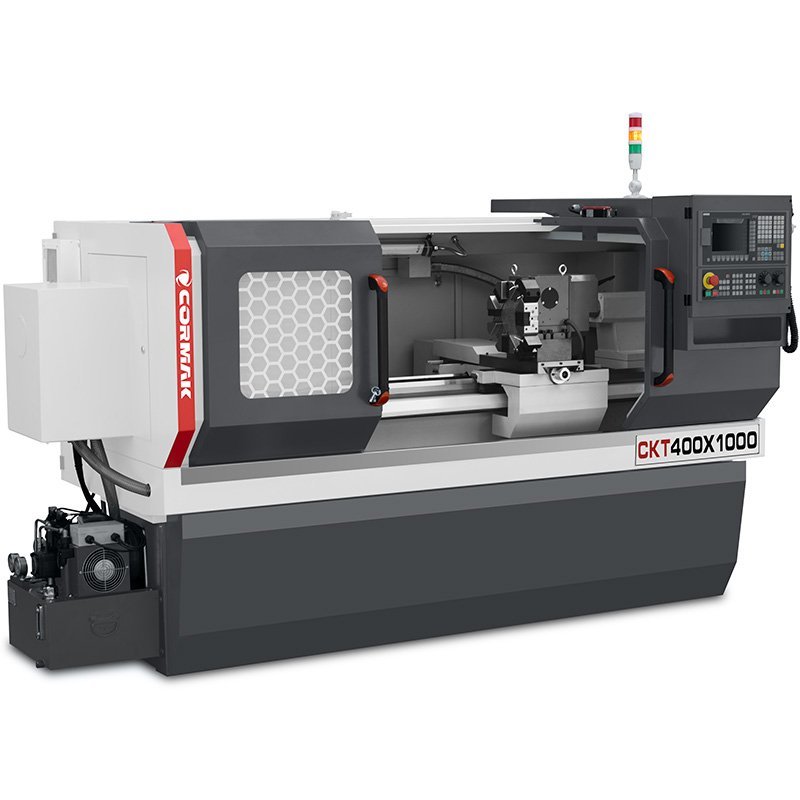

CNC струг CKT 400x1000 – прецизност и гъвкавост при металообработката

CNC струг CKT 400x1000 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в средни и големи производствени предприятия. Оборудван с управление Siemens Sinumerik 808D и усъвършенствани цикли на обработка, той осигурява надеждност и висока ефективност.

Основни предимства на CNC струга CKT 400x1000

CNC стругът за метал CKT 400x1000 е професионално решение за индустрията, съчетаващо модерна технология със солидна конструкция, идеален за предприятия, изискващи прецизна механична обработка. Като усъвършенстван индустриален струг, той позволява изпълнението на сложни операции, като струговане на външни, вътрешни и сферични повърхности, нарязване на резби, канали и контуриране, като се запазва най-високото качество на детайлите. Основните му предимства включват:

• Висока прецизност на обработката: Максимален диаметър на струговане над лежанката 400 mm и над супорта 210 mm, с проход на шпиндела 86 mm, осигурява точност 0,001 mm по осите X и Z.
• Гъвкаво шпиндел: Диапазон на скоростта 0-2000 об./мин с накрайник MK6 позволява обработка на широка гама от материали, от стомана до леки сплави.
• Усъвършенствано управление: Системата Siemens Sinumerik 808D на полски език, поддържана от серво задвижвания Siemens, предлага фиксирани цикли за напречно, конусно, резбово и контурно струговане, което съкращава времето за програмиране.
• Твърда конструкция: Нетното тегло от 1950 кг и размери 2640x1500x1770 мм осигуряват стабилност при обработката на детайли с дължина до 1000 мм.
• Ефективност на инструментите: 4-позиционен инструментален патрон (опция 6 или 8 позиции) с инструменти 20x20 mm (опция 25x25 mm) ускорява смяната на инструментите, като минимизира времето на производствения цикъл.
• Прецизно закрепване: Ръчният стругов патрон (опция хидравличен) и ръчният супорт с накрайник MK4 и ход 120 mm осигуряват сигурно закрепване на детайлите.
• Издръжливост на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост, както при серийно, така и при малки серии.
• Икономичност на експлоатацията: Главният двигател с мощност 5,5 kW и двигатели за подаване 6 Nm съчетава висока производителност с ниска консумация на енергия.
• Възможност за персонализиране: Богат набор от опции, като управление Fanuc Oi-TF, хидравличен патрон, подаващо устройство за пръти или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.

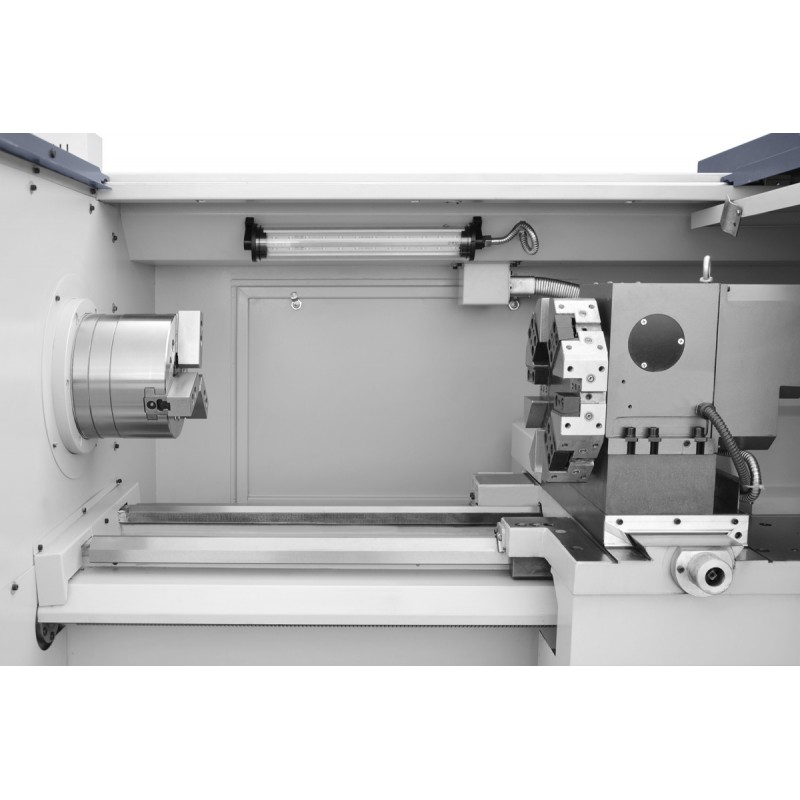

Конструкция и технология на CNC струга CKT 400x1000

Индустриалният CNC струг CKT 400x1000 е проектиран с оглед на надеждността и прецизността в тежки производствени условия. Ключовите елементи на конструкцията включват:

• Здрава основа на машината: Твърдата конструкция с нетно тегло 1950 кг минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Високопроизводително шпиндел: Проход 86 мм, патрон MK6 и скорост 0-2000 об/мин позволяват обработката на разнообразни детайли.
• Инструментален патрон: 4-позиционен (опция 6 или 8) с инструменти 20x20 мм (опция 25x25 мм) осигурява бърза смяна на инструментите и гъвкавост на операциите.
• Ръчен супорт: С накрайник MK4 и максимален ход 120 mm, подпомага прецизната опора на детайлите.
• Ръчен стругов патрон: Осигурява сигурно закрепване на детайлите, с хидравлична опция за повишаване на ефективността.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране (0,001 mm).
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.

Прецизност и производителност

Цифровият струг CKT 400x1000 предлага висока прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижвания Siemens с въртящ момент 6 Nm по осите X и Z. Усъвършенстваните фиксирани цикли, като напречно и конусно струговане, нарязване на резба и контурна обработка, опростяват програмирането и съкращават времето за обработка. Точността на позициониране 0,001 mm по осите X и Z, както и скоростта на движение на ос X (8 m/min) и Z (10 m/min) осигуряват високо качество на детайлите с диаметър до 400 mm и дължина 1000 mm.

Приложение на металообработващия струг с ЦПУ CKT 400x1000

CNC струговете за метал като CKT 400x1000 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачвания.
• Инструментална промишленост: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и малкосерийно производство: Идеална за средносерийно производство и прототипиране в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.

Стандартно оборудване

• Управление SIEMENS SINUMERIK 808 Advanced на полски език
• Серво задвижвания Siemens
• Ръчен стругов патрон
• 4-позиционен инструментален патрон
• Комплект меки челюсти
• Ръчен коник с накрайник MK4
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Инструкция на полски език

Допълнително оборудване

• Хидравличен стругов патрон
• 6- и 8-позиционен инструментален Imak
• Подвижна опора
• Фиксирана опора
• Допълнителни меки челюсти
• Твърди челюсти
• Държачи за инструменти
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

CNC струговете CKT 400x1000 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

Стругът с ЦПУ CKT 400x1000 предлага усъвършенствани системи за управление с ЦПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.
