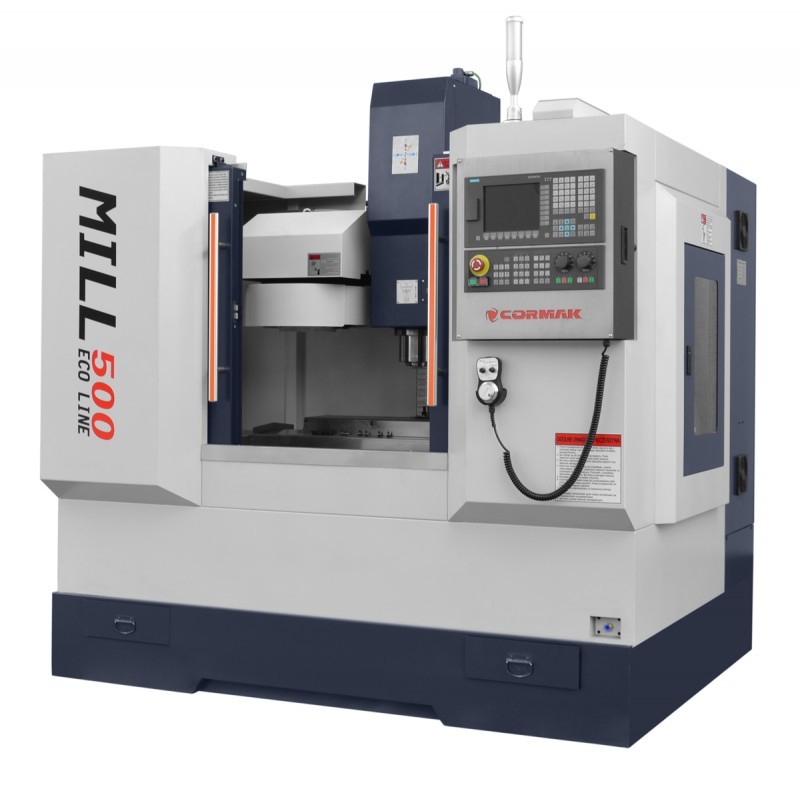

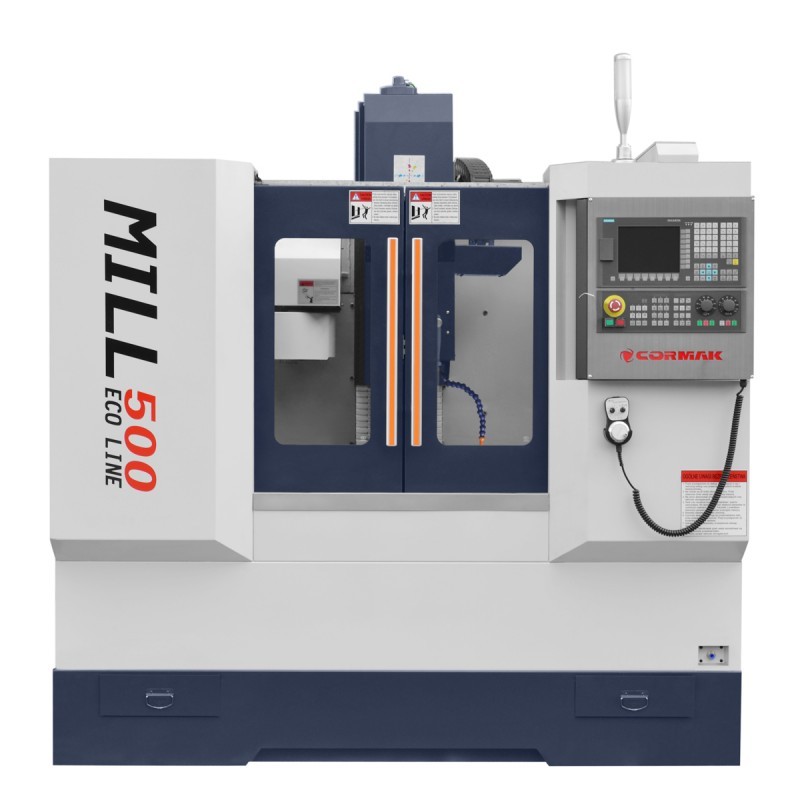

CNC центровете от серията ECOLINE, оборудвани с 4 оси, са проектирани на базата на изпитани компоненти, гарантиращи надеждност през дълъг експлоатационен период. Масивният корпус на машината осигурява ефективна и прецизна обработка. Херметичната камера гарантира безопасност и чистота на работното място. Масата с закалена повърхност може да приема обработваните детайли, без да натоварва механичните елементи на конструкцията. Всяка машина от тази серия е оборудвана с ефективна охладителна система, осигуряваща оптимални условия за рязане.
4 ОСИ В КОМПЛЕКТА
| РАЗМЕРИ НА МАСАТА | 800x260 mm |
| КРАЙ НА ШПИНДЕЛА | BT30 (опция BT40) |
| ХОД НА ОС X | 450 мм |
| ХОД ПО ОС Y | 320 мм |
| ПРЕМЕСТВАНЕ ПО ОС Z | 420 мм |
| РАЗСТОЯНИЕ МЕЖДУ КРАЯ НА ШПИНДЕЛА И ПОВЪРХНОСТТА НА МАСАТА | 90-470 мм |
| БЪРЗИ ПРЕМЕСТВАНИЯ | 10/10/8 м/мин |
| ВЪРТЯЩ МОМЕНТ НА СЕРВОПРИВОДА НА ОСИТЕ X/Y/Z | 6/6/7,7 Нм |
| ТОЧНОСТ НА ПОЗИЦИОНИРАНЕ | ±0,02 мм |
| ТОЧНОСТ НА ПОВТОРИМОСТТА НА ПОЗИЦИОНИРАНЕТО | ±0,01 mm |
| МАКС. СКОРОСТ НА ШПИНДЕЛА | 8000 об./мин |
| МОЩНОСТ НА ДВИГАТЕЛЯ | 3,7 kW |
| УПРАВЛЕНИЕ | SINUMERIK 808D |
| ТЕГЛО | 2100 кг |
| РАЗМЕРИ | 2100x1800x2200 мм |

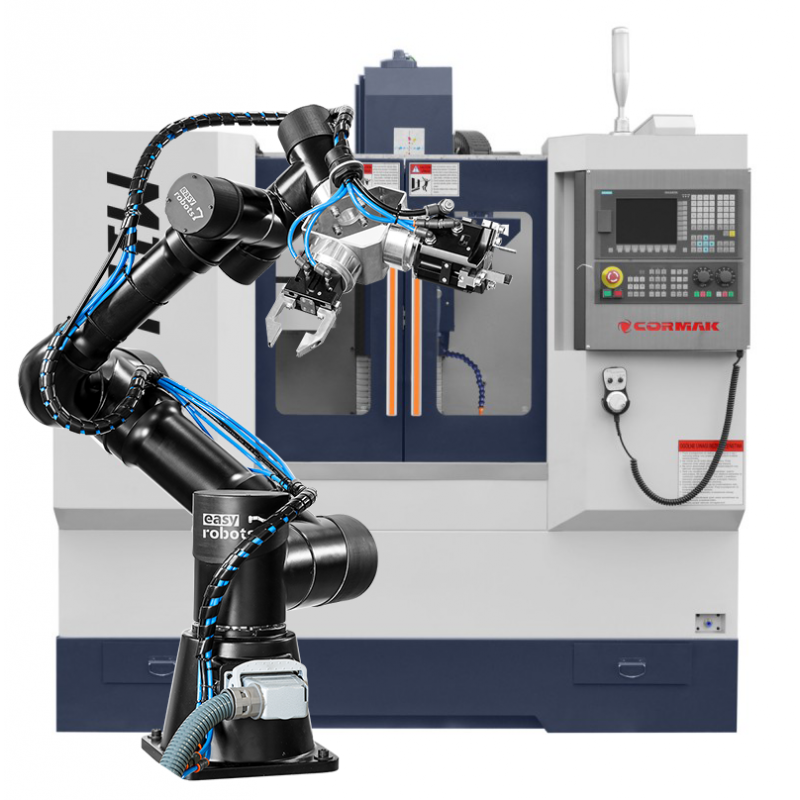

| Подемна сила | 5 кг |
| Тегло | 27 кг |
| Повторяемост | ± 0,1 мм |
| Позиция на монтаж | на пода, на стената, на тавана |
| Захранване | 230 V, 50 Hz, 6 A |
| Консумация на енергия | средна консумирана мощност 500 W, максимална консумирана мощност 1000 W |
| Максимален обхват | 921 mm |
| Размери на шкафа за управление | 500x500x200 мм |
| Работна температура | 7-40°C |
| Влажност | макс. 80% |
| Ниво на шума | <86db |
| IP | IP44 |
| Софтуер | EScontrol |
| Контролен панел | панел с 10,1-инчов сензорен екран |
| Стандарти за съответствие и безопасност |
Директива за машините 2006/42/ЕО Директива за електромагнитна съвместимост 2014/30/ЕС Директива за ниско напрежение 2014/35/ЕС |
| Абсолютни енкодери |
няма нужда от базиране |
| I/O портове |
цифрови 8/8 (опционално аналогови, напрежени, токови, за температурни, резистивни и температурни сензори, инкрементални и SSI енкодери, комуникационни RS232/422/485, IO-Link Master |
