СТАНКА С ЧПУ CORMAK 560x1500 SIEMENS SINUMERIK

CNC струг CKT 560x1500 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в изискващи индустриални условия. Оборудвана с управление Siemens Sinumerik 808D и солидна конструкция, тя осигурява висока точност, надеждност и ефективност, идеална за средни и големи производствени предприятия.

Основни предимства на CNC струга CKT 560x1500

CNC стругът за метал CKT 560x1500 е професионално решение за индустрията, което съчетава усъвършенствана технология с здрава конструкция, предназначено за предприятия, изискващи най-високо качество на механичната обработка. Като индустриален струг, той позволява изпълнението на сложни операции, като струговане на външни, вътрешни и сферични повърхности, нарязване на резби, пробиване, дълбоко рязане и контурна обработка, като осигурява изключително качество на детайлите. Основните му предимства включват:

• Изключителна прецизност на обработката: Максимален диаметър на струговане над лежанката 560 mm и над супорта 340 mm, с ширина на лежанката 430 mm, гарантира отлично качество на финишната обработка на детайлите.
• Гъвкаво шпиндел: Диапазон на скоростта 100-800 об./мин. и проход на шпиндела 75 мм (опция 90 мм) с шпинделна втулка A2-11 позволяват обработка на широка гама от материали, от стомана до леки сплави.

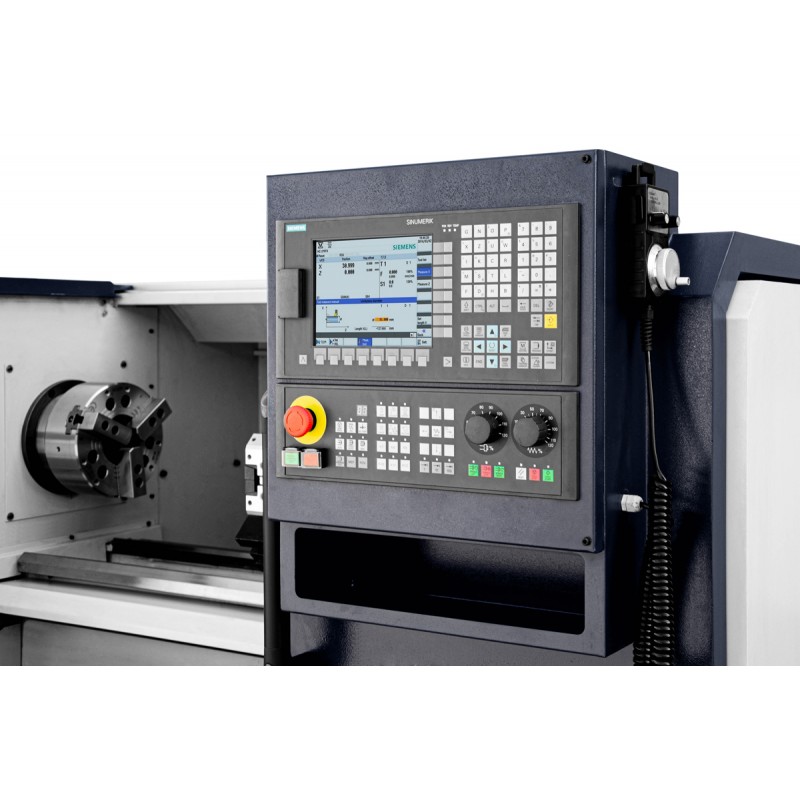

• Интуитивно управление: Системата Siemens Sinumerik 808D на полски език със серво задвижвания Siemens предлага специален режим за потребители на конвенционални машини, което намалява бариерата за започване на работа с CNC.
• Твърда конструкция: Нетното тегло от 3600 кг и размери 3770x1500x1900 мм осигуряват стабилност при обработката на детайли с дължина до 1500 мм.
• Ефективност на инструментите: 8-позиционна инструментална глава (опция 6) с инструменти 25x25 mm ускорява смяната на инструментите, съкращавайки времето на производствения цикъл.
• Бързо настройване: Позволява удобно настройване на инструментите, нулевите точки и извършване на корекции без необходимост от писане на програма, идеално за единично производство.
• Повишена безопасност: Кросовите движения и ограничаването на скоростта позволяват прецизно и безопасно маневриране на машината, като минимизират риска от грешки.
• Дълготрайност на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост, както при серийно, така и при малки серии.
• Икономичност на експлоатацията: Главният двигател с мощност 11 kW съчетава висока производителност с ниска консумация на енергия.
• Интеграция с технологичните цикли: Работата с цикли на обработка, като напречно, конусно струговане, нарязване на резба или пробиване, изисква само въвеждане на основните параметри, без познания по G-кодове.
• Разширена автоматизация: Опции като хидравличен патрон, хидравличен супорт, подавач на пръти или транспортьор за стружки повишават ефективността на производствените процеси.
• Възможност за персонализация: Богатият набор от опции, като управление Fanuc Oi-TF, Sinumerik 828D, сонда за инструменти или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.
• Европейски стандарти за безопасност: Декларацията за съответствие на ЕО потвърждава съответствието с строгите стандарти за безопасност на труда.

Конструкция и технология на CNC струга CKT 560x1500

CNC струг CORMAK 560x1500 е проектиран с оглед на надеждността и прецизността в изискващи производствени условия. Ключовите елементи на конструкцията включват:

• Здрава основа на машината: Твърдата конструкция с нетно тегло 3600 кг и ширина на основата 430 мм минимизира вибрациите, осигурявайки стабилност по време на обработката.
• Високопроизводително шпиндел: Проход 75 mm (опция 90 mm) и скорост 100-800 об./мин с шпинделна глава A2-11 позволяват обработка на разнообразни детайли.
• Револверна глава: 8-позиционна (опция 6) с инструменти 25x25 mm осигурява бърза смяна на инструментите и гъвкавост на операциите.
• Ръчен супорт: Накрайник MT 5 с максимален ход 150 mm, осигурява прецизно поддържане на детайлите.

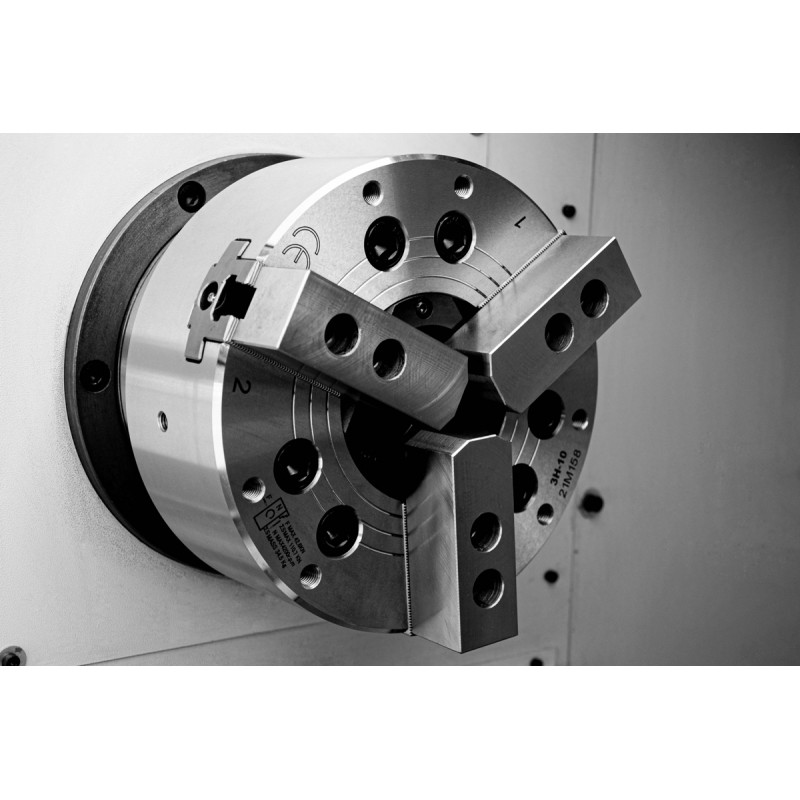

• Ръчен 3-челюстен патрон: Осигурява сигурно закрепване на детайлите, с опция за хидравличен патрон за по-голяма автоматизация.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, повишавайки безопасността и прецизността.

Прецизност и производителност

Цифровият струг CKT 560x1500 предлага изключителна прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Разширените фиксирани цикли, като напречно и конусно струговане, нарязване на резба, дълбоко рязане и контурна обработка, опростяват програмирането и съкращават времето за обработка. Възможността за обработка на детайли с диаметър до 560 mm и дължина 1500 mm, в комбинация с ширина на лежанката 430 mm, осигурява високо качество и ефективност.

Приложение на металообработващия струг с ЦПУ CKT 560x1500

CNC струговете за метал като CKT 560x1500 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителната промишленост: Производство на валове, втулки, фланци и прецизни елементи.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачване.
• Индустрия за производство на инструменти: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и малкосерийно производство: Идеална за средносерийно производство и бързо изработване на единични детайли в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг.

Стандартно оборудване

• Управление Siemens Sinumerik 808D на полски език
• Серво задвижвания Siemens
• Ръчен 3-челюстен стругов патрон
• 8-позиционна револверна глава
• Комплект меки челюсти
• Ръчен супорт
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Ръководство за експлоатация на полски език
• Декларация за съответствие

Допълнително оборудване

• Управление Siemens Sinumerik 828D
• Управление Fanuc Oi-TF
• Управление GSK
• Подвижна опора
• Хидравличен патрон
• Хидравличен коник
• Фиксирана опора
• Сонда за инструменти
• Транспортьор за стружки
• Допълнителни меки челюсти
• Твърди челюсти
• Втулкови захващачи
• Захват за обработени детайли
• Подавател за пръти
• Инструментални патрони
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

СТАНЦИИТЕ ЗА СТРЪГАНЕ С ЧПУ CORMAK 560x1500 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

СТАНКА С ЧПУ CORMAK 560x1500 предлага усъвършенствани системи за управление с ЧПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.

Попитайте за подробности или си уговорете презентация на машината!
