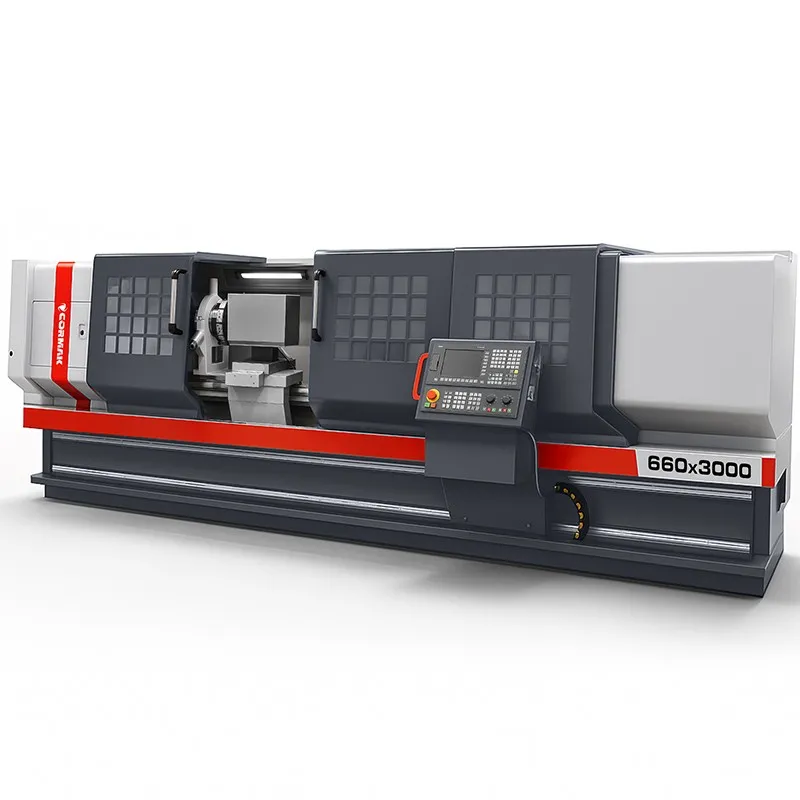

СТАНКА С ЧПУ CORMAK 660x3000

CNC струг 660x3000 е усъвършенстван цифров струг, проектиран за прецизна обработка на метални детайли в изискващи индустриални условия. Оборудван с управление Siemens Sinumerik 808D и здрава конструкция, той осигурява изключителна точност, производителност и надеждност, идеални за големи производствени предприятия.

Основни предимства на струга CNC 660x3000

CNC стругът за метал 660x3000 е професионално решение за индустрията, което съчетава усъвършенствана технология със солидна конструкция, предназначено за предприятия, изискващи най-високо качество на механичната обработка. Като индустриален струг, той позволява изпълнението на сложни операции, като струговане на външни, вътрешни и сферични повърхности, нарязване на резба, пробиване, дълбоко рязане и контурно струговане, като осигурява изключително качество на детайлите. Основните му предимства включват:

• Изключителна прецизност на обработката: Максимален диаметър на струговане над лежанката 660 mm и над супорта 450 mm, с максимална дължина на детайла 3000 mm, гарантира отлично качество на финишната обработка на детайлите.
• Гъвкаво шпиндел: Диапазон на скоростта 30-1000 об./мин с проход на шпиндела 86 мм и шпинделна втулка A2-11 позволява обработката на широка гама от материали, от стомана до леки сплави.
• Интуитивно управление: Системата Siemens Sinumerik 808D на полски език със серво задвижвания Siemens предлага специален режим за потребители на конвенционални машини, улеснявайки прехода към CNC технологията.
• Твърда конструкция: Нетното тегло от 5900 кг осигурява стабилност при обработката на големи и дълги детайли, като минимизира вибрациите.
• Ефективност на инструментите: 4-позиционна револверна глава с охлаждане, поддържаща 8 инструмента, ускорява смяната на инструментите, съкращавайки времето на производствения цикъл.
• Бързо настройване: Позволява удобно настройване на инструментите, нулевите точки и извършване на корекции без необходимост от писане на програма, идеално за единично производство.
• Повишена безопасност: Кроуловите движения и ограничаването на скоростта позволяват прецизно и безопасно маневриране на машината, като минимизират риска от грешки.
• Дълготрайност на компонентите: Автоматичната система за смазване на предавките и водачите намалява износването, удължавайки експлоатационния живот на машината.
• Оптимално охлаждане: Системата за охлаждане на главата осигурява термична стабилност, като предпазва инструментите и детайлите по време на интензивна обработка.
• Универсалност на приложението: Предназначена за прецизно струговане в машиностроителната, автомобилната и инструменталната промишленост, както при серийно, така и при малки серии.
• Икономичност на експлоатацията: Главният двигател с мощност 11 kW съчетава висока производителност с ниска консумация на енергия.
• Интеграция с технологичните цикли: Работата с цикли на обработка, като напречно, конусно струговане, нарязване на резба или пробиване, изисква само въвеждане на основните параметри, без познания по G-кодове.
• Разширена автоматизация: Опции като хидравличен патрон, хидравличен супорт, подавач на пръти или транспортьор за стружки повишават ефективността на производствените процеси.
• Възможност за персонализация: Богатият набор от опции, като управление Fanuc Oi-TF, Sinumerik 828D, сонда за инструменти или CAD/CAM софтуер, позволява адаптиране на машината към специфичните нужди.
• Европейски стандарти за безопасност: Декларацията за съответствие CE потвърждава съответствието с строгите стандарти за безопасност на труда.

Конструкция и технология на CNC струг 660x3000

Индустриалният CNC струг 660x3000 е проектиран с оглед на надеждността и прецизността в изискващи производствени условия. Ключовите елементи на конструкцията включват:

• Здрава основа на машината: Твърдата конструкция с нетно тегло 5900 кг минимизира вибрациите, осигурявайки стабилност при обработката на дълги детайли.
• Високопроизводително шпиндел: Диаметър 86 мм, скорост 30-1000 об./мин. и шпинделна втулка A2-11 позволяват обработката на разнообразни детайли.
• Револверна глава: 4-позиционна с охлаждане, поддържаща 8 инструмента, осигурява бърза смяна на инструментите и гъвкавост на операциите.
• Хидравличен супорт: Диаметър на пинола 75 mm, конус MK5 с максимален ход 250 mm, осигурява прецизно поддържане на детайлите.
• Хидравличен 3-челюстен стругов патрон: Осигурява сигурно закрепване на детайлите, като увеличава автоматизацията на процеса.
• Серво задвижвания Siemens: Гарантират плавност на движението и висока точност на позициониране.
• Автоматична система за смазване: Централното смазване на предавките и водачите намалява износването на компонентите.
• Система за охлаждане: Интегрирана в главата, поддържа оптимална температура, подобрявайки качеството на обработката и експлоатационния живот на инструментите.
• 24V халогенно осветление: Осигурява отлична видимост на работната зона, като повишава безопасността и прецизността.

Прецизност и производителност

Цифровият струг 660x3000 осигурява изключителна прецизност благодарение на управлението Siemens Sinumerik 808D и серво задвижванията Siemens. Усъвършенстваните фиксирани цикли, като напречно и конусно струговане, нарязване на резба, дълбоко рязане и контурна обработка, опростяват програмирането и съкращават времето за обработка. Бързото преместване на осите X/Z (6/8 м/мин) и възможността за обработка на детайли с диаметър до 660 мм и дължина 3000 мм гарантират високо качество и ефективност.

Приложение на металообработващ струг с ЦПУ 660x3000

CNC струговете за метал като 660x3000 намират приложение в различни сектори на промишлеността, включително:

• Машиностроителна промишленост: Производство на валове, втулки, фланци и прецизни елементи с големи дължини.
• Автомобилна промишленост: Обработка на компоненти за двигатели, трансмисии и окачвания.
• Индустрия за производство на инструменти: Изработване на резби, канали и детайли със сложна геометрия.
• Серийно и малкосерийно производство: Идеална за средносерийно производство и бързо изработване на единични детайли в R&D центрове.

Машината е отличен избор за предприятия, търсещи универсален и надежден CNC струг за обработка на дълги детайли.

Стандартно оборудване

• Управление Siemens Sinumerik 808D на полски език
• Серво задвижвания Siemens
• Хидравличен 3-челюстен стругов патрон
• 4-позиционна револверна глава с охлаждане
• Комплект меки челюсти
• Хидравличен супорт
• Фиксирана опора
• Система за охлаждане
• Система за автоматично смазване на предавките и водачите
• 24V халогенно осветление
• Техническа документация на полски език

Допълнително оборудване

• Управление Siemens Sinumerik 828D
• Управление Fanuc Oi-TF
• Управление GSK
• Подвижна опора
• Хидравличен патрон
• Хидравличен коник
• Фиксирана опора
• Сонда за инструменти
• Транспортьор за стружки
• Допълнителни меки челюсти
• Твърди челюсти
• Втулкови захващачи
• Захват за обработени детайли
• Подавател за пръти
• Инструментални патрони
• CAD/CAM софтуер

Технически параметри

CNC управление – Siemens Sinumerik 808D, SINUMERIK 828D и Fanuc Oi-TF

СТАНЦИИТЕ ЗА СТРЪГАНЕ С ЧПУ CORMAK 660x3000 са оборудвани с професионални системи за управление от реномирани производители като Siemens, Fanuc и GSK. Те осигуряват прецизност, надеждност и гъвкавост при адаптиране към различни производствени изисквания, от прости операции до сложни процеси на обработка.

Siemens Sinumerik 808D – компактно CNC управление за основни приложения

Siemens Sinumerik 808D е икономично CNC управление, предназначено за стругове и фрези от базов клас, идеално за малки и средни предприятия. Неговите основни характеристики са:

• Интуитивно управление: Графичният интерфейс и функцията Teach-In улесняват програмирането, като свеждат времето за обучение на операторите до минимум.
• Висока надеждност: Здрава конструкция, устойчива на прах и влага, осигуряваща стабилност в тежки работни условия.
• Съвместимост: Предназначен за машини със стандартни изисквания, с лесна интеграция на серво задвижвания SIEMENS.
• Оптимизация на разходите: Ниска консумация на енергия и минимални изисквания за обслужване, идеални за начинаещи потребители на CNC.

CNC управления – Siemens и Fanuc

СТАНКА С ЧПУ CORMAK 660x3000 предлага усъвършенствани системи за управление с ЧПУ, като SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D и Fanuc Oi-TF, които осигуряват прецизност, надеждност и лекота на работа:

SIEMENS SINUMERIK 808 Advanced

• Интуитивен интерфейс: Лесен за употреба, идеален за по-малки работилници и начинаещи потребители.
• Надеждност: Здрава конструкция, устойчива на тежки индустриални условия.
• Икономичност: Предназначен за основни приложения при струговане и фрезоване.

Siemens Sinumerik 828D

• Висока изчислителна мощност: Позволява динамична обработка и изпълнение на сложни цикли.
• Интеграция с CAD/CAM: Улеснява сътрудничеството с проектантския софтуер.
• Разширени функции: Оптимизация на траекториите на инструмента и възможност за разширение с допълнителни модули.

Fanuc Oi-TF

• Стабилност: Надеждност при серийно производство и продължителна работа.
• Разширени цикли на струговане: Идеални за прецизни операции по струговане, като нарязване на резби и канали.
• Интуитивно управление: Ясният интерфейс ускорява програмирането.

Изтеглете инструкциите за Siemens Sinumerik 828/840

Изтеглете инструкциите за SIEMENS SINUMERIK 808 Advanced

Доверете се на опита на CORMAK

С над 20-годишен опит в доставката на индустриални машини, CORMAK предлага надеждни CNC стругове за метал и цялостна техническа поддръжка. Нашите машини отговарят на европейските стандарти за безопасност, а професионалният гаранционен и следгаранционен сервиз осигурява непрекъснатост на производството.

• 16 години опит в обслужването на CNC системи за управление Siemens.
• На над 15 000 м² складова площ ви очакват около 12 000 машини и съоръжения.
• Осигуряваме професионален гаранционен и следгаранционен сервиз.
• Избирайки CORMAK, имате сигурността, че купувате от полска фирма с европейски сертификати за безопасност.
