Универсален конвенционален струг CORMAK TYTAN 210x520 230V + комплект стругарски ножове + основа

Универсалният конвенционален струг CORMAK TYTAN 210x520 + ножове + основа е компактен, солидно изработен струг за метал, предназначен за прецизна обработка на малки и средни детайли. Благодарение на разстоянието между центри 520mm, диаметъра на струговане над леглото 210mm и класическата конструкция машината е подходяща както за работилници, ремонтни и сервизни дейности, така и за единично и малкосерийно производство. Моделът TYTAN 210x520 съчетава компактни размери с функционалност, характерна за по-големите конвенционални стругове. Използваният асинхронен двигател осигурява издръжливо и надеждно задвижване, добре пригодено за редовна работа в работилница.

Струг CORMAK TYTAN 210x520 – универсална машина за прецизна обработка на метал

Моделът CORMAK TYTAN 210x520 е проектиран за потребители, които се нуждаят от универсално работно място за извършване на типични стругарски операции, без да се заема голяма площ в работилницата. Машината позволява обработка на детайли от стомана, алуминий, месинг и други конструкционни материали, поради което може да се използва за изработване на резервни части, втулки, валове, дорници, резбови елементи и различни видове технически компоненти.

Диапазонът на скоростите на шпиндела от 140–1710об./мин позволява избор на условията на рязане според диаметъра на детайла, вида на материала и използвания инструмент. Механичната предавателна система осигурява ясен избор на настройки и позволява машината да се използва както при груба обработка, така и при по-прецизни довършителни операции.

При ежедневна експлоатация важно предимство на струга е възможността за извършване на множество различни операции на едно работно място. Освен класическо надлъжно и напречно струговане, машината позволява нарязване на резби, обработка на челни и конусни повърхности и извършване на операции с използване на задното седло. Благодарение на това TYTAN 210x520 може да бъде основно оборудване на малка механична работилница или допълнение към машинния парк в по-голямо предприятие.

Асинхронен двигател – издръжливо задвижване, предназначено за работа в работилница

Един от важните елементи в конструкцията на модела TYTAN 210x520 е асинхронният двигател. Този тип задвижване се цени при металорежещите машини преди всичко заради простата, издръжлива конструкция и ниските изисквания за поддръжка. Липсата на класически четки и комутатор ограничава броя на консумативните елементи, подложени на естествено износване по време на работа.

В сравнение с традиционен четков DC двигател за постоянен ток, асинхронният двигател е особено подходящо решение за машина, предназначена за редовна употреба. По-малкият брой части, изискващи периодична подмяна, улеснява обслужването и позволява продължителна експлоатация без необходимост от сервизиране на системата с четки.

• Без въглеродни четки – не е необходима периодичната им проверка и подмяна, както при класическите четкови DC двигатели.
• По-ниски изисквания за поддръжка – простата конструкция на задвижването благоприятства безпроблемната експлоатация.
• Висока издръжливост – ограниченият брой триещи се елементи влияе благоприятно върху експлоатационния живот на задвижващата система.
• Надеждност при редовна работа – решение, което е добре пригодено за металорежещи машини в работилници.
• Без комутатор – елиминира още един елемент, податлив на механично износване при класическите DC конструкции.
• Добри характеристики за задвижване на металорежеща машина – двигателят работи с механичната предавателна система, позволявайки използването на подходящи скорости на шпиндела при различни стругарски операции.

Широк диапазон от стругарски операции

Конструкцията на машината позволява извършването на най-често срещаните операции, свързани с обработката чрез рязане. Стругът може да се използва, наред с другото, за:

• външно и вътрешно струговане на елементи с различни диаметри,
• струговане на цилиндрични и конусни повърхности,
• челно струговане,
• нарязване на метрични и инчови резби,
• пробиване, райбероване и зенкероване на отвори с използване на задното седло,
• обработка на къси валове, втулки, щифтове, оси и други технически елементи.

Най-важни предимства на струга TYTAN 210x520

• Асинхронен двигател – издръжлив, не изисква периодична подмяна на четки и е добре пригоден за редовна работа в работилница.
• Диаметър на струговане над леглото 210mm – подходящ за изработване на много типични детайли в работилница.
• Разстояние между центри 520mm, позволяващо обработка на по-дълги валове и детайли.
• 6 скорости на шпиндела в диапазона 140–1710об./мин, позволяващи избор на параметрите според вида на извършваната работа.
• Отвор на шпиндела 21mm, улесняващ обработката на прътов материал.
• Конус на шпиндела MK3 и конус MK2 в задното седло.
• Възможност за изпълнение на 11 вида метрични и 11 вида инчови резби.
• 4-позиционен ножодържател, позволяващ подготовката на няколко инструмента за последователните етапи на обработка.
• Надлъжно подаване 0,05–0,2mm/об., улесняващо извършването на повторяема обработка.
• Компактни размери, позволяващи организиране на функционално работно място и в по-малка работилница.
• Захранване 230V, позволяващо използване на машината в много работилници и технически помещения.

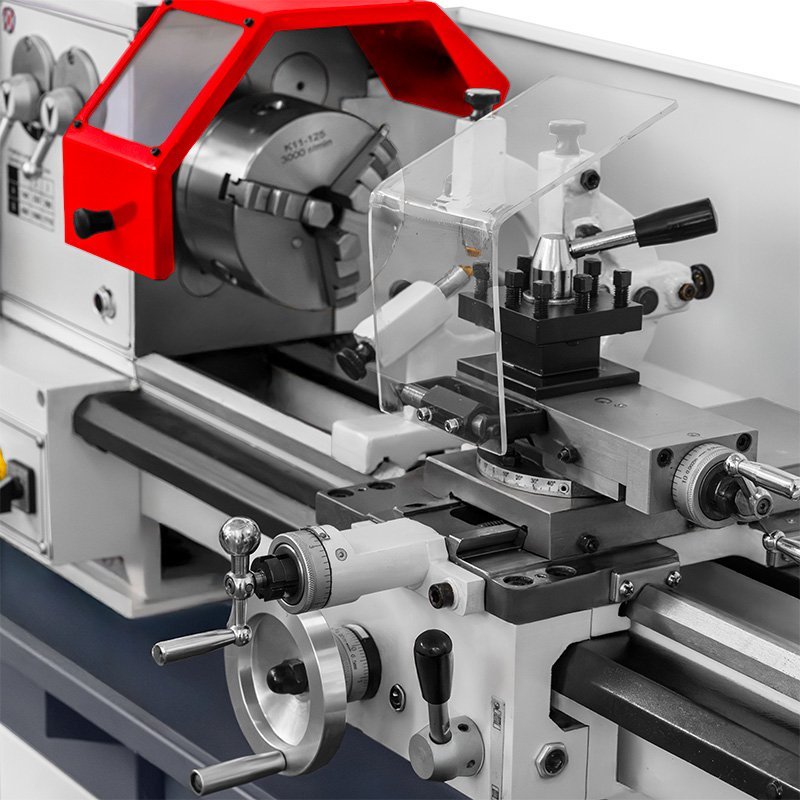

Солидно легло и стабилно водене на инструмента

Основата на конструкцията е легло с ширина 125mm. То отговаря за правилното водене на супорта и поддържането на правилното положение на основните възли на машината по време на работа. Стабилната опора на работните елементи е от особено значение при струговане на по-дълги детайли, извършване на последователни проходи на инструмента и операции, изискващи запазване на повторяеми размери.

Надлъжният супорт предлага ход до 460mm, а максималният ход на напречния супорт е 115mm. Така подбраните диапазони позволяват удобно водене на ножа спрямо обработвания детайл при струговане на външни и челни повърхности и извършване на други типични операции.

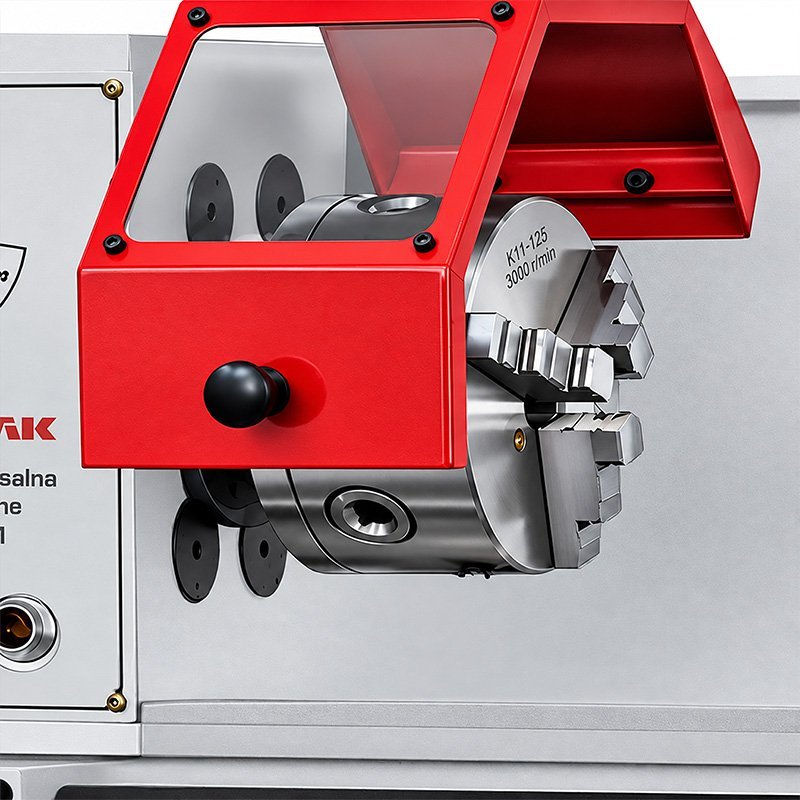

Шпиндел и закрепване на детайла

Стругът е оборудван с шпиндел с проходен отвор 21mm и конус MK3. Стандартният 3-челюстен патронник с диаметър 125mm позволява бързо центриране и закрепване на детайли с кръгло сечение. Комплектът включва също десни и леви челюсти, което увеличава възможностите за адаптиране на начина на закрепване към размерите на обработвания детайл.

Задно седло за опора и обработка на отвори

Задното седло с конус MK2 и ход на пинолата 45mm може да се използва за подпиране на по-дълги детайли и за изработване на аксиални отвори. Подходящо подбраното допълнително оборудване позволява използването на задното седло, наред с другото, при пробиване, райбероване и други операции, извършвани по оста на обработвания детайл.

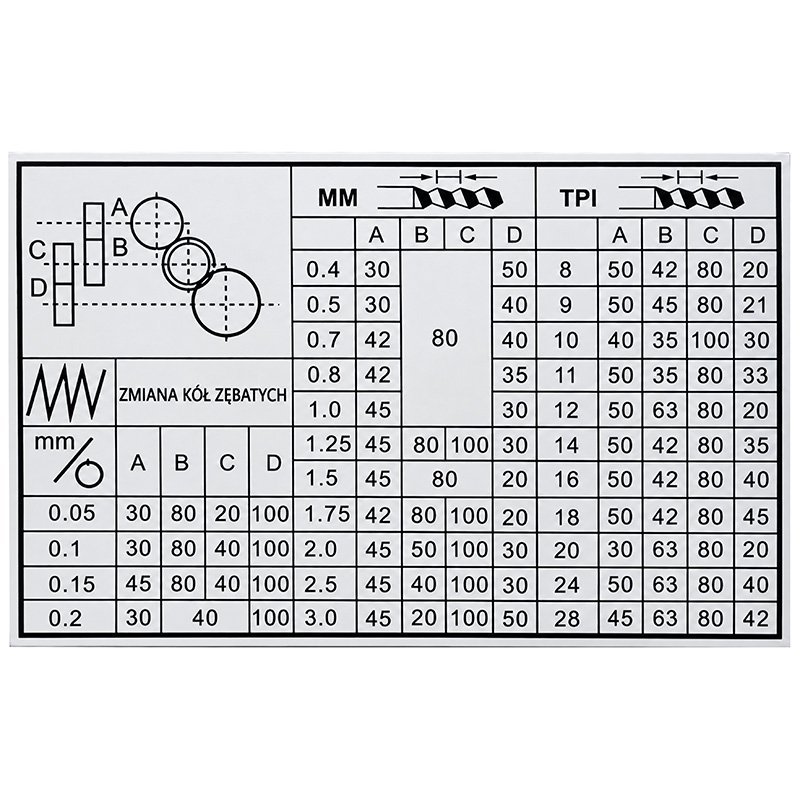

Нарязване на метрични и инчови резби

Едно от важните приложения на струга е нарязването на резби. Моделът TYTAN 210x520 поддържа 11 диапазона метрични резби от 0,4 до 3mm и 11 диапазона инчови резби от 8 до 28 витки на инч. Комплектът зъбни колела, доставян с машината, позволява подготовка на задвижващата система за избраната стъпка на резбата.

Възможността за работа с двете популярни системи за резби разширява приложението на машината при ремонтни дейности, възстановяване на части, изработване на нестандартни крепежни елементи и изработване на компоненти за машини и оборудване.

Компактен струг за работилница, сервиз и малко производство

При размери 1 150 × 580 × 550mm и тегло 120kg стругът предлага широки възможности за обработка при сравнително малка необходима площ. Благодарение на това е подходящ за места, където функционалното използване на работното пространство е от значение.

Конвенционалният струг CORMAK TYTAN 210x520 може да се използва както за изработване на нови елементи, така и за ремонтна обработка. Той е подходящо решение за потребители, които изработват различни детайли, без да е необходимо отделно работно място за всяка операция.

Приложение на струга CORMAK TYTAN 210x520

• механични и шлосерски работилници,
• инструментални цехове и технически отдели,
• производствени предприятия,
• сервизи и отдели за техническа поддръжка,
• технически и учебни работилници,
• единично и малкосерийно производство,
• изработване и възстановяване на части за машини и оборудване.

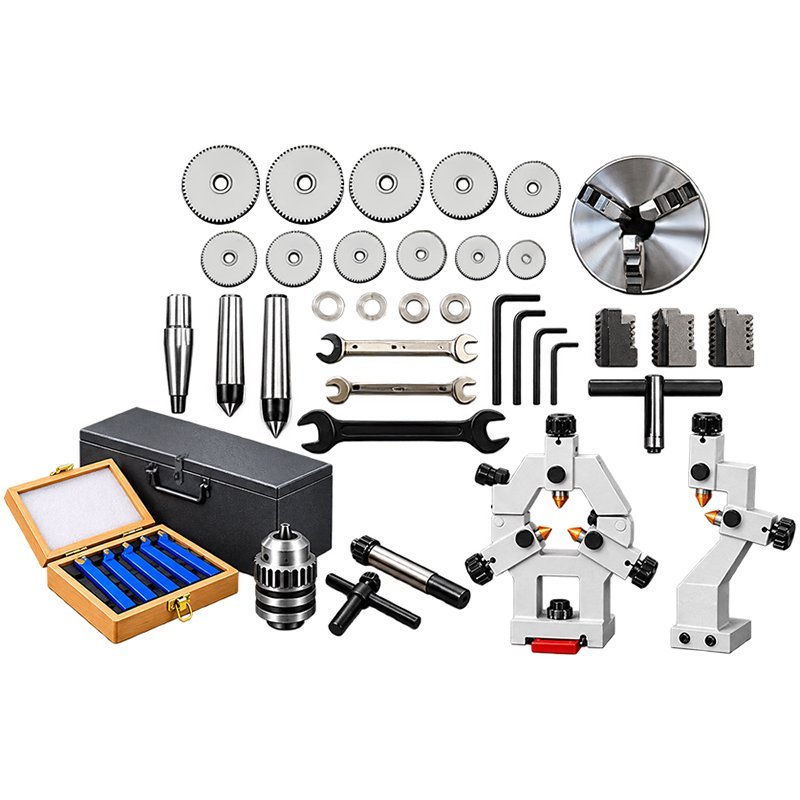

Стандартно оборудване

• основа за струга
• подвижна и неподвижна опора,
• комплект от 5 бр. стругарски ножове,
• 3-челюстен патронник 125mm,
• десни и леви челюсти,
• зъбни колела за нарязване на резби,
• неподвижен център MK2,
• масльонка,
• вана за стружки,
• ключ за патронника и ножодържателя,
• гаечни и шестограмни ключове,
• ръководство за потребителя,
• CE декларация за съответствие.

Опционално оборудване*

• 4-челюстен патронник,
• инструментални държачи,
• въртящи центри,
• стругарски ножове,
• патронници за свредла за задното седло.

*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.

Технически параметри – CORMAK TYTAN 210x520

CORMAK TYTAN 210x520 – функционално работно място за ежедневна обработка

Универсалният струг CORMAK TYTAN 210x520 + ножове е решение за потребители, търсещи машина с компактни размери, която същевременно предлага възможност за извършване на множество основни стругарски операции. Издръжливият асинхронен двигател, богатото стандартно оборудване, възможността за нарязване на метрични и инчови резби и широкият диапазон от настройки на шпиндела позволяват машината да се използва при изработване на нови части, ремонти и работи в работилницата.

Ако се нуждаете от струг за метал, предназначен за единично производство, сервизни дейности или оборудване на собствена работилница, CORMAK TYTAN 210x520 предлага практично съчетание от функционалност, компактни размери, издръжливо задвижване и широк диапазон от възможности за обработка.
