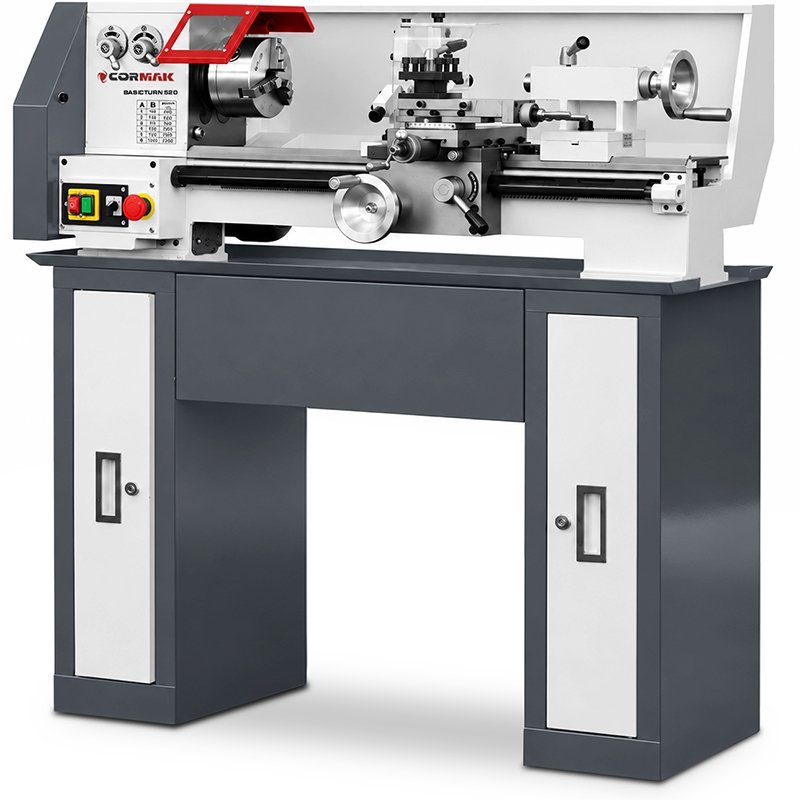

Универсален конвенционален струг CORMAK Basic Turn 210x520 230V + стойка

CORMAK Basic Turn 210x520 е функционален струг за метал, който съчетава компактни размери с широки възможности за механична обработка чрез рязане. Максималният диаметър на струговане над леглото от 210mm и разстоянието между центрите 520mm позволяват изработването на различни машинни детайли, като валове, втулки, щифтове и крепежни елементи. Оборудвана с асинхронен двигател и механична система за смяна на оборотите, машината е практично решение за механични работилници, технически лаборатории и малки производствени предприятия.

Универсален струг CORMAK Basic Turn 210x520 – многофункционална металообработка

Универсалният струг Basic Turn 210x520 е разработен за потребители, които се нуждаят от компактна, но същевременно функционална металорежеща машина за ежедневни задачи. Той позволява извършването на широк спектър от операции при обработка на стомана, алуминий, месинг и други конструкционни материали. Отлично се справя с изработването на нови компоненти, напасването на резервни части и извършването на механични ремонти.

Машината предлага 6 степени на оборотите на шпиндела в диапазона 170–1950об./мин. Механичната предавателна кутия позволява избор на подходящи обороти според вида на материала, диаметъра на детайла и използвания режещ инструмент. Това решение осигурява удобно управление и позволява адаптиране на условията на обработка към извършваната операция.

Благодарение на възможността за външно и вътрешно струговане, изработване на конусни повърхности, нарязване на резби и пробиване с помощта на задното седло, настолният струг CORMAK може да служи като основно оборудване на работното място за металообработка. Неговата универсалност намира приложение както при единични операции, така и при производството на малки серии детайли.

Асинхронен двигател – надеждно задвижване на струга за метал

Важен конструктивен елемент на модела Basic Turn 210x520 е асинхронният двигател, който се отличава със здрава конструкция и минимални изисквания за поддръжка. За разлика от традиционните четкови двигатели той няма въглеродни четки и колектор, което намалява броя на компонентите, подложени на механично износване.

Използването на асинхронно задвижване е особено полезно при металорежещи машини, които се експлоатират редовно. Липсата на необходимост от периодична смяна на четките улеснява техническата поддръжка на устройството, а съвместната работа на двигателя с механичната предавателна кутия позволява ефективно използване на наличните обороти на шпиндела при различни стругарски операции.

• Безчеткова конструкция на двигателя – премахва необходимостта от смяна на въглеродните четки по време на експлоатация.
• Намалени изисквания за сервизно обслужване – опростената конструкция на задвижването намалява необходимостта от поддръжка.
• Механична издръжливост – липсата на колектор и четки ограничава износването на вътрешните компоненти на двигателя.
• Подходящ за редовна експлоатация – задвижването е предназначено за работа в механични работилници и сервизи.
• Липса на колектор – по-малко компоненти, изискващи периодичен контрол и обслужване.
• Съвместна работа с механична предавателна кутия – позволява използването на шестте налични скорости на въртене на шпиндела.

Широк диапазон от стругарски операции

CORMAK Basic Turn 210x520 позволява извършването на множество операции, свързани с прецизното оформяне на метални детайли. Подходящата конструкция на работните възли и възможността за използване на различни режещи инструменти позволяват машината да се използва както за обработка на нови детайли, така и за възстановяване на износени компоненти.

• Външно и вътрешно струговане – обработка на цилиндрични повърхности и отвори.
• Струговане на валове и конусни повърхности – изработване на детайли с различна геометрия.
• Челно струговане – изработване на равни челни повърхности.
• Нарязване на метрични и цолови резби – изработване на резбови съединения и резервни части.
• Пробиване, райбероване и зенкероване – операции, извършвани с инструменти, закрепени в задното седло.
• Обработка на втулки, щифтове, оси, дорници и валове – изработване на типични конструкционни и работилнични детайли.

Основни характеристики на струга за метал CORMAK Basic Turn 210x520

• Асинхронен двигател – надеждно задвижване без въглеродни четки, характеризиращо се с намалени изисквания за поддръжка.
• Максимален диаметър на струговане над леглото 210mm – позволява обработката на широка гама метални детайли.
• Разстояние между центрите 520mm – позволява закрепване и обработка на детайли с различна дължина.
• 6 скорости на въртене 170–1950об./мин. – механично регулиране за адаптиране на параметрите на рязане.
• Проходен отвор на шпиндела 21mm – полезен при работа с прътов материал.
• Конус на шпиндела MK3 и конус на задното седло MK2 – позволяват използването на подходяща инструментална екипировка.
• 11 метрични и 11 цолови резби – широки възможности за изработване на резбови съединения.
• Четирипозиционен ножодържач – позволява закрепването на няколко инструмента и удобната им смяна по време на работа.
• Вана за събиране на течности в стандартното оборудване – събира стичащото се масло, охлаждащата течност и други експлоатационни течности, като помага за поддържане на чистота около машината.
• Компактна конструкция – позволява инсталиране на машината в работилници с ограничена площ.
• Монофазно захранване 230V – позволява използването на машината без необходимост от трифазна електрическа инсталация.

Здраво легло и прецизно водене на инструмента

Основата на работната система на струга е легло с ширина 125mm, по което се движат възлите на супорта и задното седло. Неговата конструкция осигурява подходяща опора на компонентите на машината и позволява стабилно водене на инструмента по време на струговане. Това е особено важно при извършване на последователни проходи на рязане и обработка на детайли, при които трябва да се спазват определени размери.

Надлъжният супорт предлага максимален ход 540mm, а ходът на напречния супорт е 120mm. Допълнително горната шейна на ножодържача има ход 80mm. Това решение позволява удобно позициониране на стругарския нож спрямо обработвания детайл и извършване на разнообразни операции на рязане.

Предно седло и стругов патронник

Шпинделът на струга има проходен отвор с диаметър 21mm и вътрешен конус MK3. Стандартното оборудване включва трикулачков стругов патронник с диаметър 125mm, който позволява закрепването на често използвани цилиндрични детайли. Включеният комплект прави и обратни челюсти разширява възможностите за адаптиране на закрепването към формата и размерите на обработвания детайл.

Задно седло с пинола MK2

Задното седло е оборудвано с конус MK2 и пинола с ход 45mm. Този елемент служи за поддържане на по-дълги детайли с помощта на подходящ център, както и за закрепване на инструменти за обработка на отвори. Благодарение на това стругът може да извършва пробиване, райбероване и зенкероване по оста на закрепения детайл.

Нарязване на метрични и цолови резби – повече възможности в работилницата

Конвенционалният струг CORMAK Basic Turn 210x520 е пригоден за нарязване на резби в две широко използвани системи. Потребителят може да избира между 11 метрични резби в диапазона 0,4–3mm и 11 цолови резби в диапазона 8–48 витки на цол. Изборът на предавателни отношения се извършва с помощта на съответните зъбни колела, доставяни с машината.

Функцията за нарязване на резби значително разширява приложението на машината при ремонтни дейности, изработване на крепежни елементи, възстановяване на машинни възли и производство на детайли, изискващи резбови съединения. Диапазонът на надлъжното подаване 0,05–0,2mm/об. позволява адаптиране на движението на инструмента към характера на извършваната обработка.

Вана за събиране на течности – защита на работното място и по-лесно поддържане на чистота

Стандартното оборудване на струга включва вана за събиране на течности, предназначена за събиране на масло, охлаждаща течност и други експлоатационни течности, които могат да се стичат по време на работа или обслужване на машината. Този елемент помага за ограничаване на замърсяването на повърхността, върху която е поставена машината, и улеснява поддържането на ред на работното място.

Използването на вана за събиране на течности е особено полезно в работилници, които редовно извършват стругарски операции. В комбинация с включената вана за стружки тя представлява практично оборудване, което улеснява организирането на работното място и почистването след приключване на обработката.

Настолен струг с компактни размери

Basic Turn 210x520 се отличава с размери 1 100 × 500 × 550mm и тегло 110kg. Благодарение на компактните си габарити машината може да бъде разположена на подходящо подготвено работно място, без да е необходимо отделянето на голяма площ в работилницата.

Това е практично предложение за потребители, които търсят настолен струг за метал за извършване на сервизни дейности, единично и дребносерийно производство и изработване на резервни части. Комбинацията от функционалност, механично регулиране на оборотите и асинхронен двигател позволява използването на машината за множество ежедневни задачи по металообработка.

Къде намира приложение стругът CORMAK Basic Turn 210x520?

• механични работилници и шлосерски цехове,
• инструментални цехове и технически лаборатории,
• малки и средни производствени предприятия,
• отдели за техническа поддръжка и промишлени сервизи,
• центрове за професионално обучение и учебни работилници,
• производство на прототипи, единични детайли и малки серии,
• ремонт и възстановяване на компоненти на машини и оборудване.

Стандартно оборудване

• вана за събиране на масло, охлаждаща течност и други експлоатационни течности,
• подвижен и неподвижен люнет,
• трикулачков патронник 125mm,
• прави и обратни челюсти,
• зъбни колела за нарязване на резби,
• неподвижен център MK2,
• масльонка,
• вана за стружки,
• ключ за патронника и ножодържача,
• гаечни и шестограмни ключове,
• ръководство за потребителя,
• CE декларация за съответствие,
• стойка за струга.

Опционално оборудване*

• четиричелюстен патронник,
• държачи за инструменти,
• въртящи се центри,
• стругарски ножове,
• пробивни патронници за задното седло.

*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.

Технически характеристики – CORMAK Basic Turn 210x520

CORMAK Basic Turn 210x520 – функционален струг за метал за вашата работилница

Стругът CORMAK Basic Turn 210x520 съчетава компактни размери, надежден асинхронен двигател и функционални решения, улесняващи ежедневната металообработка. Шестте скорости на шпиндела, възможността за нарязване на метрични и цолови резби, стабилното легло и богатото стандартно оборудване осигуряват широки възможности за използване на машината в работилници и производствени предприятия.

Ако се нуждаете от универсален струг за метал, подходящ за струговане, нарязване на резби, пробиване и изработване на резервни части, моделът Basic Turn 210x520 ще бъде практично допълнение към оборудването на работното място за металообработка. Това е решение, предназначено за редовни механични операции, ремонти и производство на малки серии детайли.
