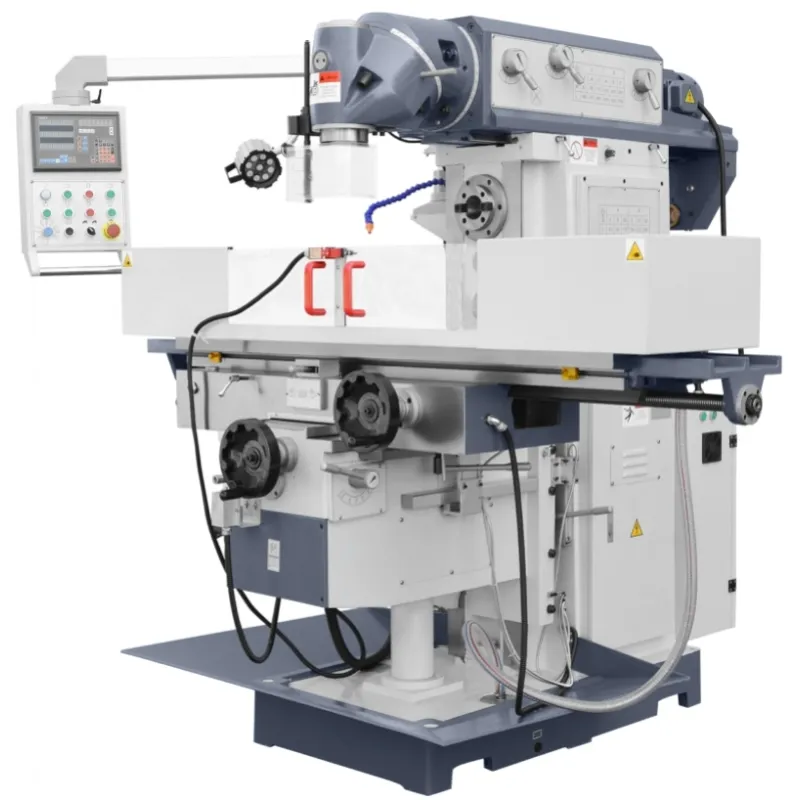

Универсална фреза CORMAK UWF 150 SERVO

Универсална фреза UWF 150 SERWO е индустриална фреза за метал, предназначена за прецизна и ефективна обработка на детайли с различни габарити. Сервозадвижванията по всички оси, работната маса 1 600x360mm, шпинделите ISO50 и вертикалната глава с възможност за пространствено позициониране осигуряват широк диапазон от приложения в инструментални цехове, производствени предприятия и отдели за техническа поддръжка.

Универсална фреза UWF 150 SERWO – сервозадвижвания, шпиндели ISO50 и голям работен диапазон

UWF 150 SERWO е проектирана като професионална фреза със сервозадвижване за задачи, изискващи прецизен контрол на движението на масата. Максималният ход 1 300x320x460mm по осите X/Y/Z позволява обработка на големи детайли, а подаванията 30-750/20-500/15-375mm/min позволяват работното движение да се адаптира към вида на материала, инструмента и характера на операцията.

Използването на сервозадвижвания по всички оси подобрява контрола на позиционирането и улеснява изпълнението на повтаряеми работни движения. Въртящият момент на серводвигателя от 15Nm осигурява подходящи параметри на задвижването на подаването при професионална механична обработка.

Основни предимства на машината

• Сервозадвижвания по всички оси – прецизен контрол на движението и позиционирането.
• Маса 1 600x360mm – голямо пространство за закрепване на детайли и инструментална екипировка.
• Ход X/Y/Z 1 300x320x460mm – широк диапазон на обработка.
• Вертикален и хоризонтален шпиндел ISO50 – възможност за използване на промишлена фрезова инструментална екипировка.
• Въртяща се 3D вертикална глава – гъвкаво позициониране на инструмента спрямо детайла.
• Хоризонтален двигател 5,5kW и вертикален 4,5kW – параметри, адаптирани към взискателни операции.
• Цифрово отчитане по 3 оси – точен контрол на позицията по време на обработка.

Конструкция и технология на индустриалната фреза за метал UWF 150 SERWO

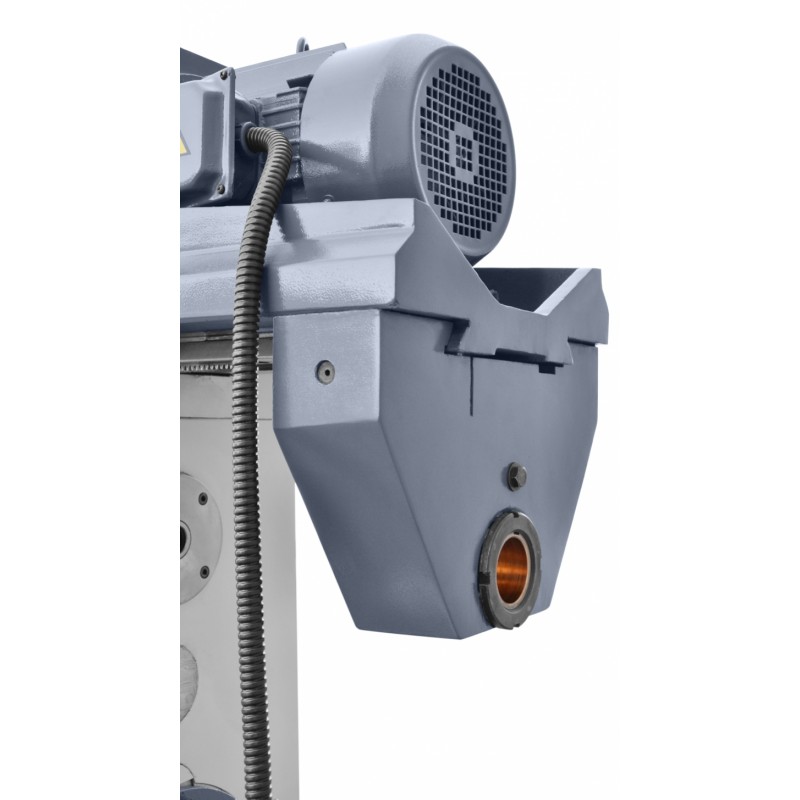

Машината използва вертикален и хоризонтален шпиндел с конус 7:24 ISO50. Вертикалният шпиндел се задвижва от двигател 4,5kW, а хоризонталният – от двигател 5,5kW. Диапазонът на скоростите е (12) 60-1750об./min за вертикалния шпиндел и 60-1800об./min за хоризонталния, което позволява оборотите да бъдат адаптирани към диаметъра на инструмента и обработвания материал.

Направляващи и дълготрайност на системата за движение

Трапецовидните направляващи на оста X и широките правоъгълни направляващи на осите Y/Z образуват стабилна система за водене на работните възли. Търкалящите ходови винтове по всички оси подпомагат повторяемостта на движението, а централната система за смазване осигурява редовно подаване на смазочен материал към направляващите и ограничава обслужващите дейности.

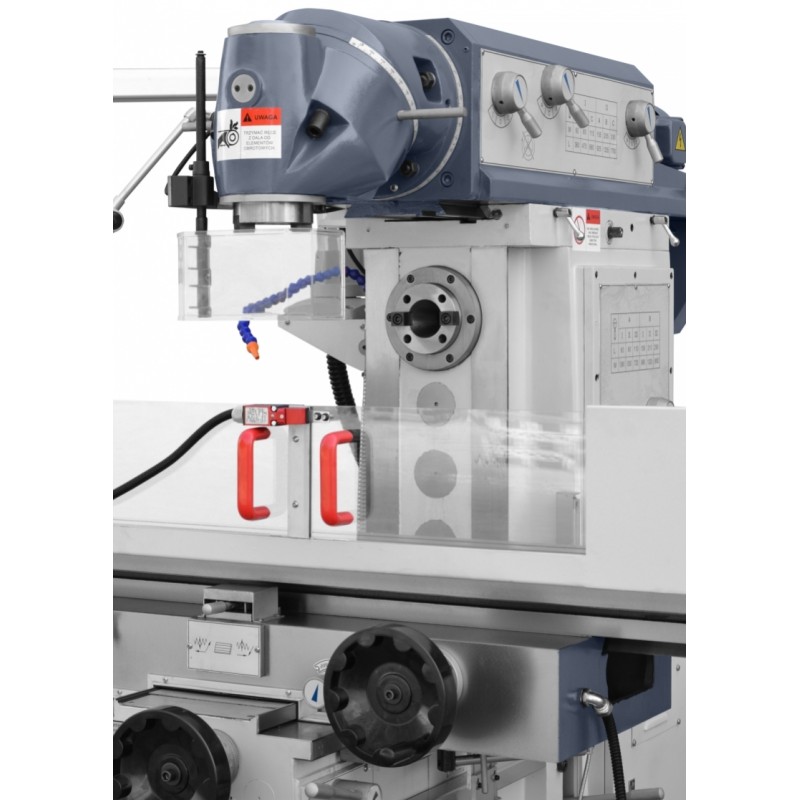

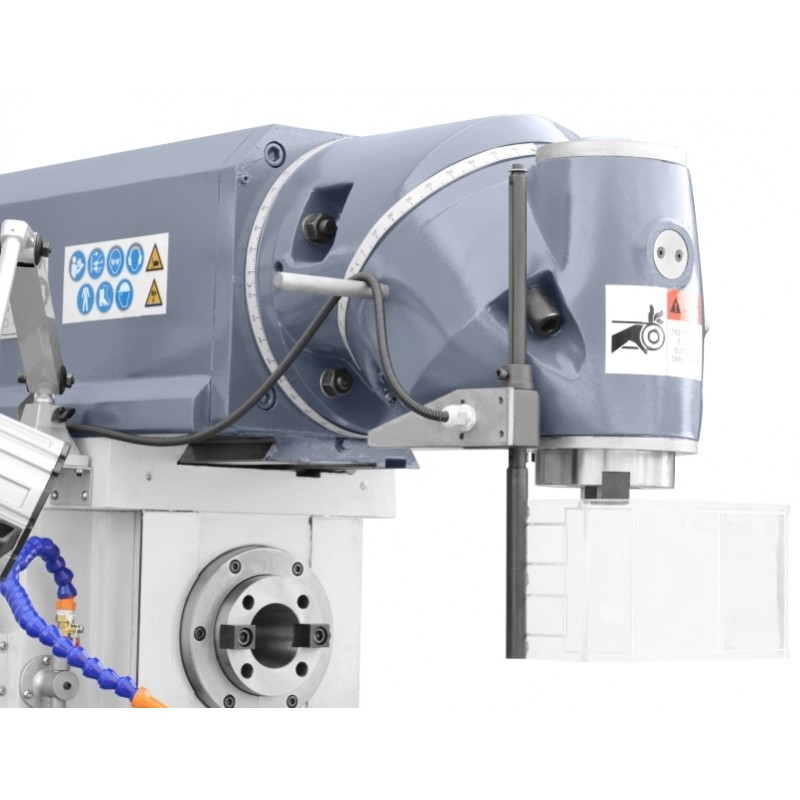

3D глава и гъвкава конфигурация на обработката

Накланящата се и регулируема горна греда и 3D вертикалната глава увеличават възможностите за позициониране на шпиндела. Това позволява обработка на повърхности под различни ъгли и ограничава необходимостта от многократно пренастройване на детайла. Благодарение на това UWF 150 SERWO отговаря на изискванията към професионалните универсални фрези, използвани при разнообразни производствени задачи.

Прецизност и производителност

Комбинацията от сервозадвижвания, цифрово отчитане по три оси и широки диапазони на подаване позволява прецизен контрол на работното движение. Ходът на рамото 550mm, разстоянието от шпиндела до повърхността на масата 196-656mm и разстоянието от хоризонталния шпиндел до масата 20-480mm позволяват работното пространство да бъде адаптирано към геометрията на детайла и използваната инструментална екипировка.

Приложение на универсалната фреза UWF 150 SERWO

Универсална фреза UWF 150 SERWO е подходяща за предприятия за металообработка, инструментални цехове, ремонтни работилници, отдели за техническа поддръжка, както и за единично и малкосерийно производство. Може да се използва за фрезоване на равнини, канали, наклонени повърхности и детайли, изискващи обработка във вертикална и хоризонтална конфигурация. Това е професионална металообработваща машина за потребители, които очакват голяма гъвкавост на настройките и прецизни подавания.

Технически данни на фреза UWF 150 SERWO

Стандартно оборудване UWF 150 SERWO

• Цифрово отчитане по 3 оси
• СЕРВОЗАДВИЖВАНЕ
• Дълъг фрезов дорник ISO 50/27mm / ISO 50/32mm
• Преход ISO 50 / MK 4
• Дорник ISO50 с цанги ER32 4,6,8,12,16,18,20,26
• Осветление
• Охлаждаща система
• Система за централно смазване
• Подаване на масата по осите x, y, z
• Комплект инструменти за обслужване
• ЕО декларация за съответствие
• Ръководство за потребителя
• Фабрично нова машина с гаранция

UWF 150 SERWO – универсална фреза ISO50 за професионална обработка на метал

Комбинацията от сервозадвижвания, два шпиндела ISO50, голяма маса и обширно работно пространство прави UWF 150 SERWO подходяща за взискателни промишлени приложения. Свържете се с консултант на CORMAK, за да изберете инструменталната екипировка и конфигурацията на машината според вида на детайлите, материалите и планираните процеси на фрезоване.
