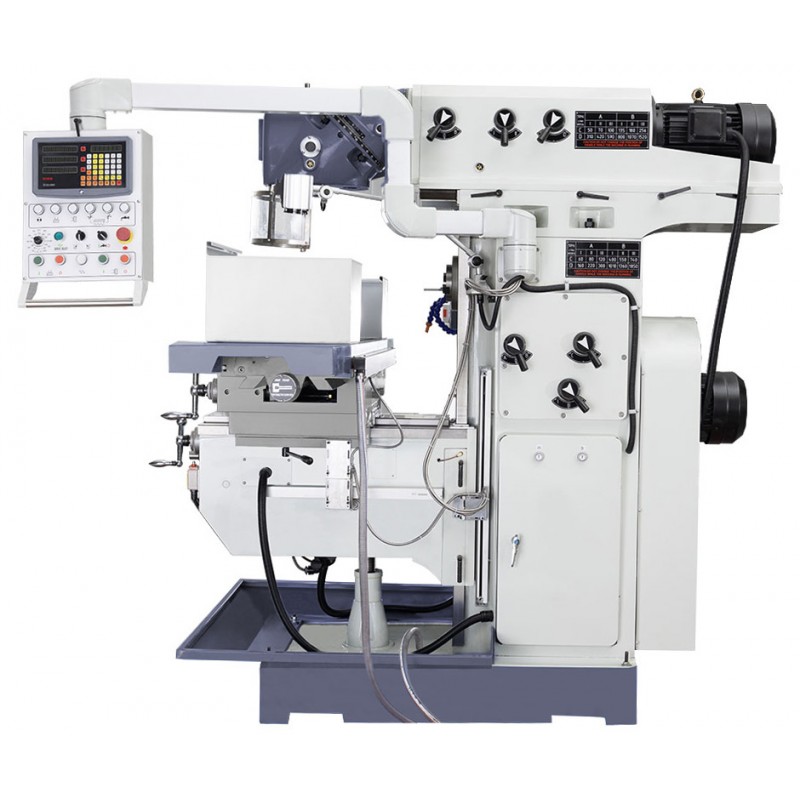

Конзолна фреза CORMAK FU1800

Конзолна фреза FU1800 е професионална фреза за метал, предназначена за прецизна обработка на елементи с големи габарити. Работната маса 1800x400mm, сервозадвижванията на подаването по трите оси и двата шпиндела – вертикален и хоризонтален – осигуряват широки технологични възможности при единично и малосерийно производство, в инструментални цехове и отдели по техническа поддръжка.

Конзолна фреза FU1800 – прецизна обработка със сервозадвижвания по оси X, Y и Z

FU1800 съчетава възможностите, характерни за индустриалните универсални фрези, с усъвършенствана система за подаване. Мощните сервомотори позволяват безстепенно регулиране на скоростта на подаване, благодарение на което операторът може прецизно да съобрази параметрите на движението на масата с инструмента, материала и вида на извършваната операция. Диапазонът на ходовете 1300/450/600mm по оси X/Y/Z позволява обработка на големи детайли и извършване на множество операции без необходимост от честа промяна на закрепването.

Важен елемент от конструкцията е универсалната фрезова глава, накланяща се в две равнини. Това решение позволява промяна на конфигурацията на обработката и настройване на главата под необходимия ъгъл. Двата шпиндела – вертикален и хоризонтален – разширяват областта на приложение на машината при фрезоване на равнини, канали, наклонени повърхности и детайли, изискващи достъп на инструмента от различни посоки.

Основни предимства на фрезата FU1800

• Сервозадвижвания по оси X, Y и Z – безстепенно регулиране на подаванията и прецизно водене на масата.
• Маса 1800x400mm – голяма площ за закрепване на обработваните детайли и приспособления.
• Ходове 1300/450/600mm – възможност за обработка на детайли със значителни размери.
• Два шпиндела ISO50 – вертикална и хоризонтална конфигурация, разширяваща обхвата на операциите.
• Глава, накланяща се в две равнини – възможност за обработка под различни ъгли.
• Телескопични предпазители по ос Y – защита на елементите на системата за подаване от стружки и замърсявания.
• Тегло 3 580kg – стабилна конструктивна база по време на обработка.

Конструкция и технология на индустриалната фреза за метал

Конструкцията на FU1800 е разработена за професионална експлоатация в предприятия за механична обработка. Подаването по оси X и Y се регулира в диапазона 25~800mm/min, а по ос Z – в диапазона 8~267mm/min. Въртящият момент на сервозадвижването на подаването е 12N.m. Така конфигурираната система позволява работното движение да бъде съобразено с груба и прецизна обработка.

Вертикалният шпиндел работи със скорост 50-1520об./мин., а хоризонталният – 60-1850об./мин.. Дванадесетте степени на скоростта за всеки шпиндел позволяват условията на рязане да бъдат съобразени с диаметъра на инструмента и обработвания материал. Конусът ISO50 позволява използването на екипировка, предназначена за взискателни фрезови операции.

Прецизност, стабилност и гъвкаво позициониране на детайла

Голямото тегло на машината и развитата конзолна конструкция осигуряват стабилни условия на работа по време на фрезоване. Трите T-образни канала на масата позволяват закрепване на менгемета, приспособления и детайли директно върху масата. Ходът на горното рамо 700mm и разстоянието от вертикалния шпиндел до масата 200-850mm улесняват адаптирането на работното пространство към различни височини на детайлите и конфигурации на инструментите.

Приложение на конзолната фреза FU1800

Конзолна фреза FU1800 е предназначена за производствени предприятия, инструментални цехове, ремонтни работилници, отдели по техническа поддръжка и предприятия, извършващи единична и серийна обработка на метал. Подходяща е за фрезоване на равнини, канали, повърхности, разположени под ъгъл, както и за операции, изискващи използването на вертикален или хоризонтален шпиндел. За предприятия, търсещи производителна и функционална универсална фреза за метал, FU1800 осигурява широк диапазон на регулиране и голямо работно пространство.

Характеристики на машината

• Мощните осови сервомотори позволяват безстепенно регулиране на подаванията по трите оси, което осигурява прецизна обработка.
• Телескопичните предпазители по ос Y защитават винта на подаването от замърсявания и повреди.
• Универсалната фрезова глава, накланяща се в две равнини, позволява лесна промяна на режима на обработка от хоризонтален към вертикален.
• Възможност за настройване на почти произволен ъгъл на главата благодарение на съчетаването на двете равнини на накланяне, което увеличава гъвкавостта на обработката.

Технически данни

Оборудване в зависимост от версията

• Цифрово отчитане DRO
• Осветление
• Охладителна система
• Система за централно смазване
• Два шпиндела – вертикален и хоризонтален
• Подаване на масата по оси x, y, z
• Оправка ISO50/ ER, цанги 4-16mm
• Оправка ISO50 / MK4
• Опора за хоризонталния шпиндел
• 2 дълги оправки за хоризонталния шпиндел
• Комплект инструменти за обслужване
• ЕО декларация за съответствие
• Ръководство за потребителя
• Фабрично нова машина с гаранция

*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.

Фреза FU1800 за професионален машинен парк

Съчетанието от голяма работна маса, сервозадвижвания по трите оси, вертикален и хоризонтален шпиндел и универсална глава позволява на FU1800 да изпълнява широк спектър от технологични задачи на едно работно място. Това е решение за предприятия, които очакват от фрезата за метал голямо работно пространство, възможност за прецизно регулиране на подаването и гъвкавост, характерна за професионалните универсални фрези.

Свържете се с консултант на CORMAK, за да изберете версията на оборудването за FU1800 и подходящата екипировка според вида на обработваните детайли и планирания технологичен процес.
